Bidouille : Ventilation silencieuse (alimentation AT et BlizzardPPC)
(Article écrit par Guillaume Guittenit et extrait de lesdocs.fr/amiga - janvier 2015)
|
|
Ayant connu le silence d'ordinateurs antiques comme l'Amstrad CPC, j'ai mal vécu l'ère des PC avec leurs
ventilateurs bruyants positionnés dans les alimentations, les processeurs et les cartes graphiques auxquels
s'ajoute le ronronnement irritant des disques durs. Cette période où les tours PC étaient reines,
avec des démarrages système en trois minutes a constitué selon moi une véritable régression du confort informatique.
Mon alimentation fait du bruit

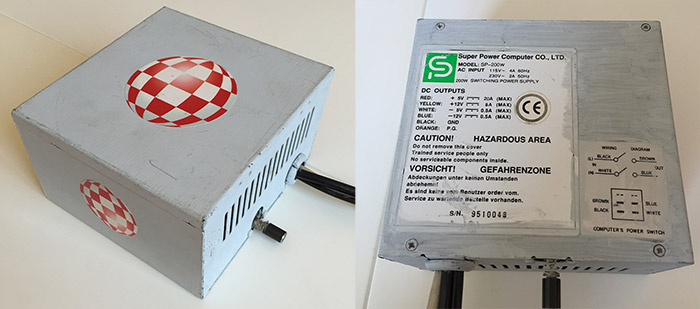

Venue du monde bruyant des PC, voici une alimentation AT adaptée pour l'Amiga, grâce au savoir-faire
d'un copain nommé Jean-Claude. Je l'ai personnalisée façon Boing Ball histoire de ne pas vexer l'Amiga
avec du matériel PC. Il est préférable de posséder une alimentation avec un ampérage suffisant si
votre Amiga est équipé d'une carte accélératrice à base de processeur 68040 et plus.
Mon alimentation PC est relativement bruyante, notamment parce qu'elle est ancienne, car maintenant on
fait des alimentations ATX avec des grands ventilateurs étudiés pour être silencieux. Mais je ne vais
pas changer d'alimentation pour ça, alors je décide d'opter pour un petit potentiomètre qui va réduire
la vitesse du ventilateur.

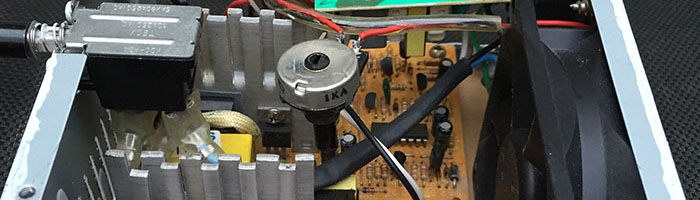

Il s'agit d'un potentiomètre linéaire à piste carbone 1 kiloohm. Le principe est simple : on soude le fil
12 V qui alimente le ventilo sur deux pattes du potentiomètre (pattes du milieu et d'un des côtés, voir photo).
Ensuite on allume l'alimentation et on tourne l'axe du potentiomètre pour réduire la vitesse du ventilateur.
Attention à ne pas le régler trop bas, car le ventilateur risque de ne plus démarrer à l'allumage. Il faut
bien prendre en compte le risque de surchauffe et d'incendie qui peut résulter d'une telle opération.
Le résultat est presque parfait : je n'entends quasiment plus mon alimentation et elle reste aussi froide que
mon frigo, quelles que soient les heures passées sur l'Amiga. Je précise que j'ai souvent fait cette opération sur
mes tours PC.

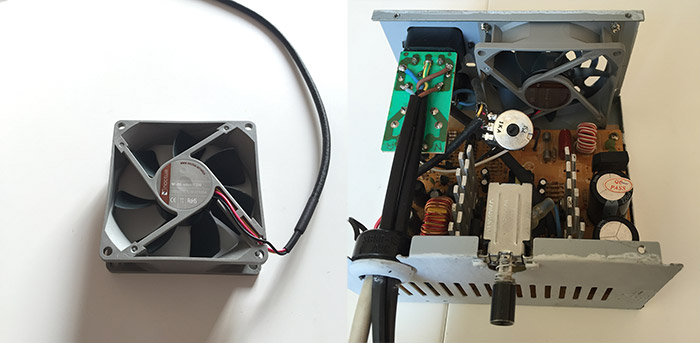

Voici ma dernière amélioration, j'ai changé le ventilateur par un modèle plus silencieux de marque Noctua. Je
garde l'astuce du potentiomètre histoire de le rendre encore plus silencieux : voir
vidéo sur YouTube.
Ma Blizzard fait du bruit
Maintenant que mon bloc alimentation est silencieux, je n'entends plus qu'une chose : l'horrible ventilateur
de la BlizzardPPC. J'ai donc testé des tas de ventilateurs et j'ai fini par trouver un compromis entre
ventilation efficace et bruit.

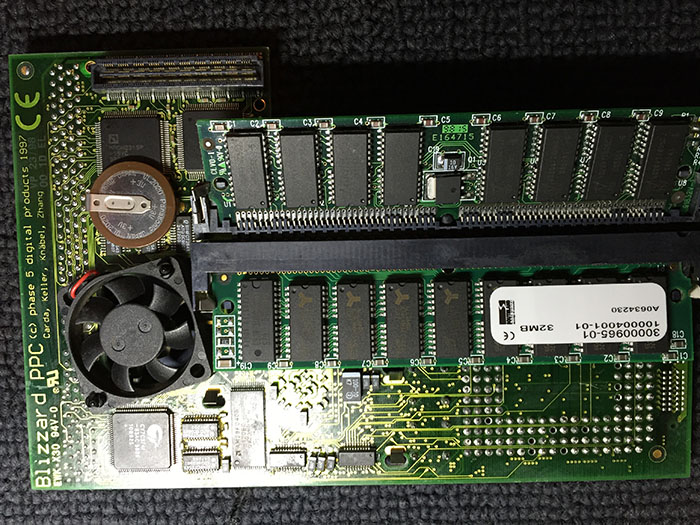

Voilà à quoi ressemble une BlizzardPPC avec son ventilateur bruyant. Sa largeur est de 30 mm. Son câble d'alimentation
passe par le trou de la ventilation.
De l'autre côté, on retrouve le radiateur officiel fixé sur le PowerPC ainsi que le branchement du câble.
Le principe : le ventilateur souffle de l'air dans un trou pour faire circuler l'air sur le radiateur du PowerPC.
Je déplore que l'air chaud de l'intérieur de l'Amiga soit envoyé sur le radiateur. Mais positionner un ventirad
de l'autre côté était compliqué pour la vente de la carte dans le boîtier d'origine de l'A1200 par manque de place sous l'Amiga.

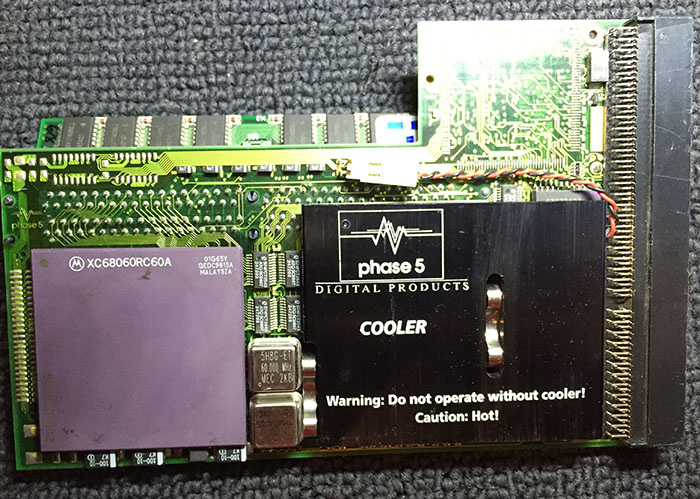

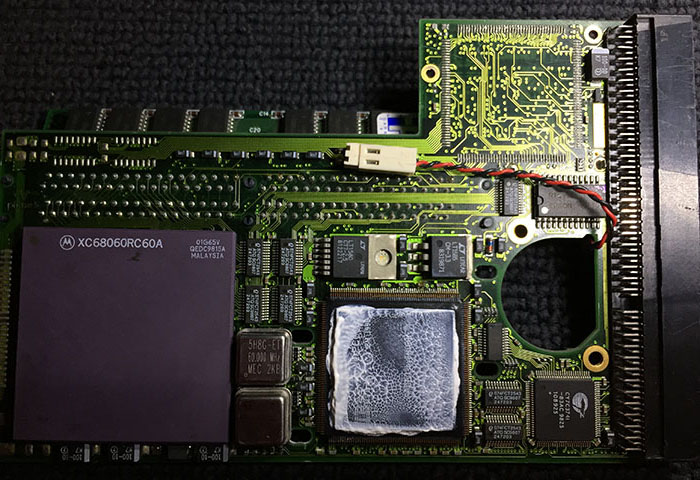

Comme le ventilateur est bruyant, je décide de le remplacer. D'abord, j'enlève le ventilateur, puis j'enlève
le radiateur noir de chez Phase 5 :
Opération Nvidia

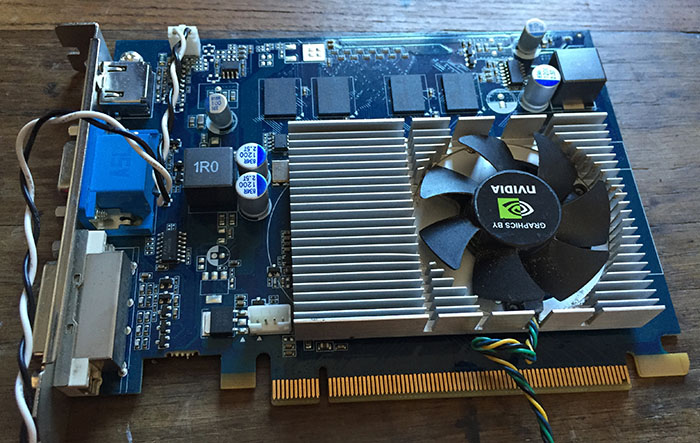

Je vais récupérer le ventirad de cette vieille carte graphique récupérée dans un de mes tiroirs, car
j'ai bien envie de refroidir efficacement mon processeur PowerPC 603 grâce à la technologie Nvidia.

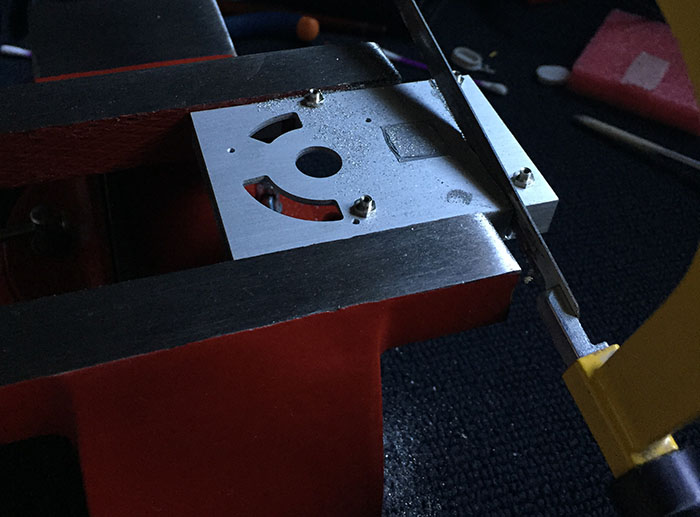

Ne reculant devant aucun défi, je coupe avec une scie à métaux. Ha ! C'est bon pour la santé les particules d'aluminium !
Ce n'est pas de la découpe industrielle, mais l'informatique rétro a quelque chose d'artisanal...
Et voilà le résultat :
J'ajoute un ventilateur silencieux Noctua pour le 68060. Je fixe l'ensemble avec des colliers de serrage plastique.
Bien entendu, j'ai remis de la graisse de silicone entre le radiateur et le PowerPC.

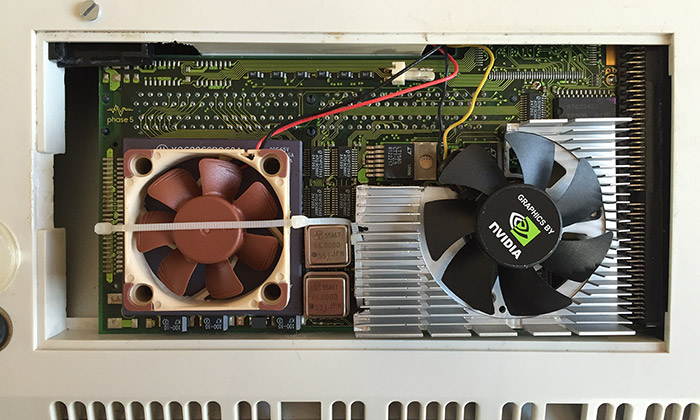

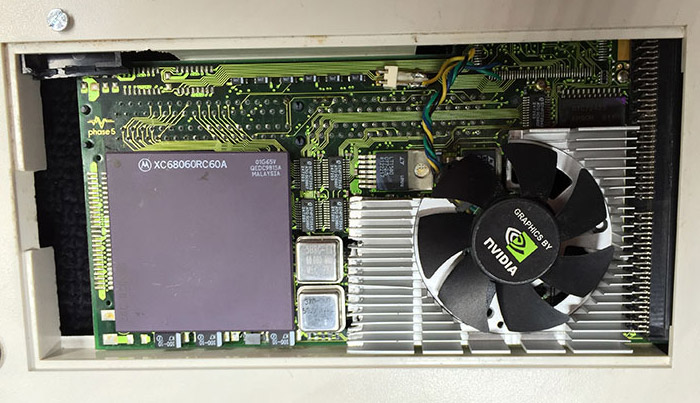

A l'intérieur de l'Amiga, on peut voir plusieurs choses :
- Un carré de plastique noir qui maintient la carte, car il ne faut plus compter sur la trappe qui doit être enlevée,
pour des raisons d'aération et de place.
- Les deux ventilateurs s'alimentant en 12 V, je dédouble le 12 V du lecteur de disquette vers un potentiomètre
rectiligne linéaire de 500 ohms que je peux régler à ma guise afin d'obtenir le meilleur rapport silence/refroidissement.
- Les trois colliers de serrage plastique.

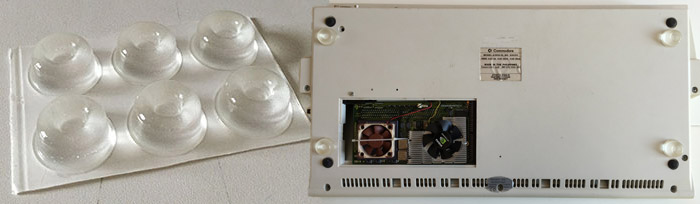

Je dois maintenant surélever l'Amiga, car les ventilateurs touchent la table. Je commande ces quelques plots
adhésifs d'une hauteur de 1 cm chez Amazon.
Le ventirad ne touche plus la table. Il n'y aura pas d'incendie. :)

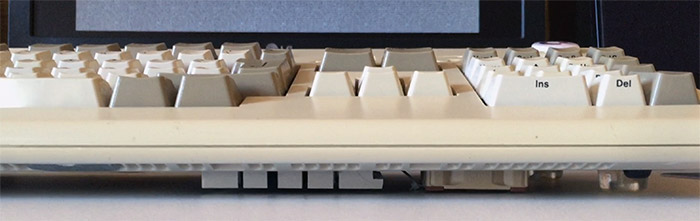

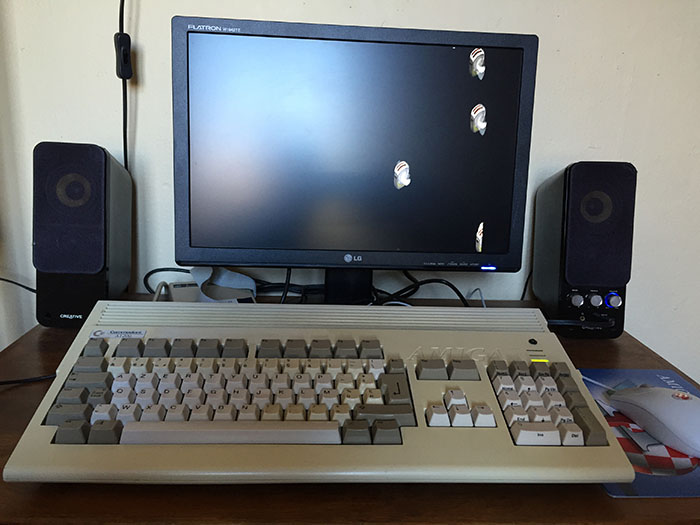

La "lévitation" de l'Amiga se remarque à peine.
J'obtiens une bonne dissipation thermique. Le ventirad reste tiède même en faisant tourner Quake WarpOS
en boucle. Et bien sûr, c'est très silencieux, la preuve en vidéo.
