Bidouille : Transformer la sortie antenne en sortie VGA sur Amiga 600
(Article écrit par Epsilon et extrait de amigax1000.blogspot.com.au - juin 2016)
|
|
Note : traduction par David Brunet.
Aujourd'hui, je vais convertir la sortie antenne (prise "RF Modulator") de l'Amiga 600 en un port VGA issu de l'Indivision ECS.
Remplacer la prise antenne
Je vais tenter de résoudre un problème ennuyeux avec l'Amiga 600. Le désentrelaceur
Indivision ECS fonctionne bien sur
cette machine, mais on ne peut y placer un port VGA nulle part, à moins de percer un trou dans le boîtier, chose que je
me refuse...
L'autre solution, issue de blogs de personnes qui ont mis à jour leur Amiga 600, implique de dessouder la sortie
antenne ("RF Modulator") de l'A600 et de la remplacer par le port VGA de l'Indivision ECS. Ce dernier s'adapte
parfaitement au trou de la sortie antenne à l'arrière de l'A600.
La sortie antenne est rarement utilisée car la sortie vidéo AV Out est plus commune et plus facile à mettre en place
sur les téléviseurs modernes. Sa perte n'est pas un problème pour moi.
L'ennui est que je ne suis pas un as du fer à souder. C'est pour cela que ce projet a été gelé jusqu'à cette semaine,
jusqu'au moment où j'ai revu mon ami Aron, lors du rassemblement de l'Adelaide Amiga Retro Computing Group, et qu'il
m'a proposé de faire cette manipulation à ma place. Merci mon gars !
On doit d'abord retirer complètement la carte mère de l'A600 de son boîtier, y compris la plaque protectrice en métal,
afin de rendre le travail plus facile.
Voici donc Aron prêt pour travailler sur mon Amiga 600 lors du rassemblement du groupe Adelaide Retro Computing :

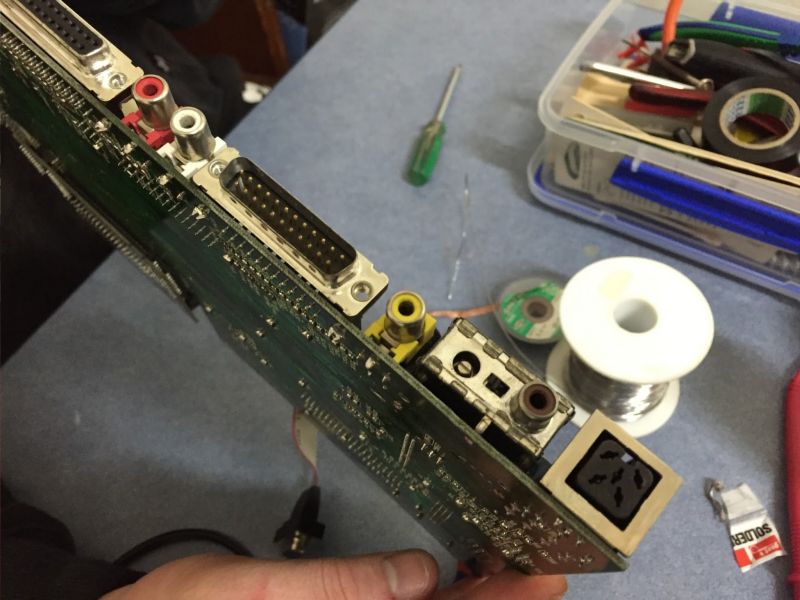

Après quelques travaux, la sortie antenne est finalement retirée avec précaution pour éviter tout dommage sur la carte mère.

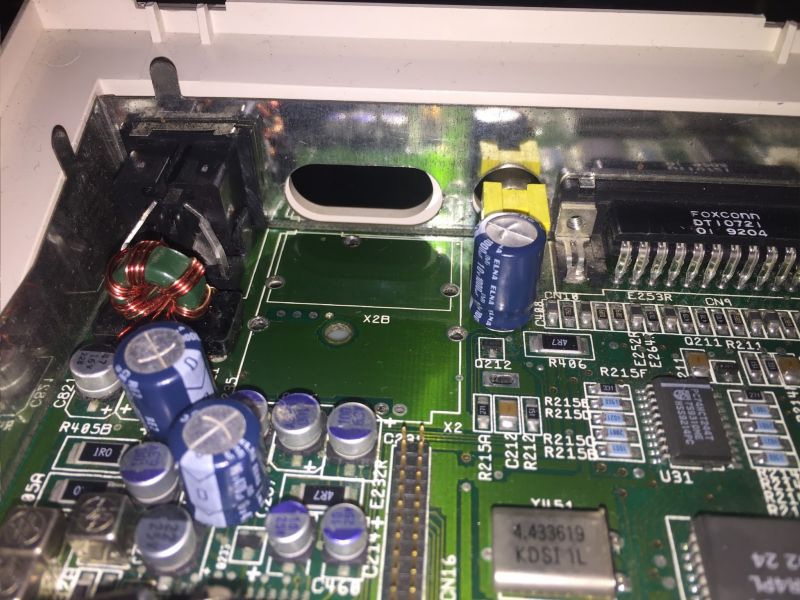

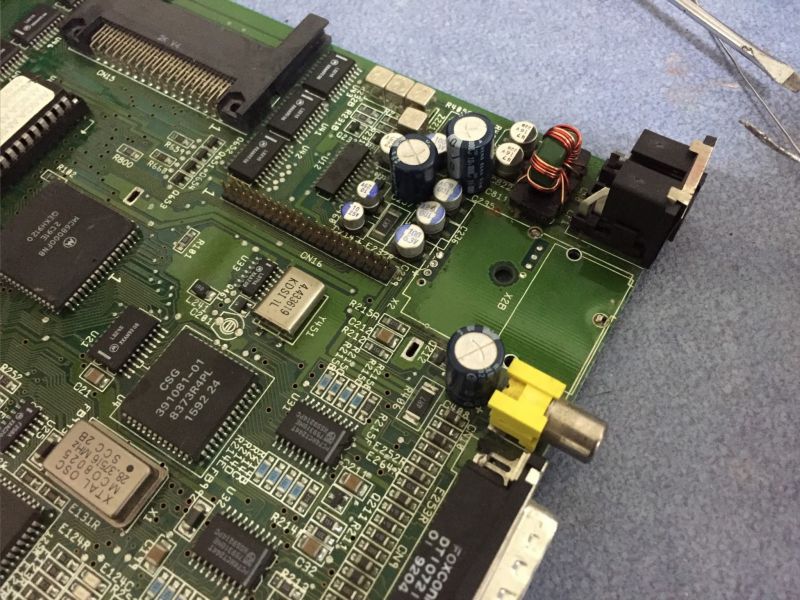

La sortie antenne est maintenant dessoudée de l'A600. Merci au travail habile d'Aron :

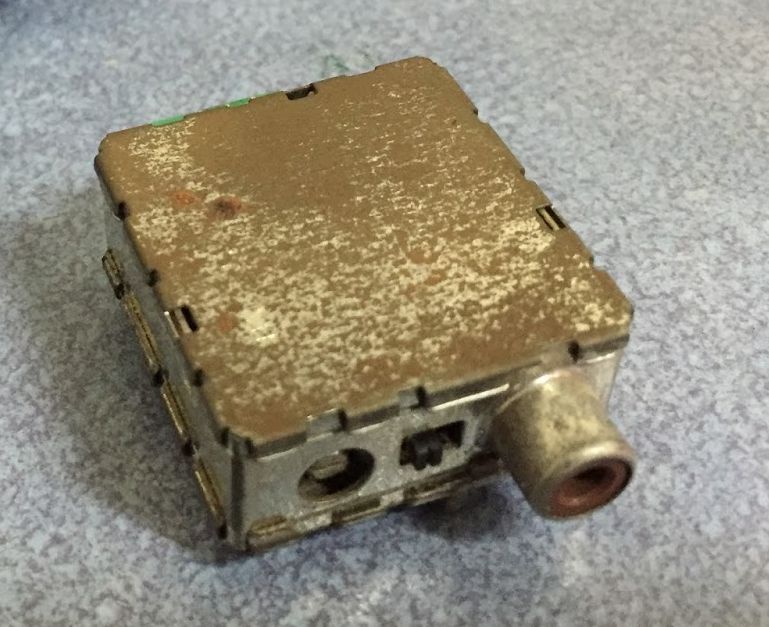

Voici l'ancienne sortie antenne :
Ceci fait, j'ai maintenant la place nécessaire pour mettre le port VGA de l'Indivision ECS.
Les vis sur le port VGA vont créer un problème car elles sont trop larges pour rentrer dans la fente de la sortie
antenne.
La carte mère ne peut ainsi pas être vissée car les trous des vis ne sont plus alignés.
Si l'on retire les vis, alors le port s'adapte très bien comme montré ci-dessus. Mais le port sera instable et ne sera
pas fixe lors de la connexion de câbles VGA.

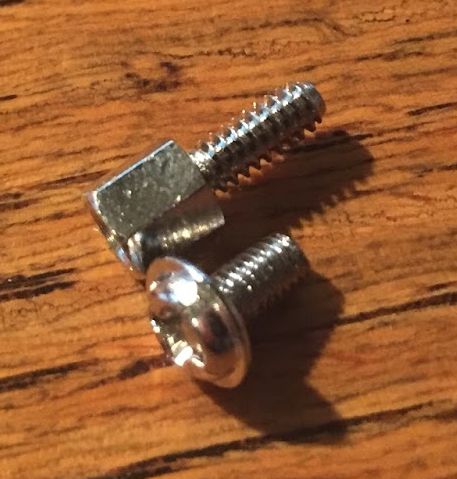

J'ai donc trouvé quelques vis plates afin de fixer le port VGA sur la plaque protectrice en métal.

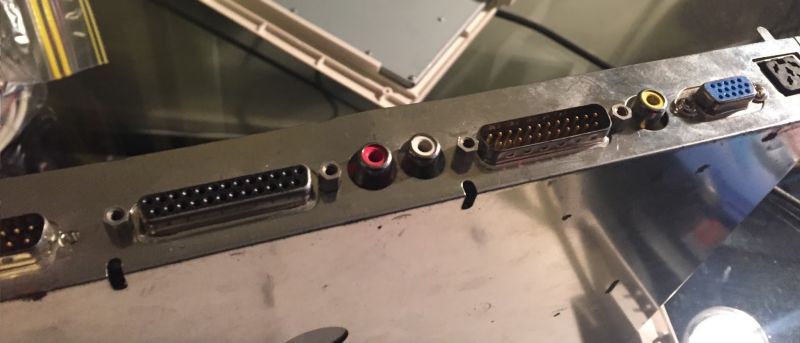

Voici le port VGA avant et après avoir été fixé avec les nouvelles vis :
Remontage de l'Amiga 600
Ensuite, j'ai dû remettre toutes les vis des autres ports de l'A600 sur la plaque métallique.

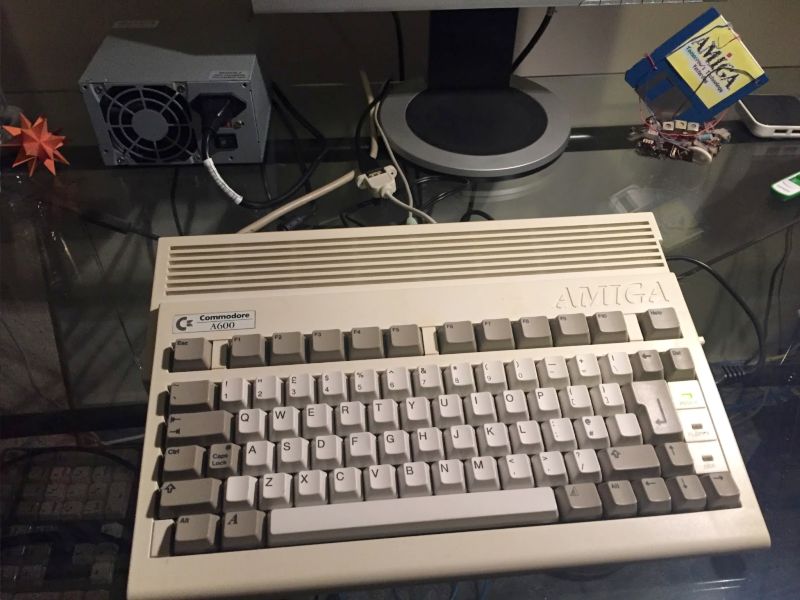

J'ai ensuite replacé la carte mère pour voir si elle rentrait bien dans le boîtier. Et c'est le cas.

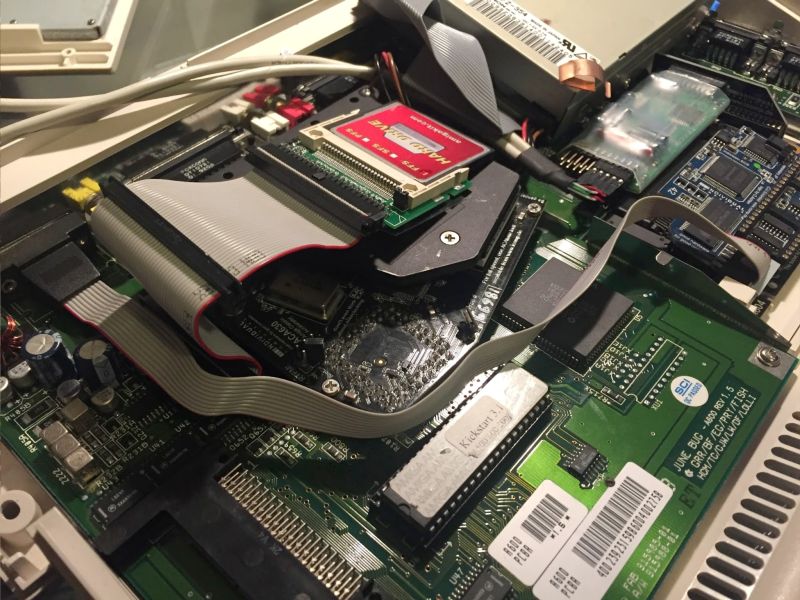

L'étape suivante a été de réinstaller non sans mal les différents périphériques dans l'A600.
Je me suis assuré de placer correctement le câble VGA autour de la carte accélératrice ACA630 car celle-ci chauffe beaucoup.
Une fois l'Amiga réassemblé, j'ai décidé de réutiliser mon concentrateur USB afin d'avoir un seul câble USB derrière l'A600.
Il faut que je trouve également une solution pour le port USB, mais je verrai cela une autre fois !

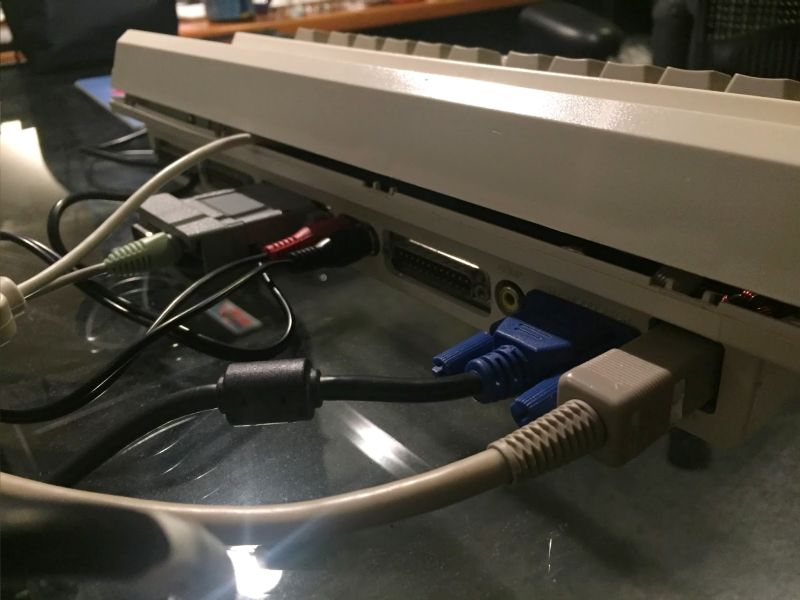

Voici une photo de l'arrière de l'A600 avec le câble VGA connecté à l'ancienne sortie antenne. On y voit aussi le MAS Player
(le petit boîtier noir), branché sur le port parallèle, qui sert à décoder matériellement du MP3.
On démarre l'Amiga

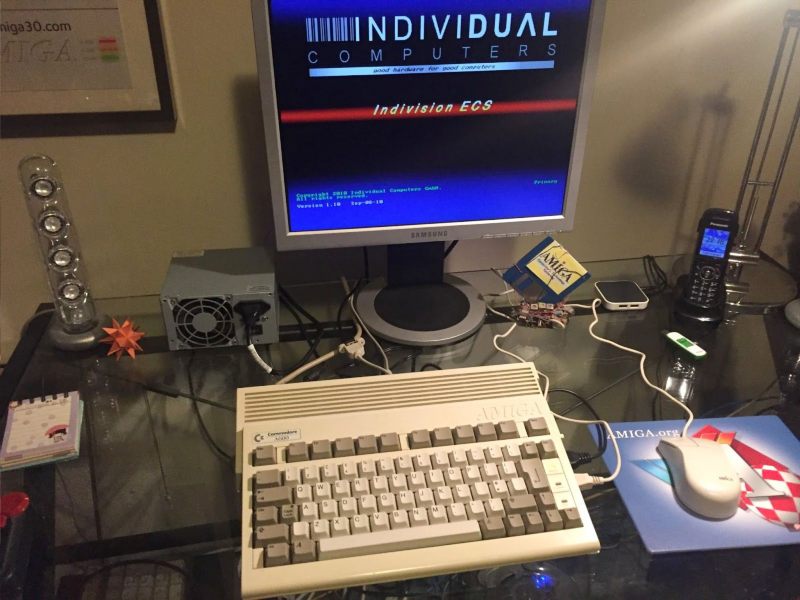

J'allume donc l'A600 et il continue à fonctionner : très bonne nouvelle !

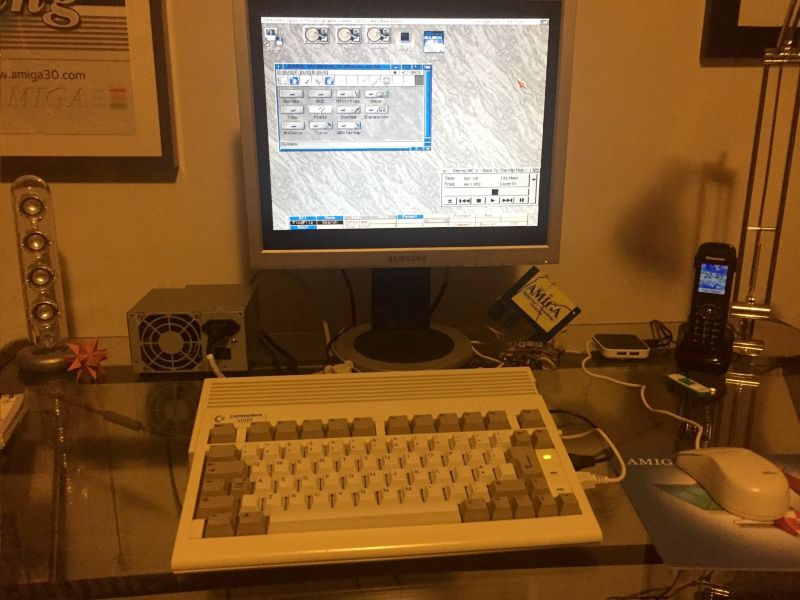

L'Amiga 600 démarre sur le Workbench 3.1, on y voit MagicWB 2, AmigaAMP (qui lit un MP3 grâce au MAS Player sans surcharge
du processeur) et DOpus 5.91.
Cette opération est donc couronnée de succès ! Je dispose maintenant d'une sortie vidéo VGA sur mon Amiga 600 installée
à la place de la sortie antenne non utilisée.
|
