A propos d'Obligement
|
|
David Brunet
|
|
|
|
En pratique : Préparer un disque dur/carte CF dans WinUAE pour faire des transferts des données Amiga/PC
(Article écrit par Domingo Fivoli et extrait de Mingo's Commodorepage (nouveau lien) - février 2017)
|
|
Note : texte et photos sous licence Creative Commons.
De quoi a-t-on besoin ?
- Un contrôleur IDE et un disque dur/carte CompactFlash.
- Un adaptateur USB IDE ou CF.
- AmigaOS 2.1 ou plus récent.
- WinUAE.
L'Amiga 600/1200 est équipé d'un contrôleur IDE de disque dur 2,5". Cela signifie qu'il est possible de
connecter un disque dur normal ou une carte CF (avec l'adaptateur correspondant). Pour l'Amiga 2000,
la situation est différente. Contrairement à l'Amiga 4000, il n'a pas de contrôleur à la base. Il faut
donc d'abord installer une carte contrôleur. Mais tous les supports de données ont quelque chose en
commun : pour pouvoir être utilisés dans l'Amiga, ils doivent être formatés avec un système de fichiers
compatible avec l'Amiga. Cela a pour conséquence qu'un support de données installé sur l'Amiga ne peut
pas être lu/écrit sur PC/Windows, car les systèmes d'exploitation modernes ne peuvent rien faire avec.
Nous décrivons ici comment connecter un disque Amiga à un PC (sous Windows 10), comment y accéder avec
WinUAE et comment configurer un disque dur Amiga avec WinUAE.
Les préparatifs

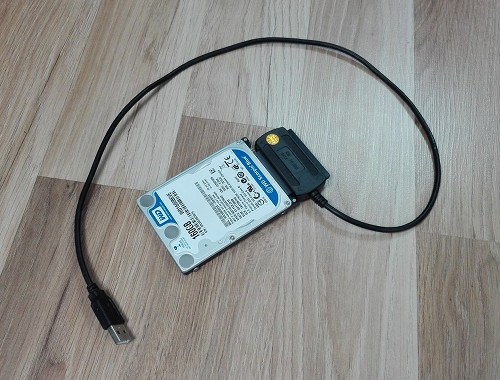

Selon que l'on veut utiliser un disque dur ou une carte CF dans l'Amiga, on a besoin de l'adaptateur
correspondant pour pouvoir connecter le support de données au PC. Pour les disques durs, il existe un grand
choix de câbles USB qui proposent, à l'autre extrémité, différentes interfaces comme l'IDE 2,5", l'IDE 3,5"
ou le SATA. Voir la recherche sur Amazon.
Adaptateur USB/disque dur
Pour les cartes CF, en revanche, un lecteur de cartes CF tout à fait normal suffit. On en trouve également
en grand nombre. Voir la recherche sur Amazon.

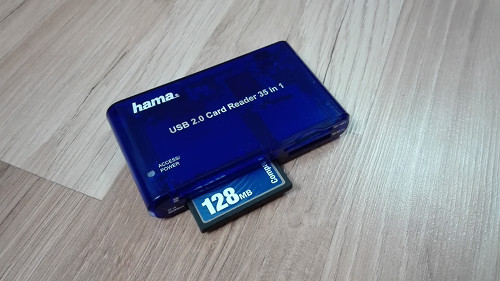

Adaptateur USB/CF
Peu importe ce que l'on choisit, la procédure est toujours la même.
Monter le disque dur/carte CF Amiga avec WinUAE
Comme nous l'avons décrit plus haut, vous pouvez connecter un support de données installé dans
l'Amiga au PC à l'aide d'un adaptateur correspondant. Si vous faites cela, vous serez tout de suite

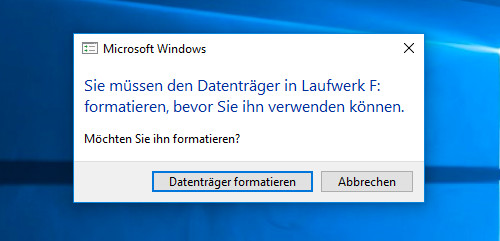

confrontés à un message de Windows indiquant que le support de données doit être formaté. Et il ne
faut en aucun cas le faire, car toutes les données seraient alors irrémédiablement effacées ! Cliquez
donc sur "Annuler".
Formatage de la carte CF
Ensuite, démarrez WinUAE et choisissez la configuration Amiga souhaitée, qui devrait correspondre à celle
du véritable Amiga. Ensuite, choisissez sous "Settings" (Paramètres) sur le côté gauche le point "CD & Hard drives"
(CD & disques durs) et cliquez ensuite sur le bouton "Add Hard Drive..." (Ajouter un disque dur...).

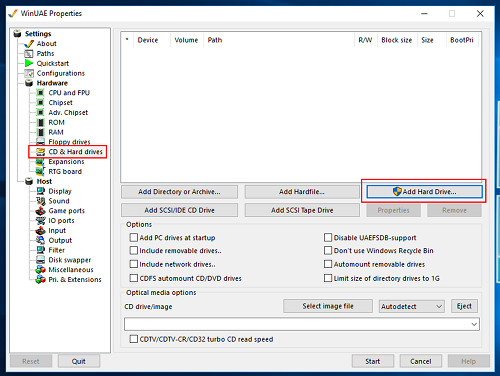

Ajout d'un disque dur dans WinUAE
Sélectionnez maintenant le disque dur ou la carte mémoire qui doit être intégré.

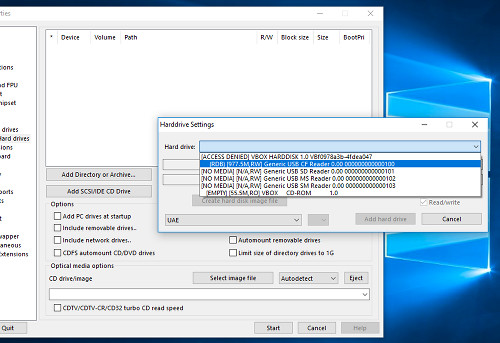

Sélection du disque dur
Lorsque l'émulation est lancée, le système démarre à partir de ce disque dur/carte mémoire. Si, pour une
raison quelconque, le disque dur n'est pas amorçable, il faut utiliser une disquette Workbench.
Lorsqu'AmigaOS est finalement chargé, que ce soit à partir du disque dur ou de la disquette, vous devriez
voir l'icône du disque que vous venez de monter. Vous pouvez maintenant y lire ou y écrire des données.
CF sur Workbench
Configurer un disque avec WinUAE
Si le disque a déjà été configuré sur l'Amiga, les étapes suivantes ne sont pas nécessaires. Il peut
cependant être avantageux de configurer le disque sur Windows avec WinUAE, car on a alors accès à de
nombreuses disquettes sous forme d'images ADF.
Disque de plus de 4 Go
En règle générale, les disques durs d'une capacité de stockage allant jusqu'à 4 Go sont gérés.
Il est possible d'utiliser des disques durs plus grands avec les pilotes correspondants, mais
c'est un autre sujet qui ne sera pas abordé ici. Cela ne signifie pas pour autant que les disques durs
de plus de 4 Go ne peuvent pas être utilisés. Il peut même y avoir plusieurs partitions de 4 Go sur
le disque dur, et le reste de l'espace non utilisé reste simplement non partitionné.
Comme décrit plus haut, le support de données Amiga est ici aussi connecté à l'ordinateur Windows via
l'adaptateur correspondant. Selon le système de fichiers qui se trouve sur la carte, il vous est demandé
de formater la carte. Ne le faites pas et supprimez la boîte de dialogue en cliquant sur "Annuler".
Attention : avec les étapes suivantes, les données sur le disque dur/carte CF Amiga seront irrémédiablement
effacées !

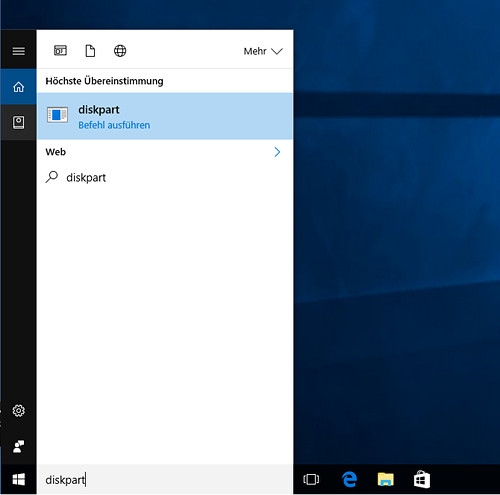

Tout d'abord, ouvrez l'invite de commande. Dans le cas de Windows 10, il suffit de cliquer sur le menu
"Démarrer" de Windows, de saisir "diskpart" et de confirmer avec la touche "Entrée". On vous demande si
vous voulez vraiment exécuter Diskpart, confirmez avec "Oui".
wfont size="-1">Diskpart sur Windows 10
Ensuite, listez tous les disques montés dans Windows avec "LIST DISK" et choisissez le disque Amiga avec
les commandes "SELECT DISK n". "n" correspondant au numéro du disque. On le reconnaît à la taille de la
mémoire. Dans mon cas, il s'agit du lecteur portant le numéro "1", la commande est donc "SELECT DISK 1".
Attention : si le mauvais disque est sélectionné, les données seront effacées du mauvais disque !

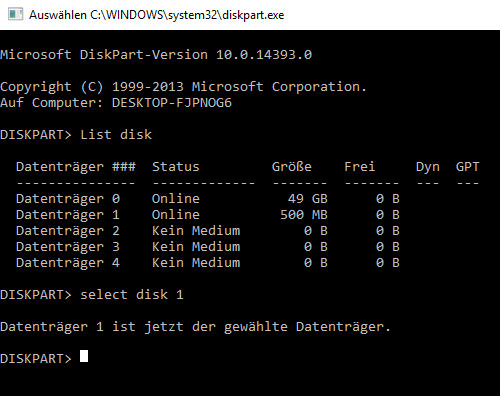

Sélectionner le disque dur dans Diskpart

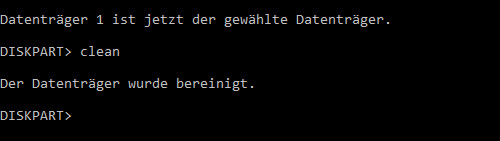

Effacez à présent le disque et la/les partition(s) avec la commande "clean".
Nettoyer le disque dans Diskpart
Quittez maintenant Diskpart avec "Exit" (Quitter) et ouvrez WinUAE avec les droits d'administrateur,
où vous pouvez choisir la configuration Amiga souhaitée. Le mieux est de choisir la configuration qui se
rapproche le plus de celle de votre véritable Amiga.
Ensuite, choisissez sous "Settings" (Paramètres) à gauche l'option "CD & Hard drives" (CD & Disques durs)
et cliquez ensuite sur le bouton "Add Hard Drive..." (Ajouter un disque dur...).
Remarque : WinUAE doit être exécuté en tant qu'administrateur (bouton droit de la souris sur l'icône WinUAE ->
Exécuter en tant qu'administrateur) même si le compte Windows devrait déjà être un compte administrateur.
Si vous ne le faites pas, vous ne pouvez pas accéder au disque.
Sélectionnez maintenant le disque dur/carte mémoire qui doit être monté(e). Vous devriez voir [UNK]
devant la désignation du lecteur. En revanche, un point d'interrogation serait incorrect et indiquerait
que WinUAE n'a pas été exécuté en tant qu'administrateur.

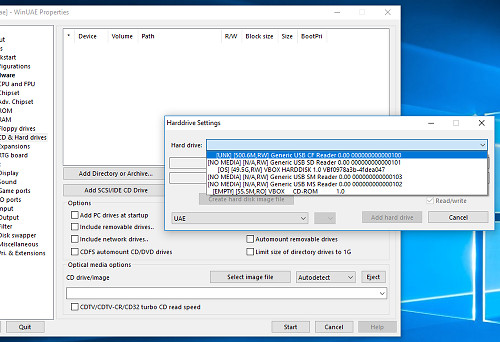

Sélection du disque dur dans WinUAE
Ensuite, démarrez l'Amiga émulé avec un disque d'installation d'AmigaOS 2.1 ou plus récent et cherchez
le programme "HDToolBox" qui devrait se trouver dans le tiroir "HDTools".
HDToolBox
Mais n'ouvrez pas encore le programme, car vous devez effectuer une modification dans les paramètres
d'icône (tool types). Pour cela, nous cliquez une fois sur l'icône de HDToolBox et choisissez dans le
menu déroulant l'option "Icône -> Informations".

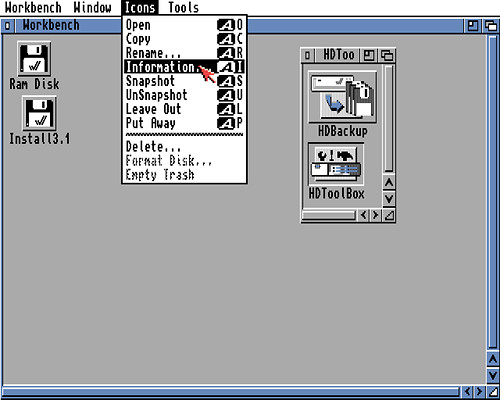

Information sur l'icône

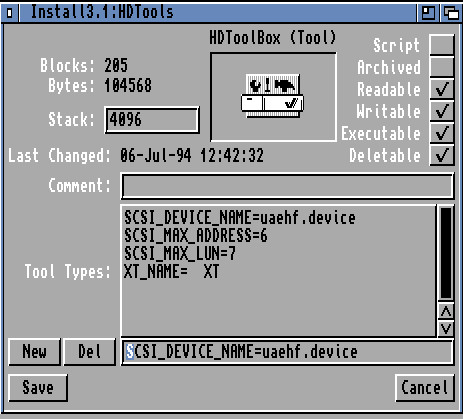

Dans la fenêtre qui s'ouvre, vous voyez une série de paramètres à côté de "Tool Types". Changez
la ligne "SCSI_DEVICE_NAME=scsi.device" en "SCSI_DEVICE_NAME=uaehf.device" et enregistrez
la modification en cliquant sur "Save" (Sauver).
HDToolBox - uaehf

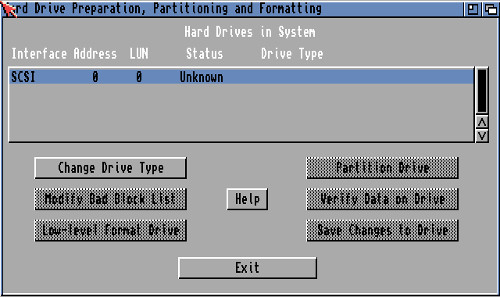

Maintenant, vous pouvez enfin exécuter HDToolBox et configurer le disque dur. Si tout s'est bien passé,
vous devriez voir dans la liste des disques trouvés quelque chose comme l'image suivante :
HDToolBox - disque inconnu

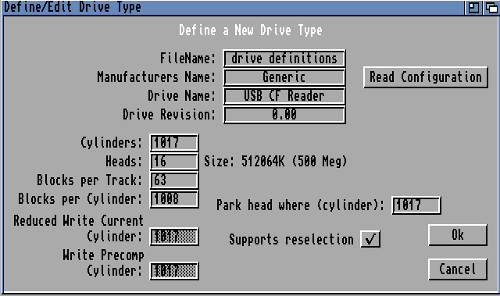

Cliquez donc sur "Change Drive Type" (Changer le type du disque) et dans la fenêtre suivante sur "Define New..."
(Définir nouveau...). Vous trouvez ici le bouton "Read Configuration" (Lire la configuration), sur lequel
vous devez cliquer. Confirmez le message qui suit en cliquant sur "Continue" (Continuez).
HDToolBox essaie à présent de déterminer les informations du support de données de manière autonome.
Si une erreur telle que "unit is not a disk (type 32)" (l'unité n'est pas un disque (type 32)) apparaît,
cela signifie que WinUAE n'a pas été exécuté avec les droits d'administrateur.
HDToolBox - configuration de la lecture du disque
Si les données du support de données ont été lues, fermez alors la fenêtre avec "OK". Confirmez
également la fenêtre suivante en cliquant sur "OK".

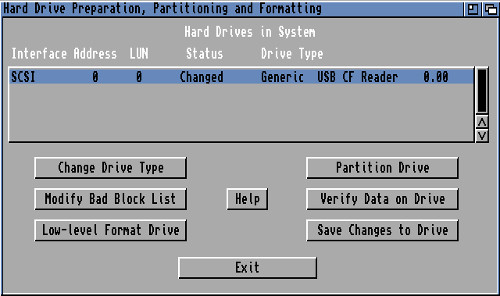

Vous vous trouvez maintenant de nouveau dans le menu principal de HDToolBox où vous devriez
trouver dans la liste des supports de données le lecteur que vous venez d'extraire.
Maintenant, le nouveau disque dur doit encore être partitionné, c'est pourquoi vous devez cliquer
sur "Partition Drive" (Partionner le disque). Par défaut, deux partitions sont créées. Mais vous pouvez
modifier cette proposition en supprimant la partition sélectionnée avec "Delete Partition" (Effacer la
partition) ou en en ajoutant une nouvelle avec "New Partition" (Nouvelle partition). Dans cet exemple, je
supprime la deuxième partition et j'agrandis la seule partition existante (en faisant glisser le triangle
bleu) de manière à utiliser tout l'espace du disque dur/carte CF. Comme mentionné plus haut, seules les
partitions d'une taille maximale de 4 Go sont gérées.

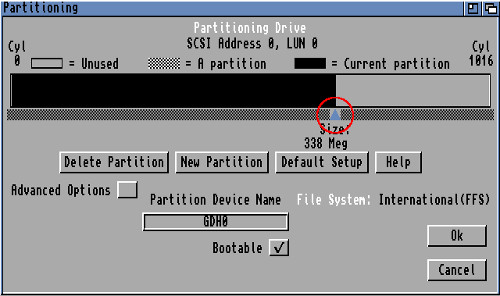

HDToolBox - partition du disque

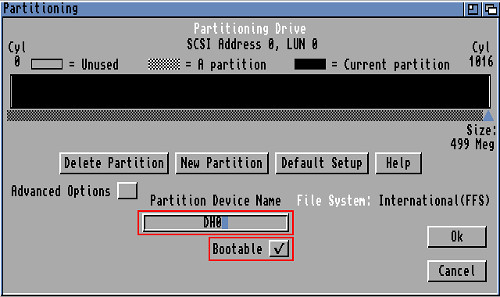

Juste en dessous, vous voyez le nom de la partition sélectionnée dans "Partition Device Name" (Nom du périphérique logique).
Comme nom pour la première partition, entrez "DH0", pour une éventuelle deuxième partition
"DH1", etc. La case à cocher à côté de "Bootable" (Amorçable) doit être activée pour la partition DH0.
Dans mon exemple, le partitionnement avec une seule partition ressemble à l'image suivante :
HDToolBox - Nom du périphérique logique
Terminons le partitionnement avec "OK" et revenez au menu principal de HDToolBox, où vous devez enregistrer
tous les paramètres avec "Save Changes to Drive" (Sauver les changements sur le disque). Si un message d'erreur
Windows apparaît à présent, indiquant qu'il n'est pas possible d'écrire sur le support de données, cela
signifie que celui-ci n'a pas été effacé avec Diskpart comme mentionné au début. Dans ce cas, il faut recommencer
depuis le début.
Si tout s'est bien passé et que les réglages ont été sauvegardés, fermez HDToolBox, insérez
la disquette Workbench dans le lecteur DF0: et redémarrez l'Amiga émulé.
Après le redémarrage, vous devriez voir un nouveau disque nommé "DH0:NDOS" auquel vous n'avez pas
(encore) accès. Si plusieurs partitions ont été créées, vous devriez voir un nombre correspondant de disques.
DH0:NDOS
Il ne reste plus qu'à formater le disque pour pouvoir l'utiliser. Pour ce faire, sélectionnez l'icône du
disque en cliquant une fois dessus et en choisissant l'option "Format Disk..." (Formater un disque...)
dans le menu déroulant.

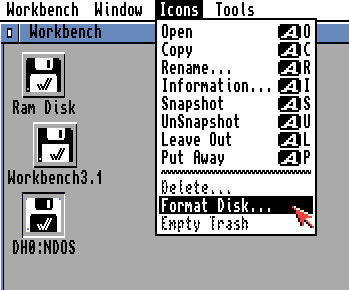

Formatage de la partition
Saisissez ensuite un nom de la partition et formatez-la en cliquant sur "Format" (Formatage). Selon la taille de
la partition, cela peut prendre beaucoup de temps. Avec l'option "Quickformat" (Formatage rapide), en revanche,
le processus ne prend que quelques secondes.

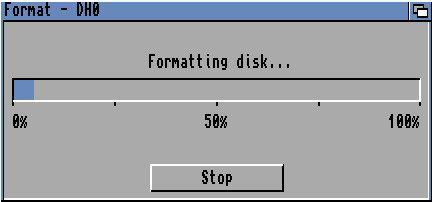

Formatage de la partition
Et c'est tout. Il est maintenant possible d'écrire des données sur le disque ou d'y installer AmigaOS.
Et lorsque la carte/disque dur est réinstallé(e) dans l'ordinateur, il/elle devrait également y démarrer.
|
