Bidouille : Réparation d'une carte Terrible Fire 534 (horloge, piste IDE)
(Article écrit par Andrew Hutchings et extrait de linuxjedi.co.uk - octobre 2020)
|
|
Étonnamment, la carte Terrible Fire est un bon produit ! Il s'agit d'une gamme de cartes accélératrices
pour Amiga et Atart ST. J'en ai récemment trouvé une endommagée sur eBay à un prix relativement bas,
dans l'espoir de la réparer ou d'utiliser ses pièces pour en construire une nouvelle. Elle est équipée
d'un processeur 68030 avec 4 Mo de mémoire. Voici mon aventure pour la réparer...

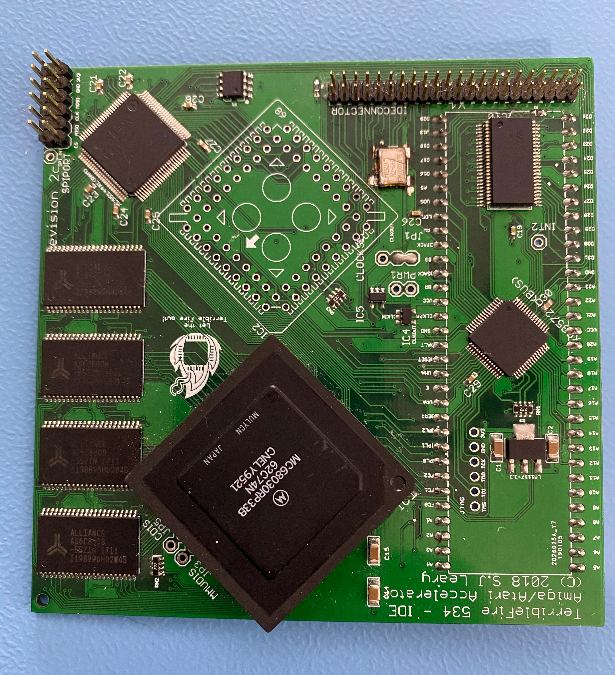

Le vendeur a été très transparent quant aux dégâts : il avait essayé de démonter l'horloge de 50 MHz
pour en installer une de 40 MHz afin d'assurer la stabilité. N'ayant pas les outils adéquats, il a
endommagé la carte et le quartz.

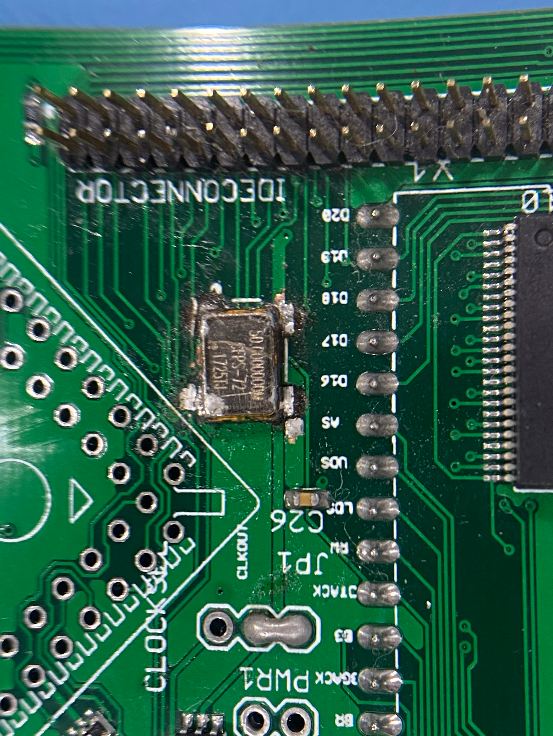

Nous avons donc une horloge endommagée sur des plots endommagés, et l'une des pistes du connecteur IDE
est cassée. En zoomant, vous pourrez peut-être également constater que le circuit intégré carré en haut
à gauche présente un petit point de soudure court-circuitant les deux broches.
À l'aide d'une pince très fine, j'ai réussi à détacher et à retirer la petite goutte de soudure du circuit
intégré. J'ai ensuite commandé une nouvelle station de retouche à air chaud pour remplacer le quartz,
ainsi qu'un nouveau quartz à 40 MHz chez Digi-Key, parmi d'autres pièces nécessaires à d'autres projets.
Le quartz a été facile à retirer à l'aide d'une légère chaleur. J'ai ensuite utilisé un fer à souder et une
très petite quantité de soudure pour réparer la piste cassée. J'ai recouvert cette zone de vernis à
ongles transparent pour la protéger jusqu'à la fin de la réparation.
Les pastilles du quartz étaient assez propres, j'ai donc appliqué de la pâte à souder sur chaque pastille,
puis j'ai utilisé une pince à épiler pour placer le quartz. Je l'ai passé à la station à air chaud et il
s'est parfaitement ajusté.

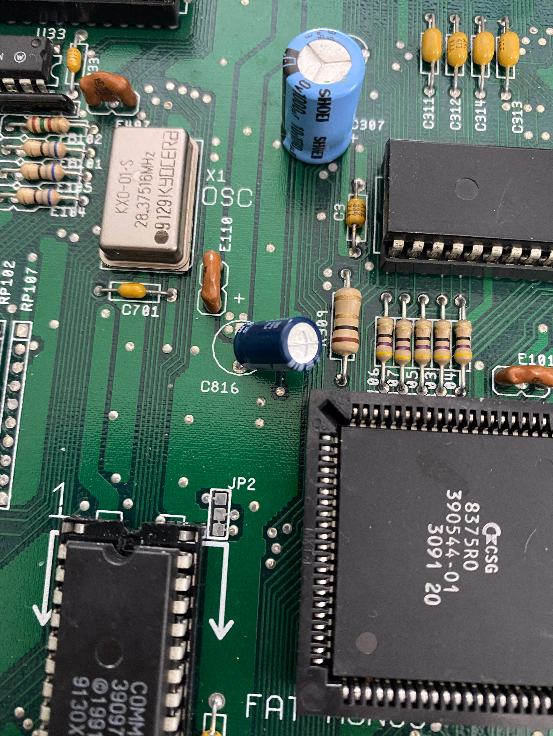

Passons maintenant à l'Amiga lui-même. Je voulais tester la Terrible Fire 534 sur mon Amiga 500 Plus, mais la carte
mère révision 8 est bloquée par un condensateur (C816 ci-dessous).
Les pattes étaient trop courtes pour la déplacer, alors je l'ai dessoudée et j'en ai installé une nouvelle

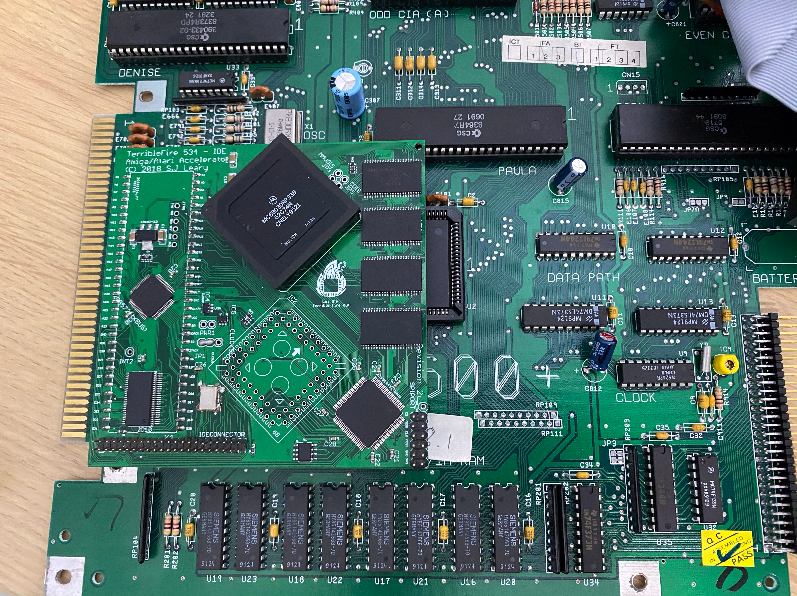

à 90° pour qu'elle ne gêne plus. J'ai ensuite pu insérer la Terrible Fire 534 dans son support. Un dispositif
de repositionnement du processeur était fourni avec la carte TF, qui permet de la faire pivoter de 90°
pour que le boîtier puisse être correctement installé. Malheureusement, le support est également endommagé,
ce qui sera à réparer un autre jour. J'ai donc branché la carte TF directement sur le support du processeur
de l'Amiga.

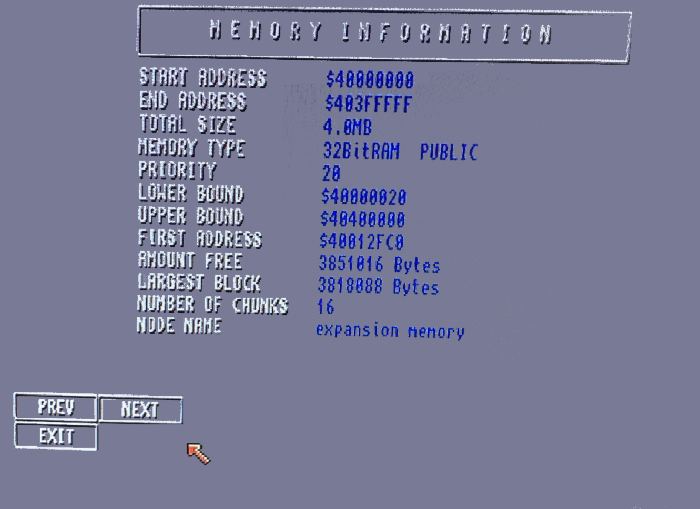

J'ai allumé l'Amiga et il a démarré ! J'ai effectué une vérification de la mémoire et tout est prêt !

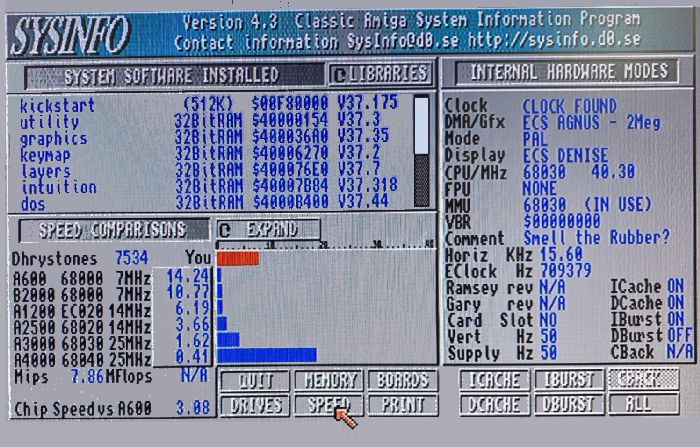

Voici quelques captures d'écran de SysInfo.
Mon Amiga tourne désormais à plus de 14 fois sa vitesse d'origine. Je dois maintenant mettre à niveau
le Kickstart et installer un emplacement pour carte CompactFlash.
