Bidouille : Surcadencer le PowerPC des BlizzardPPC/CyberStormPPC
(Article écrit par Hugues Nouvel - septembre 1999)
|
|
Parlons de quelque chose qui nous intéresse vraiment : le surcadençage
Cela concerne en priorité les cartes PowerUP de chez Phase 5 et surtout la BlizzardPPC
car le PowerPC est notre dernière issue. Je suis donc allé faire mes petites courses
sur Internet et j'ai trouvé de très bonnes choses que j'ai testé avec succès sur ma carte PowerPC
603e+ à 240 MHz. Avant de commencer mon petit récit, je ne serai pas responsable de
vos maladresses, ce ne sont que des informations et toutes les manipulations sont

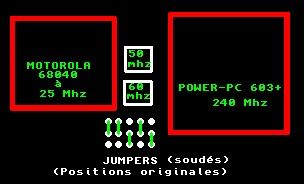

à vos risques et périls. Voici la position originale des résistances sur la carte, bien
sûr soudées d'où la difficulté.
Les facteurs multiplicateurs
Nous devons calculer par facteurs multiplicateurs. La position actuelle des
résistances utilise le facteur "4 fois" donc nous calculons de la façon suivante : le bus
du processeur utilise le quartz de 60 MHz et pour obtenir la vitesse actuelle du processeur
en Megahertz nous faisons cette opération : 60 MHz X 4 = 240 MHz.
Notre objectif est de pouvoir obtenir le maximum de notre carte accélératrice,
donc une puissance de 270 MHz car 300 MHz provoque une instabilité du système,
sauf si le bus de votre carte est à 66,666 MHz (mais à essayer !).
Matériel requis
Tout d'abord, nous allons sortir la carte accélératrice de notre bel ordinateur qu'est l'Amiga et la poser
sur une surface très propre, bien protégée car nous allons souder et
dessouder. Il va nous falloir du matériel de bonne qualité, une pompe
à étain, un fer à souder de précision, de l'étain et beaucoup de patience
car c'est très minutieux.
La manipulation
Se munir de la pompe à étain et dessouder le quartz à 60 MHz sinon nous n'avons
pas accès aux résistances. Un seul tout petit rappel juste comme ça :
tout ce que vous démonterez devra retrouver le sens de fonctionnement
initial donc si vous n'êtes pas sûr de vous, faites des repères sur
les composants ou sur papier au risque de faire de votre carte PowerPC un micro-ondes ou tout simplement un barbecue, si
vous optez pour le dernier choix, prévoyez un extincteur. Bon, arrêtons les
plaisanteries et continuons. Après avoir déposer le quartz, nous pouvons attaquer le
plus minutieux, pour toutes les cartes, la première résistance partant du processeur
68040 ne sera jamais touchée, nous, nous ne sommes intéressés que par les 4 suivants. Pour

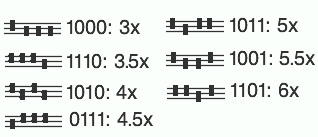

les possesseurs de 603 à 240 MHz, le facteur multiplicateur et de x4 (voir le schéma
suivant), pour arriver à 270 MHz il faut le facteur x4.5. Donc les trois résistances
à bouger sont la 1, 2 et 4 (se munir d'une petite pince à épiler peut donner un
coup de pouce pour retirer les résistances ainsi que pour les remonter).
Pour les possesseurs de cartes 603 à 200 MHz cela dépendra des séries de cartes, car
il y en a avec des quartz à 60 MHz et d'autres des quartz à 66.666 MHz, je vous laisse
calculer vous-même votre facteur et surtout trouver le meilleur compromis car je n'ai
pas pu faire de test sur ces cartes-là. Pour ma part, je suis un fou du surcadençage
et toutes les cartes que j'ai possédées on été touchées, donc si je peux vous rendre
service (si je le peux, bien sûr !), je le ferai avec plaisir. J'oubliai juste un
petit truc, le 68040 à 25 MHz passe sans aucun problème à 32 MHz (avec ventilation
obligatoire), donc mettre un quartz de la fréquence de 64 MHz à la place du 50 MHz.
Le pousser à 40 MHz serait déclarer la mort du processeur 68040 (NDLR : certains
utilisateurs de BlizzardPPC ont poussé leur 68040 à 40 MHz avec succès mais cela depend du model de 68040).
Il faut savoir juste une dernière chose, le SCSI est géré par le 68040, donc à vous
de trouver la conclusion. Moi, ma carte PowerPC tourne très bien et surtout sans planter.
Conclusion
Ma configuration est la suivante : 603e+ à 270 MHz, 68040 à 32 MHz, 64 Mo de mémoire, carte graphique BVisionPPC,
tout cela en tour et surtout bien ventilé car c'est très important.
Sinon je vous souhaite de réussir et de profiter de cette nouvelle
puissance. Bonne continuation à vous et à la prochaine pour du nouveau.
Si vous voulez me contacter, vous ne pourrez m'envoyer vos courriers
électroniques qu'à partir de début janvier pour cause professionnelle,
mon adresse est la suivante : hunoppc AT gmail.com.
Vive l'Amiga et vivement que cela reparte pour leur montrer que notre ordinateur
n'est toujours pas dépassé et surtout qu'il vit encore.
Note : si vous possédez aussi une BVisionPPC/CyberVisionPPC, voici un article
pour savoir comment la surcadencer.
