Bidouille : Mettre à jour une souris Commodore 1351 avec des microcommutateurs
(Article écrit par Redskull et extrait d'English Amiga Board - juin 2016)
|
|
Note : traduction par Arnaud Danassié.
Les souris Commodore - tout spécialement le fameux modèle 1351 "Tank" - ont
plusieurs décennies et leurs "switchs" (commutateurs ou interrupteurs situés sous les
boutons de la souris) ne s'améliorent pas avec le temps. Même si les
boutons de ces souris répondent encore, il est fréquent de devoir
appuyer assez fortement pour les utiliser.
Redskull, un utilisateur Amiga, a solutionné ce problème en remplaçant les
commutateurs de sa souris avec de nouveaux microcommutateurs. Voici un guide
qui explique comment mettre à jour sa souris.
Enlevez les deux vis Phillips situées près de l'arrivée du câble de la
souris. Retournez la souris, soulevez l'extrêmité du câble en douceur.
La partie supérieure de la souris devrait alors pouvoir coulisser vers
l'arrière. Attention : ne cassez pas les clips situés sur l'arrière de la partie supérieure.

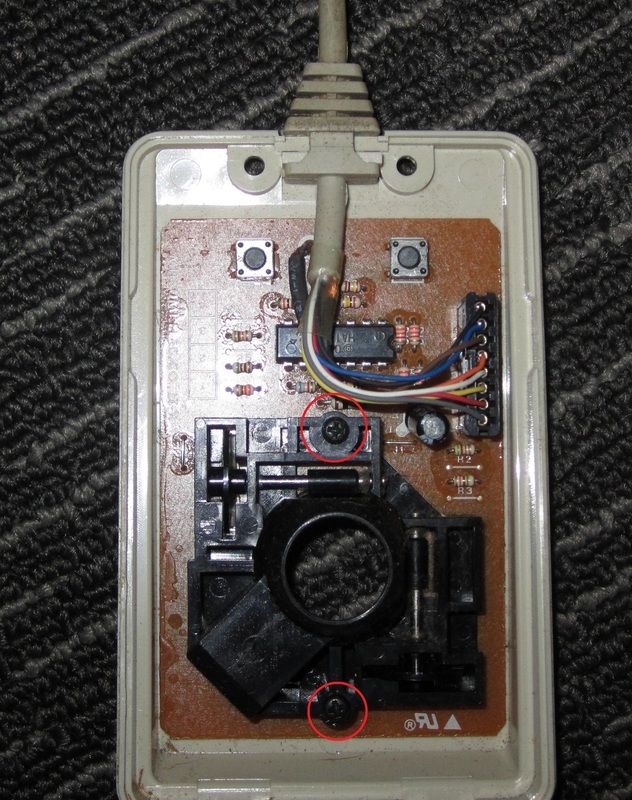

Enlevez les deux vis Phillips noires qui fixent le circuit imprimé sur sa moitié
inférieure. Vous pouvez également choisir d'enlever le câble afin de
pouvoir travailler plus facilement. Pour ce faire, désouder le fil de
masse (voir le gros cercle rouge sur l'image suivante) et débrancher le connecteur 8 broches.
Désoudez ces commutateurs emm%rd%nts. Les images suivantes détaillent la
procédure pour remplacer le bouton gauche de la souris, mais le principe
demeure identique pour le bouton droit bien sûr !
Voici un exemple de microcommutateurs qui conviennent pour un montage sur le circuit imprimé. Les
leviers métalliques ne sont pas nécessaires :
Si vos commutateurs sont équipés d'un levier métallique, enlevez-le en
serrant l'extrémité avec une un pince à bec.

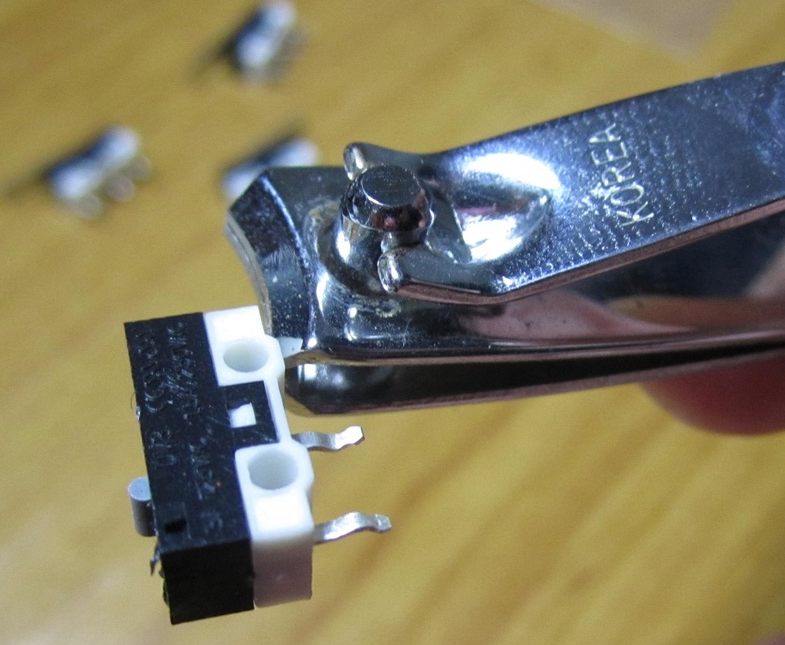

Coupez la broche la plus éloignée du bouton de commutation avec une
paire de ciseaux ou une pince coupante.
Le commutateur est prêt à être installé.
Percez deux trous d'un diamètre de 0,7 à 1 mm comme indiqué. Avec le type
de microcommutateur utilisé ici, le trou le plus éloigné du bord de la carte
doit être aligné entre les deux trous préexistants, l'autre trou devant
être légèrement décalé. En effet, la distance entre les deux nouveaux trous peut varier
légèrement suivant la marque des microcommutateurs que vous acheterez :
assurez-vous que cette distance corresponde à votre commutateur.
Coupez les deux pistes comme indiqué, de manière à isoler le trou que
vous venez de faire (le plus éloigné du bord de la carte).
Grattez une partie de l'isolation autour des deux trous comme sur la photo.
Voici à quoi ressemble les nouveaux trous sur la partie supérieure du circuit imprimé :
Insérez le nouveau microcommutateur dans les nouveaux trous comme montré dans l'image suivante :
Assurez-vous que le commutateur soit bien au ras de la carte avant de la
souder. Faites un pont comme indiqué par l'ovale rouge, un simple point
de soudure devrait suffire.
Une fois installé, l'actionneur du microcommutateur est environ 3 mm plus
haut que l'original, donc la tige plastique (en forme de croix) située
derrière le bouton de la souris doit être légèrement raccourcie pour que
cela fonctionne.
Enlevez le minimum de plastique de manière à pouvoir refermer la souris
(avec les vis) sans activer le commutateur. La meilleure façon est de procéder en enlevant un peu de matière
et tester à chaque fois, cela devrait vous éviter de couper trop large d'un seul coup et de ruiner votre souris.
|
