Matériel : SL Tower 1200 (EZTower-Z4)
(Article écrit par Sébastien Jeudy - octobre 2001)
|
|
SL-Tower 1200 : la nouvelle tour Amiga
Quel bon produit que voilà ! Cette nouvelle tour pour Amiga 1200, montée par
le constructeur anglais Eyetech (sous le nom EZTower-Z4), est distribuée en France
exclusivement par notre ami SL-Diffusion sous le nom de "SL-Tower". Avec elle, on
oublie les tours inadaptées en plastique à la MicroniK, qu'on en finit plus de
découper pour ajouter nos nouveaux périphériques, pour laisser place à un boîtier
métallique très bien fini, vraiment adapté à notre machine, fourni avec tout le
nécessaire pour le montage et dans un aspect très moderne de couleur gris clair.
Un véritable ravalement de façade pour votre Amiga avec un assemblage idéal. Nous aussi on peut
avoir des ordinateurs professionnels ! :-)
Caractéristiques de la tour
Cette moyenne tour (44x17,5x48 cm), proposée à partir d'un prix
tout à fait raisonnable pour un produit Amiga (1389 FF soit 211,75 euros. Prix SL-Diffusion au
10/2001), est livrée avec tout le matériel de montage et d'interfaçage nécessaire
ainsi que le "Manuel d'installation" en français, traduit de l'allemand et réécrit avec
des illustrations très claires par SL-Diffusion.
On y trouve donc la tour avec une
alimentation ATX de 250 watts ainsi que son raccordement, une nappe 34 broches,
un adaptateur P8/P9, toute la quincaillerie de fixation (vis de montage...), le mode
d'emploi en question et une interface clavier PC/Amiga livrée. Vous disposerez de trois
baies en façade 5,25" pour CD, graveur, DVD, etc. quatre supports 3,5" internes pour
disques durs dont une façade de lecteur de disquette moulée sur la face avant qui
s'adaptera très bien avec le lecteur interne de votre Amiga (ce qui en fait une
originalité au niveau de sa conception : plus de lecteur nu sans cache ! La façade
avant comporte également un bouton d'alimentation et un bouton de réinitialisation, une
LED d'alimentation, une LED de disque dur et une LED pour le lecteur de
disquette. Dernière spécification et non des moindres, la SL-Tower est compatible
avec les dernières cartes d'extension PCI Mediator et G-Rex.
Le temps de montage complet est d'environ une heure, en voici les différentes
étapes (qui ne se substituent en aucun cas au manuel d'installation du revendeur
qu'il faudra suivre avant tout).
Démontage de la carte mère Amiga 1200 (rappels)
Si votre Amiga est encore dans sa coque d'origine (il y en a encore ici à
part Crisot ? ;-)), vous allez donc procéder à son premier démontage intégral en
suivant ces quelques étapes (pour les autres, vous savez ce qu'il vous reste à faire... ;-)).
Débranchez tous les câbles connectés à l'Amiga ainsi que tous les périphériques
externes. Retournez votre Amiga et ôtez la carte d'extension/accélératrice le cas
échéant. Enlevez les cinq vis qui maintiennent le capot de l'A1200 puis les deux vis du
lecteur de disquette. Retournez délicatement votre Amiga (clavier vers le dessus) et
soulevez le capot en le basculant vers l'arrière. Ôtez la nappe verte du clavier en
décoinçant celle-ci de son bloc nappe blanc. Posez le clavier de côté, retirez les
câbles et nappes qui vont vers le lecteur de disquette et les LED. Ôtez la vis qui
maintient encore le lecteur de disquette.
Si votre Amiga comporte un disque dur interne 2,5" (ou 3,5"), ôtez celui-ci avec
son sabot et sa nappe. Ôtez la dernière vis à gauche qui maintient la carte mère au
socle de l'A1200. Sortez la carte mère avec la tôle de blindage/protection de la coque
de l'A1200. Relevez délicatement les pattes qui maintiennent la tôle supérieure et
enlevez celle-ci, puis rabattre ces mêmes languettes à nouveau. Vérifiez que les
ROM sont bien en place sur la carte mère. Enlevez également à l'aide d'une pince
les vis à 6 pans situées à l'arrière des ports de la machine.
Remarque : si vous avez une interface PCMCIA, profitez du moment pour mettre en
place un coude PCMCIA (car il n'y a plus d'accès une fois la tour remontée).
Remontage de l'A1200 dans la SL-Tower
Ôtez les quatre vis plates à l'arrière de la tour et tirez en arrière les deux panneaux
latéraux. A cette étape et afin de vous faciliter le montage, vous pouvez si vous le
désirez sortir l'alimentation de la tour.
Placez la carte mère de l'A1200 dans la tour afin que les ports externes rentrent dans
les trous prévus à cet effet (à l'arrière). Remettez les vis 6 pans sans trop les serrer
pour maintenir la carte mère en place. Mettez en place l'interface clavier PC/Amiga
dans le support blanc de l'A1200 en vérifiant que le composant électronique se situe
vers l'arrière de la carte et le câble vers le bas. Fixez ensuite la prise DIN 5 broches
du clavier à l'endroit approprié à l'arrière de la tour.
Mettez en place le petit adaptateur noir fourni pour les LED de l'A1200 afin qu'il
forme une double rangée avec les connecteurs de la carte mère. Connectez les fils
venant des LED de la tour sur cet adaptateur, les fils de couleur étant connectés
vers l'arrière de la tour et le fil noir ou blanc sur la petite interface. On y branchera
de gauche à droite, ou de bas en haut, la LED d'alimentation (verte) (attention à
l'écartement de celle-ci car plus large), la LED lecteur de disquette (verte) et la LED
disque dur (rouge).
Connectez également la nappe du lecteur de disquette sur la carte mère en
vérifiant que le liseré rouge sur la nappe (broche 1) soit dirigé vers le haut. Vissez la
carte mère avec deux vis sur le support de la tour et resserrez les vis 6 pans à l'arrière.
Installation d'extensions et alimentation

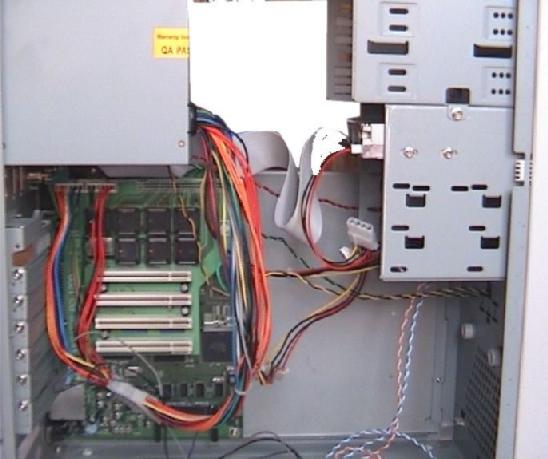

A ce stade, vous pouvez mettre en place une extension Zorro IV, Mediator PCI 1200
ou G-Rex. Pour avoir plus de place lors du montage, vous pouvez enlever la baie
d'extension du lecteur de disquette en desserrant la seule vis qui le maintient en
place et en tirant celui-ci vers l'arrière de la tour.
Avec la tour vous trouverez quatre pattes de fixation en forme de "Z" pour l'écartement
du bus Zorro, ou seulement deux pattes pour la Mediator ou la G-Rex. Vissez ces
supports à l'aide des vis 6 pans fournies et suivez alors le mode d'emploi du
constructeur respectif de ces cartes. Le bus d'extension Zorro IV par exemple est fourni en
deux pièces : le bus Zorro et l'adaptateur qui se branche sur le bus d'extension de
l'A1200. Après avoir inséré l'adaptateur sur la carte mère, connectez la carte
bus sur celui-ci et vissez-le sur les pattes de fixation à l'aide des quatre vis. Par la même
occasion, vous brancherez le câble de réinitialisation sur la carte Zorro.
Au cas où vous auriez enlevé l'alimentation interne de la tour, c'est le moment de
la remettre. Branchez les connecteurs P8/P9 venant de l'alimentation sur les
emplacements d'alimentation de la carte Zorro et branchez le câble gris sur
l'interrupteur de la tour (SW).
Si vous ne possédez pas de carte d'extension Zorro, il vous faudra brancher votre
ordinateur sur -12 V. Pour cela, utilisez les cosses de connexion bleues ainsi que le
fil bleu fourni avec la tour. Cette cosse comporte deux canaux (A et B). Le canal A
est passant et le B fermé d'un côté. Dans le canal A, insérez le fil bleu
d'alimentation de la tour et dans le canal B, l'extrémité du fil bleu fourni à part
(côté non métallique). Refermez la cosse à l'aide d'une pince. Faites ensuite sortir le
fil de la tour par le petit trou en bas de celle-ci (remarque : le résultat est très
propre :-)) et insérez-le dans le connecteur d'alimentation de l'A1200 (le trou du
milieu). Enfin, pour alimenter votre Amiga en 5 V et 12 V, reliez un connecteur
d'alimentation (comme pour le lecteur de disquette) venant de l'alimentation de la
tour sur la carte mère.
Mise en place du lecteur de disquette, CD et disques durs
La SL-Tower propose trois baies 5,25" accessibles par devant pour un lecteur de CD
par exemple et quatre supports 3,5" pour le lecteur de disquette et des disques
durs. Pour vous aider à installer les périphériques 3,5", il est préférable de sortir
complètement le support fixé avec une seule vis.
Remarque : à la fixation du lecteur de disquette, attention à l'ajustement précis face au
bouton d'éjection de la façade moulée.
Quand tous les périphériques ci-dessus sont installés, vous pouvez encore rajouter
des cartes ou autres extensions. Branchez ensuite un moniteur à votre Amiga.
Mettez l'interrupteur général à l'arrière de l'alimentation sur "I" et laissez-le ainsi
par la suite (votre ordinateur se mettra en route par l'interrupteur en façade).
Vérifiez l'ensemble du fonctionnement et refixez les deux panneaux latéraux
externes avec leurs quatre vis. Voilà votre Amiga prêt à être utilisé en SL-Tower ! ;-)
Conclusion
Un équipement complet, une adaptation à l'Amiga idéale avec des instructions très
détaillées dans un manuel en français, mais aussi une finition parfaite, font de la
SL-Tower un excellent produit. Proposée par le constructeur Eyetech, cette tour est
dores et déjà compatible avec la carte du nouvel Amiga, l'AmigaOne. En remerciant
SL-Diffusion pour sa distribution en France et la gamme de configurations qu'il
propose autour de la tour : vide, déjà montée avec une carte mère et jusqu'à la
version complète SL-Tower avec carte mère A1200, Mediator PCI, quadrupleur IDE,
clavier 105 touches, souris, boing pad, AmigaOS 3.5 et Pack Magic !
Revendeur et tout renseignement
SL-Diffusion - Tél : 03 88 59 42 82 - Fax : 03 88 59 42 83
Sl Diffusion (Web-Shop), info AT sl-diffusion.com
Nom : SL Tower 1200 (EZTower-Z4).
Constructeur : Eyetech.
Genre : boîtier tour.
Date : 2000.
Prix : environ 211 euros.
|
