Bidouille : Réparation d'un lecteur de disquette Amiga Roctec RF332C (courroie, nettoyage des têtes de lecture)
(Article écrit par Andrew Hutchings et extrait de linuxjedi.co.uk - août 2020)
|
|
Lors d'une récente vente d'un Amiga 500 Plus, j'ai réussi à récupérer un lecteur de disquette externe
Roctec RF332C en boîte, avec même la facture et le ticket de caisse originaux ! Il était sale comme
tout le reste, mais surtout, il était défectueux. À l'écoute, la tête de lecture bougeait, mais le lecteur
ne semblait pas tourner. De plus, il manquait un des pieds en caoutchouc. Alors, direction réparation !

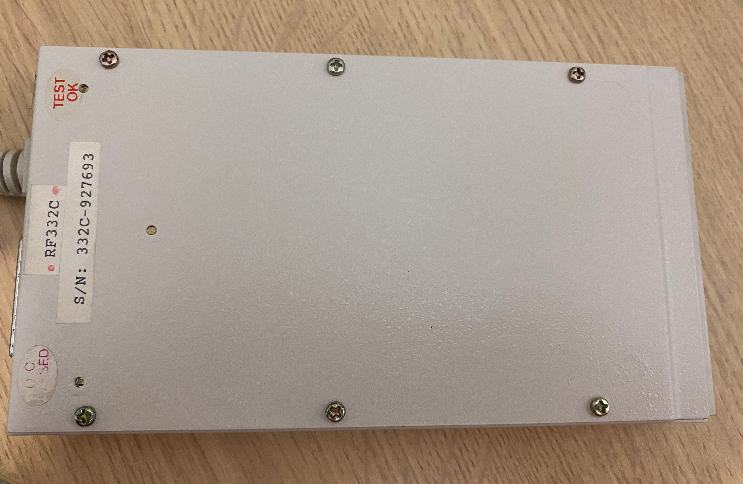

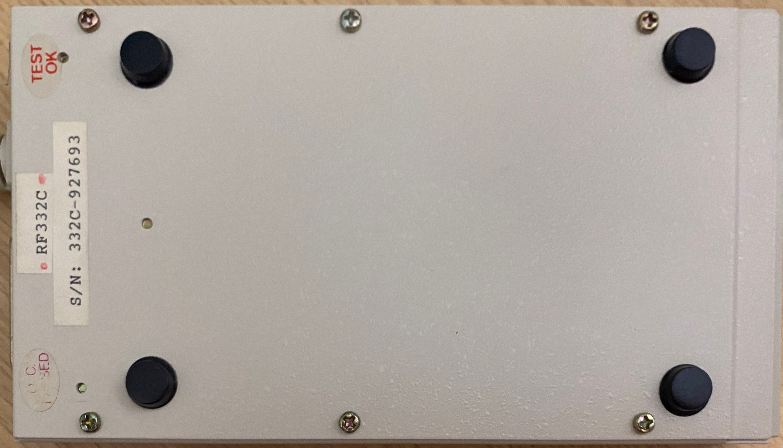

Tout d'abord, commençons par les parties externes, j'ai retiré les trois pieds restants du boîtier
et nettoyé la colle restante.
Les pieds semblent être du même type que ceux de l'Amiga, mais en noir. Ce sont des 3M Bumpon SJ5012.
J'avais besoin de remplacer les pieds de l'Amiga 500 Plus, j'en ai donc commandé de nouveaux en même
temps chez RetroBench.
Il faut maintenant réparer l'intérieur. Il faut dévisser les six vis. La coque supérieure coulisse
ensuite vers l'avant pour révéler le circuit imprimé. Il faut le soulever légèrement, puis le faire glisser
dans l'autre sens pour sortir le lecteur. Les deux trous de vis à l'arrière du boîtier empêchent de le
faire coulisser complètement vers l'avant. Une vis permet de retirer le couvercle du lecteur de disquette
(à l'arrière, face au lecteur), puis de le soulever délicatement. Voici à quoi cela ressemble une fois à
l'intérieur.

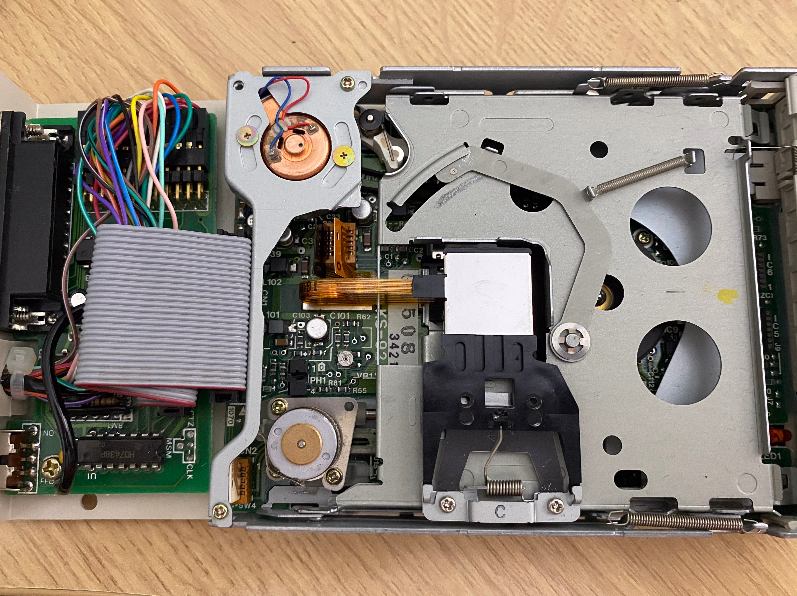

Le lecteur lui-même est un Citizen UODC-12A autour duquel Roctec a construit un boîtier et une carte
contrôleur. Il utilise une courroie en caoutchouc pour faire tourner le disque, une courroie qui a

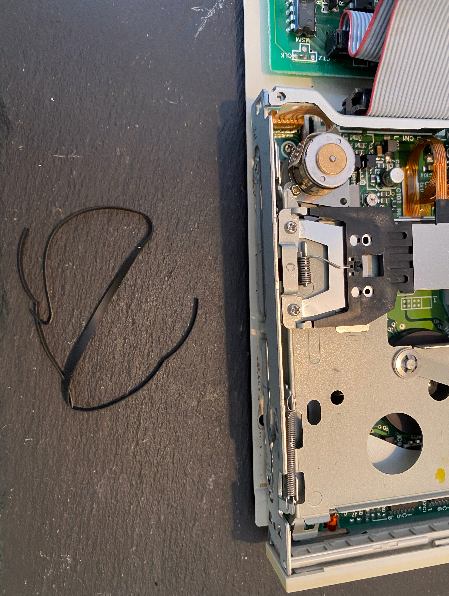

probablement près de 30 ans. Je soupçonnais qu'elle n'était pas en bon état. J'ai touché la courroie
avec une pince à épiler et elle s'est immédiatement désintégrée.
Cela expliquerait pourquoi il ne tourne pas ! Heureusement, il est facile de se procurer de nouvelles courroies.
J'en ai commandé une chez DataServe Retro, qui est arrivée assez rapidement par la poste. Le montage de
la nouvelle courroie est un peu délicat : il faut d'abord retirer les deux vis qui maintiennent le support
du moteur en haut. Soyez prudent lors du retrait, car de minuscules fils sont fixés au moteur
et ne peuvent pas être retirés.
Ensuite, la courroie doit être passée sur la grande roue, autour de la droite (lorsque le lecteur est
face à vous) de la petite poulie, jusqu'à l'emplacement du moteur du lecteur. Vous pouvez ensuite

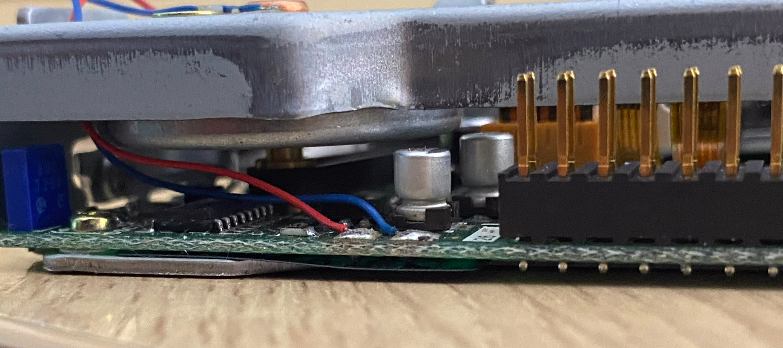

glisser délicatement la courroie sur le moteur du lecteur et la remettre en place. Le résultat final
devrait ressembler à ceci.

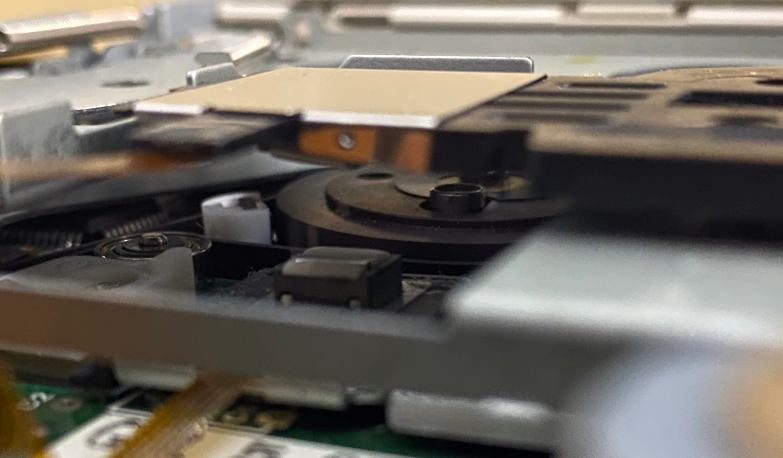

Ensuite, un nettoyage rapide des têtes. J'ai utilisé de l'alcool isopropylique sur un coton-tige pour
essuyer délicatement la poussière et autres saletés des têtes du lecteur supérieure et inférieure. Vous

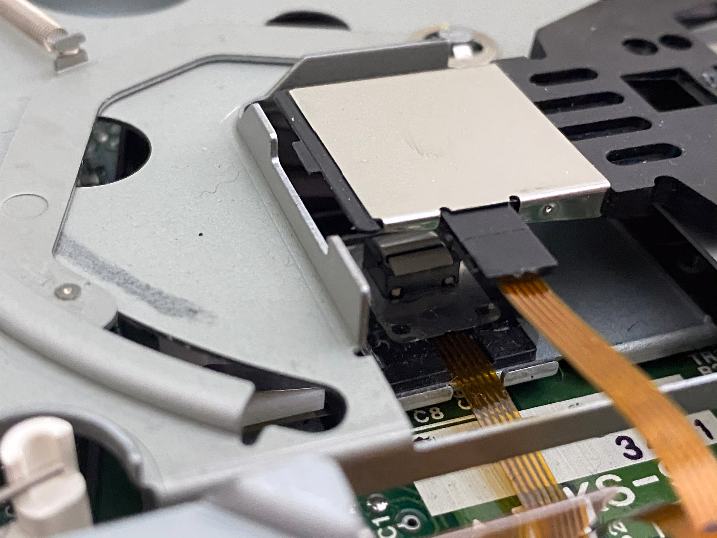

pouvez voir le petit rectangle blanc avec une ligne noire de la tête inférieure ci-dessous. Vous pourrez
soulever légèrement le bras en plastique de la tête supérieure pour y accéder plus facilement.
Après cela, le lecteur a été entièrement remonté. Branché sur un Amiga en état de marche, et... ça marche !
Il a pu parfaitement lire les disquettes !
En résumé, si jamais vous obtenez un lecteur de disquette Roctec, il y a de fortes chances que la
courroie soit défectueuse avec le temps, remplacez-la, nettoyez-la et vous devriez être prêt à partir !
