Bidouille : Ajouter un bouton de réinitialisation sur Amiga 500
(Article écrit par Sébastien Ligez - août 2007)
|
|
L'Amiga 500 n'a pas de bouton de réinitialisation à l'origine, il suffit juste de presser trois touches du clavier (Amiga Gauche,
Amiga Droite et Ctrl). Pourtant, la mise en place d'un bouton de réinitialisation est simple, il suffit de posséder :
- Un bouton-poussoir type NO.
- Deux fils de longueur 20 cm.
- Deux picots à souder (facultatif).
Ensuite, le plus dur est de savoir où se connecter pour brancher ça !
Étape 1

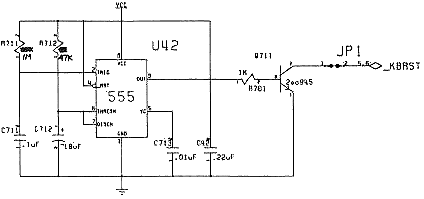

Un coup d'oeil sur le schéma fonctionnel de l'Amiga 500. Le signal /KBRST est généré lors d'un appui sur les touches Amiga Gauche,
Amiga Droite et CTRL. On va donc simuler ce signal avec un bouton-poussoir.
Étape 2

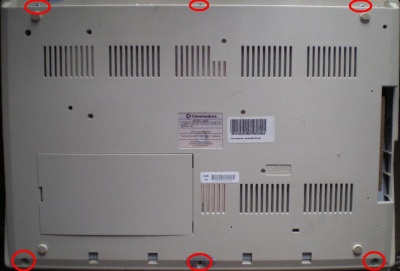

Ouverture de l'Amiga 500 en dévissant les six vis du capot et une vis du lecteur de disquette.
Étape 3
On retire le clavier en le déconnectant de la carte mère.
Étape 4

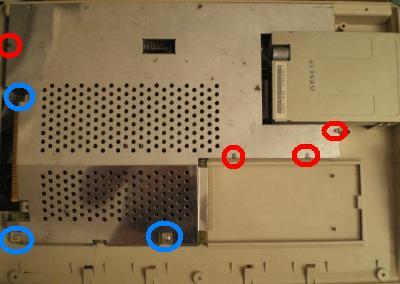

On retire le blindage en relevant les languettes et en ôtant les trois vis.
Étape 5

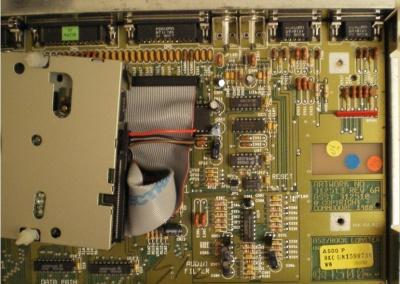

On écarte le lecteur de disquette pour accéder à la carte mère.
Étape 6

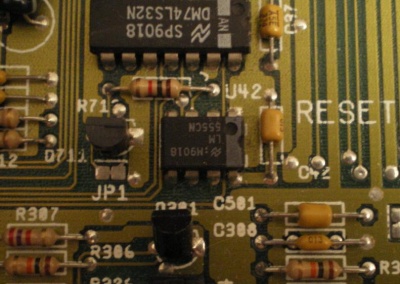

Repérage de JP1 sur la carte mère de l'Amiga 500 rev 6A.
Étape 7

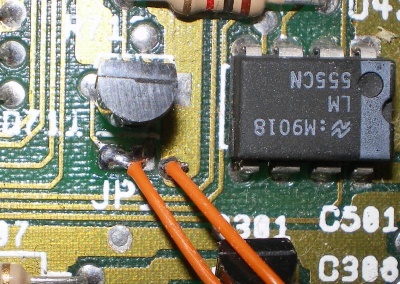

Soudure des fils du bouton de réinitialisation (A500 rev 6A) aux bornes C et E du transistor.
Étape 8
Perçage du boîtier et fixation du bouton-poussoir sur le côté droit de l'Amiga 500.

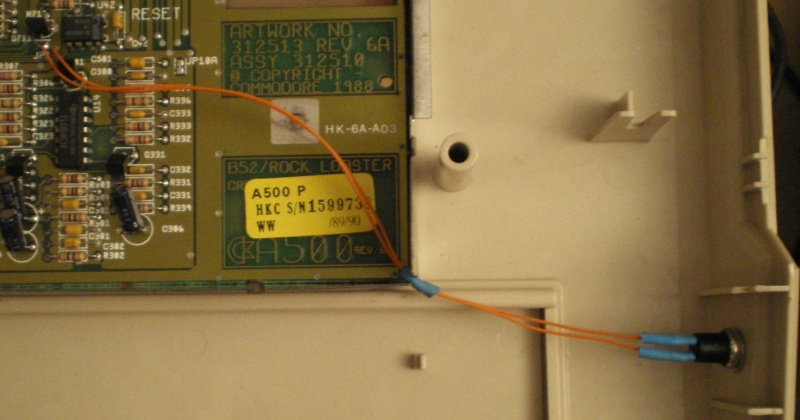

Vue globale intérieure de l'Amiga 500 (rev 6A) : il est judicieux de mettre une protection (gaine thermo par exemple) sur le
fil au niveau des arêtes métalliques.
|
