En pratique : Partage réseau avec SMBFS sous MorphOS
(Article écrit par Sébastien Ligez et extrait d'Amigaga - février 2013)
|
|
Configurer correctement son réseau permet une meilleure protection de celui-ci, de meilleures performances, l'ajout
de périphériques plus simples...
Le réseau d'aujourd'hui est composé d'une multitude de matériels connectables, de l'ordinateur, à la TV, en passant
par le téléphone. Il faut donc bien s'organiser pour garder son réseau sous contrôle.
Personnellement, j'utilise la plage réseau 192.168.1.1 à 192.168.1.255 découpée en plusieurs "zones":
- Modem/routeur/box : 192.168.1.1
- Disques durs réseau : 192.168.1.2 à 192.168.1.5
- Imprimantes réseau : 192.168.1.6 à 192.168.1.9
- Ordinateurs fixes : 192.168.1.10 à 192.168.1.79
- Périphériques vidéosurveillance : 192.168.1.80 à 192.168.1.99
- Périphériques Wi-Fi : 192.168.1.100 à 192.168.1.199
- TV/lecteurs vidéo : 192.168.1.200 à 192.168.1.219
- Périphériques temporaires : 192.168.1.220 à 192.168.1.250 (DHCP)
Ces zones conviennent à l'utilisation que j'ai de mon réseau domestique. Chacun peut ajuster comme il le
souhaite ces zones, le principal intérêt des zones étant d'organiser clairement le réseau.
A noter également qu'il y a une multitude de couleurs pour les câbles réseau. J'utilise le code couleur
suivant pour mes câbles de brassage :
- Vert : périphériques télécoms (téléphone/fax...).
- Rouge : périphériques vidéos (TV, lecteur multimédia...).
- Bleu : ordinateurs fixes.
- Jaune : vidéo surveillance.
- Noir : disques durs réseau.
Les étapes
Plusieurs étapes sont nécessaires pour obtenir un réseau fonctionnel avec un partage de fichiers entres les différents
périphériques connectés et différents systèmes d'exploitation.
- 1. Configuration de la box.
- Sur une BBox Bouygues (DHCP, Wi-Fi, Upnp).
- 2. Configuration des périphériques connectés.
- Des ordinateurs "fixes".
- Des ordinateurs "Wi-Fi".
- Des TV/lecteurs réseau.
- D'un NAS.
- D'une webcam de vidéo surveillance.
- 3. Partage des dossiers (sur un NAS).
- 4. Installation logicielle sur MorphOS.
- Installation de SMBFS.
- Montage des lecteurs réseau au démarrage
Une fois le réseau configuré, il est judicieux de dresser un plan du réseau pour s'y retrouver plus facilement, par exemple :
| Adresse IP |
Type de périphérique |
Périphérique connecté |
| 192.168.1.1 |
box |
BBox |
| 192.168.1.2 |
disques dur réseau |
NAS Dlink |
| 192.168.1.3 |
NAS Synology sauvegarde |
| 192.168.1.6 |
imprimantes réseau |
HP Laserjet couleur salon |
| 192.168.1.7 |
Epson laser monochrome bureau |
| 192.168.1.10 |
ordinateurs fixes |
Sébastien Mac Morphos |
| 192.168.1.11 |
Sébastien PC portable |
| 192.168.1.15 |
Germaine PC fixe |
| 192.168.1.18 |
Henri PC portable |
| 192.168.1.80 |
Vidéo surveillance |
Cam salon |
| 192.168.1.81 |
Cam jardin |
| 192.168.1.82 |
Cam entrée |
| 192.168.1.100 |
Périphériques Wifi |
Sébastien PC portable |
| 192.168.1.101 |
Henri PC portable |
| 192.168.1.122 |
Téléphone Henri |
| 192.168.1.153 |
Tablette Germaine |
| 192.168.1.200 |
TV / lecteurs vidéo |
TV du salon |
| 192.168.1.201 |
TV chambre |
1. Configuration réseau BBox
En partant d'un réseau fonctionnel, avec un ordinateur connecté à la box.

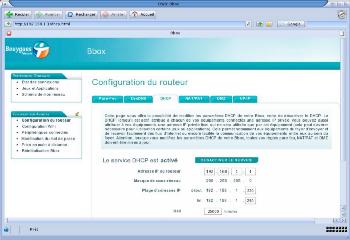

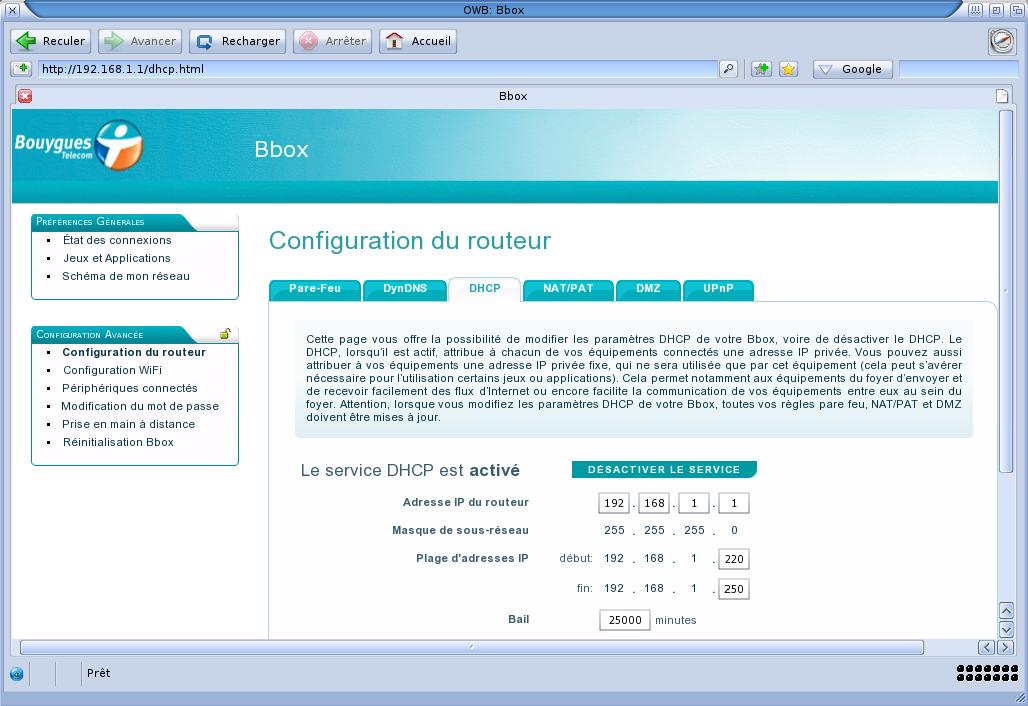

1.1 Configuration du DHCP
Cela permet d'accueillir, sur le réseau, tout ordinateur ayant un réglage automatique. Si vous ne souhaitez pas
accueillir un ordinateur sur le réseau aussi simplement, il est possible de le désactiver complètement ;
dans ce cas, chaque ordinateur devra avoir une adresse IP dédiée.

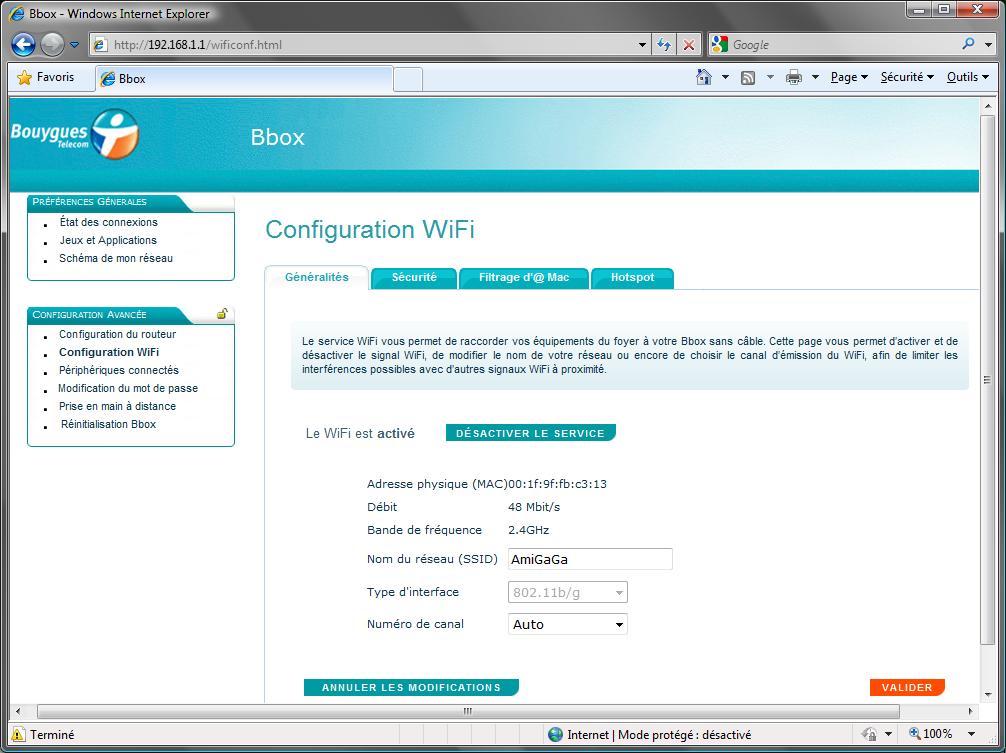

1.2 Configuration du Wi-Fi
Par défaut, le nom du Wi-Fi des box est barbare. Il est donc chiant de retrouver son Wi-Fi quand on a pas mal de
voisins aux alentours...

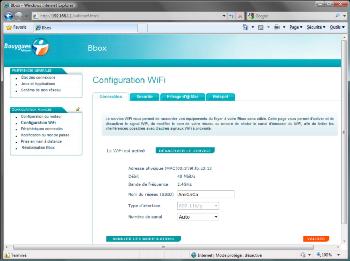

Pour personnaliser le nom Wi-Fi, un simple réglage de la box suffit.

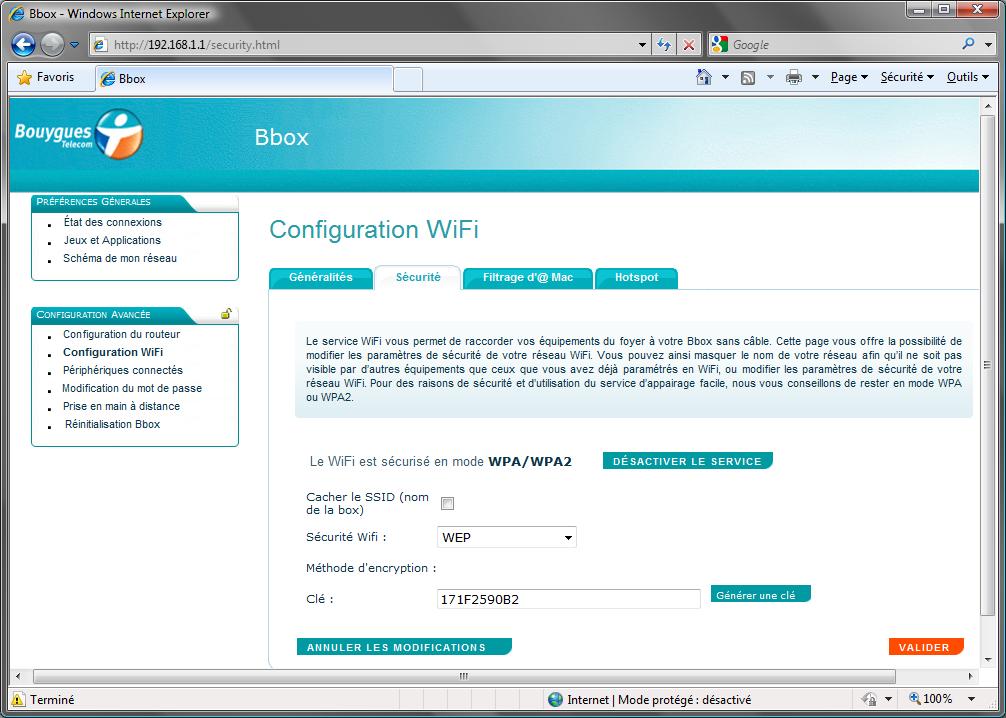

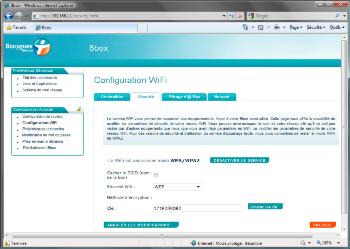

Il est également possible de sécuriser ou pas, à un niveau plus ou moins élevé une connexion en Wi-Fi.
Si un Amiga est connecté en réseau, il est plus sûr de sélectionner une clé WEP, plus simple à craquer
mais le protocole est géré par l'Amiga. Si aucun Amiga en Wi-Fi n'est prévu, il vaudra mieux utiliser une clé WPA.
2. Configuration des périphériques connectés

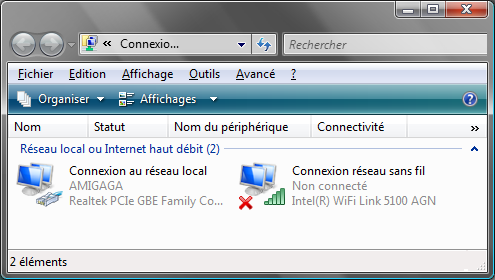

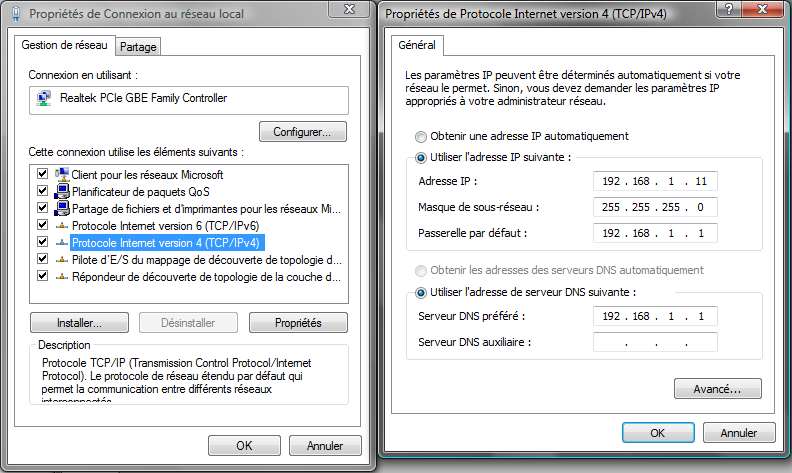

2.1 Configuration IP d'un PC Windows
Une règle primordiale à respecter : chaque ordinateur, allumé ou éteint, doit avoir une adresse IP différente
de tous les autres périphériques du réseau.
Chaque adresse IP doit être choisie intelligemment, en suivant les zones réseaux décidées au départ.
Les ordinateurs portables peuvent se connecter par câble RJ45 et par Wi-Fi.
Ils auront donc deux adresses IP, une dans la plage PC fixe (câble RJ) et une dans la plage Wi-Fi.
Ordinateur connecté par câble réseau :

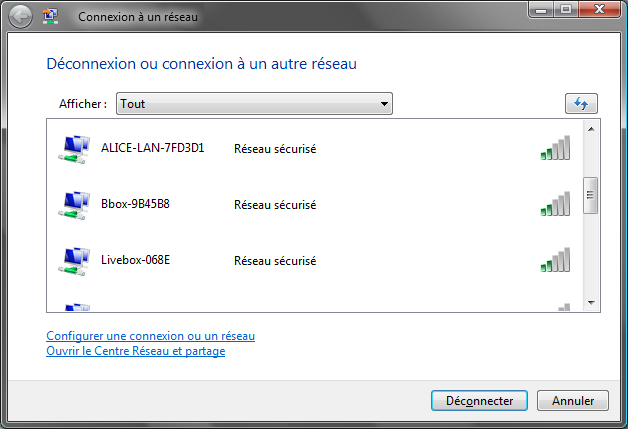

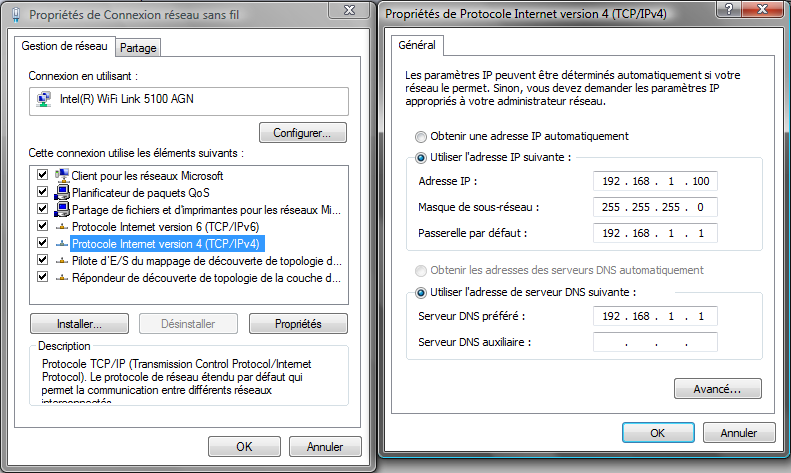

Ordinateur connecté par Wi-Fi :
2.2 Configuration IP d'un ordinateur avec MorphOS
Là aussi, chaque ordinateur, allumé ou éteint, doit avoir une adresse IP différente de
tous les autres périphériques du réseau. Chaque adresse IP doit être choisie intelligemment, en suivant les zones
réseaux décidées au départ.

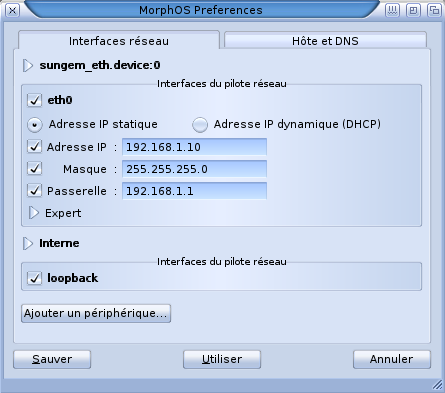

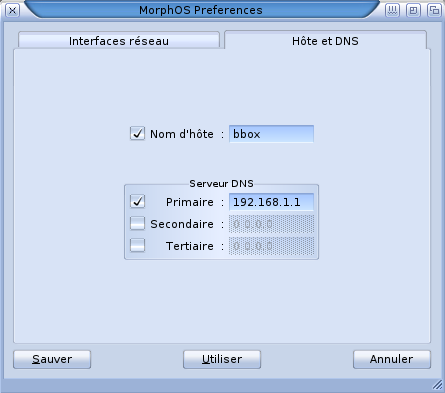

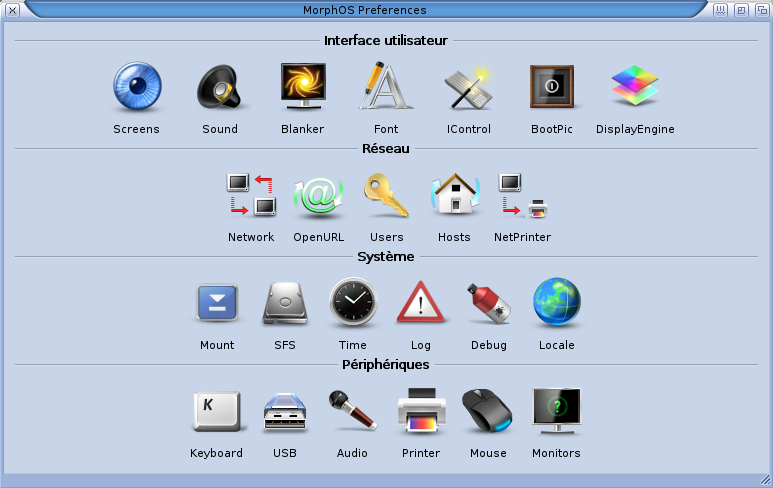

Cliquer sur la préférence "Network", et entrer les identifiants pour l'IP, le masque, le sous-réseau, l'hôte et le DNS primaire.

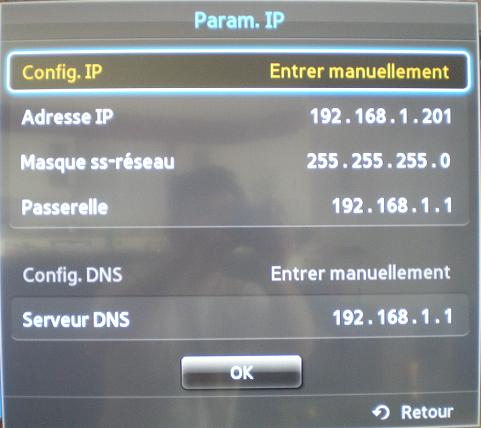

2.3 Configuration IP d'une TV Samsung
Là aussi, chaque périphérique, allumé ou éteint, doit avoir une adresse IP différente
de tous les autres périphériques du réseau. Chaque adresse IP doit être choisie intelligemment, en suivant les
zones réseaux décidées au départ.
Si plusieurs TV sont connectées, les autres prendront les adresses IP 192.168.1.202 puis 192.168.1.203, etc.
Le masque de sous-réseau, la passerelle et le serveur DNS restant les mêmes.

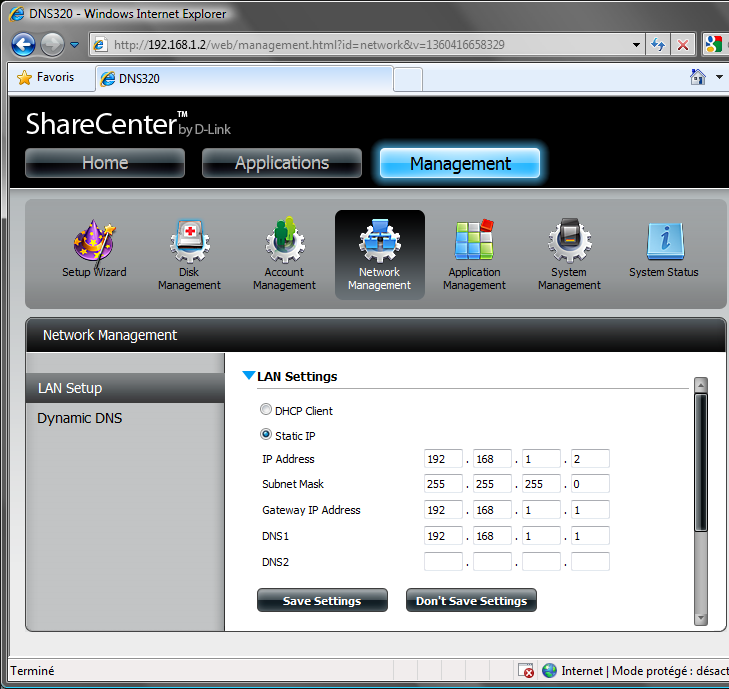

2.4 Configuration IP d'un NAS DLink
Là aussi, chaque périphérique, allumé ou éteint, doit avoir une adresse IP différente
de tous les autres périphériques du réseau. Chaque adresse IP doit être choisie intelligemment, en suivant les
zones réseaux décidées au départ.
Si plusieurs NAS sont connectés, les autres prendront les adresses IP 192.168.1.3 puis 192.168.1.4, etc.
Le masque de sous-réseau, la passerelle et le serveur DNS restant les mêmes.

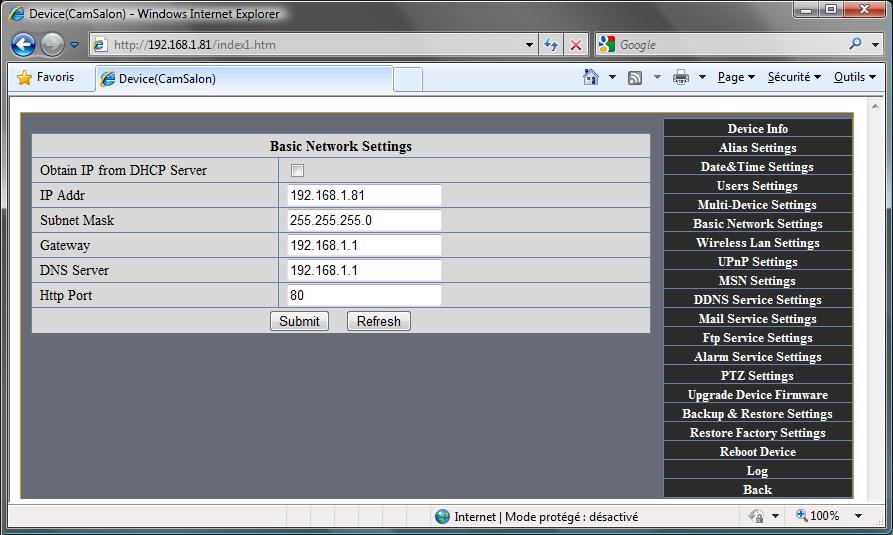

2.5 Configuration IP d'une Webcam
Là aussi, chaque périphérique, allumé ou éteint, doit avoir une adresse IP différente
de tous les autres périphériques du réseau. Chaque adresse IP doit être choisie intelligemment, en suivant les
zones réseaux décidées au départ.
Si plusieurs webcam sont connectées, les autres prendront les adresses IP 192.168.1.82 puis 192.168.1.83, etc.
Le masque de sous-réseau, la passerelle et le serveur DNS restant les mêmes.

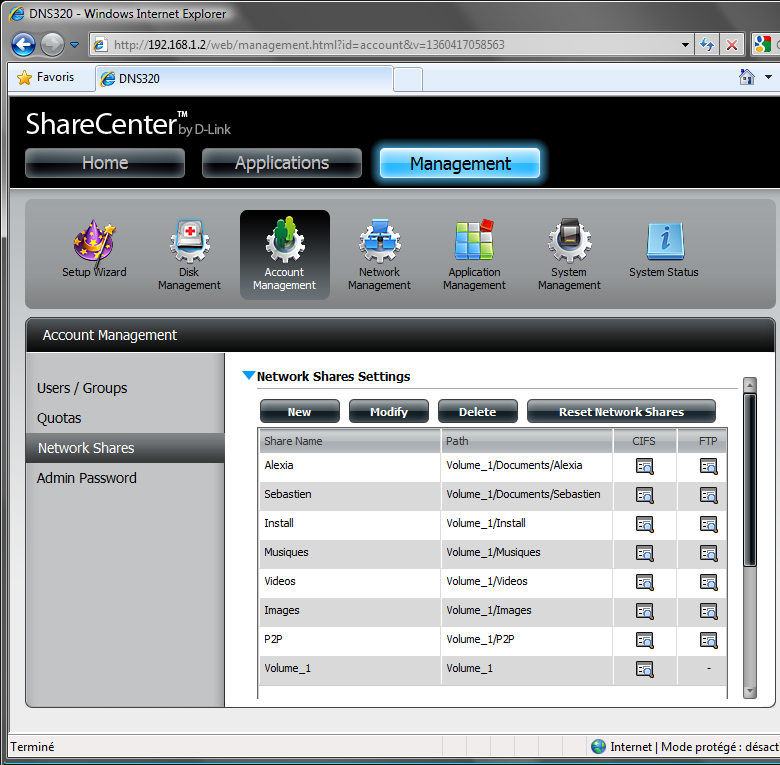

3. Partage de dossiers sur un NAS DLink DNS320
L'organisation du partage réseau est une chose essentielle pour retrouver facilement ses données, tout en mettant
des droits d'accès pour chaque utilisateur.
Les TV connectées d'aujourd'hui utilisent pour la plupart le protocole DLNA. Celui-ci permet de lire les images,
musiques et vidéos.
Pour une famille, voici un exemple d'organisation :
| NAS |
Droits d'accès |
| Documents |
|
| Père |
En lecture/écriture pour le père uniquement |
| Mère |
En lecture/écriture pour la mère uniquement |
| Enfant |
En lecture/écriture pour l'enfant uniquementEn lecture pour le père et la mère |
| Images |
En lecture/écriture pour tous |
| Musiques |
En lecture/écriture pour tous |
| Vidéos |
|
| Dessins animés |
En lecture/écriture pour le père et la mèreEn lecture pour tous |
| Films |
En lecture/écriture pour le père et la mèreEn lecture pour tous |
| Séries |
En lecture/écriture pour le père et la mèreEn lecture pour tous |
| Vacances |
En lecture/écriture pour le père et la mèreEn lecture pour tous |
| A trier |
En lecture/écriture pour tous |
| P2P |
En lecture/écriture pour tous |
| Install |
En lecture/écriture pour le pèreEn lecture uniquement pour tous |
Attention lors des réglages, le nom d'utilisateur et le mot de passe sont sensibles à la casse (majuscule/minuscule).
4. Configuration SMBFS avec MorphOS
Télécharger SMBFS sur Aminet
ou SourceForge (il n'y a pas de
version native MorphOS donc utiliser la version AmigaOS 68k).
Copier ensuite SMBFS dans le répertoire C:.

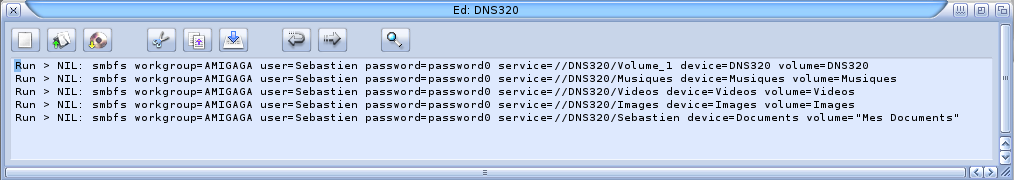

Ouvrir l'éditeur de texte Ed et écrire ces lignes de commande en remplaçant :
- "workgroup" par le groupe de travail que vous utilisez.
- "user" par le nom d'utilisateur créé lors de la configuration du partage sur le NAS.
- "password" par le mot de passe associé à l'utilisateur (défini également lors de la configuration du partage sur le NAS).
- "service" par le dossier réseau à accéder.
- "device" et "volume" par le nom que vous voulez donner au lecteur réseau.

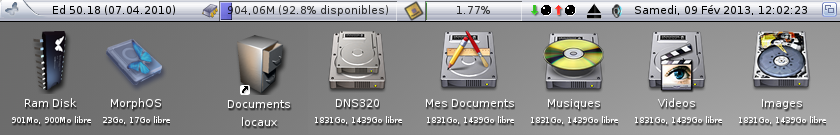

Enregistrer le fichier dans le répertoire "WBStartup" et à chaque démarrage de MorphOS, les lecteurs réseau apparaîtront :
