Bidouille : Modifier l'AtéoBus pour faire fonctionner l'AtéoSer
(Article écrit par Atéo Concepts - décembre 1999)
|
|
Voici la modification à faire pour que l'ateoser.device (qui gère la carte AtéoSer) fonctionne correctement avec l'AtéoBus.
Cette modification est facile. Vous ne devez pas avoir de connaissances particulières.
Mais, vous devez avoir les outils adéquats. Suivez simplement les indications.
Regardez bien attentivement les deux photos et faites exactement les opérations suivantes :
1- Démontez la carte contrôleur de l'Atéobus (carte située en dessous de la carte accélératrice).
Truc : ôtez les deux nappes connectées au bus, c'est plus facile que d'enlever tout l'AtéoBus.
Et ne pas oublier de vérifier le sens de branchement des nappes !

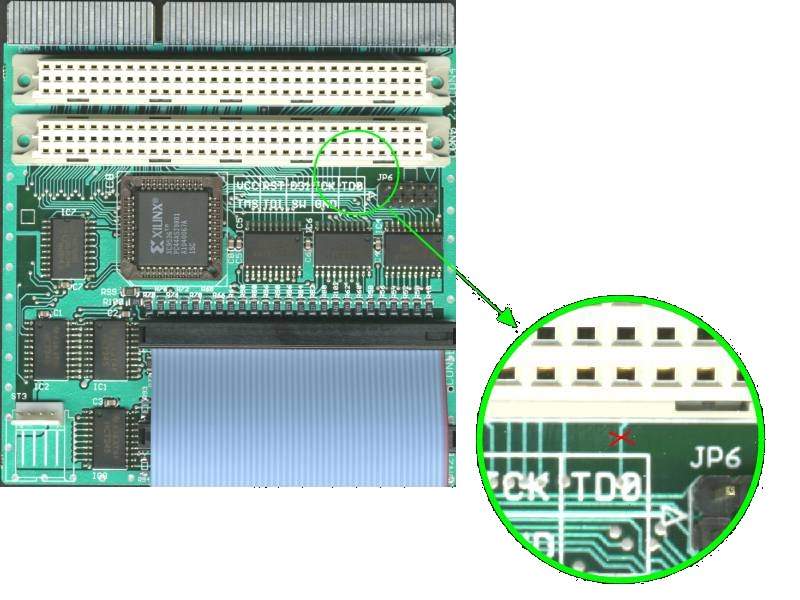

2- Sur la face avec les composants, repérez la piste marquée d'une croix rouge sur la photo ci-dessous (côté composant).
A l'aide d'un cutter, sectionnez la piste à l'endroit exact de la croix rouge.
Attention : nous vous conseillons de vérifier à l'aide d'une loupe que vous avez bien sectionné la piste.

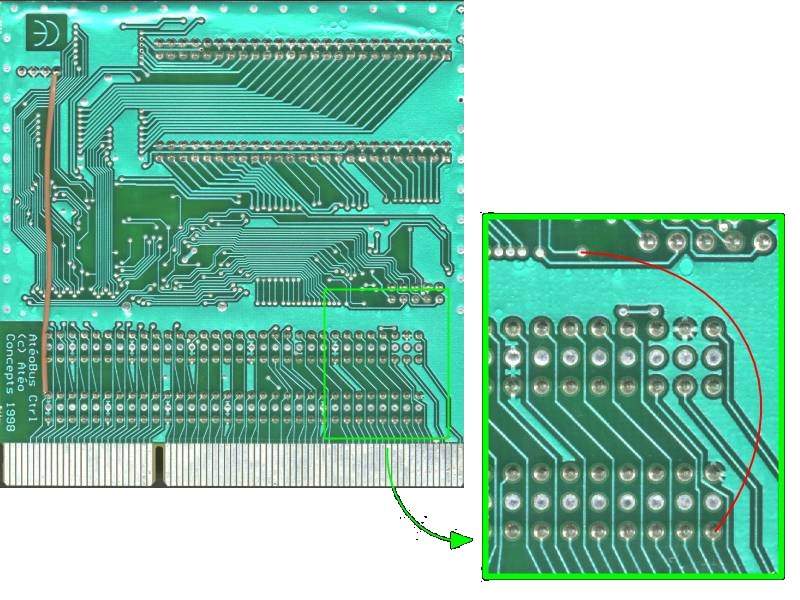

3- Retournez la carte et repérez l'endroit où il y a un trait rouge (photo ci-dessous - côté pistes).
Ce trait, représente un fil que vous devez ajouter.
Attention : il faut faire attention au côté du fil soudé sur la petite pastille ronde.
Si vous tirez trop fort, vous risquez de l'arracher.
4- Remontez... C'est fini.
Truc : si vous utilisiez déjà la nouvelle version de StartAteoBus (version 6.0 et plus),
n'oubliez pas de retirer l'argument "INT2" dans la startup-sequence.
|
