Bidouille : Conversion d'un lecteur de disquette PC en lecteur de disquette Amiga
(Article écrit par Andrew Hutchings et extrait de linuxjedi.co.uk - décembre 2020)
|
|
J'ai récemment acheté un lecteur de disquette externe pour Amiga qui a été vendu comme "non testé".
Malheureusement, "non testé" dans ce cas signifiait "ne fonctionne pas et quelqu'un a fait une mauvaise
tentative de réparation". Certaines parties du lecteur étaient physiquement défectueuses et il était irréparable.
J'ai eu de la chance car contrairement
au lecteur Roctec que j'ai réparé il y a quelque temps, celui-ci utilise
un connecteur de disquette standard à l'intérieur. J'ai donc décidé de convertir un lecteur de disquette PC
pour qu'il fonctionne dans le boîtier.
Les lecteurs de disquette Amiga sont câblés un peu différemment de ceux des PC, ils utilisent une version
modifiée de la norme Shugart. En particulier, les éléments suivants sont différents de la norme IBM/PC :
- Les lecteurs de disquette PC sont réglés sur DS1 (Drive Select - sélection du lecteur) alors que sur Amiga, c'est DS0.
- Les lecteurs de disquette PC utilisent la broche 34 du câble pour le DC (Disk Change - changement de disquette),
alors que l'Amiga utilise la broche 2.
- L'Amiga utilise la broche 34 pour RDY (Ready to access - prêt à accéder), les PC n'en ont pas, DC suppose RDY sur PC
- Les lecteurs de disquette PC marquent la densité (DD/HD - double densité/haute densité) sur la broche 2, les
lecteurs PC convertis en Amiga ne gèrent que la double densité sans lecteur spécial à demi-vitesse et gestion logicielle.
Il se trouve que j'avais un lecteur de disquette Samsung SFD-321J en état de marche. J'ai donc décidé de
modifier ce lecteur. Il existe des guides sur Internet expliquant comment modifier les lecteurs. Certains
sont aussi simples que de sélectionner des cavaliers, beaucoup (comme le mien) nécessitent une soudure.
Malheureusement, je n'ai pas pu trouver de guide pour mon modèle spécifique, mais heureusement, il était
très facile à comprendre.

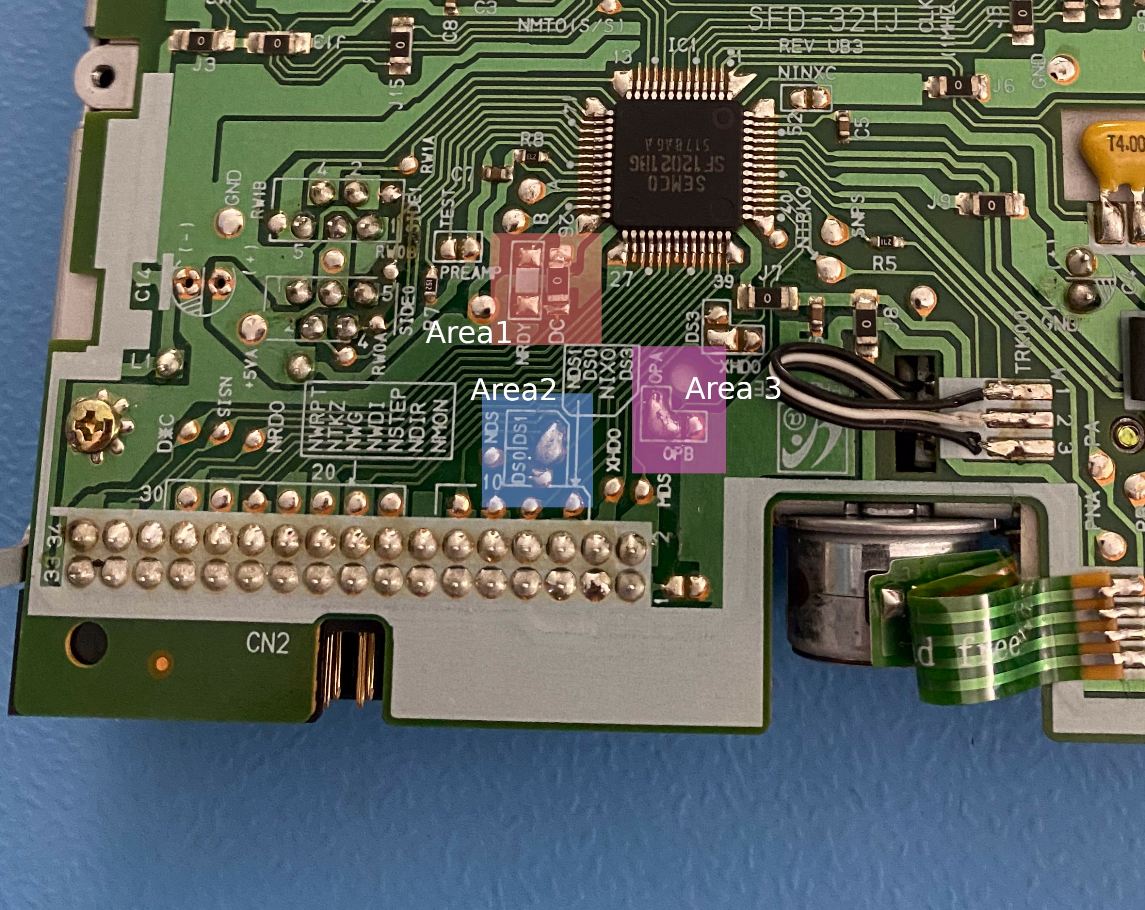

En utilisant les trois zones étiquetées ci-dessous, voici ce que j'ai fait :
Zone 1
Cette zone est essentiellement une sélection de cavalier pour la broche 34. Elle utilise une résistance de 0 ohm
pour sélectionner le courant continu comme sortie de la broche. À l'aide d'un flux et d'un pistolet à air chaud,
j'ai dessoudé la résistance de 0 ohm du courant continu, puis je l'ai soigneusement ressoudée en RDY.
Nous avons besoin du signal DC pour la broche 2, j'ai donc soudé un fil pour la zone 3.
Zone 2
Il s'agissait d'une énorme tache de soudure entre la broche du milieu et DS1 en haut, à l'aide d'une mèche à
souder, elle a été retirée très facilement. Comme l'espace était grand, j'ai décidé d'utiliser un petit fil
entre les broches pour DS0 et de le souder en place.
Zone 3
Cette zone est l'option sélectionnée pour la broche 2. Elle a été définie sur "OP A" qui est la sélection
de la densité de la disquette, je pense que "OP BI" force la double densité. Encore une fois, il s'agissait simplement
d'une énorme tache de soudure qui s'est facilement épongée. Nous voulons que cette broche soit le DC,
donc le fil de la zone 1 a été soudé au milieu de cette zone qui est directement connectée à la broche 2.

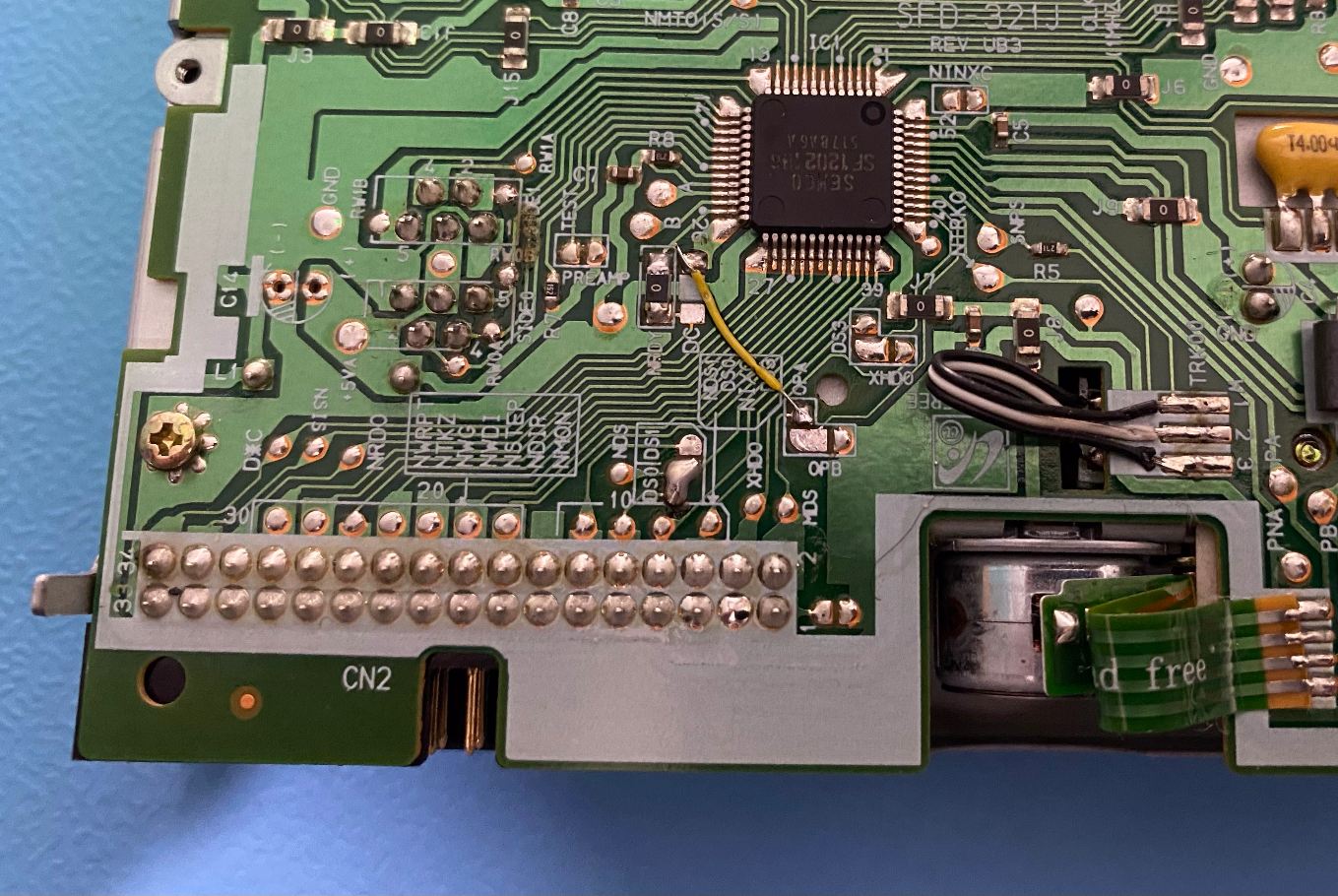

L'image ci-dessus est le résultat final. J'ai également vérifié que les têtes de lecture étaient propres

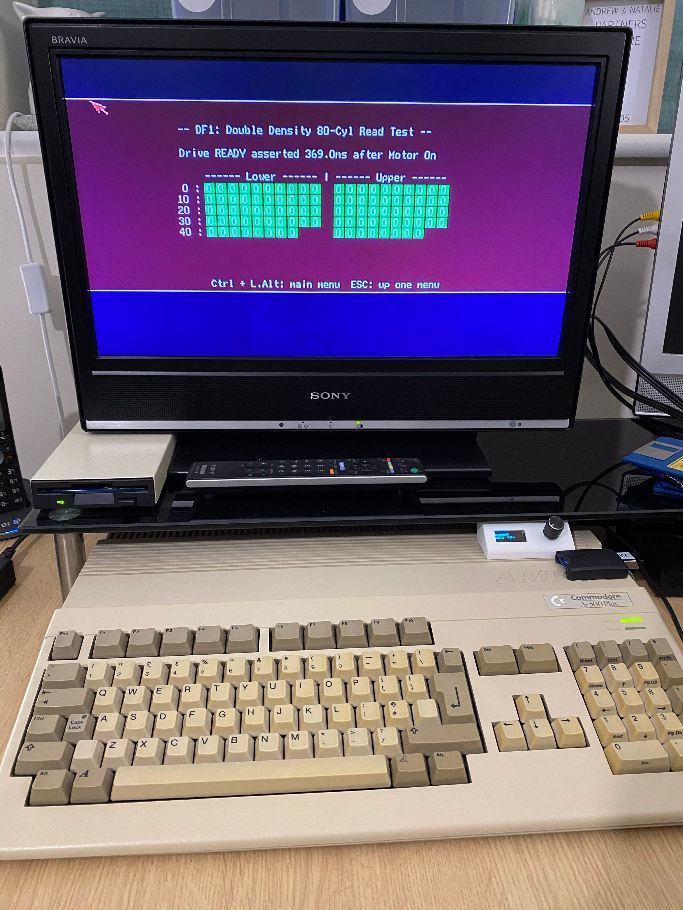

et j'ai regraissé l'engrenage à vis sans fin des têtes. Après le remontage, j'ai effectué quelques tests
et cela semble fonctionner. J'ai maintenant un vrai lecteur de disquette à utiliser avec mon Gotek !
