Bidouille : Fabriquer un inverseur de ports manette
(Article écrit par Vincent Filaly-Ansary et extrait d'A-News (Amiga News) - septembre 1988)
|
|
Qui n'a pas eu des problèmes en jouant à deux à certains programmes comme Garrison ou Bubble Bobble ?
Il faut enlever la souris, mettre la manette puis remettre la souris et vice-versa.
Ce petit montage sans grande difficulté permet, par un simple inverseur, d'utiliser soit la souris, soit la manette, et pour la
tablette CRP de base, si on utilise des programmes style Sculpt 3D, il faut appuyer sans arrêt sur le bouton droit de la souris
ce qui déplace le curseur et on perd la précision de la tablette.

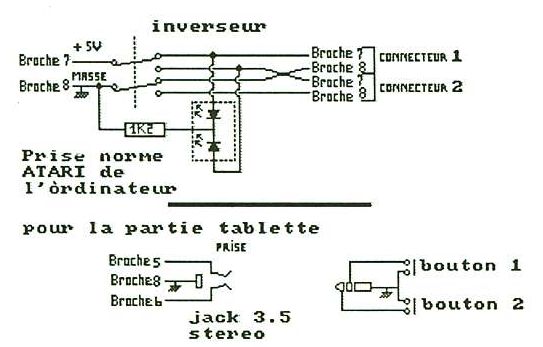

Schéma
Tout d'abord, reliez toutes les branches du connecteur femelle norme Atari aux deux autres connecteurs mâles sauf les broches
7 (+5 V) et les broches 8 (masse).
Attention à la réalisation des soudures sur les connecteurs.
Liste du matériel
- Un boîtier (80x45x35 mm) plastique conseillé.
- Un connecteur Canon 9 broches femelles châssis "norme Atari".
- Deux connecteurs Canon 9 broches mâles châssis "norme Atari".
- Un inverseur double deux positions.
- Du câble en nappe (11 brins).
Optionnel
- Une LED bicolore (verte et rouge par exemple).
- Une résistance 1,2 kiloohm.
Pour la tablette CRP
- Un boîtier (80x45x35 mm) plastique conseillé.
- Deux boutons poussoirs de couleurs différentes.
- Une prise jack 3,5 mâle stéréo.
- Une prise jack 3,5 femelle châssis stéréo.
- Câble (deux brins, une masse) style câble casque de baladeur.
|
