Matériel : Home Video Kit (A2300)
(Article écrit par Frédéric Autechaud et extrait d'A-News (Amiga News) - mars 1990)
|
|
Commodore, dans un instant de lucidité foudroyant, s'est décidé à sortir un genlock pour le petit Amiga 500
(ou tout Amiga via le port vidéo 23 broches). Voici l'instant fatidique où il convient d'être sauvagement abominable.
Genlock pour tous
Le Home Video Kit (ou "vidéo pour la maison à assembler" pour faire plaisir à tous ceux qui luttent contre l'impérialisme
culturel du grand satan) est, selon ses parents, le "nouvel outil des vidéo-reporters".
Je veux bien bouffer quelques lignes de cette trame pour vous parler de la boîte en carton du "HVK" mais c'est la
dernière fois. Bien que conçue par Saga, l'agence de com' de Commodore réputée pour son goût douteux et un manque
d'imagination frôlant les limites de la provocation ("Passeport Pour Le Monde De Demain" pour les PC, "Kit
Ou Double" pour le Starter et le "Home Office Kit", etc.), et basée sur le même concept que celle du 500,
la boîte du Video Kit réussit à être belle grâce à de bonnes proportions et un pelliculage brillant qui donne
un aspect fignolé comme au bon vieux temps du 1000. Souhaitons qu'il s'agisse d'une opération délibérée et non
d'une mauvaise manipulation.
(Des gens me disent "tes tests de boîtes, on s'en bat les brosses". Bande de niais, si la boîte est belle,
c'est que les mecs ont aussi pris le temps de fignoler ce qu'il y a dedans... et toc.)

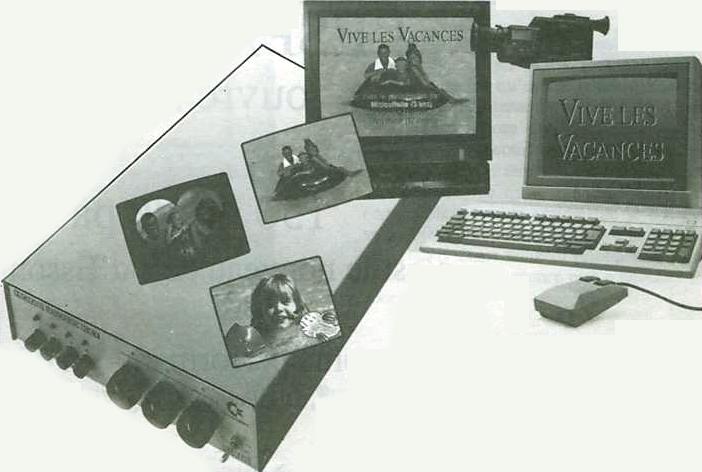

Tiens, justement, la boîte contient un beau boîtier beige plein d'électronique d'ou pend un câble très joli également,
une petite alimentation 12 V qui fait pas propre mais qui marche bien, deux câbles Cinch-Cinch, trois disquettes et la doc.
Monsieur, c'est un genlock !
Bien sûr, vous l'aviez compris bande de petits canaillous, le Video Kit est un genlock-incrustateur-filtre électronique
destiné aux enthousiastes du caméscope et du 500. La connexion à l'Amiga s'opère par le biais d'un câble à gaine
tresse solidaire du genlock et assez long pour rejoindre la prise moniteur du 500 même si vous avez un bidule
genre A590 connecté sur le port d'extension.

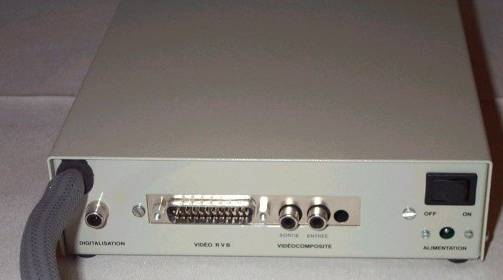

Le genlock dispose d'une entrée et d'une sortie PAL en Cinch/RCA, d'une sortie DB23 pour votre moniteur et d'une très
banale prise d'alimentation 12 V pour l'alimentation du même nom. A priori, l'homme du futur à tout ce qu'il lui faut
pour raccorder son caméscope ARBRA-CAM PAL 3002 autofocus 12x à zoom CCD au genlock.

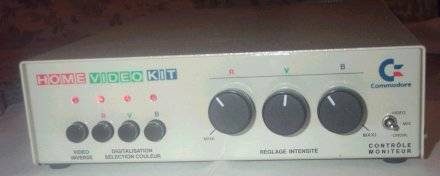

A l'avant du bô boîtier beige de monsieur Commodore, on trouve plein de boutons noirs : un petit poussoir pour
inverser le masque de découpe du genlock (soit incruste sur la couleur 0, soit incruste sur tout sauf la couleur 0),
trois petits poussoirs pour opérer le filtrage RVB du signal vidéo de référence en vue de numérisation
avec Digi-View, trois gros potentiomètres permettant de retoucher légèrement les niveaux des composantes du même
signal de référence et un interrupteur à trois positions pour sélectionner le signal de sortie : Amiga tout seul,
vidéo toute seule, les deux qui s'incrustent... heu, pouf, pouf.... le mélange incrusté.
La vieille bidouille en bois des îles
Le Video Kit est basé sur le genlock interne 2301
de Commodore pour le 2000 dont il reprend l'intégralité des fonctions genlockage sur une source PAL composite,
entrée et sortie vidéo en Cinch/RCA, sélectionneur de signal trois positions - référence, Amiga, mélange -
pour les sorties PAL et RVB moniteur et qualité moyenne du signal. Néanmoins, il semble fort que ce bête
circuit ait profité du savoir-faire de Kimatek, déjà impliqué dans l'installation d'un 2000 chez
Télé-Bouygues, qui l'a couché à plat dans un boîtier en le privant de port vidéo mais en le dotant
d'une correction RVB comme compensation.
Seul petit défaut de cette opération de chirurgie, l'alimentation du bidule s'opère désormais par le biais
d'un petit transformateur genre calculatrice qui se fera un plaisir de venir bouffer LA dernière place libre
de votre batterie de prises multiples. Ça fait pas particulièrement "high-tech" mais enfin bon, ça marché, alors...
La disquette, les docs
Plus prévoyant que votre astrologue favori, Commodore a mis des programmes dans la boîte du Video Kit pour les étourdis
qui n'auraient que Karate Ninja Black Mission Crazy Kids Of The Moonlight IV comme logiciel de titrage.
Vous avez droit à deux programmes de Kimatek : Wipe Master et Generic Master. Wipe Master permet de produire des
volets, des stores et des double-rideaux dans une palette de 4096 couleurs. Le programme propose un méchant
catalogue de volets en suraffichage à vitesse variable, pratiques pour les raccords de vos montages vidéo.
Generic Master est un petit programme de titrage permettant de composer en trois couleurs, huit polices avec ou sans
ombrage, des titres en "scroll" (défilement vertical) ou en "roll" (enroulement). Pas d'effets fulgurants
mais un déplacement très propre. Comme vous avez été très sages, vous avez droit à une disquette de polices
CaleFonts pour votre Generic Master, et aïe donc...
Contact !
Posé à gauche du 500 et raccordé à un caméscope PAL grâce au câble fourni d'origine, le Video Kit se comporte raisonnablement
bien vu ce qu'il y a dedans et son prix. Certes, il détériore un peu le signal de référence mais cela reste très acceptable
pour l'utilisateur moyen qui ne dépassera pas le stade de la deuxième génération. L'image Amiga souffre tout logiquement
de son passage en PAL, principalement en ce qui concerne le rouge et les contours, mais reste stable et bien définie.
Le filtre RVB marche mieux qu'un vrai mais je trouve dommage qu'il ne soit pas automatique alors que NewTek,
concepteur de Digi-View, a eu la bonne idée de créer un système ultra-simple de pilotage de filtres par un bête
port manette. On se consolera de ce filtrage artisanal en pensant à tous ceux qui ont eu la mauvaise idée d'acheter
autre chose qu'un Amiga et qui seraient heureux d'avoir le quart d'un Digi-View sur leur pétoire.
Conclusion
Le Home Video Kit est l'outil idéal pour le bidouilleur sans prétention qui souhaite se faire plaisir en exploitant
toutes les combinaisons de la vidéo et de l'Amiga en PAL. Pour 5000 FF, 6000 avec Digi-View Gold,
le Video Kit laisse le GST 30 de SATV loin derrière et fait moins gadget que le petit Mini-Gen.
Un grand bravo à Commodore France qui prête du matériel à des créatures mythiques pour des tests dans des revues
difficiles à trouver en kiosque.
Nom : Home Video Kit.
Constructeur : Commodore.
Genre : genlock.
Date : 1990.
Prix : 5000 FF.
|
|
