Matériel : GST 2500
(Article écrit par Jean-Luc Faubert et extrait d'Amiga News - novembre 1991)
|
|
En cette fin d'année, notre machine favorite est de plus en plus présente dans les régies vidéo professionnelles et
la demande d'interface informatique/vidéo s'accroît tous les jours un peu plus. Nous continuons donc ce mois-ci nos
tests de genlock/codeur/inscrutateur professionnel avec le GST 2500 de la société Satellite Et Télévision (SATV pour les intimes).
Premier contact

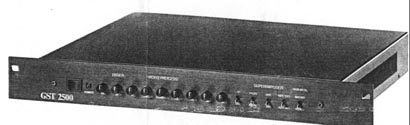

Le GST 2500 se présente sous la forme d'un rack noir de 19" d'une finition très soignée, il est compatible avec
l'ensemble de la gamme Amiga. En plus de ces possibilités de genlock, codeur, incrustateur, il permet le transfert
de standard PAL (VHS, 8mm, U-matic, BVU) ou Y/C (S-VHS, Hi 8mm) en RVB ou YUV (Beta, Beta SP).
Il est livré avec un adaptateur multisynchro pour l'A3000 et une carte à installer dans le port
vidéo pour l'A2000 permettant d'avoir une sortie vidéo supplémentaire pour connecter le moniteur de l'ordinateur.
Les entrées-sorties
Le GST 2500 est à ma connaissance le genlock le plus complet parmi ceux qui nous sont proposés en France,
au niveau des possibilités de connexions. En effet, une famille nombreuse de BNC cohabite sur la face arrière
permettant son implantation dans de nombreuses configurations, jugez plutôt.
Aucun standard vidéo n'a été oublié, on peut utiliser en entrée une source vidéo PAL, Y/C, RVB ou YUV. On trouve
aussi une entrée "Key" pour un signal de découpe externe type "Chroma Key" et l'entrée type DB23
pour l'image Amiga.
En sortie, on peut récupérer l'image Amiga encodée en PAL, Y/C, RVB ou YUV seule ou incrustée dans une source
vidéo dont les signaux de sortie sont identiques aux signaux de référence sans aucune altération car seul le
signal informatique est retraité. On dispose en plus d'une sortie "Key" (0,7 V, 75 kiloohms, connectable sur une
entrée régie DSK par exemple), de deux sorties synchro (300 mV, 75 kiloohms) et de deux sorties auxiliaires RVB,
YUV disponibles sur des connecteurs type DB9.
Ces sorties auxiliaires, contrairement aux sorties BNC, délivrent un signal vidéo retraité permettant le
transfert de standard. La dernière sortie n'est pas la moins intéressante puisqu'il s'agit d'un générateur
de Black-Burst standard, 625 lignes entrelacées permettant hors studio d'avoir un signal de référence de qualité.
Les commandes
La face avant regroupe les commandes d'exploitation. Un "fader" PAL, Y/C ou Beta (suivant l'entrée choisie) permet :
- L'incrustation progressive de l'image ordinateur.
- L'ajustement de l'amplitude de l'image ordinateur par rapport au niveau du noir.
- La correction contraste et chroma des sorties DB9.
- Le positionnement horizontal de l'image Amiga.
- Le réglage de la saturation couleur et de la phase chroma de l'image ordinateur.
- Le déphasage à 180°.
- La sélection du mode d'incrustation directe (couleur 0 transparente pour la vidéo) ou inversée (couleur 0 utilisée comme masque vidéo).
- La sélection du signal de découpe externe.
- La sélection du mode d'utilisation des sorties DB9 : image Amiga seule, image incrustée ou image vidéo seule.
Les tests
Dans un premier temps, nous avons fait les tests hors studio avec un caméscope 8mm, un magnétoscope U-matic
et un magnétoscope S-VHS. Nous avons utilisés le Black-Burst interne du GST 2500 comme signal de référence.
L'incrustation et les effets de fondu sont très réussis, l'enregistrement PAL est bien équilibré, rien à redire, même

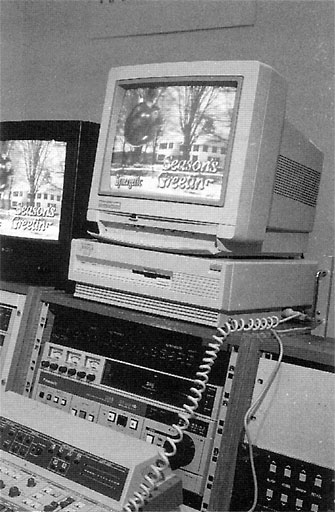

chose pour la sortie Y/C. J'ai reçu le GST 2500 à tester au moment où j'enregistrais en studio Beta SP un générique
pour FR3. J'ai profité de l'occasion pour tester l'enregistrement en YUV. Les résultats sont remarquables et ont
convaincu les techniciens quelque peu réticents quant aux possibilités de l'Amiga de s'intégrer sans aucun problème
dans un environnement Broadcast.
Pour finir, nous avons fait des mesures de contrôle des différentes sorties : bons résultats d'ensemble.
Conclusion
C'est une bonne interface, très polyvalente, pouvant s'intégrer dans de nombreuses configurations vidéo,
de la plus simple (un Amiga et un caméscope) au studio télé. Si les possibilités d'entrées-sorties vous
semblent démesurées pour vos besoins, sachez que d'autres modèles sont disponibles chez SATV, dont le
tout dernier, un genlock incrustateur SECAM.
Nom : GST 2500.
Constructeur : Satellite Et Télévision.
Genre : genlock.
Date : 1990.
Prix : 18 150 FF.
|
|
