Matériel : G-Lock
(Article écrit par Jean-Luc Faubert et extrait d'Amiga News - juillet 1993)
|
|
La dernière version (la 1.16) du genlock vidéo G-Lock de Great Valley Products
vient d'être francisée par CIS. C'est à cette occasion que je reprends
ma série vidéo à propos de ce périphérique, indispensable si vous voulez agrémenter
vos vidéos de l'été avec vos dernières créations infographiques.
Premier contact
Le G-Lock se présente sous la forme d'un boîtier noir très "propre" (comme tous les produits GVP).
Il est livré avec un câble pour le raccordement à la sortie de l'Amiga, le logiciel de pilotage
et une documentation très bien réalisée, tout deux francisés par l'importateur CIS.
Une disquette supplémentaire disponible avec cette version contient le module EX
permettant au logiciel Scala Multimedia de piloter le G-Lock.
Il ne nécessite pas d'alimentation externe et fonctionne avec tous les Amiga,
avec quelques plus pour ceux équipés en ECS ou AGA. Il s'installe très
simplement entre la sortie vidéo Amiga et votre écran, un autre câble servant au pilotage le relie
au port manette n°2. Si vous ne pouvez libérer le port manette,
vous pouvez utiliser le port parallèle (nouvelle version 1.16) en utilisant un adaptateur
DB9/DB25 non fourni.
En plus de ses fonctions de genlock, codeur, incrustateur,
il peut convertir une source SECAM en PAL, gérer deux sources audio et servir de
filtre électronique RVB ajustable pour un numériseur vidéo. Il est compatible
et pilotable par ARexx.
Les entrées-sorties
En plus des interfaces DB23 (Amiga et écran) et DB9, le G-Lock dispose de huit connecteurs :
- Deux entrées (Cinch) pour source vidéo composite PAL ou SECAM.
- Une entrée (Mini-DIN) pour source vidéo Y/C (Hi8 ou S-VHS).
- Deux entrées (Cinch) pour sources audio mono.
- Une sortie (Cinch) vidéo composite PAL.
- Une sortie (Mini-DIN) vidéo Y/C.
- Une sortie (Cinch) audio.

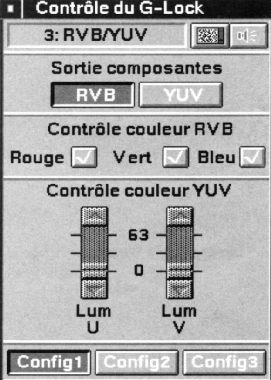

La sortie vidéo (DB23) RVB, permettant de connecter votre moniteur au G-Lock,
peut être transformé par l'intermédiaire du logiciel de contrôle en sortie YUV.
Cette sortie que je n'ai pas encore testée permet avec
un adaptateur DB23/YUV-synchro d'enregistrer avec du matériel professionnel
en BetacamSP ou MII.
Une source vidéo stable ou une synchro externe est obligatoire en entrée même
si vous voulez enregistrer l'Amiga seul. Si cette source est absente ou de mauvaise qualité,
le signal vidéo en sortie s'en trouvera dégradé.
Le logiciel de contrôle
Contrairement à la plupart des genlocks externes du marché, le G-Lock est
entièrement pilotable par logiciel. Comme vous pouvez le remarquer sur les
illustrations, de nombreux réglages actifs en temps réel sont disponibles.

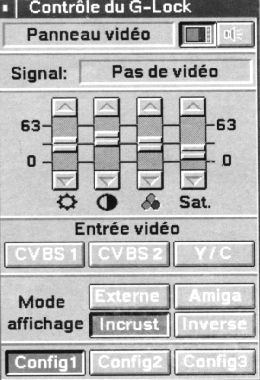

Pour le signal vidéo, vous pouvez choisir l'entrée à utiliser, si vous disposez
de sources composites vous pouvez en connecter deux simultanément et passer de l'une
à l'autre avec une touche de fonction ou réaliser des effets de fondu par l'intermédiaire
d'un programme ARexx. On ne peut pas avoir en même temps une source composite et
une source Y/C.
On peut aussi modifier les réglages de luminosité, contraste, teinte et saturation. On a
le choix entre quatre modes d'affichages : signal vidéo externe seul, Amiga seul,
Amiga en incrustation sur l'image vidéo, Amiga en incrustation inverse sur l'image vidéo.
Je vous rappelle que la couleur d'incrustation est égale à la couleur 0
de la palette. Mais pour les possesseurs de machine ECS ou AGA, le G-Lock permet de choisir
une autre couleur, un ensemble de couleurs ou un plan de bits pour réaliser l'incrustation.

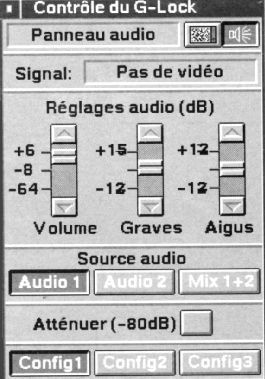

Le panneau de contrôle audio permet de choisir l'une des deux sources audio ou
le mixage des deux et de modifier le volume, les graves, les aigus. Si on active le
mode "avancé", d'autres réglages plus fins sont disponibles pour les utilisateurs expérimentés.
Tous ces réglages personnels peuvent être sauvegardés et rappelés à tous moments.
Il ne faut pas hésiter à modifier ces paramètres pour optimiser le résultat de
l'enregistrement d'autant que si voulez rétablir les réglages d'usine il n'y a aucun
problème car ils sont stockés sur une ROM du G-Lock.
Toutes les commandes ont leurs équivalences ARexx ce qui permet de réaliser des effets
spéciaux ou de contrôler le genlock par tout programme compatible ARexx. Deux
exemples de programmes sont fournis, l'un permet de passer d'une source vidéo à
une autre avec un fondu au noir ; l'autre transforme le G-Lock en filtre électronique
automatique utilisable avec Digi-View (version 4.02 ou supérieure).
Le test
J'ai réalisé le test avec du matériel vidéo 8mm et S-VHS. L'enregistrement et
l'incrustation autant en PAL qu'en Y/C sont de bonne qualité.
Les réglages sont très efficaces et permettent de se passer d'un correcteur vidéo.
L'utilisation d'ARexx pour piloter le G-Lock permet son intégration dans des applications multimédias
(Scala, AmigaVision...) et ouvre un champ d'applications qui ne limite pas son utilisation à la simple
fonction de genlock.
Conclusion
J'ai aimé :
- L'efficacité des réglages vidéo.
- La possibilité de pilotage par ARexx.
- La simplicité de mise en oeuvre et d'utilisation.
J'ai regretté :
- La présence obligatoire d'une source vidéo externe en entrée.
- Le traitement mono du son.
Nom : G-Lock.
Constructeur : Great Valley Products.
Genre : genlock et mélangeur audio.
Date : 1992 (matériel) et 1993 (logiciel).
Prix : 3990 FF.
|
|
