Bidouille : Fabriquer un numériseur audio (DigiMiga)
(Article écrit par Bruno Cimbalnik et extrait d'Amiga News - avril 1991)
|
|
Voilà près de trois années qu'Amiga News existe et toujours pas l'ombre d'un schéma de numériseur
audio. Cet oubli étant impardonnable, j'ai décidé de me mettre au travail et de vous proposer DigiMiga,
un numériseur audio compatible tous Amiga. Y compris (et surtout !) l'Amiga 1000 que l'on oublie trop souvent.
Le circuit employé est un ADC 804, convertisseur analogique-numérique très bon marché, mais limité dans
ses capacités à rendre les fréquences élevées (normal, on ne peut pas tout avoir). Vous ne pourrez donc pas
accéder à la qualité laser puisque son échantillonnage peut monter au maximum à 8000 conversions par
seconde, suffisant pour la plupart des applications, mais malheureusement pas pour le laser.
Description du schéma

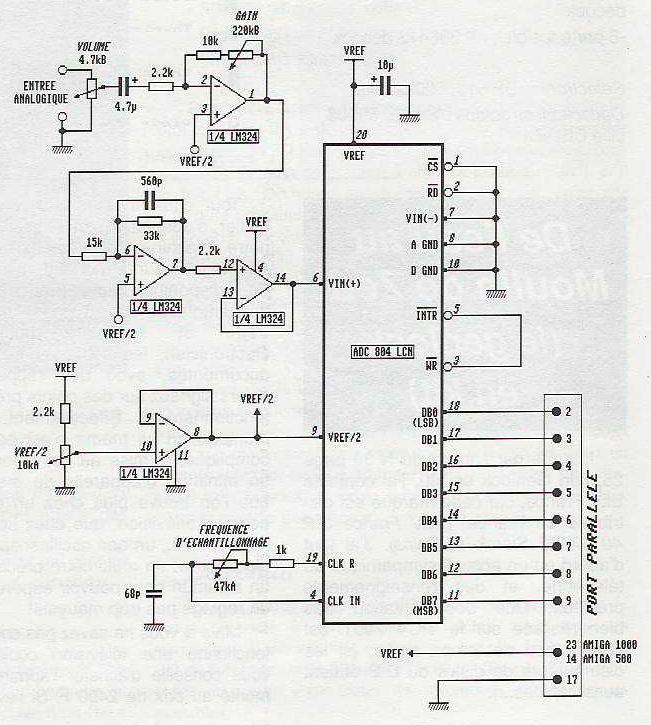

Le schéma électrique (voir plus bas) est très simple, le convertisseur ne demandant que très peu de circuits extérieurs.
Au niveau de l'entrée analogique, on peut remarquer une, cellule amplificatrice, qui sert à régler le
niveau de tension et cela jusque 100 fois, ce qui est nettement suffisant, même pour un micro.
Si une tension (trop) élevée se présente à l'entrée, un potentiomètre de volume sert à affaiblir ce niveau
et l'adapte au circuit. Le signal de votre source audio après avoir subi cette adaptation arrive à
l'entrée VIN(+) du convertisseur.
Mais un convertisseur a également besoin d'une chose importante : la tension de référence qui lui sert, en
quelque sorte, à fixer le zéro de numérisation.
Le montage que nous emploierons ici est typique : un diviseur de tension réglable suivi d'un ampli
opérationnel monté en suiveur de tension. Le potentiomètre de 10 kA permet de régler la tension de 0,8
V à environ 3,5 V, cela dépendant de la source audio à l'entrée.
Si par exemple, vous avez branché un micro, vous aurez tout intérêt à régler votre tension de référence
au minimum (0,8 V), vu le faible niveau de tension du micro. Par contre, si vous voulez numériser
à partir de la sortie casque ou haut-parleur de votre baladeur ou radio cassette, vous devrez ajuster
le potentiomètre sur un niveau plus élevé (2 à 3 V).
Cette tension de référence entre sur la broche 9 (VREF/2) du convertisseur. A noter que les amplis OP
ont également besoin de cette tension pour fonctionner.
Enfin, le dernier circuit correspond au réglage de la fréquence d'échantillonnage. Cette fréquence
varie entre 1400 et 8000 Hz, grâce au potentiomètre réglable de 47 kA.
Diverses commandes de contrôles sont indispensables pour un bon fonctionnement et surtout une bonne synchronisation avec
l'Amiga. Ici nous n'aurons besoin que de deux commandes. Elles seront d'ailleurs bouclées entre elles ("free-running")
car l'Amiga travaille beaucoup plus vite que le convertisseur et se trouve toujours prêt à recevoir les données de
l'interface. La sortie INTR barre envoie une impulsion de fin de conversion à l'entrée WR barre qui recommence
aussitôt sa conversion.
Les données ainsi converties arrivent sur le port parallèle de l'Amiga par l'intermédiaire des huit sorties
(DB0 à DB7) du convertisseur.
Pratique et réglages
Après avoir tracé le circuit sur cuivre et soudé les composants, vous effectuerez une dernière
vérification et n'aurez plus qu'à enficher l'interface sur le port parallèle de l'Amiga (attention, assurez-vous que votre
Amiga est bien éteint !).

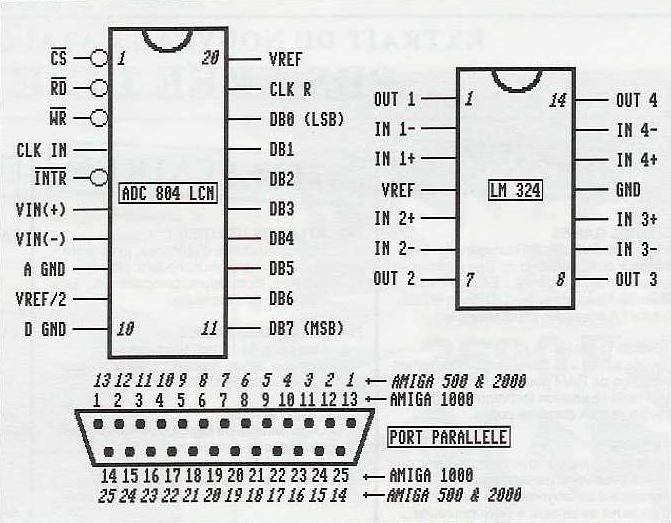

En ce qui concerne le port parallèle, une grosse différence existe entre les Amiga 500/2000 et l'A1000.
Pour l'A1000, il vous faudra acheter un connecteur DB25 femelle et un mâle pour les A500/A2000.
A noter aussi que le 5 V (VREF) arrive sur la broche 23 de l'A1000, alors que sur les A500/A2000, cette
référence est présente sur la broche 14.
Allumez !
Après avoir donc enfiché l'interface sur l'Amiga, allumez celui-ci et chargez un logiciel
de numérisation. Réglez le potentiomètre d'échantillonnage au maximum, puis selon la source branchée
sur l'entrée (micro ou radio cassette) ajustez les commandes de volume, de gain et de VREF/2 de
façon à obtenir un niveau sonore élevé mais exempt de saturation. Une fois ces réglages effectués,
vous êtes prêts à numériser votre belle voix ou celle de vos petites amies !...
Liste des composants
Résistances :
- Une de 1 kiloohms.
- Trois de 2,2 kiloohms.
- Une de 10 kiloohms.
- 15 kiloohms.
- Une de 33 kiloohms.
- Une de 47 kiloohms.
Potentiomêtres :
- Une de 4,7 kiloohms.
- Une de 220 kiloohms.
Résistances ajustables :
Condensateurs :
- Une de 560 pico.
- Une de 4,7 micro.
- Une de 10 micro.
- Une de 68 pico.
Semi-conducteurs :
Divers :
- Un Jack 6,5 mm ou 3.5 mm.
- Un connecteur DB25 (voir texte).
Schémas
|
