Bidouille : Fabriquer un commutateur vidéo
(Article écrit par Eric Laffont et extrait d'Amiga News - février 1995)
|
|
Initialement ce montage fut créé pour commuter la sortie vidéo VGA de mon A3000 et la sortie
vidéo de la carte Retina qui se trouve elle aussi dans la machine, le tout vers un seul écran
SVGA. Ce montage s'impose car ce type de carte vidéo ne possède pas (contrairement à la Picasso
II ou la Domino) un commutateur d'écrans automatique incorporé.
Le montage
Les schémas (A, B, C) que vous découvrez sur ce papier doivent être suffisants pour réaliser
sans problèmes cette manipulation. Bien sûr, toutes les recommandations d'usage concernant les montages
électroniques et les possibles détériorations accidentelles du matériel sont sous-entendues.
Comme d'habitude, le magazine et l'auteur ne seront responsables en quoi que ce soit.

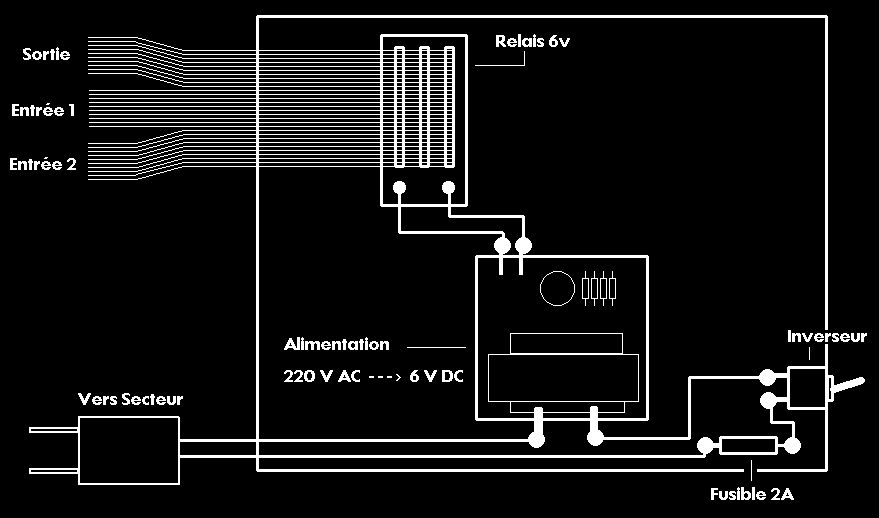

Schéma A

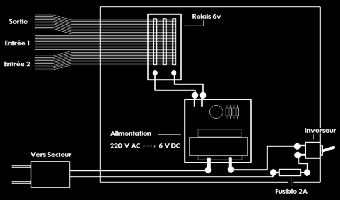

Schéma B

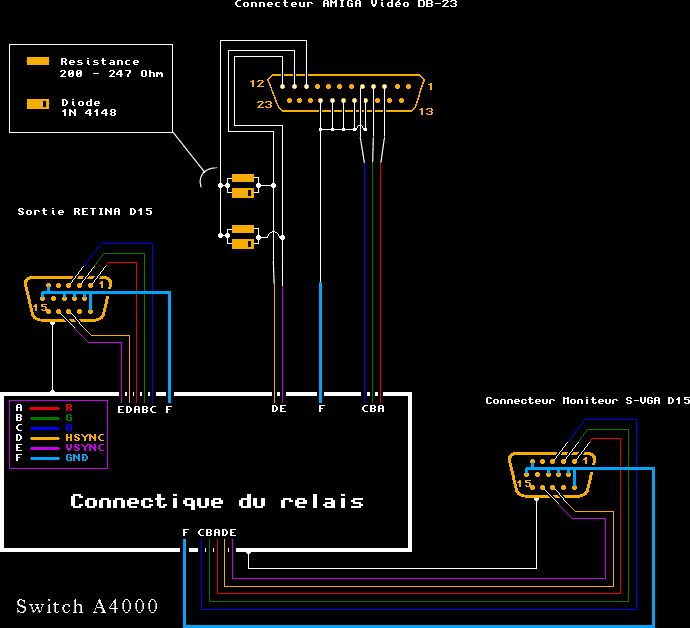

Schéma C
Comme vous le remarquez, le montage est fort simple et s'articule en fait autour d'un relais
électro-mécanique 6 points. Ce relais est donc capable d'accepter 6 entrées et de les commuter
en deux fois 6 sorties. Les 6 contacts sont exactement ce qu'il nous fallait. En effet, les
signaux vidéo qu'utilise l'Amiga et la totalité des cartes graphiques sont les suivants : les
signaux vidéo rouge, vert et bleu, les signaux de synchronisation vidéo horizontaux et verticaux,
sans oublier la masse du tout que normalement nous n'aurions pas besoin de commuter car dans
l'Amiga toutes les masses sont communes.
L'alimentation
J'ai préféré utiliser une alimentation externe pour le relais. On aurait pu utiliser un +5 V ou
+12 V d'un des connecteurs de l'Amiga et ainsi éviter une alimentation et donc un câble
électrique supplémentaire. Ceci est vrai mais je préfère utiliser une alimentation séparée tant
pour des raisons de consommation que des réalisations supplémentaires de connecteurs "pass-through" (passerelle)
sur le port série ou disquette, qui de toute façon encombrent encore plus en câble et connecteurs
l'arrière de notre machine. De plus, je conseille aussi d'acheter carrément un petit
transformateur type Walkman en 6V ou 9V que l'on peut trouver entre 20 FF et 100 FF
selon l'endroit. Ainsi le problème de l'alimentation sera résolu.

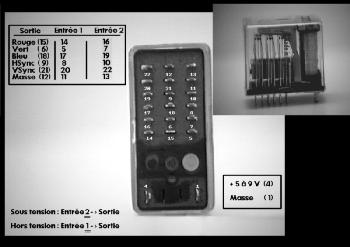

Le relais
Il est, quant à lui, de type vraiment courant. Vous ne devriez pas avoir le moindre problème
pour vous le procurer. Demandez quand même qu'il soit en 6 Volts car il en existe du même type
dans des voltages plus élevés et cela pourrait causer un problème surtout si l'on vous vend un

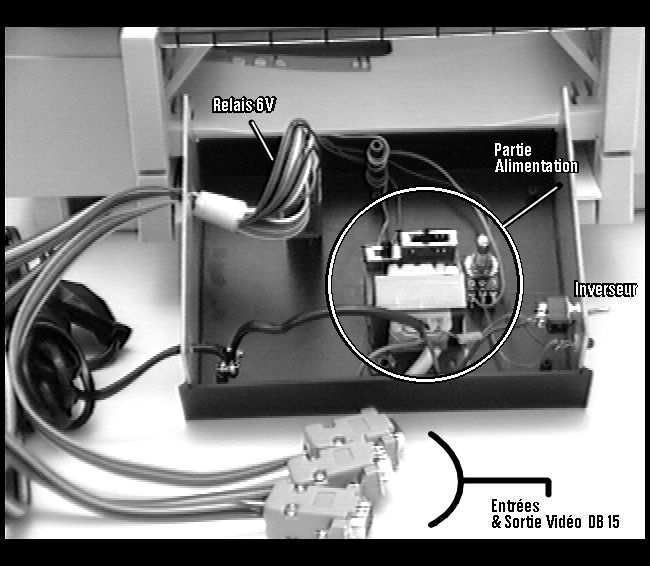

24 Volts. Même si vous ne trouvez pas exactement le même que celui qui est en photo dans Amiga News
(voir photo ci-dessous),
il suffit qu'il possède une commutation de 6 entrées. Ensuite, vous pourrez toujours
tester avec un multimètre les sorties par rapport aux entrées et adapter facilement le montage.
Comme commutateur, j'ai utilisé un simple inverseur qui commute directement une seule des
entrées 220 Volts du transformateur après avoir installé un fusible de protection (1 ou 2A) ce
qui est plus sûr et réglementaire. Ne commutez jamais les deux phases d'une entrée 220 Volts sur
un commutateur inverseur, on ne sait jamais ce qui peut arriver. Le fait de commuter directement
avant le transformateur évite ainsi que le transformateur soit branché en permanence sachant que
l'on utilisera l'entrée 1 du montage pour l'écran vidéo principal car elle se trouve commutée en
position repos du relais donc alimentation coupée. De plus, rien ne vous empêche d'ajouter une
LED témoin sur le boîtier.
Encore
Le principe du montage est très simple. Nous avons eu besoin de commuter 6 entrées. Il est
aussi possible d'en commuter plus de 6. On peut, en effet, soit ajouter 1, 2, 3 ou 4 relais pour
par exemple commuter 24 points. Ceci peut servir à faire par exemple un boîtier de commutation
de prises parallèles pour soit brancher plusieurs imprimantes sur une machine ou plusieurs
machines sur l'imprimante. Les montages avec des relais inverseurs peuvent être sans limites. A
vous d'imaginer ce que vous pourriez faire avec.
Enfin
Pour finir, signalons que même si le principe du montage est très simple il reste possible
d'abîmer le matériel vidéo de votre machine par une mauvaise manipulation des signaux vidéo. Il
est arrivé par exemple sur un A3000 de griller le circuit "Amber" du désentrelaceur uniquement
en créant un court-circuit entre les synchros et un des signaux composites. Alors attention avant
de tester le montage, vérifiez bien vos connexions. Note importante au sujet de la carte
Retina : pour éviter des dégradations de l'image, il est indispensable d'utiliser du câble
vraiment blindé en tresse et le plus court possible. Ce problème de dégradation des images
vis-à-vis du câble existe aussi sur la Picasso, en général sur la majorité des cartes graphiques. La
Retina semble cependant beaucoup plus sensible et exigeante sur la qualité du câblage.
Voilà, c'est tout pour aujourd'hui. Si vous avez des questions, envoyez-moi une lettre timbrée
pour la réponse, sinon je ne réponds pas ! A bientôt.
|
