Bidouille : Démonter/remonter un lecteur de disquette sur Amiga 1200
(Article écrit par Floppy - mars 2014)
|
|
Note : cette manipulation est "identique" pour Amiga 600.

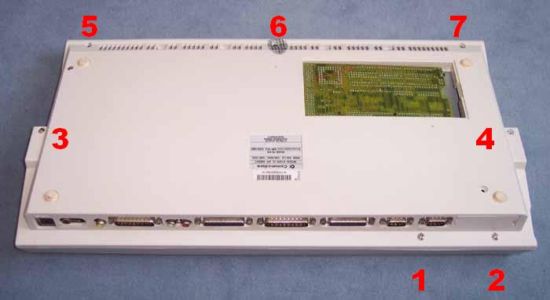

Voici l'Amiga 1200 vu du dessous. Dévissez les sept vis.

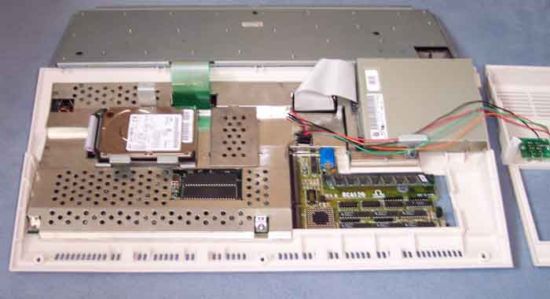

Attention à la nappe verte du clavier et aux fils des voyants du capot.

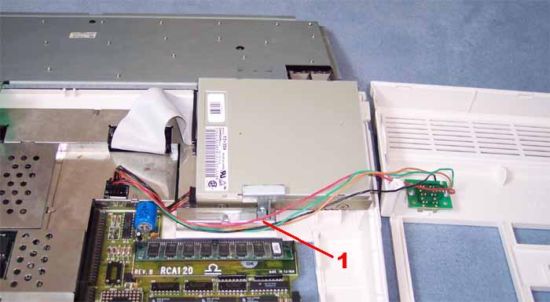

Dévissez la vis en "1" pour libérer le lecteur de disquette :

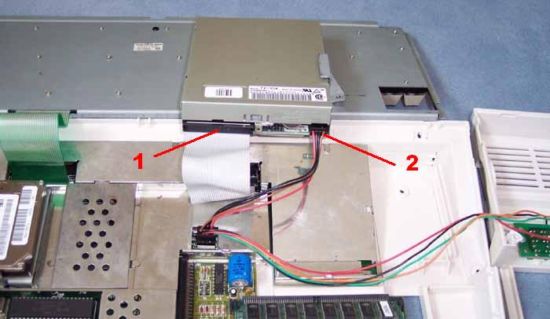

Retirez la nappe en "1" et le câble d'alimentation en "2".
Voilà, votre lecteur de disquette est libéré. Vous pouvez aussi, si vous le désirez, déconnectez
la nappe et le câble d'alimentation de la carte mère.
Branchez le fil rouge de la nappe avec la broche "1" du connecteur de la carte mère :
1. Connecteur d'alimentation le fil rouge à droite.
2. Connecteur voyants capot le fil rouge à gauche.
Voici le cordon d'alimentation et la nappe du lecteur de disquette 34 broches femelle/femelle :
Voici le lecteur de disquette vu de l'arrière.
Connectez la nappe du lecteur de disquette (fil rouge à droite) et l'alimentation (fil rouge à droite) :
Revissez l'attache du support du lecteur de disquette, reposez le clavier puis le capot et remettre les sept vis.
|
