Matériel : DataFlyer 1200 SCSI+ et DataFlyer 4000 SCSI+
(Article écrit par Alain Lemoine - septembre 2001)
|
|
Il devient de plus en plus utile d'avoir accès aux périphériques de type SCSI,
pour connecter, par exemple :
- Un lecteur et/ou graveur de CD,
- Un lecteur de cartouches Zip ou Jaz (Iomega) ou EZ135 (SyQuest),
- Un scanner à plat,
- Des disques durs externes rapides de grande capacité,
- Etc.
Hormis le cas de l'Amiga 3000, qui avait la gestion SCSI en standard, il faut,
pour les autres machines, s'équiper d'une carte servant d'interface entre l'Amiga
et ces périphériques spécifiques.
Il y a actuellement de nombreuses cartes procurant ce port SCSI, qui s'insèrent
dans un port interne (A2000/A4000), sur le port PCMCIA des Amiga 600 ou 1200
(exemple : les cartes Squirrel), ou s'ajoutant sur la carte accélératrice
connectée sous la trappe ventrale de l'Amiga 1200 (exemple : carte SCSI Blizzard).
Or, si votre port PCMCIA est déjà occupé (exemple : par un boîtier Overdrive),
si votre port d'extension est indisponible ou que votre carte interne ne permet
pas l'ajout d'un module SCSI, ou bien si vous possédez un boîtier SX1 connecté à
votre CD32, la carte Dataflyer SCSI+ est la réponse idéale, en vous procurant un
port SCSI-2...

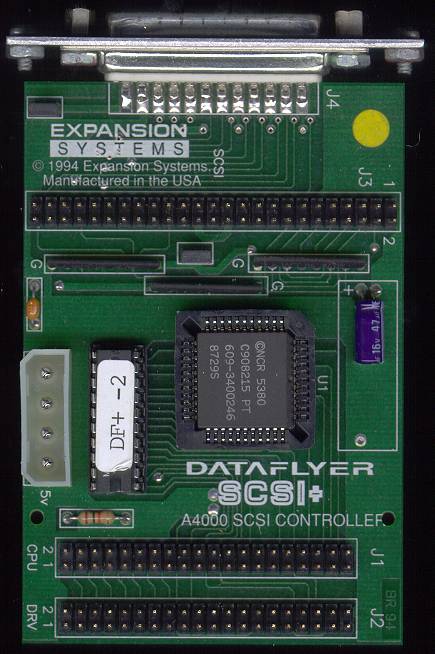

Le DataFlyer 4000 SCSI+
Le DataFlyer 1200 SCSI+
La carte Dataflyer SCSI+ est une petite carte qui s'insère sur le connecteur
disque dur IDE interne de l'Amiga. La version A600/A1200 diffère un peu de celle
de l'A4000 : cette dernière gère sept périphériques SCSI au lieu de cinq pour la précédente
(sans le "+" à la fin du nom).
Un connecteur 2,5 pouces sur la carte permet de reconnecter son disque dur
interne IDE, et une nappe se fixe sur la carte, avec, à l'autre bout, une prise
châssis DB25 pour la sortie SCSI. Cette prise, dans le cas de l'A1200, se fixe à
l'emplacement prévu pour une extension, près du lecteur de disquette. La carte est
prévue pour un Amiga standard, c'est-à-dire pour un disque dur de 2,5 pouces.
Un disque dur de 3,5 pouces risque de poser problème de place... sauf si on a
monté son A1200 en tour.
Attention : il existe deux fichiers expxds.device, un pour l'A1200 et l'autre pour
l'A4000, ils ont la même taille et le même nom ! Bien vérifier qu'on a copié
le bon fichier lors de l'installation !
Attention : si on utilise HDToolBox pour reconnaître les périphériques SCSI (disque
dur, Zip, lecteur de CD, dérouleur de bande...) il faudra modifier les paramètres d'icône de
HDToolBox, en changeant les paramètres scsi.device en expxds.device, et voir à
ce que le maximum d'unités correspondent à votre configuration : 6 si CD, 5 si
Zip ; vérifier aussi que "Lun" soit à 0 (une seule carte, gérant "x" périphériques SCSI).
Voici les paramètres d'icône de HDToolBox correspondant à ma configuration (lecteur Zip
et lecteur de CD SCSI) :
SCSI DEVICE NAME=ExpXDS.device
SCSI MAX ADDRESS=6
SCSI MAX LUN=0
(XT NAME= XT)
Distribuée auparavant par E.D.I., société qui n'a pas survécu, est-elle encore
vendue en France ? On peut peut-être encore la trouver en Angleterre (voir les pubs
dans les revues anglaises) ou sur le marché de l'occasion.
La carte DataFlyer SCSI+ et le module SX1 pour CD32
Intéressant à savoir : cette carte, version A600/A1200, peut s'insérer à
l'intérieur du module SX1 pour CD32 ! Ce dernier, bien conçu, a même un
emplacement prévu sur la façade arrière, pour fixer le connecteur DB25 ! Seul
problème : la carte affleure la barrette SIMM, et ne permet donc qu'une SIMM
simple face, ce qui élimine d'emblée la SIMM 2 Mo ou 8 Mo, qui ont des éléments
sur les deux faces. Il faudra donc se contenter d'une SIMM 4 Mo, qui est une
simple face... ce qui, il faut le rappeler, est le maximum admissible si on a
connecté une carte FMV !
On pourrait aussi envisager de déporter le support de la SIMM, voire
d'utiliser des cartes supports de mémoire, issues du monde PC, ce qui positionnerait
la SIMM à l'horizontale, à l'opposé de la carte DataFlyer... mais ceci est une
autre histoire !
La carte DataFlyer SCSI+ et lecteur Zip de Iomega
Bien que l'installation de la DataFlyer fasse ce qu'il faut (ou presque !)
automatiquement, vérifier que les fichiers suivants ont bien été copiés dans
votre système, notamment dans C: (SCSIPlus, DFMount, CheckDC, DiskChange),
Devs: (expxds.device) et L: (fastfilesystem).
Tous ces fichiers se trouvant dans la disquette d'installation.
Il faut que les lignes suivantes aient bien été ajoutées dans la startup-sequence
(dans cet ordre !) :
............./...........
BindDrivers
SCSIPlus >NIL: (gestion de la carte DataFlyer SCSI)
DFMount 5 (monter, en ID 5, le périphérique SCSi qu'est le lecteur Zip)
c:mount >NIL: Devs:DosDrivers/-(#?.info) (active les pilotes)
run >NIL: c:CheckDC ZIP: (si le pilote ou la partition est ZIP:, permet de tester le changement de cartouche)
|
Attention : CheckDC a besoin du fichier c:DiskChange ! ZIP: est le nom donné
à titre d'exemple au pilote (ou à la partition, si on passe par HDToolBox), gérant
le lecteur Zip. On peut donner n'importe quel autre nom (adapter la ligne "C:CheckDC
ZIP:" en conséquence). Le Zip peut être monté en ID 5 ou ID 6, en ajustant le
commutateur au dos du lecteur ; il vaut mieux garder l'ID à 5, car si on ajoute un CD
SCSI, ce dernier utilise souvent l'ID 6. Pour avoir un lecteur de CD et un Zip, il suffit
de modifier la ligne "DFMount 5 6".
Nom : Dataflyer 1200 SCSI+ et Dataflyer 4000 SCSI+.
Constructeur : Expansion Systems.
Genre : contrôleur SCSI.
Date : 1994.
Prix : 850 FF.
|
|
