David Brunet
|
|
|
|
Note : traduction par David Brunet.
Aujourd'hui, j'ai jeté un oeil sur deux matériels : l'extension CDTV SCSI Controller 1.7 (réalisée par CBMChef) pour
CDTV et la carte AztecMonster qui est un adaptateur SCSI/CompactFlash.
CDTV SCSI Controller

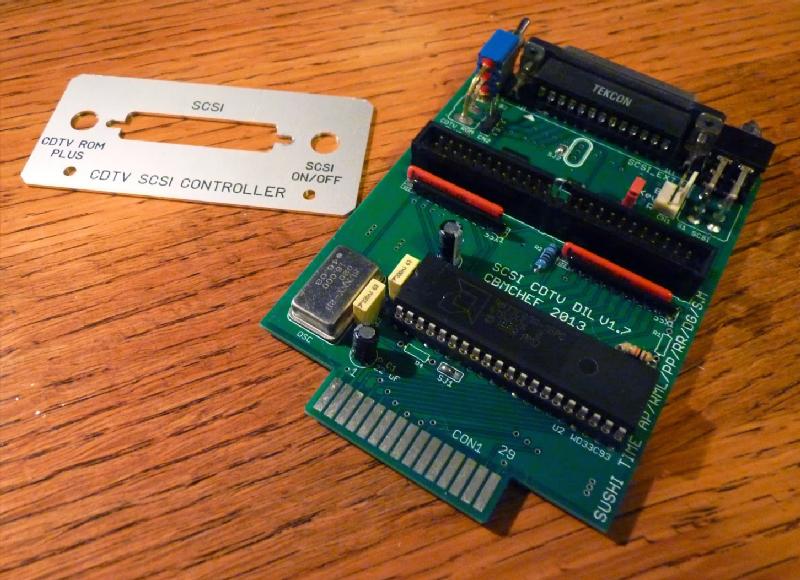

Vous pouvez voir ci-dessous le CDTV SCSI Controller une fois livré. Je l'ai acheté tout neuf via eBay.
Il est accompagné d'une plaque arrière afin de bien le fixer au port d'extension du CDTV.

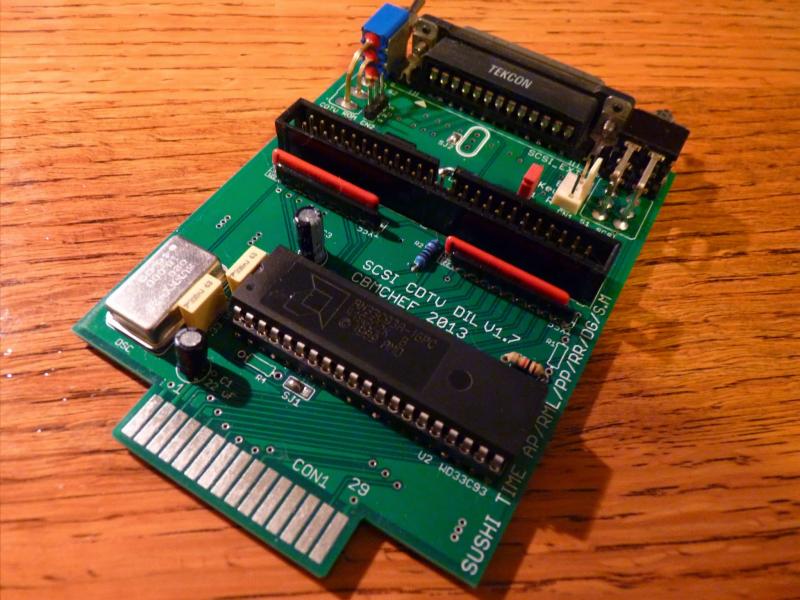

Sur la carte elle-même, vous pouvez voir qu'elle a été conçue en 2013 et il y a aussi la mention amusante
"Sushi Time" avec les initiales des concepteurs. La carte rectangulaire dispose d'une puce SCSI et
d'un connecteur SCSI mâle. A noter que la version 1.7 a été conçue en 2013 mais le projet remonte à fin
2008.

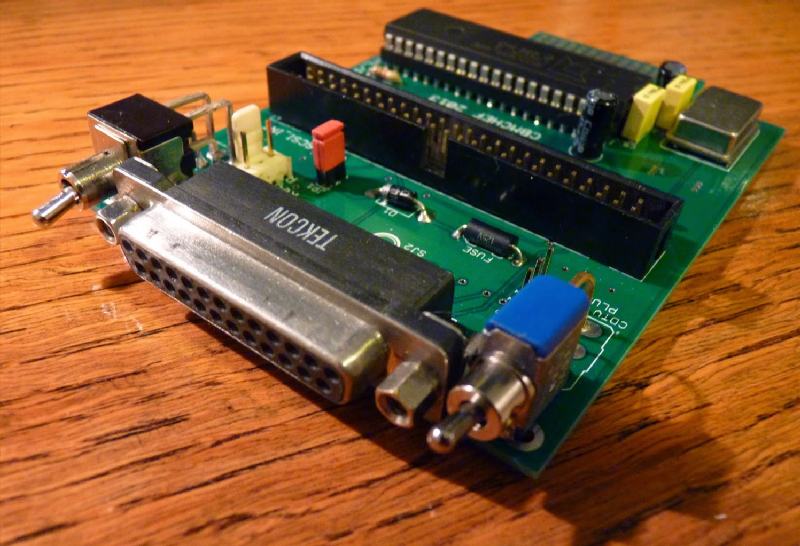

Voici la carte en vue arrière, on voit le connecteur SCSI DB25 ainsi que deux commutateurs : un pour
(dé)activer le contrôleur SCSI, et un autre pour commuter entre différents Kickstart si vous possédez
un commutateur de Kickstart (ce dont je ne dispose pas).
Il y a aussi un connecteur pour afficher l'activité du disque dur SCSI. Sur le feuillet d'instructions, on vous informe
qu'il peut être combiné à la LED d'activité du lecteur du CDTV. Malheureusement, je ne suis pas assez calé
pour faire ces branchements.

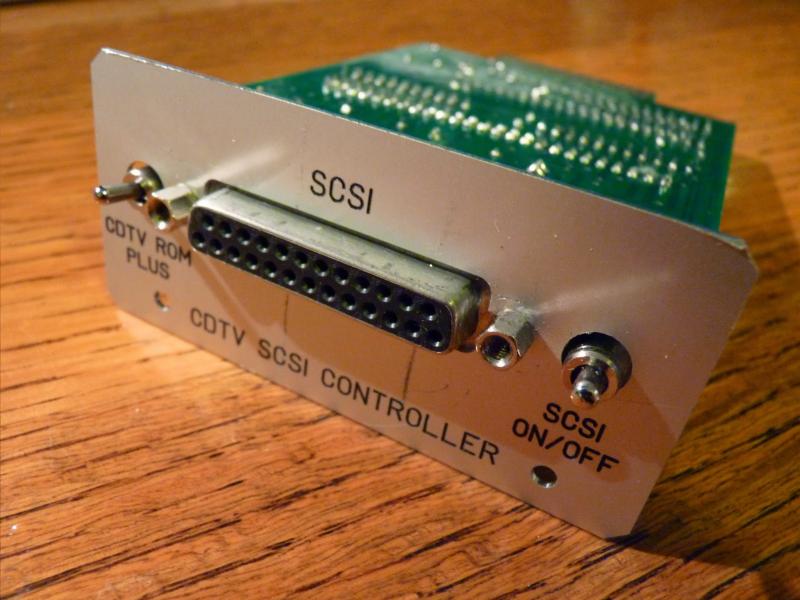

Voici à présent la plaque arrière une fois installée sur la carte. Comme vous pouvez le voir, la carte est
insérée à l'envers (composants en bas) dans le CDTV.
Vous pouvez maintenant voir le port d'extension du CDTV (j'ai retiré le cache). Je suis prêt pour l'insertion
de la carte contrôleur.

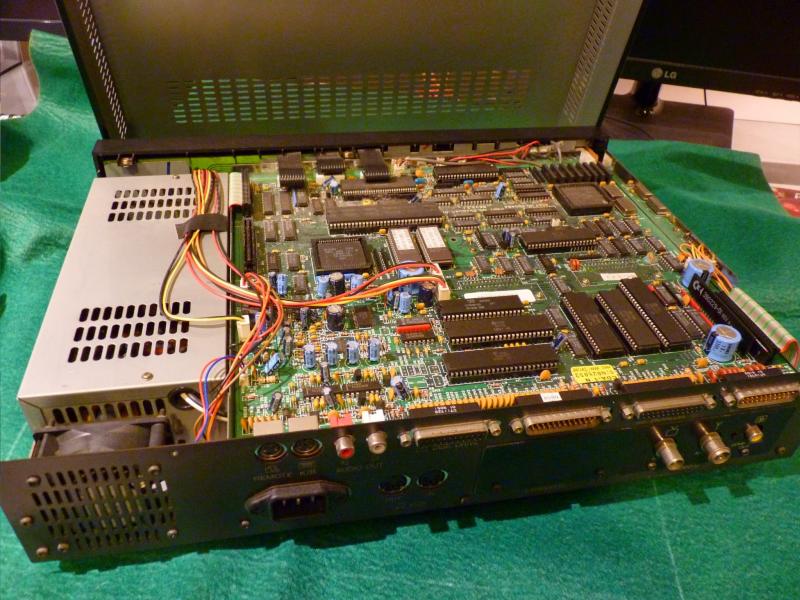

Par curiosité, j'ai ouvert le boîtier du CDTV. Y mettre un disque dur SCSI en interne n'est pas possible, il n'y
a simplement aucune place pour cela.

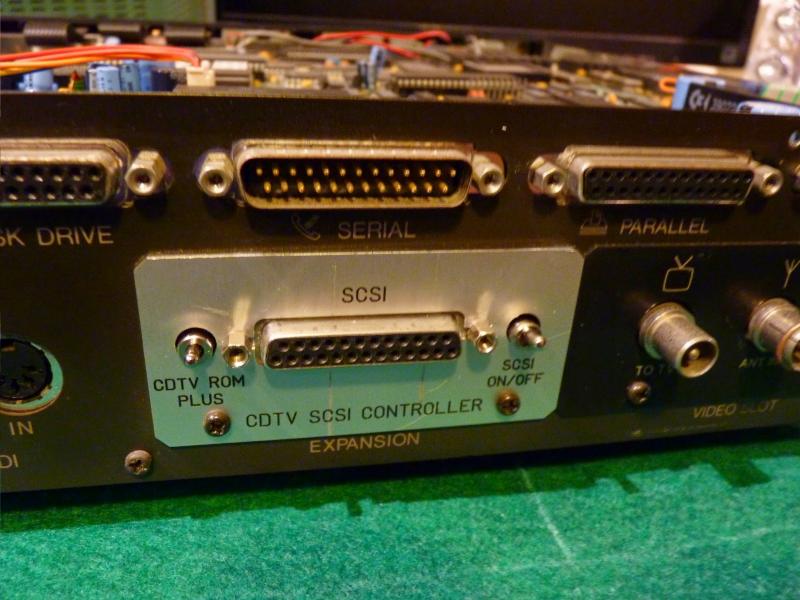

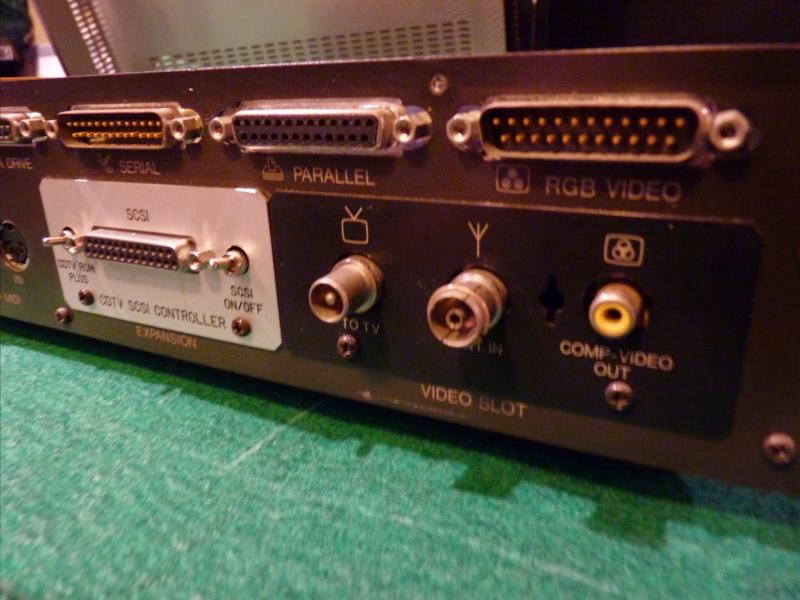

Le CDTV SCSI Controller est à présent installé.
A côté du CDTV SCSI Controller, on peut voir les sorties vidéo RF et composite. Il est intéressant de noter
qu'il s'agit également d'un module d'extension. Vous pouvez utiliser cette sortie en tant que port d'extension
supplémentaire et y brancher d'autres matériels !
Comme l'espace à l'intérieur du CDTV est restreinte, je vais monter le disque dur SCSI dans un boîtier
externe et le brancher sur le port SCSI DB25 de la carte. Cependant, il y a un connecteur SCSI 50 broches
interne, et cela m'a fait réfléchir...
AztecMonster
J'ai trouvé une solution potentielle du nom d'AztecMonster, une carte de 3,5" qui est un adaptateur SCSI/CompactFlash
qui nous vient du Japon (société Artmix).
Elle est conçue pour être utilisée dans les anciens Macintosh 68k et les machines Akai. Elle a aussi été
utilisée par certains amigaïstes, mais nombre d'entre eux ont eu des problèmes avec.
J'ai décidé de tenter quand même l'expérience et j'en ai commandé une. Seuls les Japonais pouvaient
appeler une telle carte "AztecMonster". :-)

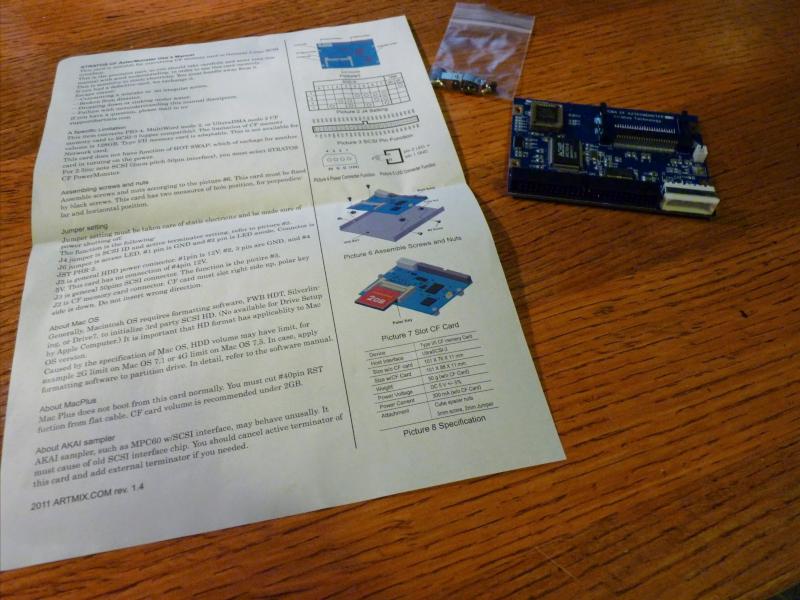

Voici donc la carte AztecMonster, toute neuve, venue du Japon, avec son feuillet d'instructions.

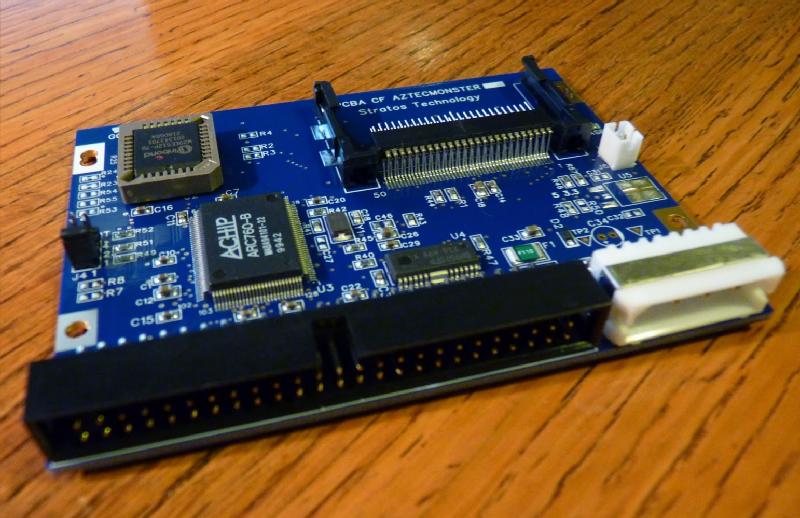

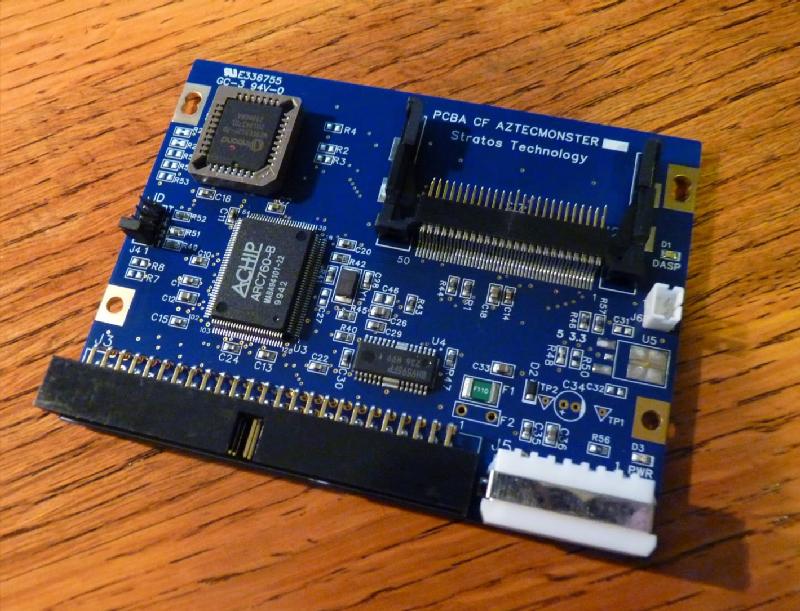

Ci-dessous l'AztecMonster vue de plus près. Vous pouvez voir le connecteur SCSI 50 broches ainsi que le connecteur
Molex d'alimentation.

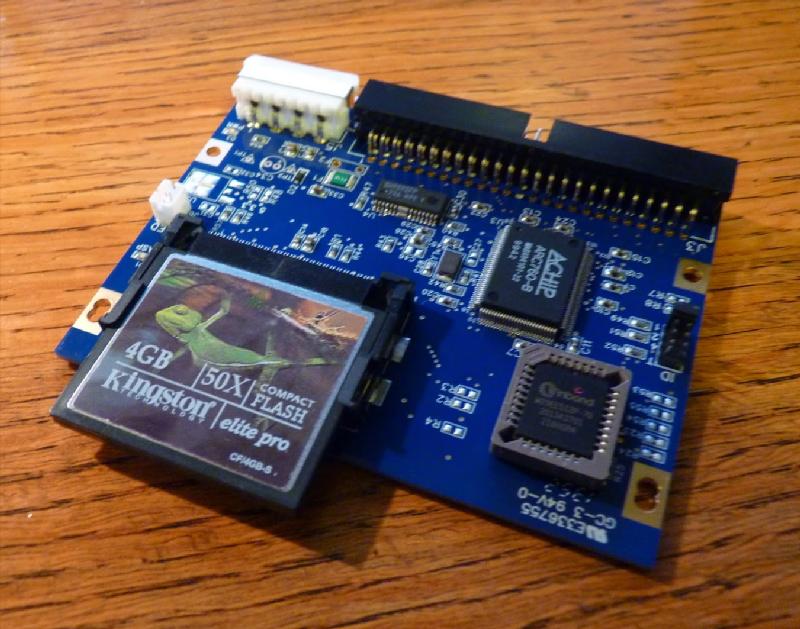

Et ici une vue de l'autre côté montrant le port pour carte CompactFlash.
J'y ai branché une carte CF de 4 Go que j'ai préparée avec WinUAE suivant les instructions de cette
page.

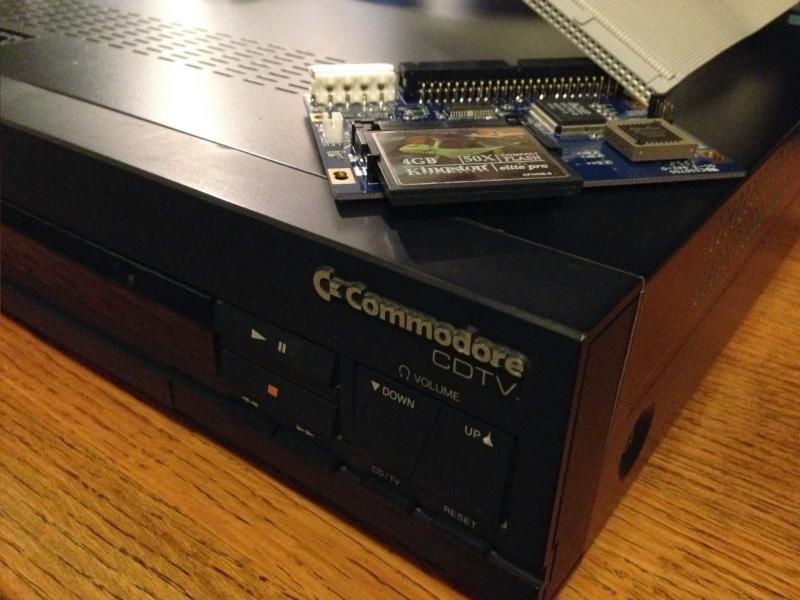

L'AztecMonster et le CDTV, un bon couple potentiel...

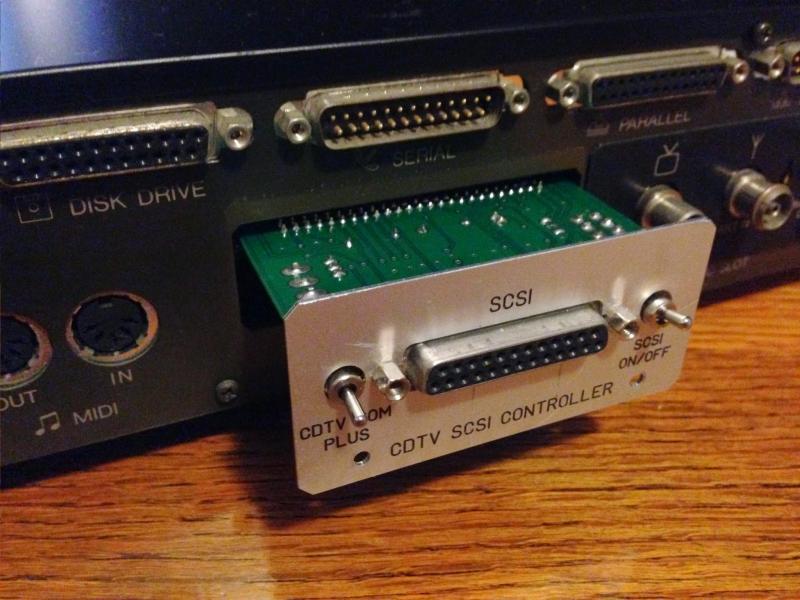

J'ai retiré en partie le contrôleur SCSI de la baie d'extension afin de pouvoir y connecter dessus un câble SCSI 50 broches.

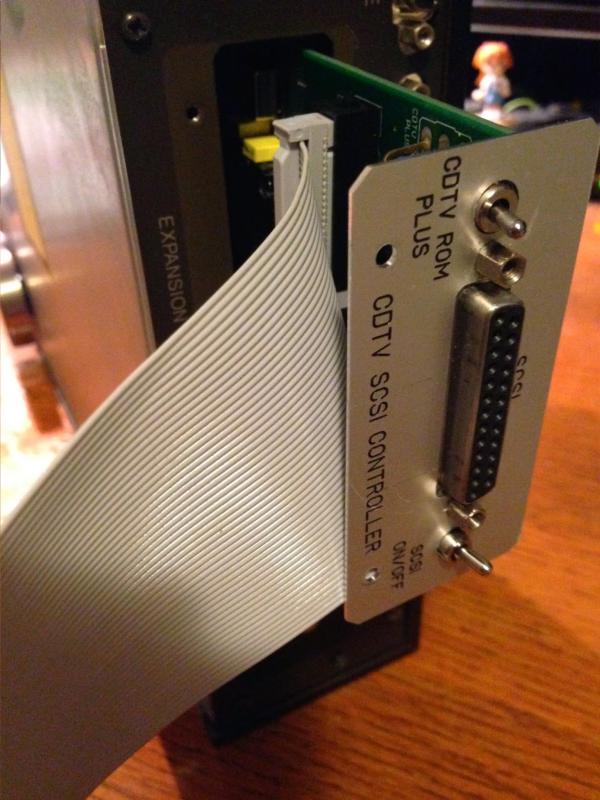

Le câble SCSI est maintenant branché sur le contrôleur.
L'objectif est que si cela fonctionne, j'installerais un répartiteur de courant Molex sur le lecteur de CD
afin d'alimenter l'AztecMonster et donc de pouvoir l'installer à l'intérieur du CDTV. L'AstecMonster est très fin
et devrait rentrer.

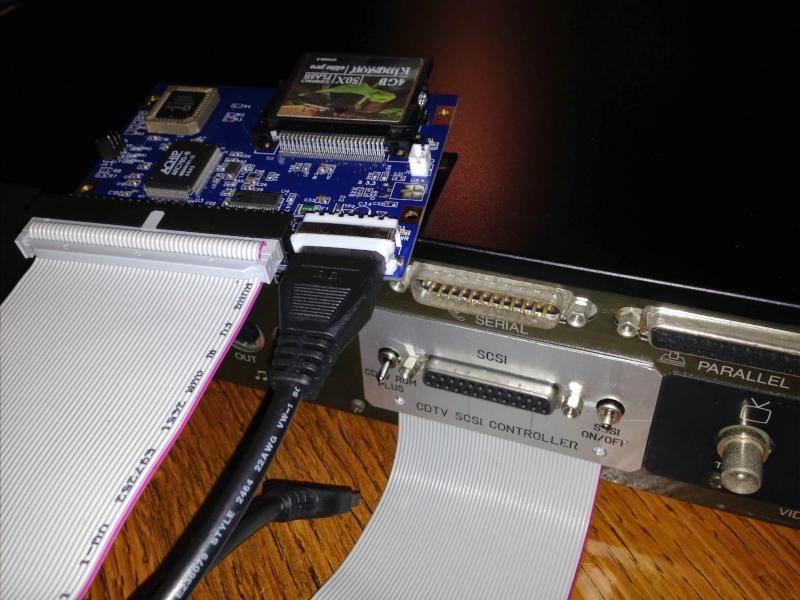

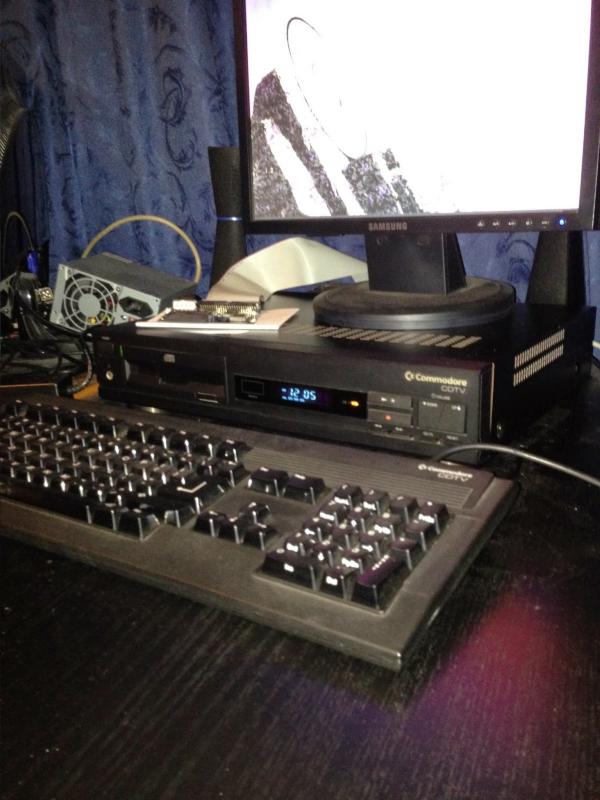

Mais pour ce test, j'ai placé le câble SCSI à l'extérieur du CDTV et j'ai utilisé une alimentation externe
pour alimenter l'AztecMonster.
Tout est maintenant branché mais, malheureusement, je n'obtiens que l'écran de démarrage du CDTV : le disque dur
ne démarre pas...

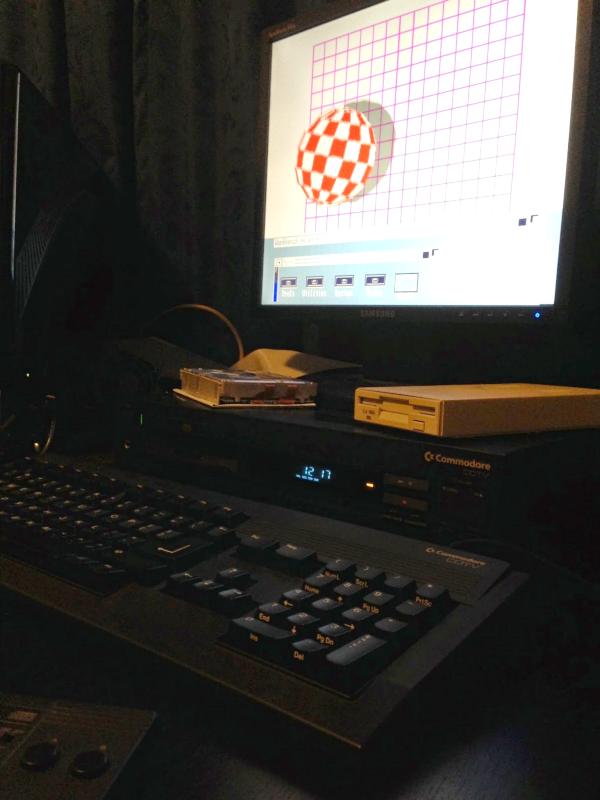

J'ai ensuite tenté de brancher un disque dur SCSI d'amiga 2000 sur le CDTV avec le même câble SCSI. Il a parfaitement
fonctionné. Le CDTV a chargé le Workbench 1.3 et j'ai pu lancer la démo Boing Ball.
Le contrôleur SCSI fonctionne donc bien, mais pas avec l'AztecMonster. Hmmm... J'ai donc décidé de dépoussiérer mon
vieux Amiga 2000HD et d'y connecter l'AztecMonster pour voir s'il fonctionne dessus.

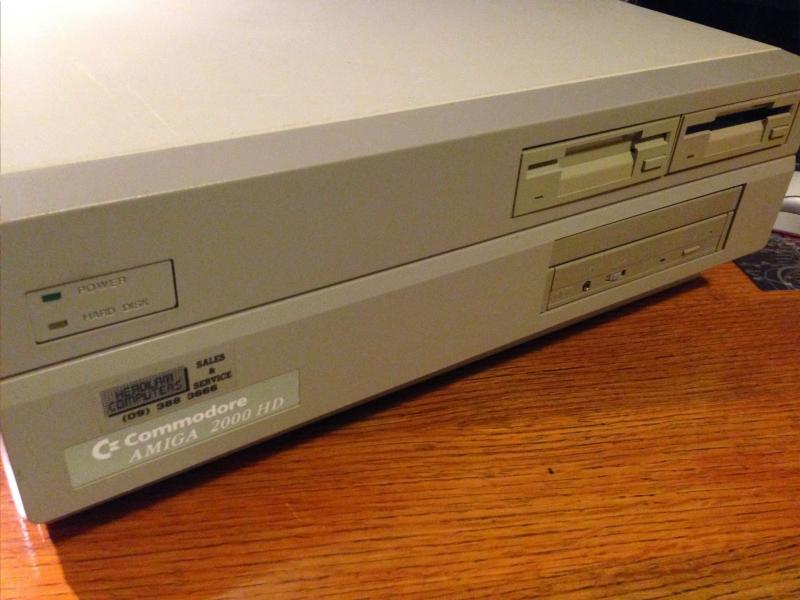

Je possède cet Amiga 2000HD depuis 1991. Il dispose de 8 Mo de mémoire, d'une carte accélératrice 68030 avec MMU
et FPU, de deux lecteurs de disquettes et d'un disque dur SCSI de 1 Go. J'ai aussi ajouté un commutateur de ROM
(1.3, 2.05 et 3.1), un désentrelaceur Indivision ECS et un MegaAChip qui offre 2 Mo de mémoire Chip.
J'ouvre donc l'Amiga pour accéder au contrôleur SCSI.
Ensuite, j'ai débranché le lecteur de CD SCSI et j'ai connecté l'AztecMonster sur l'A2000HD.

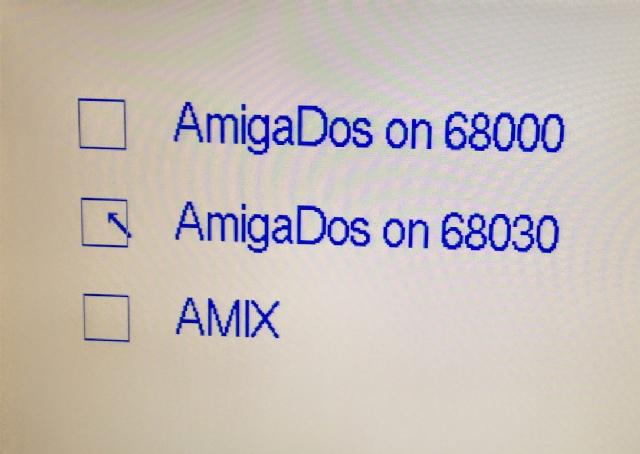

J'ai choisi de démarrer avec le Kickstart 1.3 (mon disque dur a deux systèmes : 1.3 et 3.1). A l'allumage, je
peux choisir trois configurations : AmigaDOS sur 68000, AmigaDOS sur 68030 et AMIX. Ce dernier est une version
commerciale d'Unix que Commodore a sorti sur Amiga 3000UX, mais il fonctionne aussi sur cet Amiga, bien que
je ne l'ai pas encore testé.

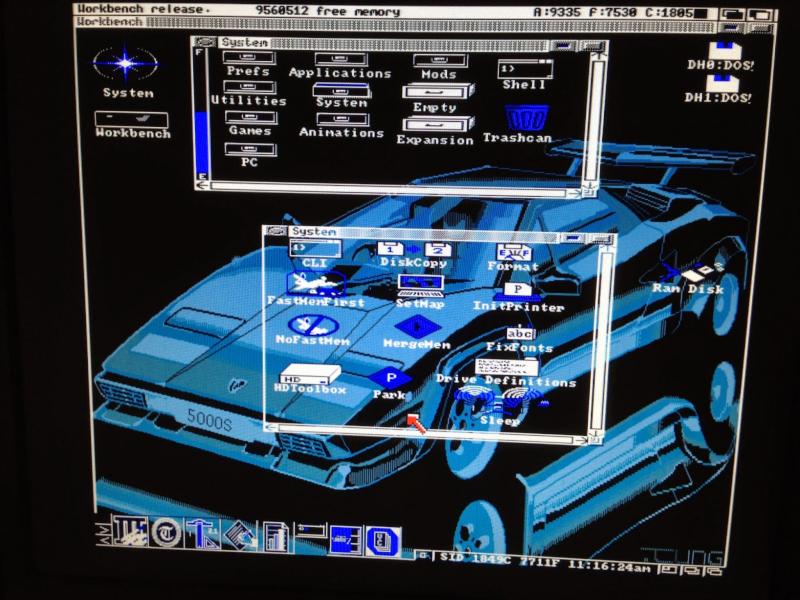

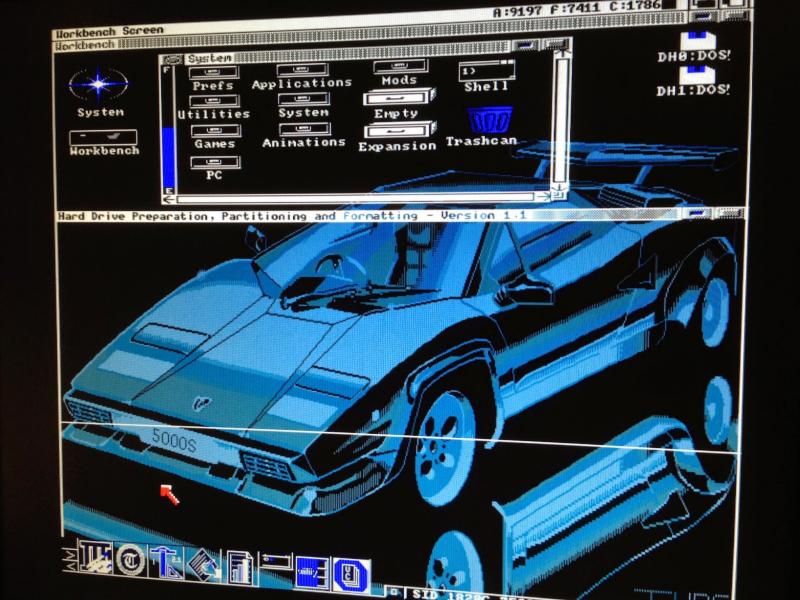

Voici mon Workbench 1.3 très personnalisé.

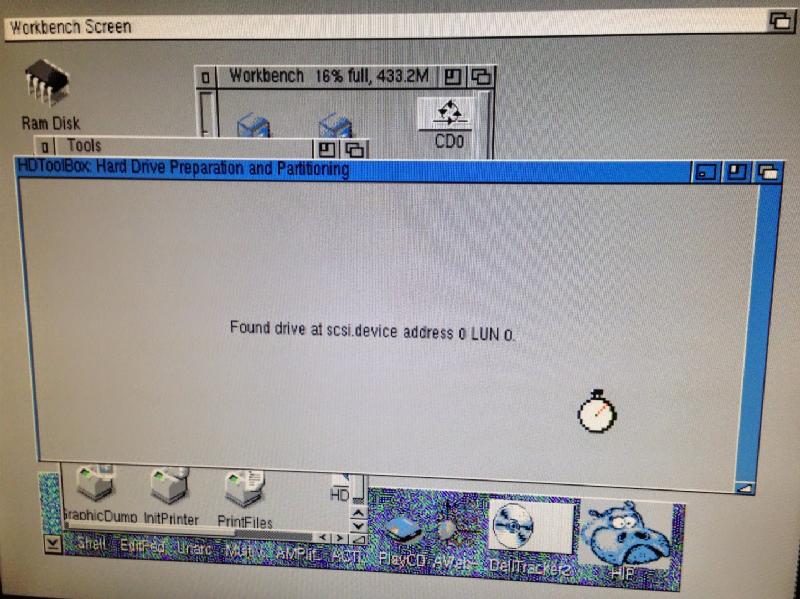

J'ai lancé HDToolbox : la LED du disque dur s'est allumée puis le système a planté lors de la détection des disques.
J'ai donc modifié la position des cavaliers de l'AztecMonster afin d'essayer différents ID SCSI et de désactiver
la terminaison SCSI automatique, mais le résultat est le même à chaque fois.

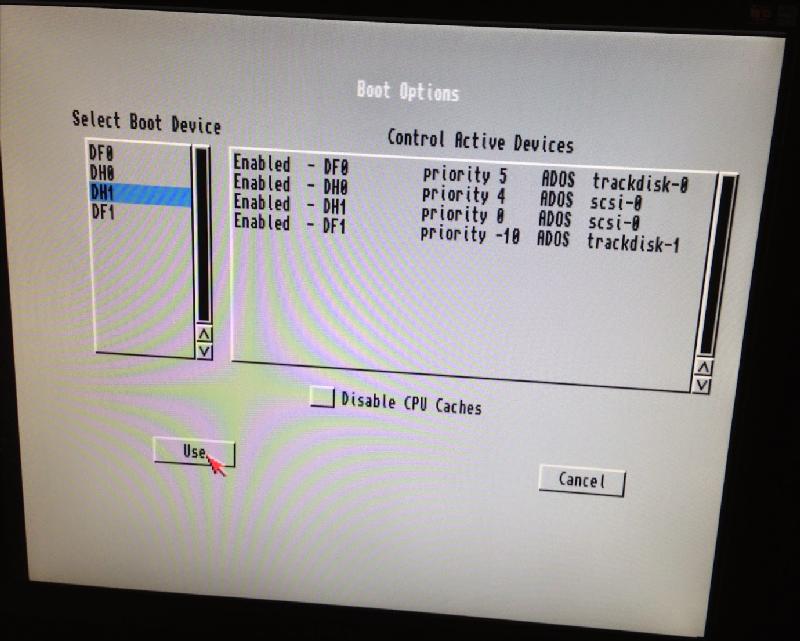

Je me suis donc résolu à utiliser la ROM Kickstart 3.1. Je suis entré dans l'Early Startup Control et j'ai choisi
la partition de démarrage d'AmigaOS 3.9.
J'ai ensuite lancé de nouveau HDToolbox mais le même problème apparaît : gel du système lors de la détection du disque.
Autre test, j'ai utilisé la carte CF de l'Amiga 600 sur l'AztecMonster. Je sais que cette carte fonctionne mais là encore,
avec l'AztecMonster, c'est un échec. On dirait bien que l'AztecMonster ne fonctionne sur aucun de mes Amiga...
J'ai passé beaucoup de temps à essayer de le faire fonctionner, en vain. J'ai appris que d'autres personnes avaient également
des problèmes de gel. Certains ont néanmoins pu faire fonctionner l'AztecMonster, mais pour le moment, je ne sais pas
comment le rendre opérationnel sur mes machines.
Bilan
En conclusion, j'ai donc prouvé que je pouvais brancher des disques durs SCSI sur le CDTV, démarrer sur un Workbench 1.3
et utiliser divers programmes. Le CDTV SCSI Controller fonctionne donc bien. Cependant, ce n'est pas le cas de
l'AztecMonster.
Nom : CDTV SCSI Controller 1.7 et AztecMonster.
Constructeur : Antonio Pagliaro et Artmix.
Genre : contrôleur SCSI et adaptateur SCSI/CompactFlash.
Date : 2013 et 2012.
Prix : 78 euros et 130 $.
|
|
