En pratique : Utilisation du SCSI de la BlizzardPPC 603e+
(Article écrit par Lionel Muller et extrait d'Amiga Power - janvier 2006)
|
|
Le bon branchement des périphériques en SCSI est primordial pour une bonne stabilité du système mais il est
souvent ignoré ou méconnu. Voici un petit dossier qui vous apportera quelques éclaircissements.
Petit rappel
Le SCSI (Small Computer System Interface, prononcé "sceuzi") offre de bonnes performances car plusieurs
périphériques peuvent fonctionner en même temps en utilisant très peu de ressources du processeur, contrairement
à l'IDE ou au port parallèle. La raison principale en est qu'il utilise le DMA (Direct Memory Access). Il est de
plus multitâche et permet de brancher de nombreux périphériques.
D'un point de vue purement technique, il est mieux conçu et donc plus fiable que l'IDE mais son prix est plus élevé.
Le bus SCSI de la BlizzardPPC 603e+
Le SCSI est de type Fast SCSI-2 à base de Symbios 53C710 fonctionnant en busmaster DMA.
Le connecteur est un mini SubD50 et l'ID du contrôleur est 7.
Le périphérique logique est nommé "blizzppc.device".
D'après la norme, il est en 8 bits (on peut connecter huit périphériques au total, contrôleur compris) et nécessite
une terminaison active ou parfaite renforcée (FPT) à chaque extrémité.
Enfin, la vitesse maximale du bus en mode synchrone est de 10 Mo/s théorique.
Câble, nappe et terminateur

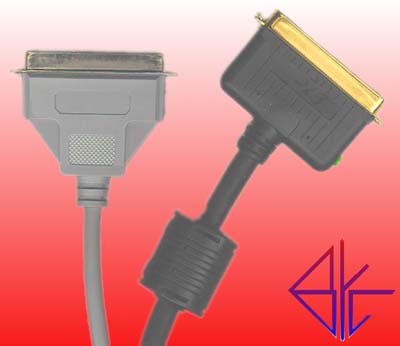

Un câble de bonne qualité (voir figure 1, le mauvais est à droite, le bon à gauche) est cher, épais (il est bien blindé
et une plus grosse section limite les pertes en ligne), souple (un câble rigide engendre du bruit), dispose
d'anneaux de ferrite (ces anneaux évitent les perturbations des hautes fréquences), lourd (il contient du métal),
a des connecteurs blindés et dorés à l'or pour éviter l'oxydation.
Figure 1

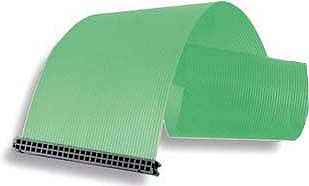

Une bonne nappe (voir figure 2) est en téflon, pas en PVC. En effet, ce matériau permet une meilleure isolation
diélectrique des lignes (le signal d'une ligne n'est pas perturbé par celui du fil voisin). Les connecteurs ont
quatre points de contact par fil contrairement à la quasi-totalité des connecteurs du commerce qui n'en comportent
que deux. Cette disposition permet de s'assurer que le contact aura toujours lieu.
La nappe la plus courante est celle comportant 50 broches, appelée également "narrow" par opposition à la nappe "wide".
Figure 2
La terminaison doit se faire aux extrémités du bus uniquement.
- Bouchon interne : il existe des "bouchons" internes qui se fixent à la fin d'une nappe SCSI. Ils sont d'ailleurs
généralement intégrés à cette nappe. Il en existe des modèles actifs, toujours préférables mais il est plus économique
d'utiliser les terminaisons intégrées aux périphériques.
- Activation par cavalier : la plupart des périphériques comportent ce genre de terminaison qui présente l'avantage
de ne pas risquer de perdre les résistances. De plus, ce dispositif commande généralement une terminaison active.
Ce cavalier s'appelle généralement TE (Termination Enabled). Attention, il ne faut pas le confondre avec le
cavalier TP (Termination Power) qui indique que le périphérique doit donner la tension de terminaison
(on peut laisser ce cavalier en place, quelle que soit la position du cavalier TE).
- Activation par interrupteur : assez fréquente sur les périphériques externes (scanner), elle se rencontre aussi
parfois sur des périphériques internes. Il suffit de déplacer le curseur du bon côté.
ID et LUN
On entend toujours parler d'ID SCSI, mais presque jamais de LUN (Unité Logique). Pourtant, c'est bien ce dernier
élément qui est le plus important.
En effet, c'est aux LUNs (Unités Logiques) que s'adressent les ordres. Cependant, comme la plupart des périphériques
n'ont qu'une seule Unité Logique, cet abus de langage n'a pas trop de conséquence. Lorsqu'un périphérique n'a
qu'une seule Unité Logique, celle-ci porte le numéro 0 (1 dans le cas de la BlizzardPPC 603e+). Les périphériques
qui en comportent plusieurs, sont par exemple les disques Bernouilli Dual de Iomega, les juke-box, les tours de
CD et les systèmes RAID. Sur les gros systèmes, il est également fréquent que les contrôleurs gèrent plusieurs disques.
Autre confusion, les ID SCSI n'ont aucun rapport avec l'emplacement du périphérique dans la chaîne. On peut
parfaitement mettre les périphériques comme on veut par exemple 4-6-0-5-1, du moment que les extrémités de la
chaîne sont correctement terminées.
Stratégies de choix des ID
Plus l'ID est élevée, et plus le niveau de priorité du périphérique sera élevé. C'est pour cette raison que
l'ID du bus SCSI de la BlizzardPPC 603e+ est 7.
Ensuite, les autres périphériques peuvent être placés indifféremment en gardant à l'esprit que les périphériques
les plus lents (scanners, bandes, lecteurs et graveurs de CD) doivent être placés sur les adresses les plus hautes
disponibles. Les disques durs peuvent occuper n'importe lesquelles des adresses restantes et inférieures. L'idéal
serait de regrouper les périphériques les plus lents d'un côté et les plus rapides de l'autre.
Mode de transfert asynchrone ou synchrone ?
Le mode synchrone permet d'atteindre un taux de transfert théorique de 10 Mo/s contre 5 Mo/s pour le mode asynchrone.
On peut facilement régler le mode de transfert via le BIOS de la BlizzardPPC.
Voici comment ça marche : à un instant donné, si tous les périphériques se partageant le bus SCSI (c'est-à-dire échangeant
des données) sont configurés en mode synchrone (et en sont capables, bien sûr), alors le bus sera synchrone.
A partir de cette situation, il suffit qu'à l'instant suivant un périphérique asynchrone veuille communiquer,
et immédiatement toute la chaîne repassera en mode asynchrone.
Il semblerait que les disques durs, lecteurs et graveurs de CD soient synchrones alors qu'a priori les lecteurs Zip
et les scanners fonctionnent uniquement en asynchrone mais rien ne vous empêche de vérifier dans le manuel de vos
périphériques. Pour la petite histoire, mon disque dur IBM Ultrastar 36LP (18,2 Go, 7200 RPM, Ultra160 SCSI-3,
68 broches, modèle DPSS-318350) affiche 3,4 Mo/s en asynchrone sous SysSpeed contre 7,8 Mo/s en mode synchrone !

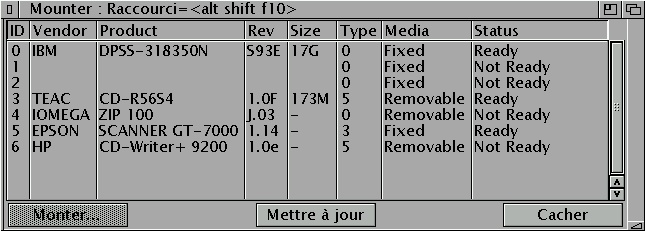

Cas pratique (voir figure 3)
Figure 3
Avant toute chose, démarrez votre Amiga et appuyez sur ESC pendant le démarrage pour accéder au BIOS de la Blizzard.
Dans l'onglet "SCSI", vérifiez bien que tout soit sur "LUN 1", "auto" pour les autres et "no CDRom mount".
Voici mes périphériques SCSI : un graveur CDRW (narrow), un graveur CDR (narrow), un disque dur (wide, 68 broches),
un lecteur Zip (narrow) et un scanner (mini subD50). Je dispose d'une nappe narrow à 8 connecteurs, d'un adaptateur
narrow-wide (pour le disque dur), de deux adaptateurs mini SubD50-narrow et d'un câble mini SubD50-mini SubD50.
BlizzardPPC 603e+ ID=7 (terminaison active).
(adaptateur mini SubD50-narrow) (connecteur 1).
(adaptateur narrow-wide) (connecteur 2).
Disque dur ID=0.
Graveur CDR ID=3 (connecteur 3).
Graveur CDRW ID=6 (connecteur 4).
Lecteur Zip ID=4 (connecteur 5).
(connecteur 6 et 7).
(adaptateur mini SubD50-narrow) (connecteur 8).
Scanner ID=5 (terminaison active).
Ma chaîne SCSI du point de vue des ID se présente donc comme ceci : 7-0-3-6-4-5. Le scanner est en fin de chaîne malgré
un ID de 5 alors que le disque dur (en ID 0) est juste après le port SCSI de la Blizzard. Je peux donc encore brancher
deux périphériques et leur attribuer les ID 1 et 2.
Dernières recommendations
- Utilisez un adaptateur narrow-DB25 (vers l'extérieur pour y brancher le scanner par exemple) est une très mauvaise
idée si les périphériques qui suivent sont autre qu'en DB25. En effet, dans ce cas précis, le signal est réduit de 50
à 25 et il n'y a aucun moyen de régénérer ce qui manque.
- Évitez les bifurcations à tout prix car il y aura forcément des pertes de signal et des problèmes de terminaison.
