David Brunet
|
|
|
|
Matériel : AVideo YC
(Article écrit par Laurent Camarasa et extrait d'Amiga News - septembre 1993)
|
|
AVideo YC, le trois-en-un de la vidéo
La société Archos, bien connue pour ses cartes AVideo 24 bits bon marché, récidive avec un boîtier
externe pour tous modèles d'Amiga combinant plusieurs fonctions vidéo : genlock, capture vidéo et affichage.
L'AVideo YC est le croisement d'une carte vidéo en 724x566 maximum, d'un genlock et d'un numériseur
vidéo en "temps réel", le tout en 24 bits, s'il vous plaît. Elle dispose de deux tampons vidéo 12 bits que l'on
peut utiliser en commun (sans manipulation) pour avoir un tampon 24 bits.
Cette carte se monte en externe, ce qui permet de l'utiliser sur tout Amiga, mais Archos préconise
l'utilisation d'une machine accélérée (à vitesse d'utilisation tout juste acceptable sur A1200).
Il faut également beaucoup de mémoire (une image 24 bits en 724x566 pèse 1229 ko de données brutes,
sans compter la mémoire nécessaire aux programmes de gestion de la carte). Le rapport qualité/prix est
exceptionnel (4990 FF en général), mais la carte ne s'adresse donc à priori qu'à des chanceux qui disposent
d'Amiga "costauds".
Installation
Le paquetage se compose d'un manuel (en anglais, ce qui est regrettable, surtout pour une société française),
de quatre disquettes, d'un câble, et d'un boîtier de dimensions réduites.
Le branchement de la carte AVideo YC ne pose aucun problème puisqu'il suffit, après avoir éteint son Amiga
(!), de débrancher le câble vidéo, d'insérer la fiche mâle de la carte dans le connecteur vidéo de l'Amiga, et de
rebrancher le câble derrière l'AVideo. Ensuite, on relie le câble parallèle (fourni) entre le port parallèle et le
connecteur situé sur la carte.
L'installation matérielle finie, on peut alors passer à l'installation logicielle. La disquette d'installation
comporte tous les programmes de gestion de la carte, et il suffit de double-cliquer l'icône "AVInstall".
La procédure automatique d'installation démarre alors.
Il faut environ 1,3 Mo de libre sur le disque dur pour installer les programmes, et plus de 4 Mo si l'on veut
installer les images de test. Ces images permettent de régler la carte à l'aide de trois potentiomètres situés
sur le dessus de l'AVideo YC.
Il n'y a rien à dire sur l'installation, tout étant automatique. Je reprocherai quand même au programme de modifier
la user-startup sans demander la permission, car lorsque l'on fait ses assignations avec un utilitaire au lieu
de le faire dans la user-startup, ça fait désordre... L'utilisation du fameux Installer de Commodore aurait donné
un ton plus "pro".
Philosophie
La philosophie de la partie logicielle de l'AVideo consiste en un gestionnaire (AVideo) autour duquel
gravitent plusieurs programmes :
- AVCmd envoie des commandes au gestionnaire.
- AVRemap transforme les images 12/24 bits PAL/YC en images IFF YC, ou assemble des images 12/24 bits YC en une animation
au format spécifique AVAnim.

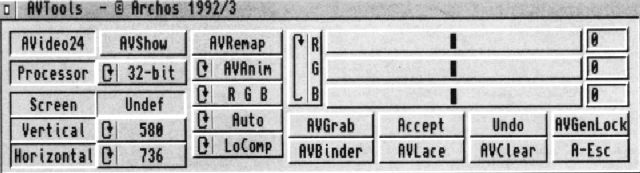

- AVTools est une interface Intuition rassemblant la majeure partie des logiciels fournis de façon à les utiliser
avec la souris et des requêtes au lieu d'entrer des paramètres au clavier.
- AVBinder masque une image 24 bits avec une image en 16 couleurs.
- AVPop modifie la graphics.library et force les programmes comme CanDo ou Scala à afficher leurs écrans par
dessus une image 24 bits préalablement chargée (de façon automatique) dans le tampon de l'AVideo YC.
Utilisation
La première utilisation de l'AVideo YC est l'affichage d'images en 24 bits. Celles-ci peuvent provenir par
exemple de votre logiciel de lancer de rayons favori (avec l'option de rendu 24 bits appropriée...). Après avoir
lancé AVideo on appelle AVCmd qui, sans arguments, permet d'incruster une image 24 bits dans
l'image générée par la vidéo de l'Amiga au travers de la couleur 0. Une requête
demande l'image 24 bits à charger, et après un certain temps sur A1200, l'image apparaît au fond du
Workbench. Ce délai est dû au temps de transfert entre la mémoire et le tampon
de la carte.
Attention lors du chargement, le programme réserve temporairement beaucoup de mémoire vive et donc il se
peut que le message "Out of memory" surgisse dans la fenêtre du gestionnaire AVideo. La mémoire est
restituée dès que le transfert dans le tampon est fini. Ce transfert s'opère (je suppose) par
le port parallèle ce qui explique la présence du câble dont je parlais au début.
La carte offre aussi une fonction genlock qui permet d'afficher en temps réel une source vidéo YC
ou PAL au travers de la couleur 0. Cet aspect intéressant de la carte permet de créer par exemple
des présentations très évoluées à condition d'acquérir un ensemble de pilotage de magnétoscope. Des
applications, dans l'enseignement en particulier, sont tout à fait envisageables et ce à un niveau
professionnel.
Numérisation
La fonction la plus impressionnante reste l'option "Freeze", autrement dit gel d'image.
Il est possible de visualiser la source YC ou PAL relié à la carte en temps réel et,
en pressant un bouton, de figer l'image vidéo pour pouvoir la sauver puis la modifier
comme n'importe quelle image 24 bits. Les possibilités sont immenses, comme la création
d'une encyclopédie illustrée, d'un diaporama extrêmement réaliste, ou le trucage d'images
(exemple : on numérise deux personnes, et on effectue une déformation entre les deux images ;
ce procédé peut permettre d'obtenir des effets spéciaux n'ayant rien à envier à Michaël Jackson
- Cf. Black or White...).
La qualité des numérisations est moyenne en PAL (c'est-à-dire en passant par un câble Cinch), elle
doit certainement être meilleure par l'entrée YC. Je n'ai hélas pas pu tester cette entrée car
mon caméscope n'a qu'une sortie composite.
A noter un petit problème de logiciel : lorsqu'on convertit une image entrelacée YUV en RGB
avec AVRemap, il semble qu'une ligne sur deux soit légèrement décalée, ce qui donne une impression un peu floue.
AVPaint
AVPaint est le logiciel de dessin fourni avec l'AVideo YC. Il permet de dessiner en 24 bits,
c'est-à-dire en 16 millions de couleurs. Ce logiciel de dessin dispose des options classiques
(dessin au trait. vaporisateur, etc.) mais n'est pas exceptionnel. De plus, de par la conception de la
carte (transfert d'une image depuis la RAM dans le tampon de l'AVideo), le logiciel est très lent,
ce qui ne le rend pas très agréable à utiliser.
Animation avec AVideo YC
L'AVideo YC offre encore une possibilité très intéressante : l'animation 12 bits.
Je n'ai hélas pas pu tester cette option simplement par manque de mémoire.
AVTools permet de créer des animations de façon automatique, mais attention à la mémoire !
Même si l'AVideo YC dispose d'un procédé matériel pour la compression-décompression, la mémoire
part vite avec des images de 800 ko. Notez que 25 images par seconde représente une vitesse
impressionnante, reste à savoir si la mémoire disponible est suffisante pour animer de façon acceptable !
Il faudra de plus un système accéléré (68030 minimum) pour que l'ordinateur puisse suivre le rythme de la carte.
Des... surprises
Ma carte (la deuxième fournie par Archos) n'a fonctionné que sur mon A1200 (2 Mo de mémoire Chip,
disque dur). Sur mon A500, sur un A3000 ou sur un A4000, je n'ai pas réussi à la faire marcher,
de même que sur un autre A1200 (2 Mo de mémoire Chip, 4 Mo de mémoire Fast, pas de disque dur...).
D'après Archos, il y a eu quelques problèmes avec les premières cartes mais les exemplaires livrés
actuellement fonctionnent sur tous les Amiga accélérés.
Sur mon A1200, tout était parfait : affichage 24 bits, genlockage, numérisation
en temps réel... Assez impressionnant, il faut bien l'avouer.
Voici un tableau donnant les vitesses d'animation (d'après Archos) :
En mode AVNMY, l'image est conforme à l'original 12 bits :
- Haute résolution entrelacée : 9 images par seconde.
- Haute résolution non entrelacée : 17 images par seconde.
En mode AVNMYD, l'image est légèrement dégradée :
- Haute résolution entrelacée : 12,5 images par seconde.
- Haute résolution non entrelacée : 25 images par seconde.
Enfin...
La carte AVideo YC, de par son prix, pourrait laisser penser qu'elle est destinée à
l'utilisateur amateur de vidéo... Hélas, pour pouvoir utiliser correctement les options les
plus intéressantes, il faut impérativement une machine "gonflée" : carte accélératrice pour
les transferts mémoire vive -> tampon vidéo et surtout la manipulation des images 24 bits, mémoire
conséquente pour stocker les images et pour AVPaint (qui réclame tout de même entre 5 et 6 Mo de mémoire !).
Pour visualiser des images de synthèse en 24 bits, c'est parfait.
Pour ce qui est de la numérisation en temps réel, il faut avouer que c'est une option très
intéressante car puissante et facile à mettre en oeuvre. C'est le point le plus positif de cette carte.
L'AVideo YC m'a laissé une assez bonne impression, car elle rassemble plusieurs fonctions puissantes
en un seul appareil, mais me elle semble "coincée" entre le domaine amateur et le domaine professionnel.
En bref
Les plus :
- Facilité d'installation (carte externe).
- Numérisation en temps réel.
- Possibilité de synchroniser l'affichage d'images AVideo et Amiga.
Les moins :
- Pas d'utilisation d'Installer.
- Manuel en anglais.
- Nécessité d'une grosse configuration.
Nom : AVideo YC.
Constructeur : Archos.
Genre : carte graphique/tampon de trame.
Date : 1993.
Prix : 4990 FF.
|
|
