Matériel : Ariadne
(Article écrit par Pascal Rielland et extrait d'Amiga News - juin 1995)
|
|
Les bureaux de production d'Amiga News fonctionnent depuis peu sous réseau Ethernet grâce à deux cartes Ariadne, une carte
A2065 de Commodore et une carte AmigaNet. Auparavant, nous avons connu quelques années de "réseau disquette", suivies par
quelques années de "réseau SyQuest". Évidemment, un réseau Ethernet est un pas de plus vers l'anéantissement des contacts
humains. On n'entendra plus la voix du collègue qui demande que "l'on se grouille" de copier un fichier sur sa disquette...
le progrès c'est le progrès. Ici, Pascal Rielland teste la carte Ariadne pour vous.

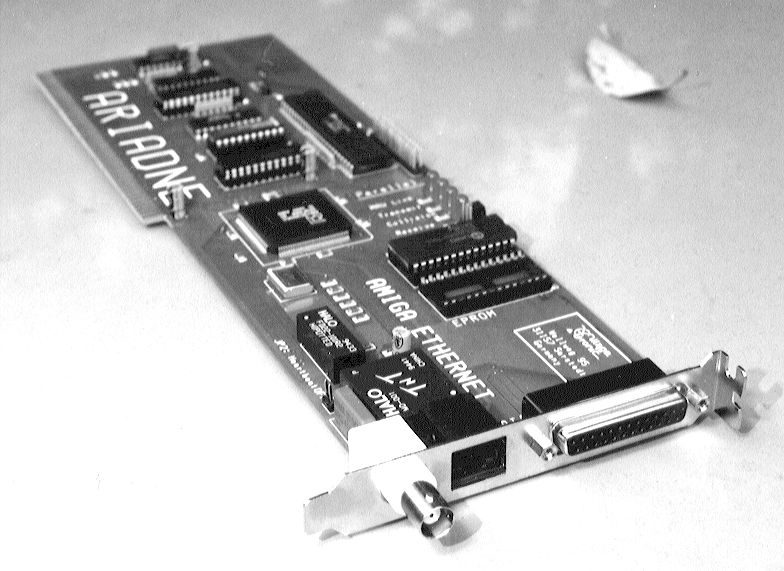

Dans le paquetage Ariadne on trouve une carte Zorro II d'apparence fort sympathique avec un connecteur BNC, un connecteur RJ45,
quatre LED indiquant l'état de la connexion, un peu de mémoire (32 ko) et un emplacement pour une PROM de démarrage pour une
machine sans disque dur. La nouveauté réside en la présence de deux ports parallèles (un externe et un interne) qui pourront
servir à la connexion d'autres machines ne possédant pas de bus Zorro (il existe une carte réseau PCMCIA pour A600-1200).
Une disquette contient le logiciel Envoy avec les pilotes compatibles SANA-II pour cette carte, et pilotes Ethernet et parallèle
(ils fonctionnent sans problèmes sous TCP/IP et sûrement sous AmiTCPIP).
L'installation
C'est celle d'un réseau Envoy normal. Pour une utilisation combinée d'un port parallèle et du port
Ethernet, la configuration devient légèrement plus complexe. Il en serait de même pour une machine assurant la liaison entre
deux réseaux distincts et comportant deux cartes Ethernet. Le réseau parallèle est vu comme indépendant.

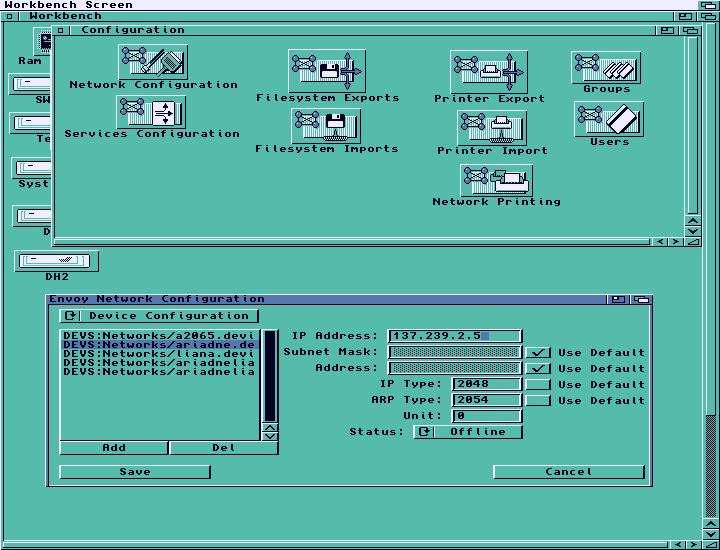

Ce qui nous amène à parler de serveur de royaume : d'abord on déclare les périphériques logiques utilisés, par exemple ariadne.device (port
Ethernet) et ariadneliana.device (port parallèle de la carte ; pour choisir entre les deux ports il suffit de changer le numéro
d'unité). Chaque périphérique logique doit posséder une adresse IP différente. Il ne faut pas oublier de passer le périphérique logique
au status "on-line".

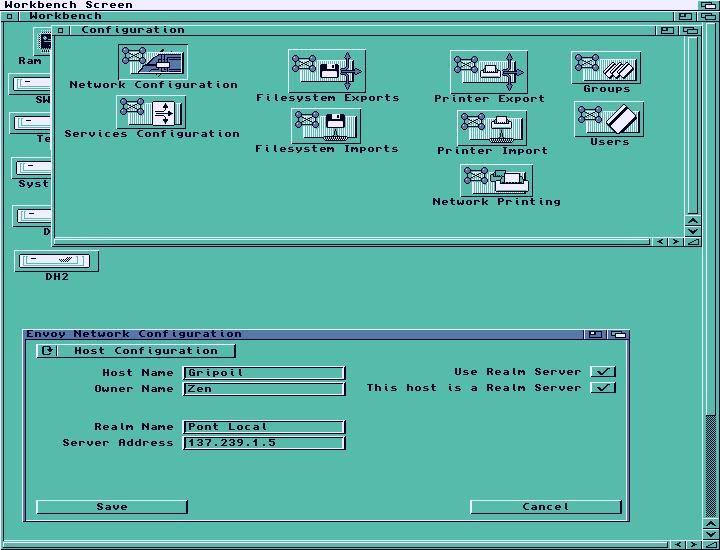

On peut maintenant définir le lien qui va exister entre ces deux réseaux physiquement séparés. Au niveau de la configuration du
poste, on définit celui-ci comme un serveur de royaume et on lui donne une adresse parmi celles définies avant.

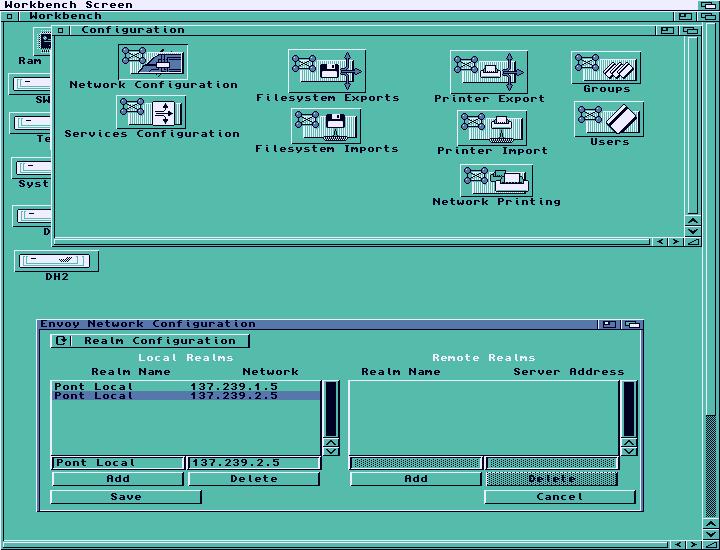

La configuration
du royaume consiste en la définition d'un nom logique reliant les deux adresses (ou plus). Dans mon exemple, ces adresses IP
varient uniquement sur le troisième mot, car le masque défini étant celui par "default" (255.255.255.0) seules les dernières
adresses IP seront validées par le dernier mot et sont autorisées pour les stations connectées. Au sujet du masque : ce champ
permet de classer les réseaux en groupes et sous-groupes, et de séparer les utilisateurs de regroupement, qui peuvent aller
jusqu'à une échelle planétaire... On peut aussi définir le réseau physique où s'effectuera la connexion au démarrage :
il vaut mieux se connecter sur un brin Ethernet que sur un port parallèle...
En fonctionnement

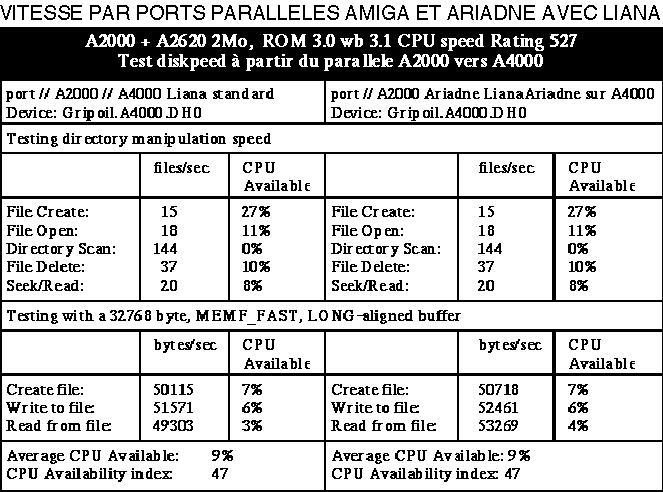

Par le port parallèle de l'Amiga, en utilisant Liana et un câble parallèle spécial, on obtient un débit de 50 ko/seconde. En
utilisant le port parallèle de la carte Ariadne on augmente un petit peu le débit (voir tests de performance).

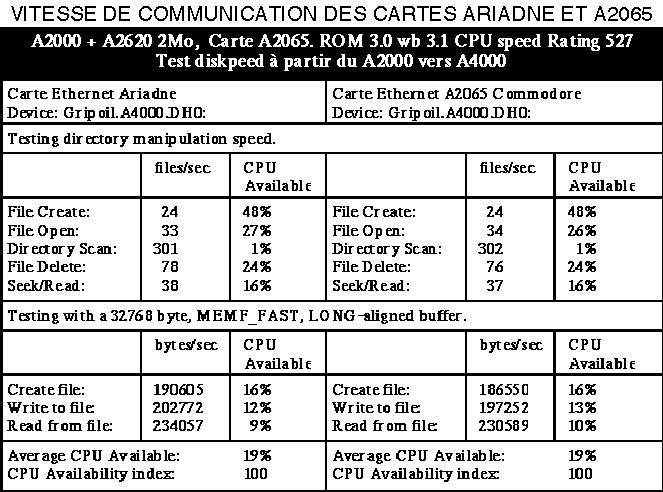

Pour la connexion Ethernet, la carte Ariadne est un peu plus rapide que l'A2065. Que ce soit en connexion parallèle ou Ethernet,
le fonctionnement reste le même : transparent ; les mêmes unités peuvent être montées, seule la vitesse d'accès diffère.
Une bizarrerie
La LED de collision reste toujours allumée, alors qu'aucune réelle collision ne s'est produite (on peut détecter des réémissions
dues à des collisions avec l'utilitaire Ping de TCP/IP).
Les avantages de cette carte, outre la légère accélération des débits, sont :
- Une faible consommation (l'A2065 est une carte d'ancienne technologie et consomme énormément pour les petites alimentations
de nos Amiga 4000).
- Les deux ports parallèles qui peuvent être utilisés en réseau ou en parallèle standard (en utilisant le ariadnepar.device).
On peut ainsi connecter plusieurs machines ne possédant pas de carte Ethernet, plus une imprimante.
Les tests ont été réalisés entre un A2000 avec une A2620 et une carte Ethernet A2065 Commodore et un A4000 équipé d'une Warp Engine
à 40 MHz et, soit une 2065, soit la carte Ariadne, ces deux cartes cohabitant parfaitement.
Le seul gros défaut de la carte est son prix par rapport à une configuration matérielle identique sur PC... Le débit pourrait
augmenter avec une carte Zorro II ou III mais ne dépassera jamais 800 ko/seconde en Ethernet standard.
Nom : Ariadne.
Constructeur : Village Tronic.
Genre : carte réseau (interface Ethernet).
Date : 1994.
Prix : 1950 FF.
|
|
