Bidouille : Réalisation d'un lecteur de disquette externe amorçable
(Article écrit par Fabrice Boussard et Serge Lempereur et extrait d'A-News (Amiga News) - février 1990)
|
|
Cette seconde réalisation (la première est ici) permet de faire
démarrer directement un programme sur un lecteur de disquette externe. Vu le prix actuel des disquettes 3,5",
il est préférable d'utiliser le système avec les lecteurs externes 5,25".
Schéma de principe n°1
Support du CIA A à modifier :
Remarque : le fait de changer uniquement les lignes de sélection SEL0 et SEL1 ne résoud pas entièrement
le problème car lorsque l'on démarre sur le lecteur externe, on déconnecte le lecteur interne. Pour pallier
à cet inconvénient, on rajoute un circuit électronique pour signaler à l'Amiga la présence de son lecteur 3,5".

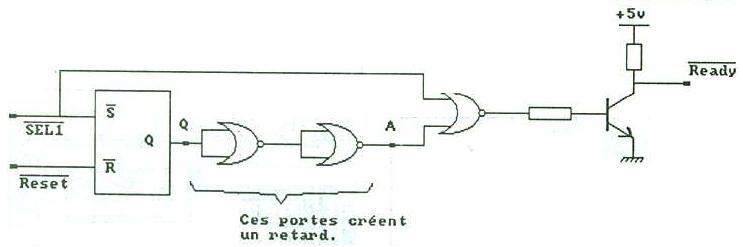

Schéma de principe n°2
Théorie
Le but de cette modification est d'intervertir les lignes de sélection des lecteurs interne et externe, c'est-à-dire
les lignes de sélection SEL0 et SEL1. Or, le fait d'intervertir ces deux lignes ne permet plus d'utiliser le lecteur
interne. Il faudra donc recréer le signal "READY" pour que l'Amiga puisse reconnaître la présence du lecteur 3,5".
Pratique
Pour la réalisation pratique de l'inversion des lignes de sélection, on utilisera trois supports de circuit intégré
pour éviter d'avoir à souder directement sur le CIA A (8520). Il sera possible de faire fondre les pattes 13
et 14 du support B (voir figure) pour pouvoir souder facilement les fils à relier à l'inverseur.
Électronique
Pour que l'Amiga puisse reconnaître tous ses lecteurs, il envoie une sélection à chacun de ses lecteurs, et
ceux-ci doivent lui renvoyer un ordre de "READY" pour signaler leur présence (réalisé par la bascule D pour les
lecteurs 5,25 voir cet article).
Donc pour démarrer sur un lecteur externe, il suffit d'intervertir les lignes SEL0 (du lecteur interne) et SEL1 (du lecteur
externe). On réalisera cette opération au niveau du support du circuit intégré.
Pendant l'étape d'initialisation du système, il faudra boucler la sélection du lecteur interne (SEL1) avec la ligne
"READY", pour simuler la présence du lecteur. On réalisera cette opération grâce à un verrou qui permettra de
créer une impulsion unique sur la ligne "READY" lors de l'initialisation du lecteur interne.

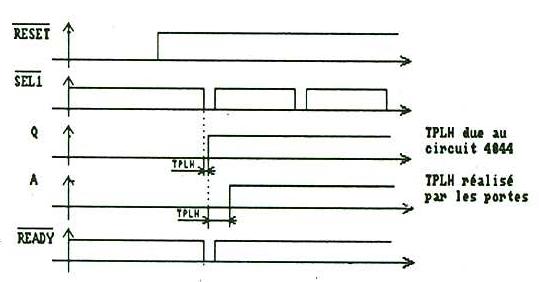

Chronogrammes

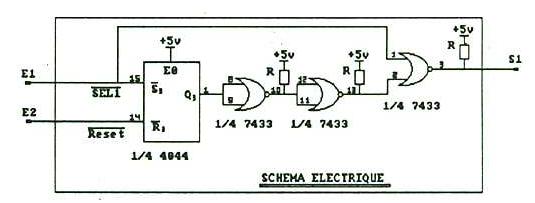

Schéma électrique
E1 : Provient de la sélection du lecteur interne (devenu SE1). E1 est connecté sur SEL0 (le fait de mettre sur le
schéma SEL1 n'est pas faux car lorsque l'on amorce sur le lecteur externe, le lecteur interne est commandé par la
ligne SEL1.
E2 : Provient de la ligne "Reset" fournie aux lecteurs externes. E2 est connecté sur le RESET.
S1 : Fournit le "READY" du lecteur interne. Sortie connectée sur le READY.
À propos des trois lignes RESET, SEL1 et READY, où les trouver ? Deux solutions sont envisageables :
- 1 sol : pour les plus courageux, on pourra prendre la SEL0 (borne10) et le READY (borne 34)
en soudant directement les fils sur le lecteur de disquette. Le RESET se trouve sur la borne 34
des PIAS.
- 2 sol : Pour les soigneux, on prendra la SEL0 (borne 13) et le RESET (borne 34) directement sur
les supports de circuit intégré du PIA (U8 sur le plan de l'Amiga) que l'on a monté pour câbler
l'interrupteur. Faire attention de ne pas couper la liaison entre le circuit et la platine de
l'Amiga. Il sera ensuite nécessaire de mettre le deuxième PIA (U7) sur un support pour venir souder
sur la patte 7 du support un fil pour avoir le READY.
Pour les alimentations, on pourra prendre la masse sur la borne 1 des PIA et le +5 V sur la borne 28.

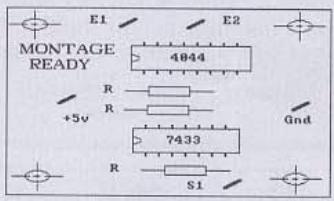

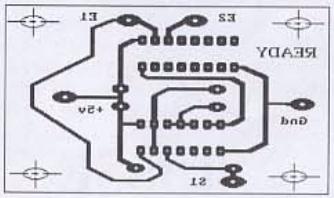

Typon

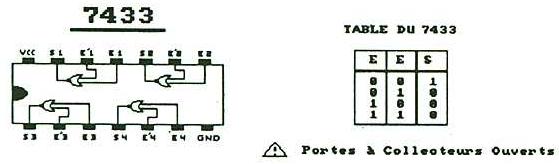

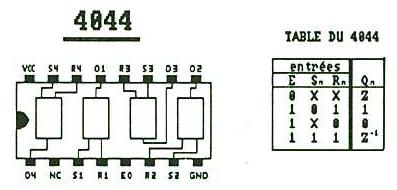

Brochage des différents composants
Nomenclature
- Circuits intégrés : 74LS33 ou équivalent (quatre portes NOR à collecteur ouvert), 4044 (quatre verrous RS).
- Résistances de rappel pour collecteur ouvert : 3x1 kiloohms 5% 1/4 watt.
- Trois portes circuits intégrés 40 broches (normal ou tulipe).
- Un inverseur bipolaire.
Remarques : Nous tenons à faire remarquer que dans l'article concernant
le démarrage sur lecteur externe, si l'on attend la main du Workbench et si l'on fait démarrer la disquette
seulement après, c'est le lecteur DF2: qui est déconnecté. Donc lorsque l'on possède au moins trois lecteurs
de branchés sur l'Amiga, il est nécessaire de réaliser le circuit imprimé pour ne pas avoir de problèmes.
Autre remarque : le circuit imprimé pour créer le signal "READY" fonctionne si le lecteur 3,5" est configuré
en interne ou en externe donc pas de modifications supplémentaires à réaliser.
Le fichier original était réalisé sur VizaWrite. Tous les dessins ont été réalisés sur Deluxe Paint III.
Nous nous dégageons de toute responsabilité en cas de détérioration de matériel.
|
