Bidouille : Restauration d'un Amiga 500 (alimentation, clavier, démarrage, connecteur de la trappe, boîtier métallique)
(Article écrit par Andrew Hutchings et extrait de linuxjedi.co.uk - septembre 2020)
|
|

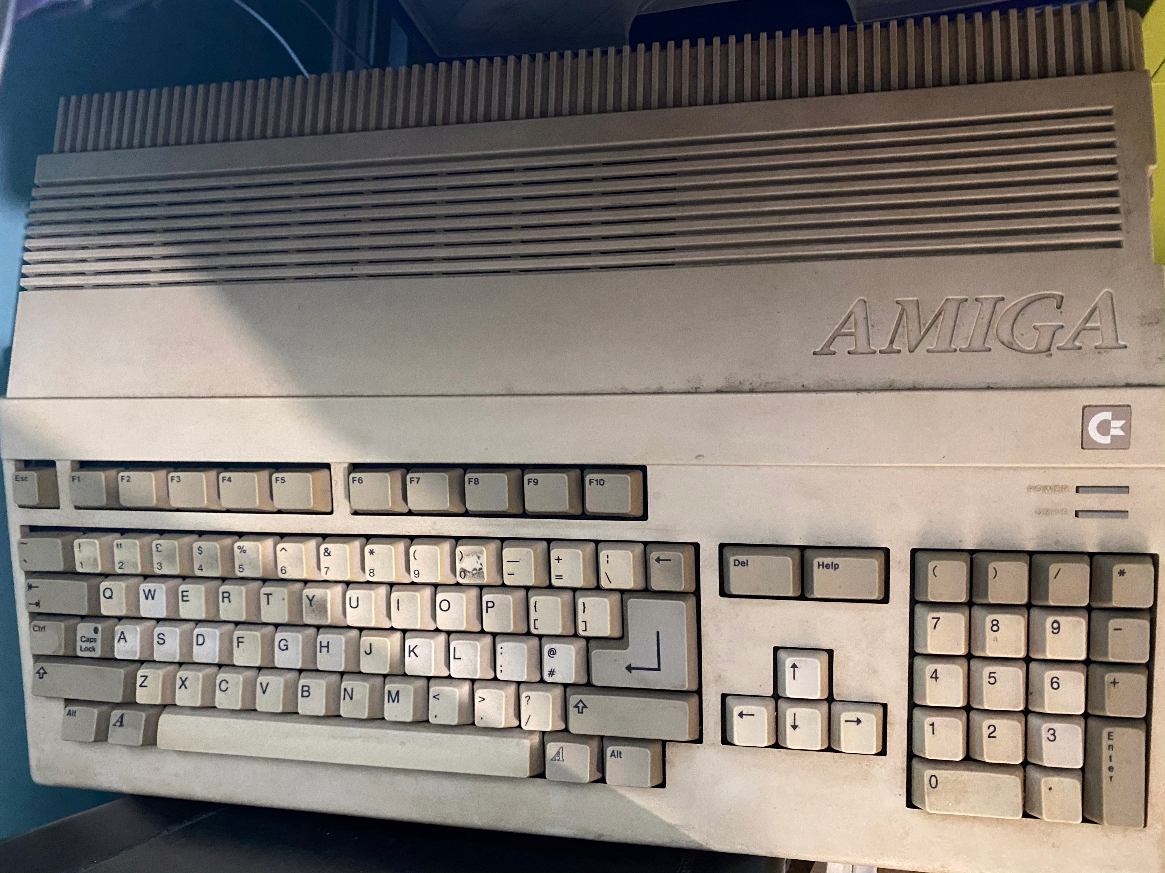

J'ai récemment acquis un Amiga 500 qui était signalé comme défectueux et qui présentait un écran noir
lors de l'allumage. Il est arrivé par la poste aujourd'hui, alors j'ai pensé y jeter un rapide coup
d'oeil pour voir par où commencer sa restauration.
Premier coup d'oeil
Tout d'abord, je l'ai branché et allumé. Le ventilateur à commandes numériques branché sur la même
rallonge s'est instantanément éteint. Aucun fusible n'a sauté, ni rien d'autre. Donc pour commencer,
il faut vérifier le bloc d'alimentation.
Ouvrons l'unité centrale...

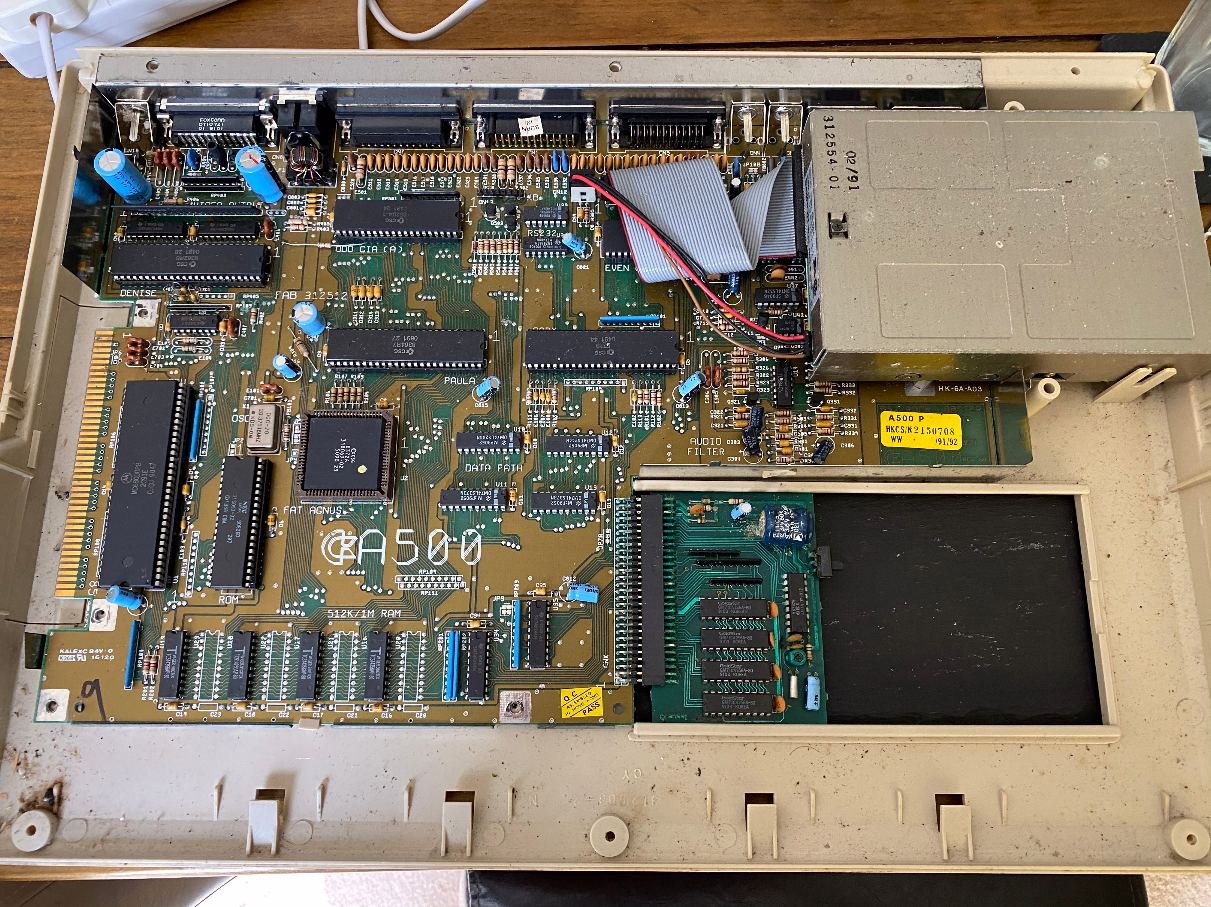

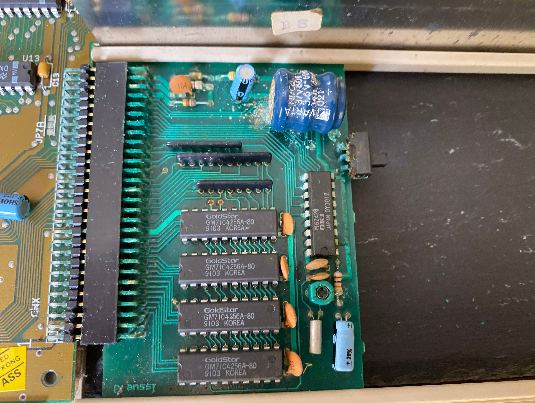

Nous avons donc une carte mère révision 6a (un bon point !). Elle est un peu sale à l'intérieur. Il y a aussi
une carte d'extension mémoire (très corrodée) de 1 Mo avec une puce horloge RTC et une légère corrosion
sur la résistance R402. La résistance indique environ 1K ohm, elle devrait être de 4,7K, il faudra donc
la remplacer. Voici une vue de plus près :

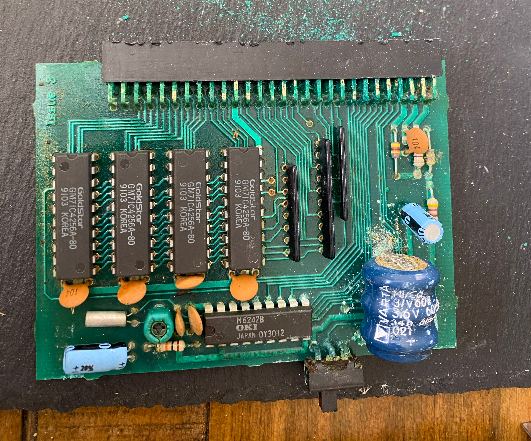

Avec beaucoup de travail, j'ai réussi à sortir cette carte mémoire.
Ma femme n'était pas très contente de la poussière verte sur la table à manger. J'ai mis cette carte mémoire
à la poubelle. Une nouvelle carte peut être obtenue à très bon marché. Je vais encore nettoyer le connecteur
interne et redresser un peu quelques broches.
L'alimentation
Tout d'abord, l'alimentation. Indépendamment de ce qui ne marchait pas jusque-là, je soupçonne que d'autres éléments
pourraient ne pas fonctionner. J'ai donc décidé de chercher une carte d'alimentation compatible qui s'adapterait à l'intérieur du boîtier
de l'alimentation de l'A500. J'ai rapidement trouvé la
Mean Well RT-50B,
elle fournit les tensions +5 V, +12 V et -12 V dont l'Amiga a besoin aux valeurs correctes et elle est
suffisamment petite pour s'adapter à l'intérieur du
boîtier d'alimentation. Plus important encore, elle utilise des composants de bonne qualité et devrait durer
encore quelques décennies.

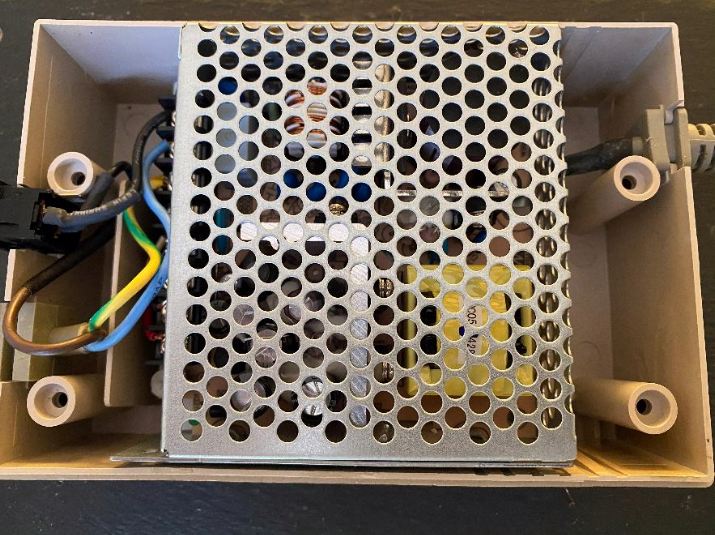

J'ai coupé les câbles de l'ancienne carte d'alimentation, j'ai relié l'interrupteur d'alimentation au fil sous
tension, j'ai dénudé les extrémités des câbles et je les ai vissés aux bornes de la nouvelle carte. Les couleurs
des fils et les broches des connecteurs Amiga se trouvent dans un guide accessible à cette adresse :
www.ianstedman.co.uk/amiga-power-supply-guide.
Une fois le câblage terminé, je me suis dit que j'allais l'utiliser pour alimenter la carte mère Amiga afin
de voir ce que j'avais là. Je savais qu'il y avait de la corrosion sur une résistance de rappel ("pull-down
resistor") pour la sortie RVB, mais la sortie composite noir et blanc devrait convenir, donc c'est ce que
j'ai utilisé en premier.

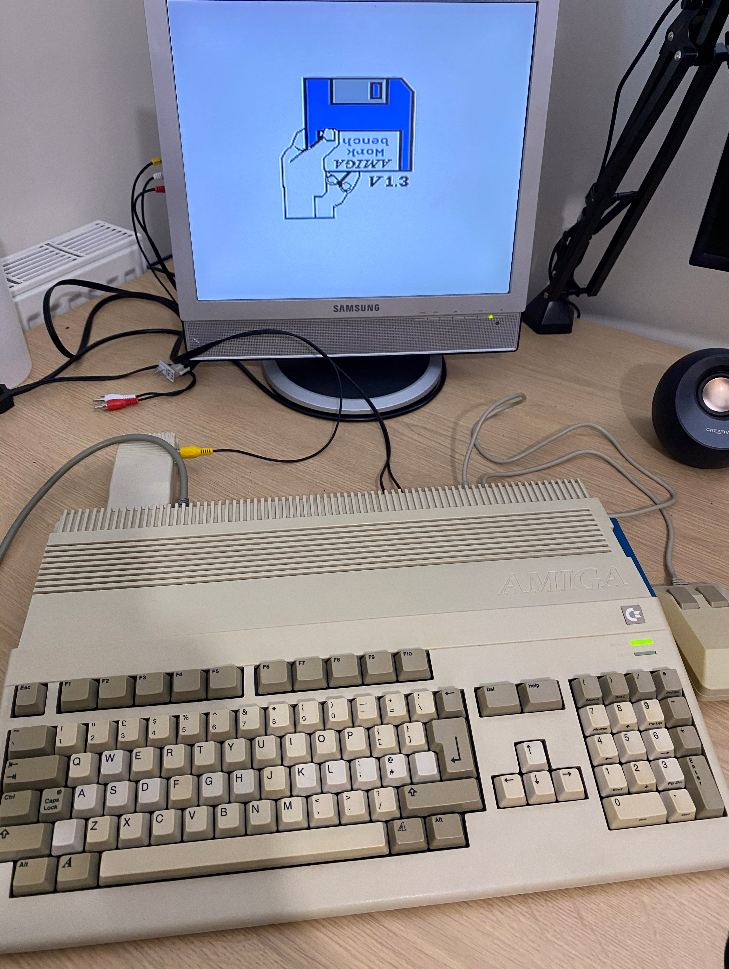

Bingo ! L'Amiga est alimenté, le lecteur de disquette fait également les bons bruits. Je n'ai pas

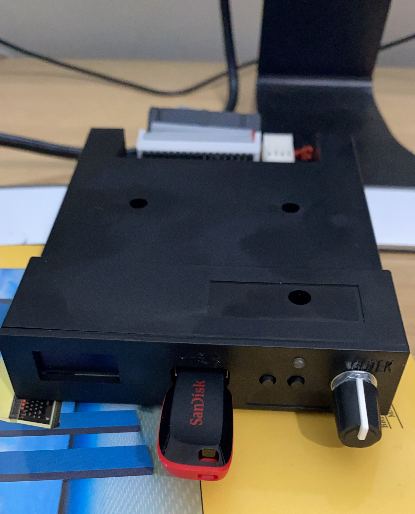

de disquettes à utiliser pour le moment, mais j'ai un lecteur Gotek qui émule un lecteur de disquette à
l'aide d'une clé USB.
J'ai branché le Gotek, démarré le chargeur de démarrage FlashFloppy qui fait apparaître un menu pour
sélectionner la disquette à utiliser. C'est là que j'ai rencontré des problèmes. Le clavier ne fonctionne
pas, donc je ne peux rien sélectionner.

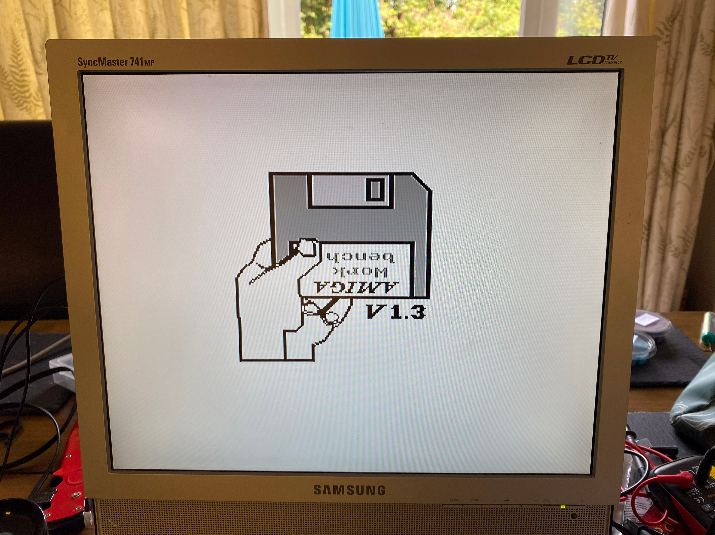

J'ai également nettoyé et remplacé la résistance R402 et la sortie RVB semble désormais fonctionner
correctement (au moins pour l'écran de la main Workbench). Ce n'est pas parfait, mais je vais bientôt
recevoir un meilleur nettoyant pour circuit imprimé qui devrait éliminer complètement la corrosion restante.
En ce qui concerne les fonctionnalités, j'ai rencontré un obstacle. Je couvrirai plus loin les étapes de
réparation du clavier.
Le nettoyage

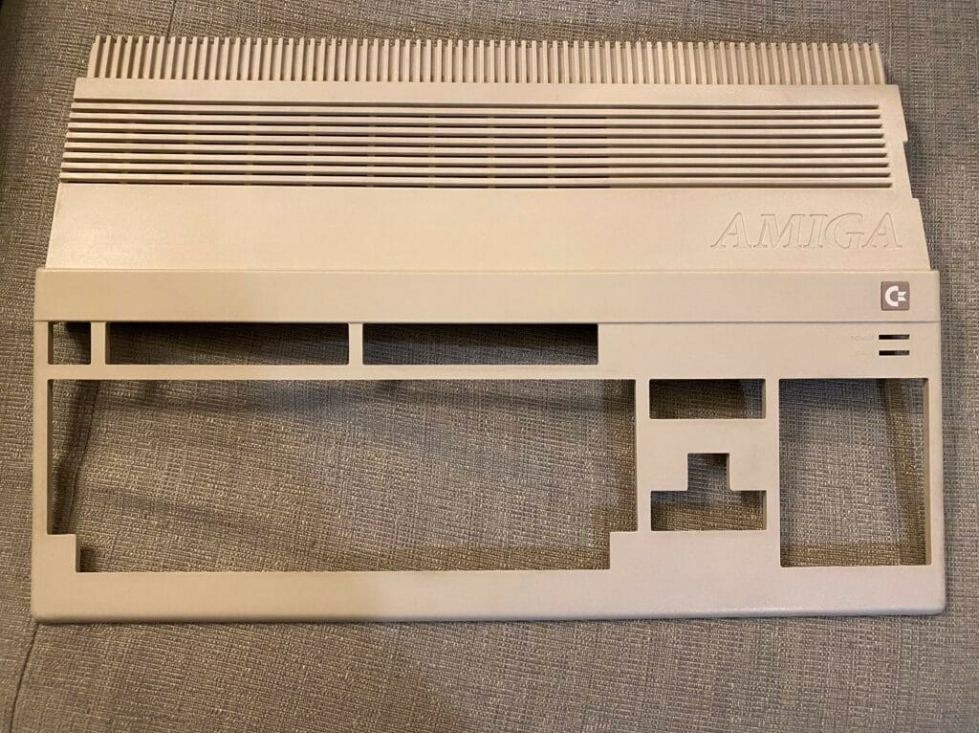

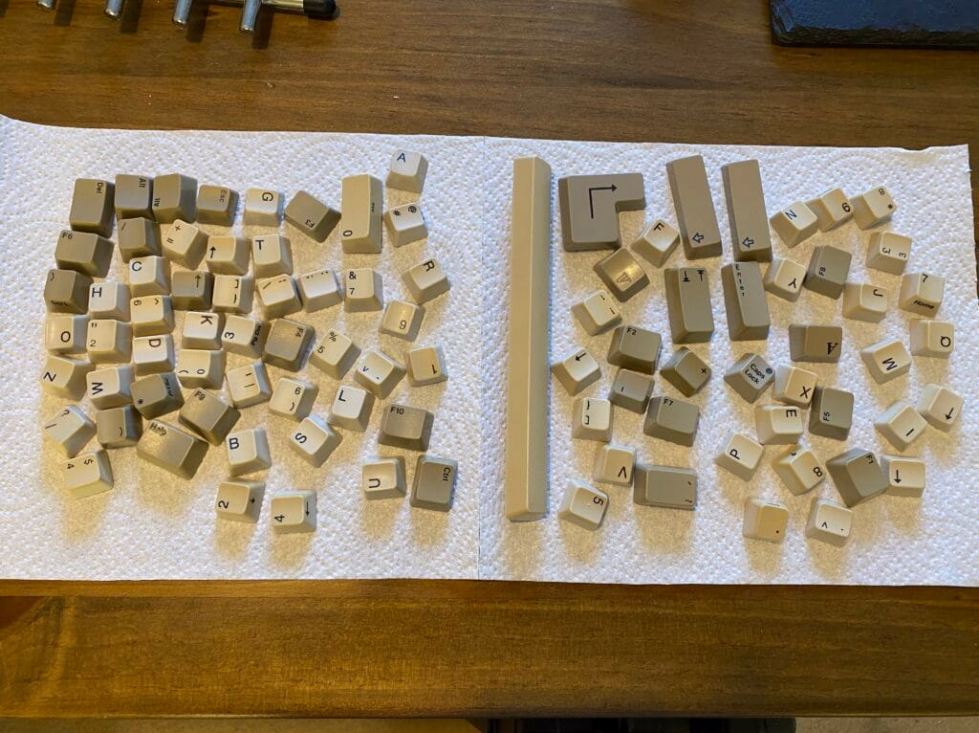

Ensuite, passons au nettoyage. À l'aide d'eau savonneuse, j'ai nettoyé toutes les pièces en plastique,
même les touches. Cela a fait une énorme différence, tout paraît plus jeune de plusieurs années.

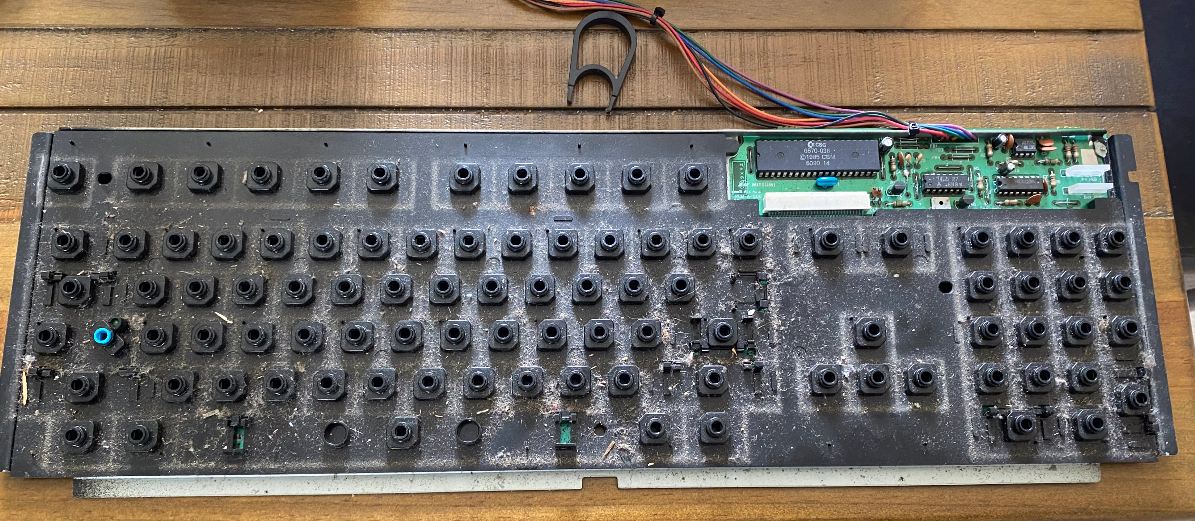

Sous les touches, disons simplement que ce n'était pas joli...
Un peu d'air comprimé, un léger frottement avec une brosse à dents et un nettoyage avec de l'alcool
isopropylique plus tard et ça avait l'air bien mieux.
Le clavier
Passons au clavier. Après avoir démonté l'arrière du clavier à deux reprises (30 vis à chaque fois !) et remplacé
le circuit imprimé du clavier, j'ai réussi à découvrir que les pistes sur la membrane du clavier étaient
toutes cassées près du connecteur. Je suppose que le fait que le connecteur soit resté en place pendant
30 ans a causé des problèmes. Ou que celui qui en était le précédent propriétaire a fait des dégâts. Quoi
qu'il en soit, la membrane n'est pas réparable à ce point et doit être remplacée.

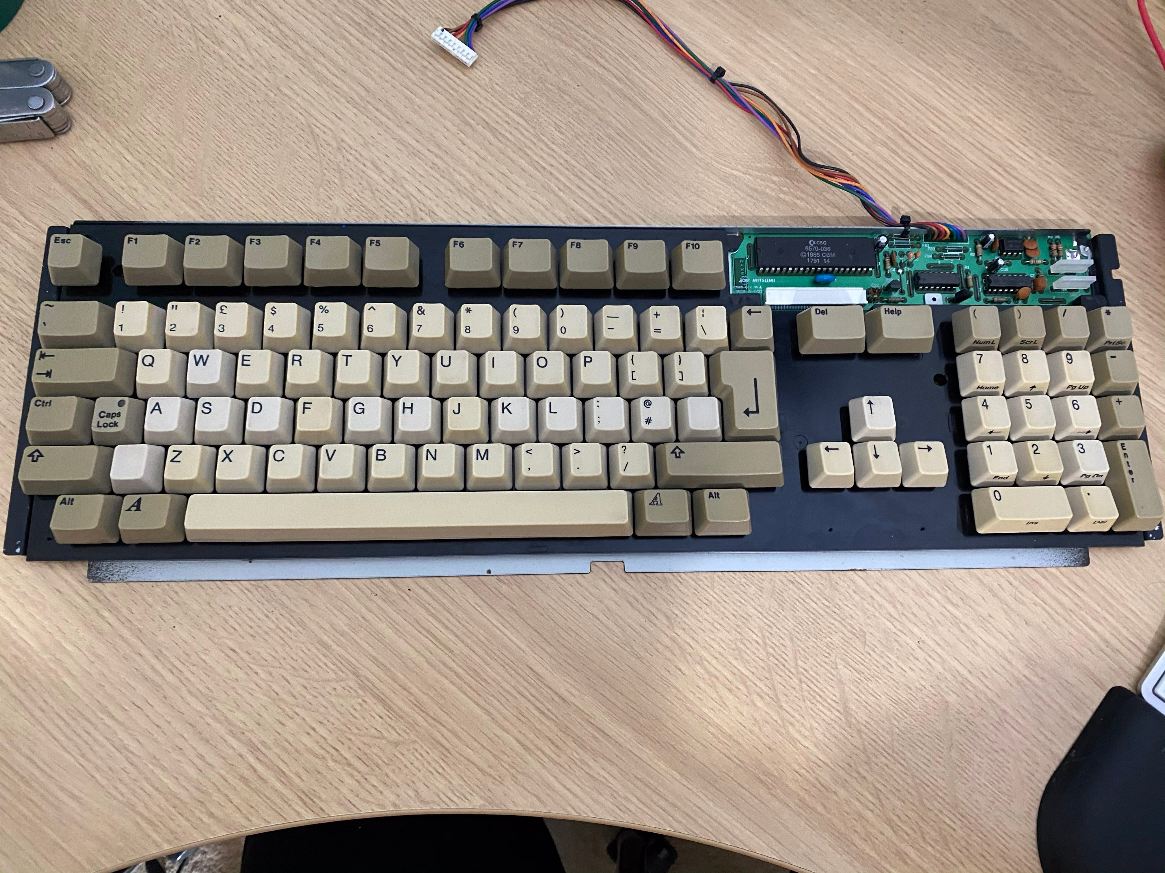

Par chance, j'ai réussi à trouver sur eBay un clavier complet et fonctionnel pour moins cher qu'une
membrane neuve. J'ai donc maintenant un nouveau (vieux) clavier pour la machine.
Le démarrage
Passons maintenant à mon prochain problème, et celui-ci était assez compliqué à résoudre. Bien que la
machine ait déjà démarré dans mes précédents tests, j'ai constaté que parfois, elle ne démarrait pas

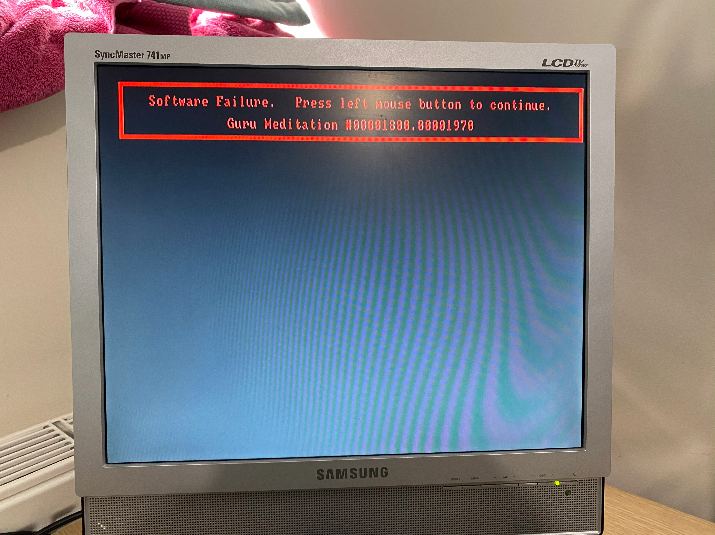

du tout, et même qu'elle ne redémarrait presque jamais correctement. Lors du redémarrage, j'obtenais
soit un écran noir, soit un blocage, soit parfois un Guru Meditation.
Cela se produisait lors du redémarrage à chaud et lors de l'utilisation du clavier pour envoyer le signal de
redémarrage. Heureusement, je dispose d'une puce appelée DiagROM qui peut remplacer le Kickstart et diagnostiquer
les pannes matérielles sur l'Amiga. Mais même avec elle, la machine ne démarrait pas, peu importe mes efforts. Du

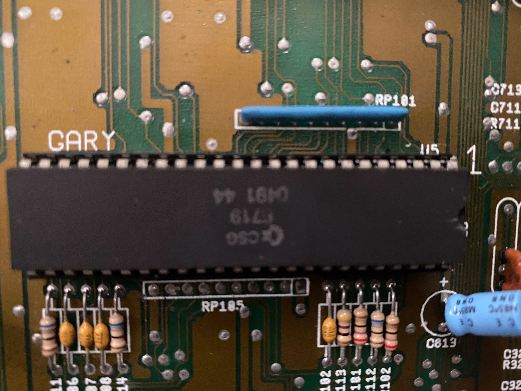

coup, j'ai pensé qu'il devait y avoir un problème avec le circuit de réinitialisation qui est contrôlé par une puce
appelée Gary.
J'ai remplacé Gary par un autre qui était en bon état, sans succès. Peut-être le processeur ? Je l'ai remplacé
aussi. Toujours sans succès. J'ai échangé les puces CIA, même Paula dans une dernière tentative. Toujours
rien. À ce stade, je priais pour que ce ne soit pas Fat Agnus car je n'ai pas de pièce de rechange compatible
et le support peut être assez fragile.
J'ai pensé que je devais tester les lignes de réinitialisation avec un multimètre pour m'assurer
que le signal passe. Il y a un signal HLT et RST qui vient de Gary lors de la réinitialisation.
J'ai donc d'abord envoyé le signal HLT de Gary au processeur. Tout va bien. Puis le signal RST, rien !
J'ai envoyé un bip de Gary à Paula et aux autres puces et elles ont fonctionné. Seule la ligne de réinitialisation
vers le processeur était défaillante.

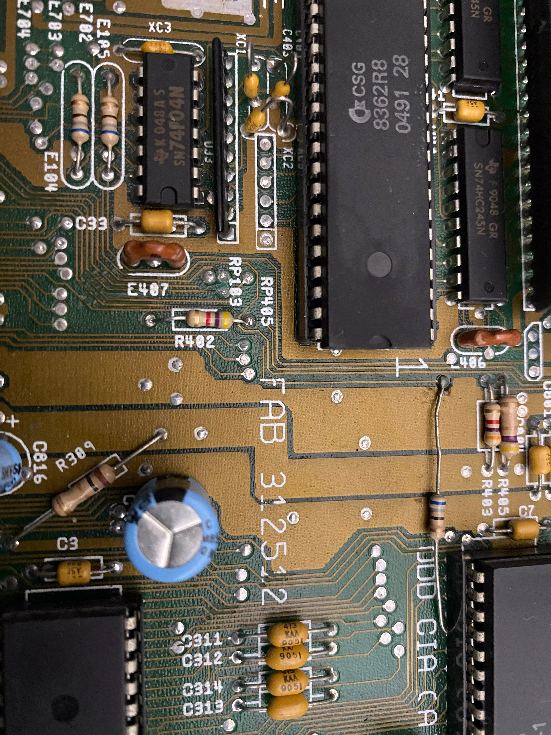

J'ai suivi le tracé et découvert qu'une piste du circuit imprimé reliant le processeur à la ligne de
réinitialisation était cassée sous la résistance R402 que j'avais remplacée précédemment. Ceci probablement

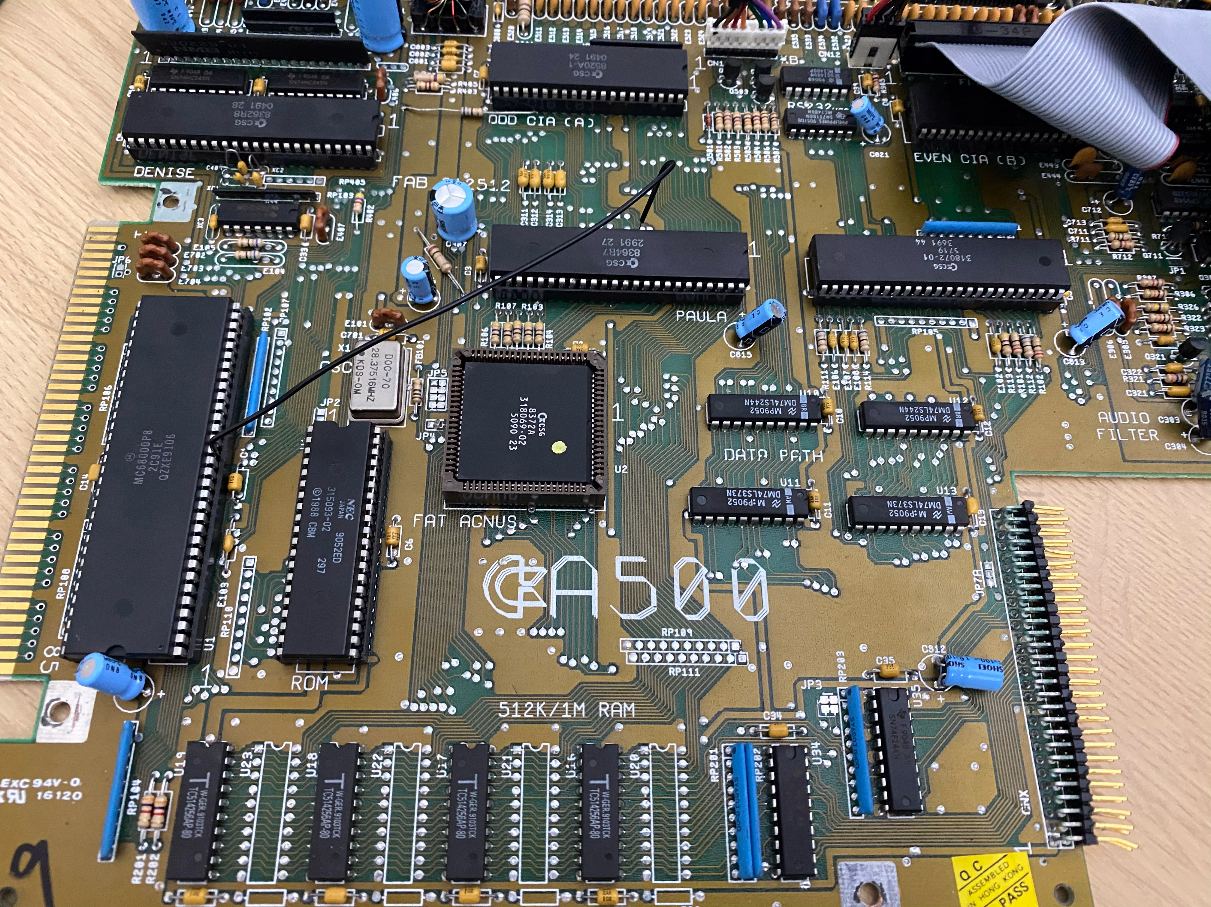

en raison des dommages causés par la corrosion à cet endroit. J'ai donc fait passer un fil temporaire
entre les broches RST du processeur et Paula pour vérifier mes conclusions.
Et cela a fonctionné ! Le lecteur Gotek que j'ai temporairement câblé doit redémarrer la machine une fois les
images-disques sélectionnées pour les démarrer. Cela fonctionne désormais à chaque fois. Le signal

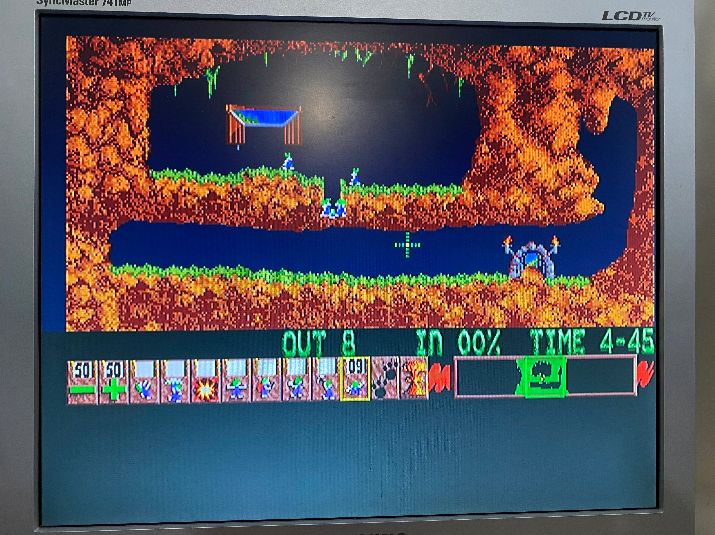

de réinitialisation du clavier fonctionne également à chaque fois et j'ai même chargé Lemmings dessus
pour tester. J'ai également essayé un démarrage à froid plusieurs fois et tout a fonctionné à merveille.
Donc, maintenant, je dois trouver de bons points pour rendre cela permanent (je sais où le placer du
côté du processeur, je n'ai juste pas trouvé d'endroit approprié du côté de Gary). Je dois également

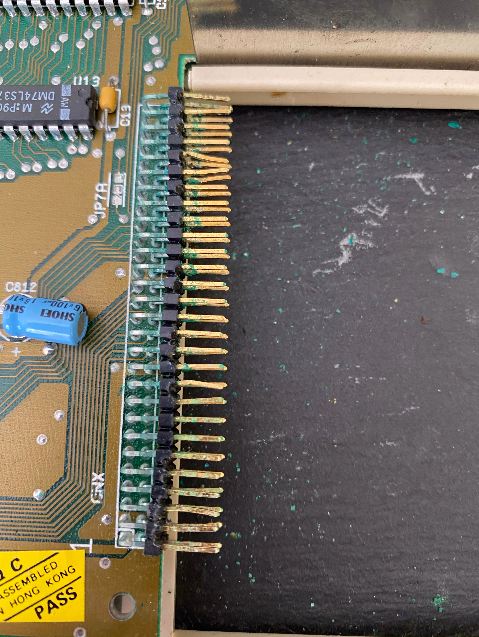

encore remplacer le connecteur endommagé de la trappe. J'utiliserai probablement le laboratoire
d'électronique d'un ami pour cela car il a de bien meilleurs outils de dessoudage que moi.

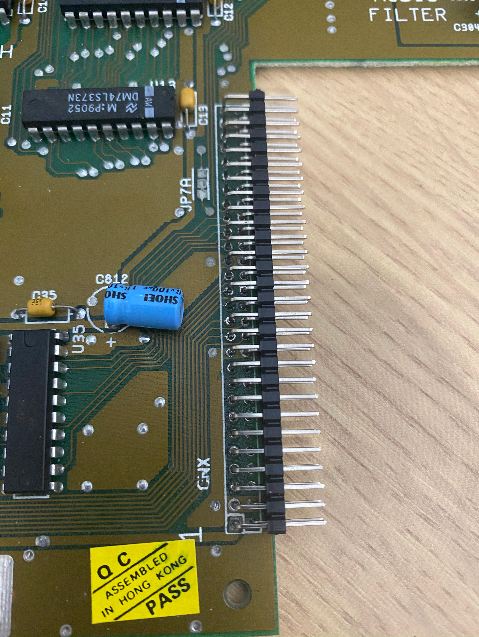

Le connecteur de la trappe

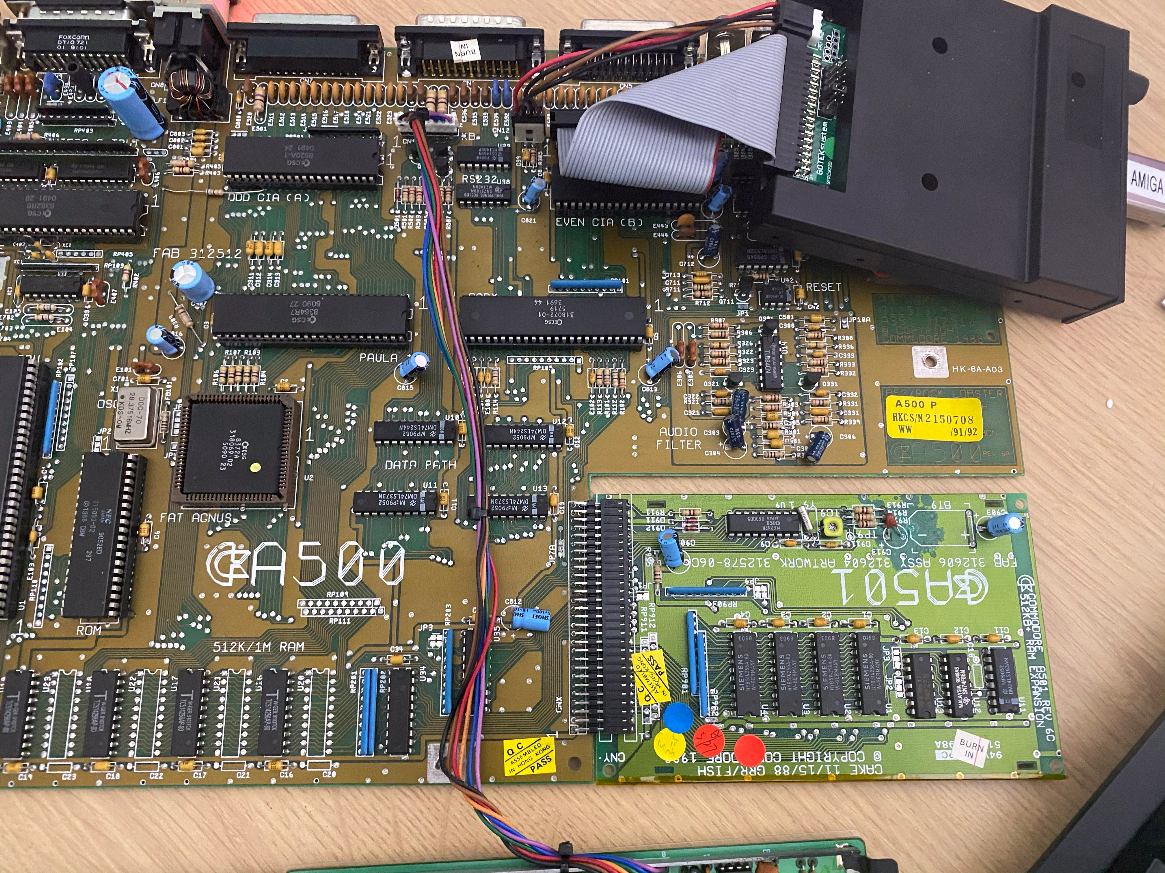

Comme pour mon autre Amiga 500, je l'ai apporté chez Embedded µ Systems
pour pouvoir dessouder l'ancien
connecteur endommagé. J'ai réussi à obtenir plusieurs connecteurs de remplacement pour presque rien sur

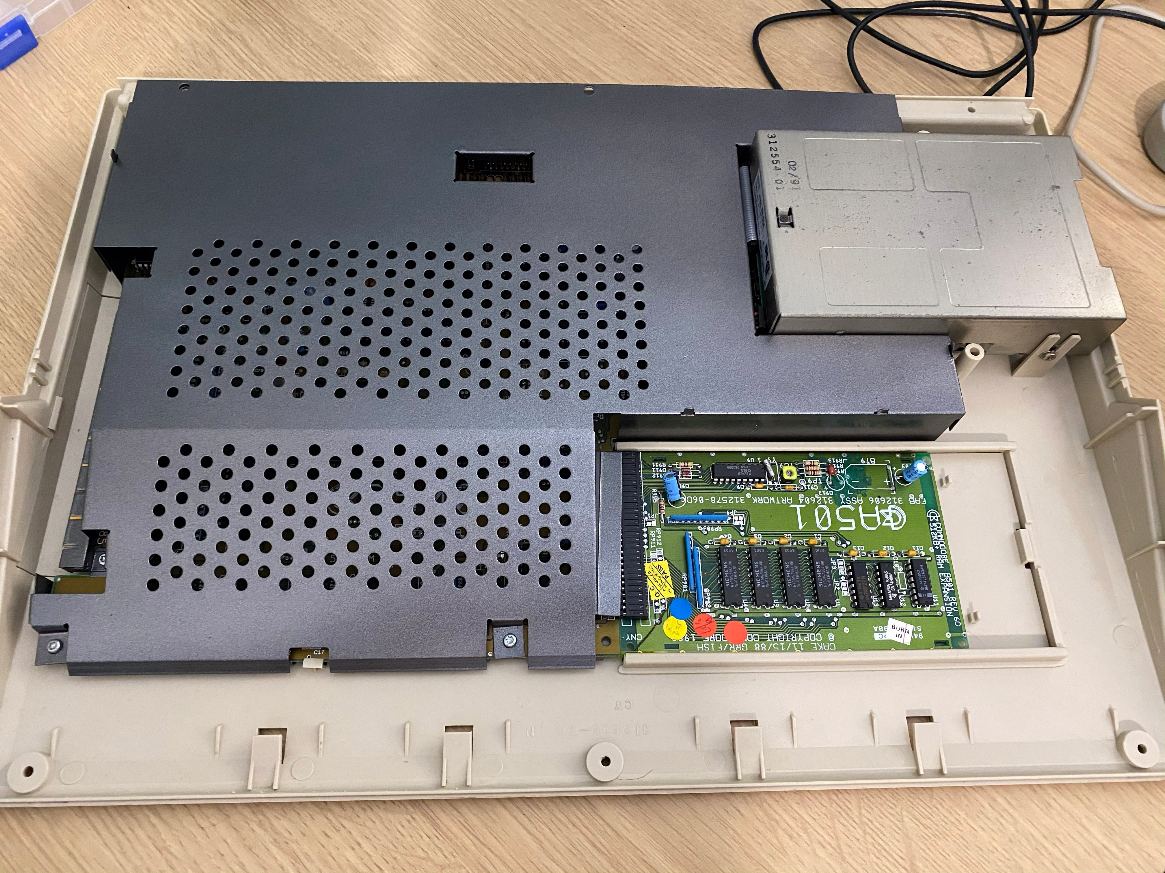

eBay, livrés depuis la Chine. J'en ai soudé un et je l'ai testé avec une carte mémoire A501.

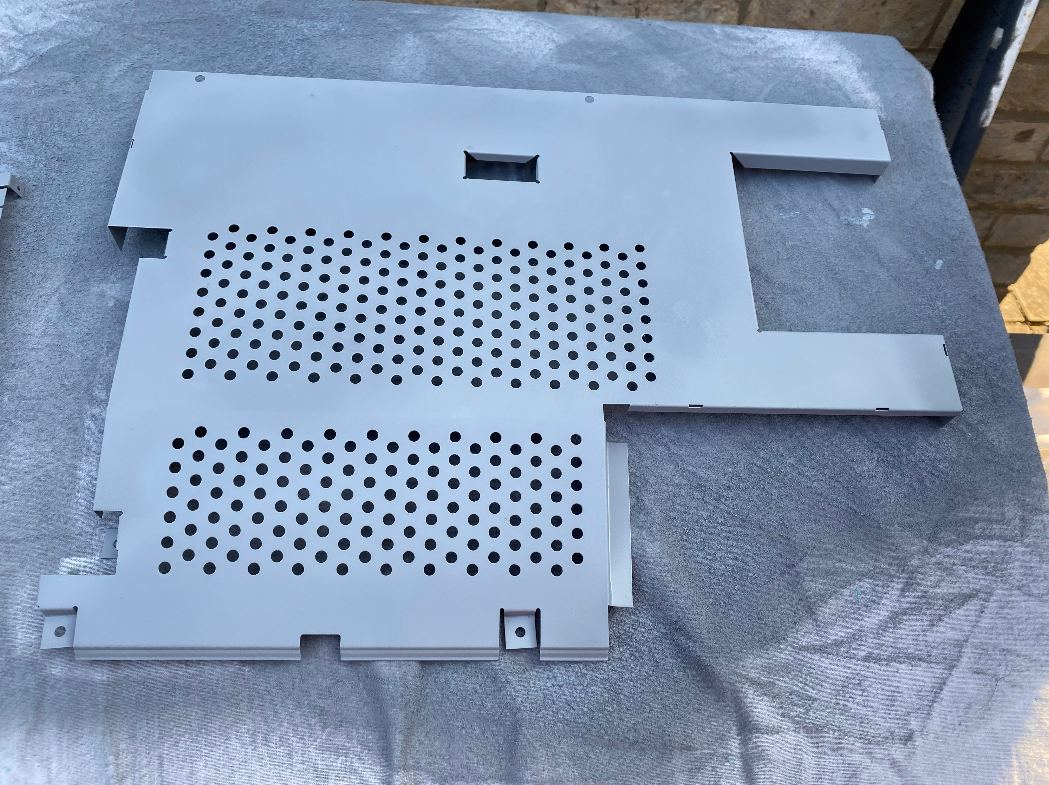

Le boîtier métallique

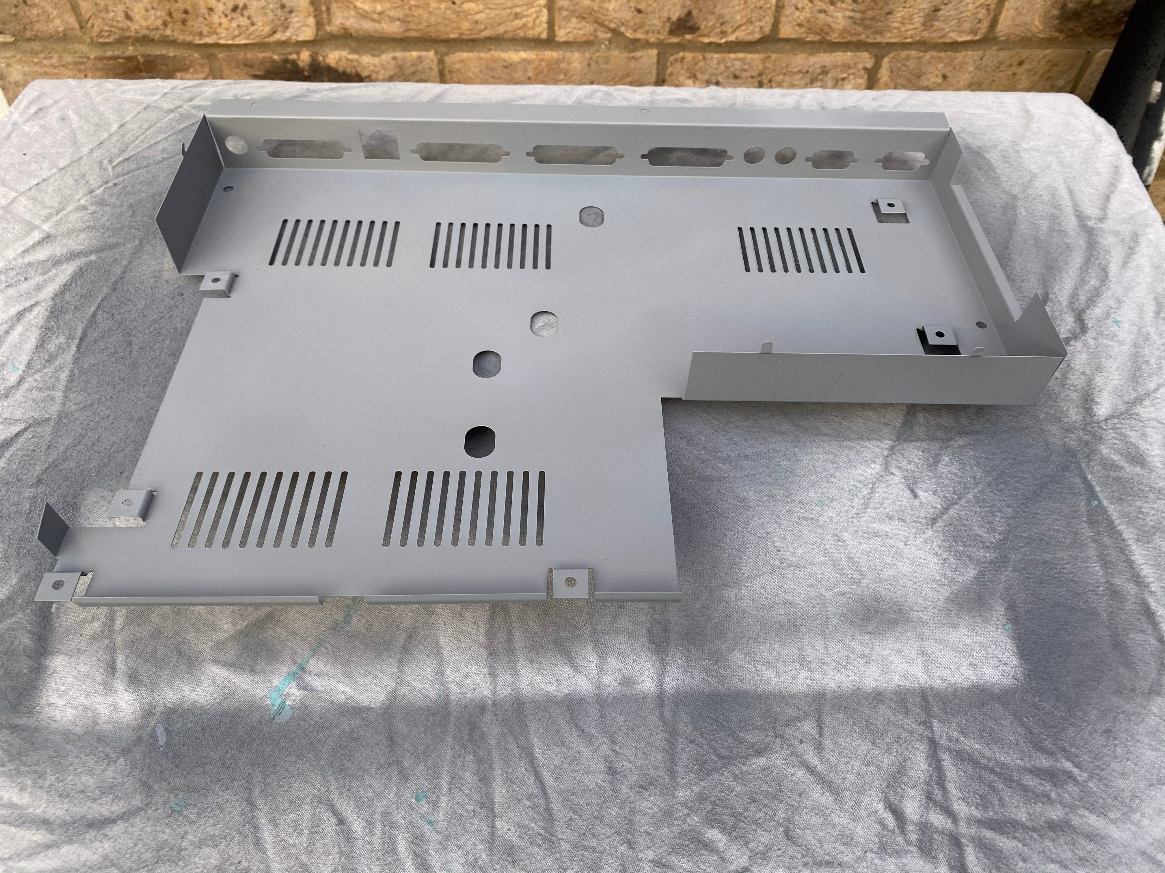

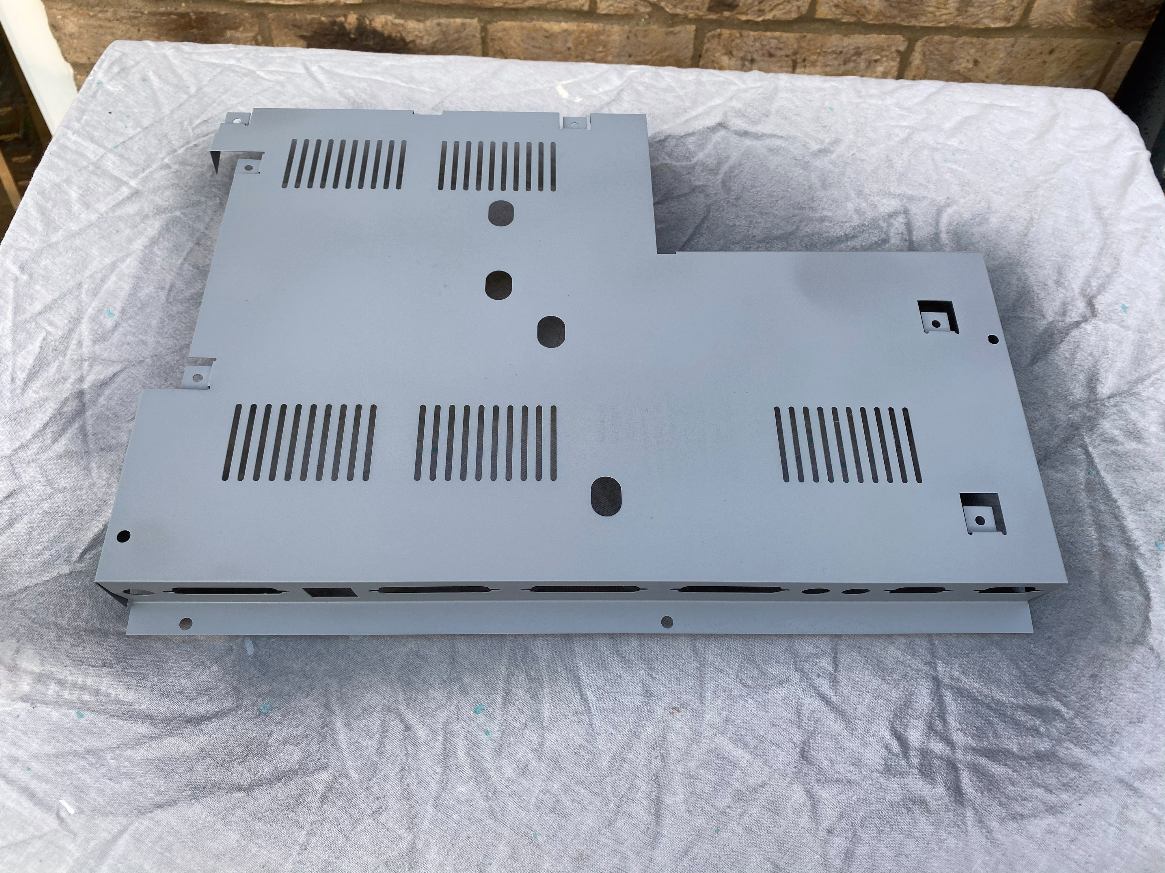

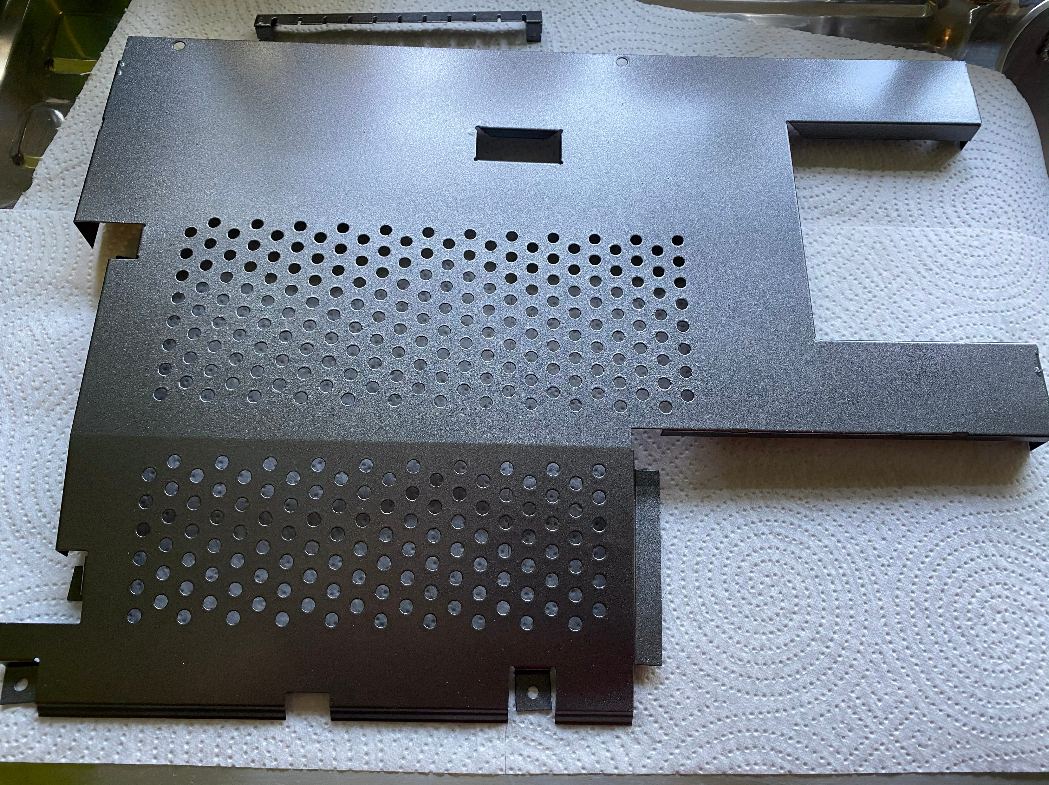

Le boîtier métallique était corrodé et un peu rouillé. J'ai pensé que la meilleure chose à faire était
d'enlever la corrosion à l'aide d'une brosse métallique et de peindre ces pièces au pistolet.

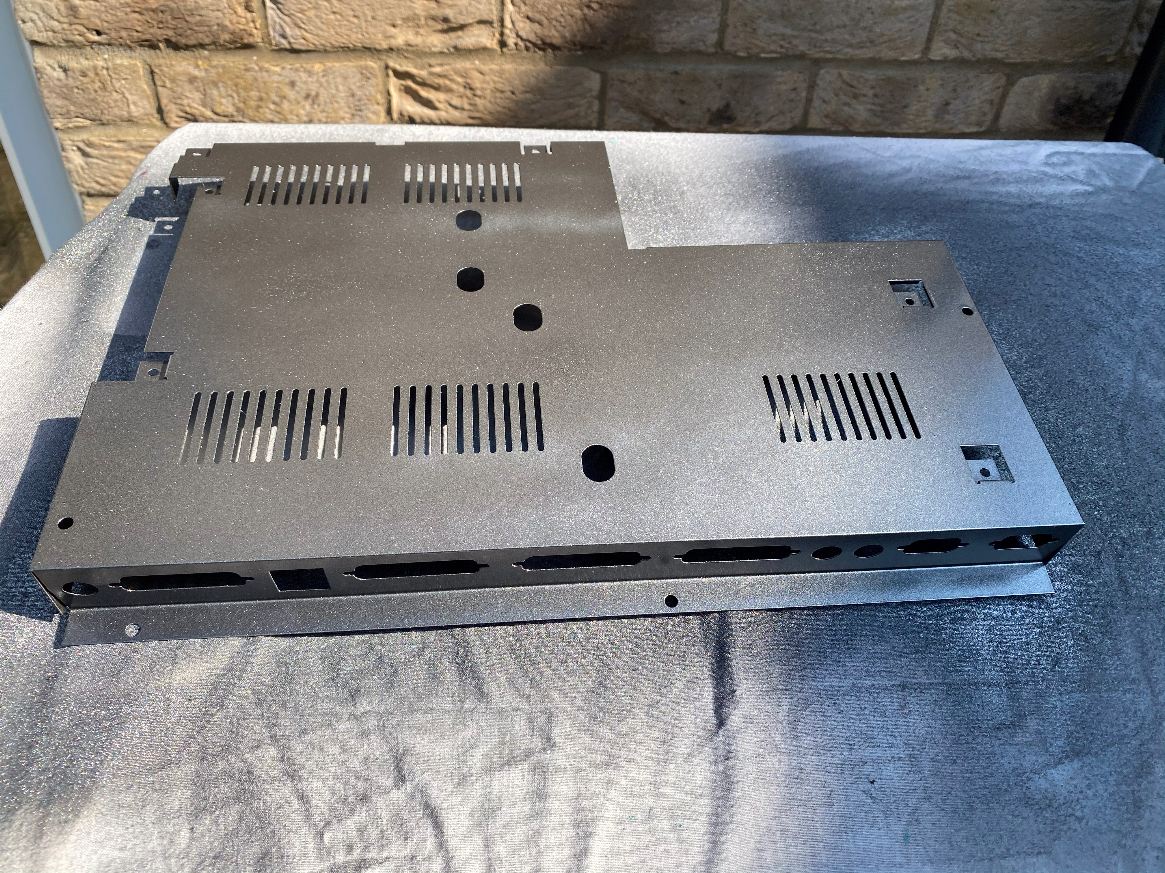

Pour cela, j'ai appliqué deux couches d'apprêt et deux couches de couleur bronze, toutes deux de
la marque Rust-Oleum.

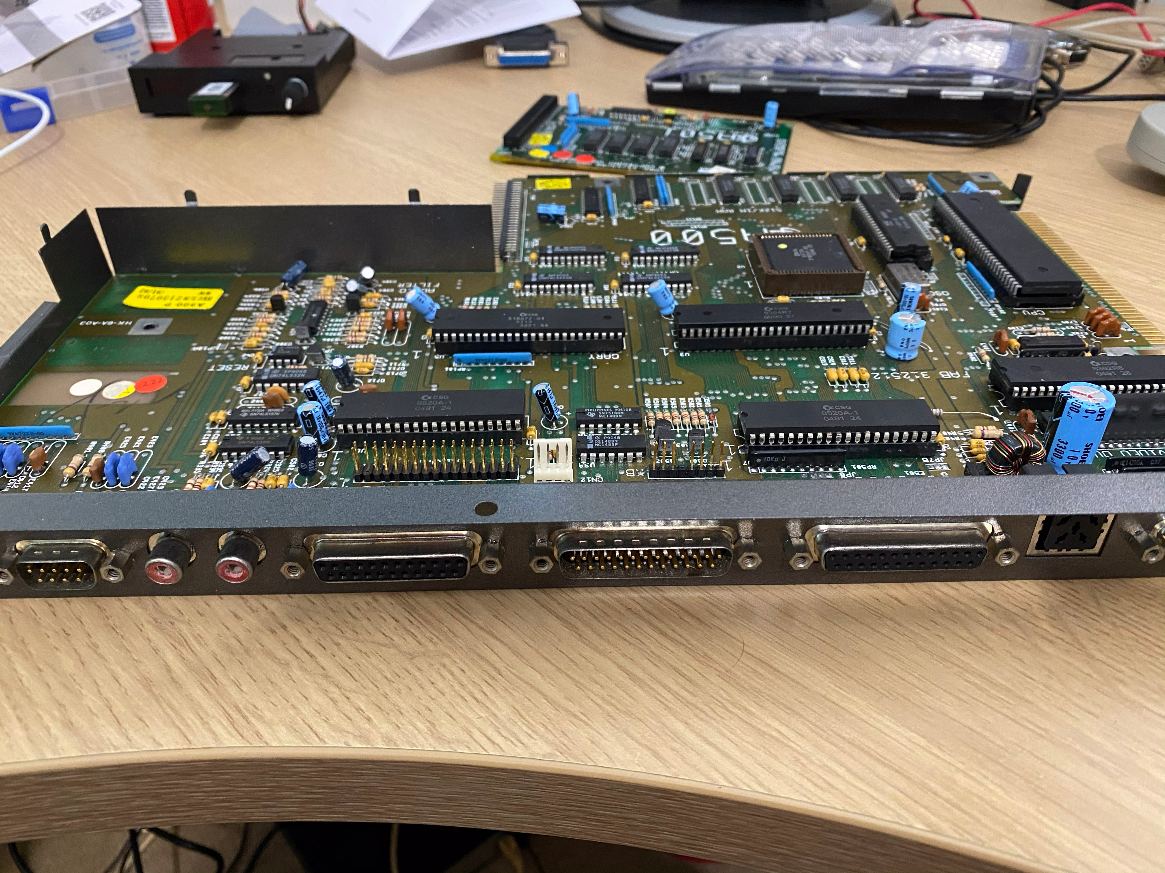

J'ai pu commencer à remonter la machine et le résultat est assez impressionnant.
La membrane du clavier
La membrane du clavier d'origine était défectueuse et irréparable, toutes les pistes étaient
endommagées quelque part près du connecteur. Je cherchais une nouvelle membrane quand j'ai
trouvé un clavier Amiga 500 néerlandais complet encore moins cher qu'une nouvelle membrane.

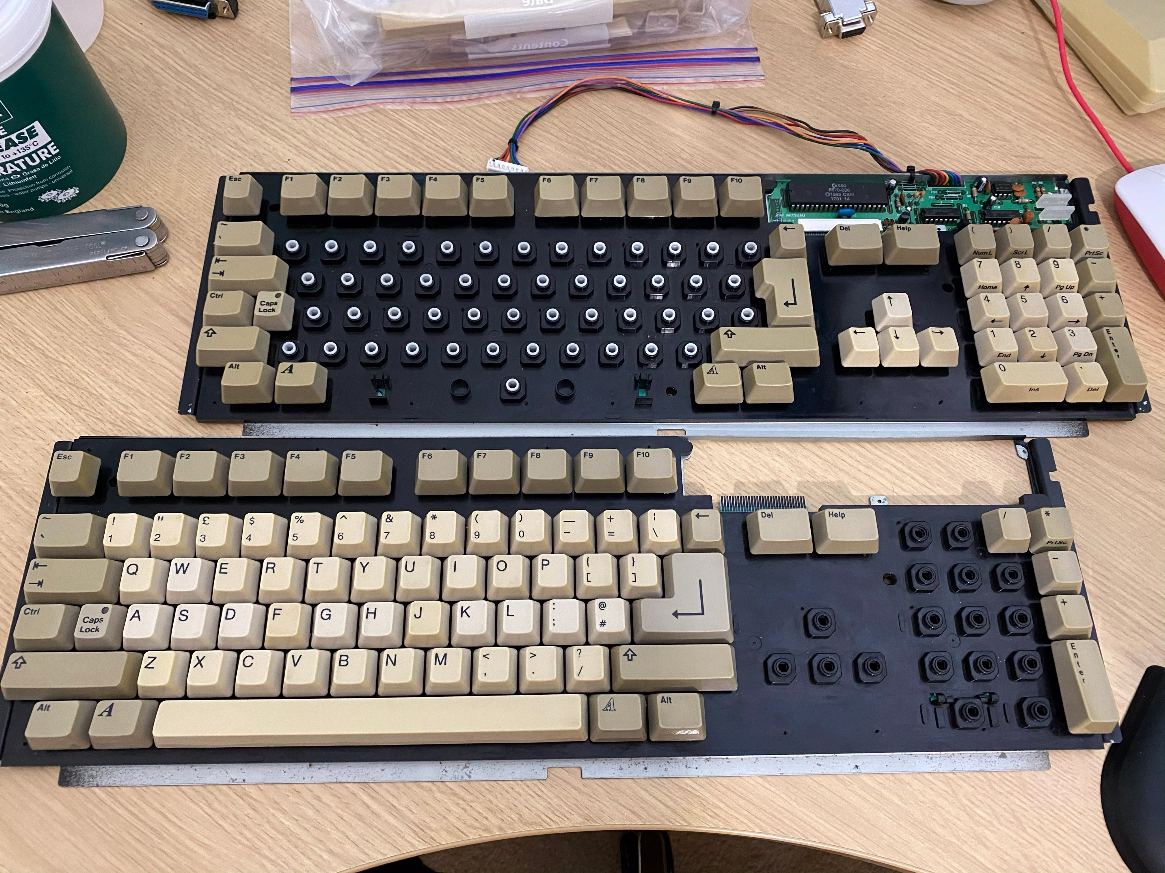

Je l'ai donc acheté pour l'utiliser comme remplaçant. Le problème est que le clavier néerlandais
a une disposition de 96 touches, comme l'Amiga 500 Plus britannique, mais l'Amiga 500 britannique
a une disposition de 94 touches. Les membranes sont incompatibles. J'ai réussi à obtenir deux
touches vierges chez un revendeur Amiga près de chez moi et j'ai transplanté les touches britanniques.
Voici le boîtier supérieur vissé et quelques derniers tests.

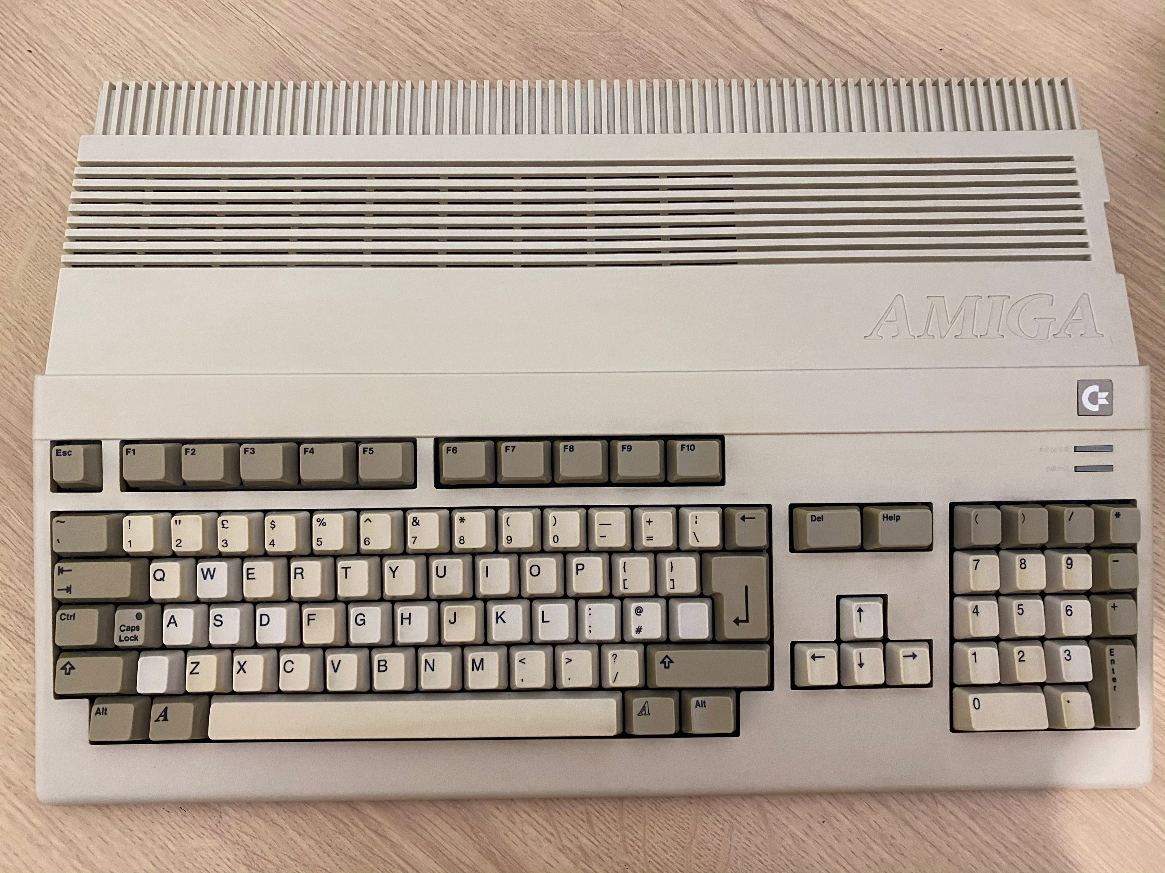

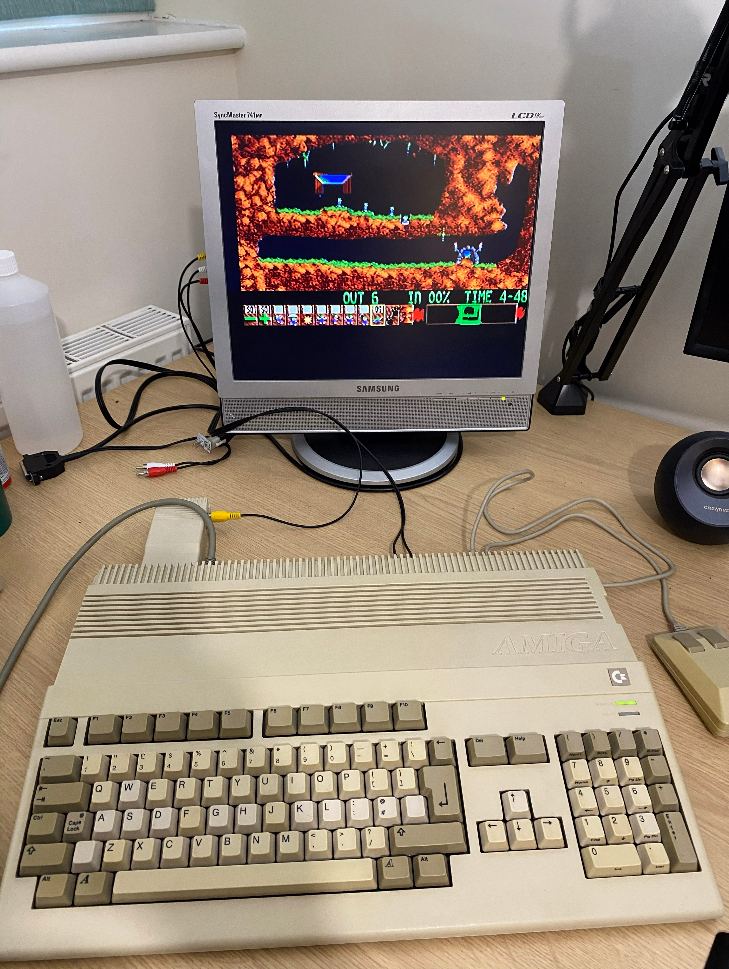

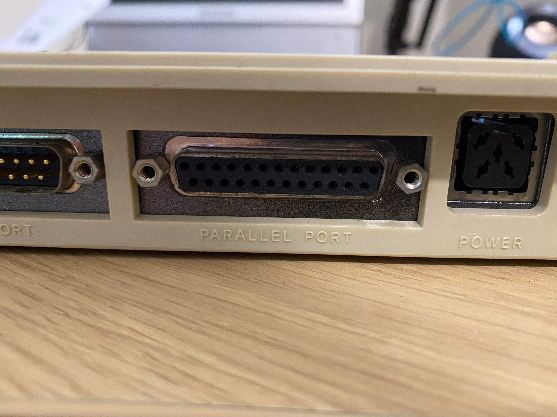

Je terminerai avec des photos avant/après de cet Amiga 500. Il est maintenant
en vente sur eBay pour financer mon prochain projet
de restauration.
