Bidouille : Restauration de deux Amiga 4000
(Article écrit par Andrew Hutchings et extrait de linuxjedi.co.uk - août 2023)

1.0 Partie 1 (3 août 2023)

Suite à une série d'événements étranges, je me suis retrouvé avec non pas un, mais deux Amiga 4000 au cours des dernières semaines. Ils ont tous deux besoin de restaurations très différentes. J'espère pouvoir rétablir au moins une machine complète et vendre l'autre. Je n'ai pas de place pour les deux dans ma collection, et cela m'aidera à couvrir les coûts.

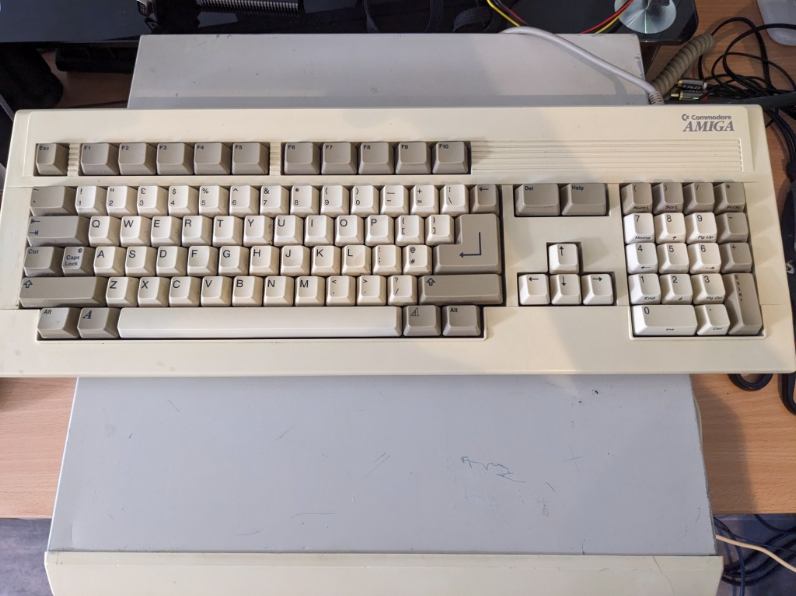

1.1 Amiga 4000 n°1

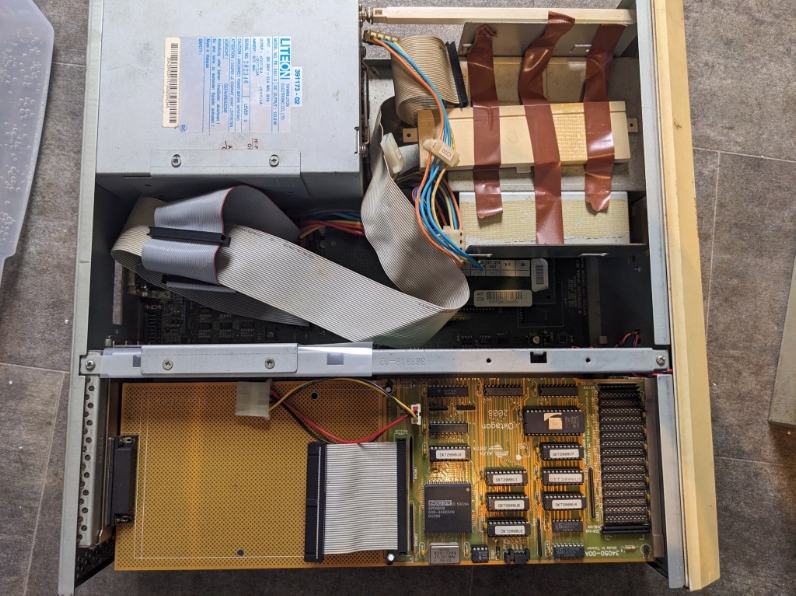

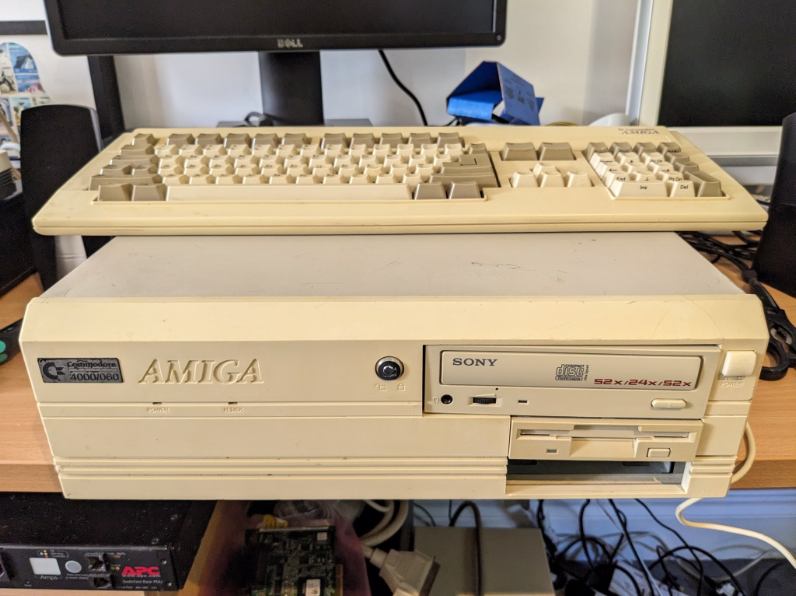

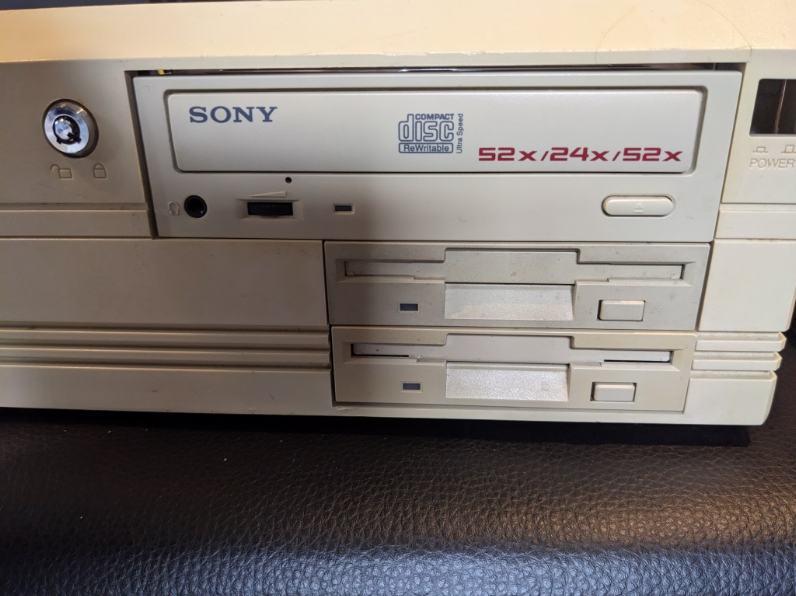

Le premier Amiga 4000 que j'ai reçu utilise en fait des répliques de circuits imprimés. Il dispose d'une carte processeur 68040 (malgré l'insigne "68060") et d'une carte de 256 Mo de mémoire Fast. Il fonctionne dans son boîtier actuel mais a encore besoin d'être restauré. Pourquoi ? Le boîtier est en mauvais état.

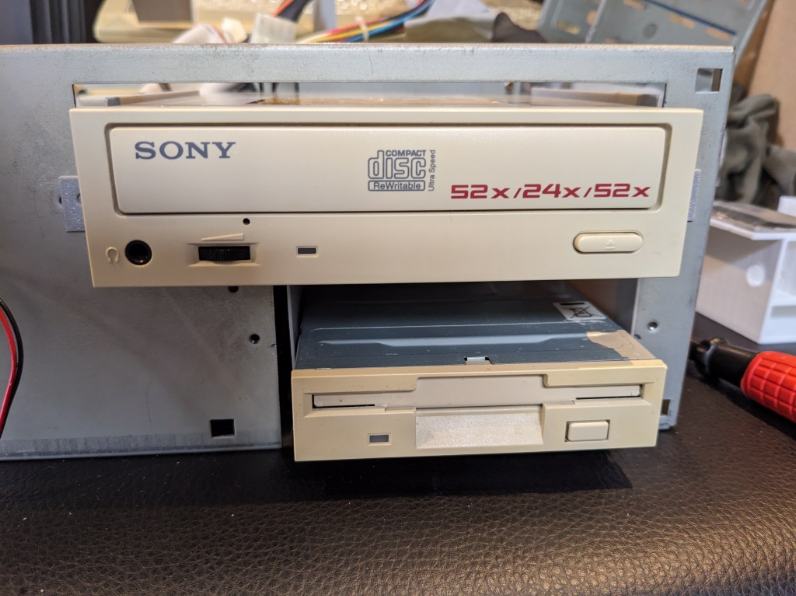

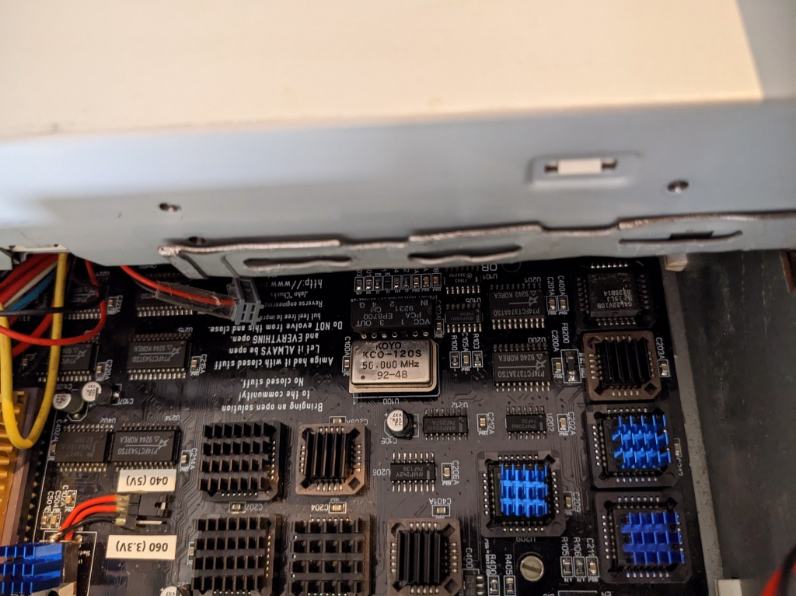

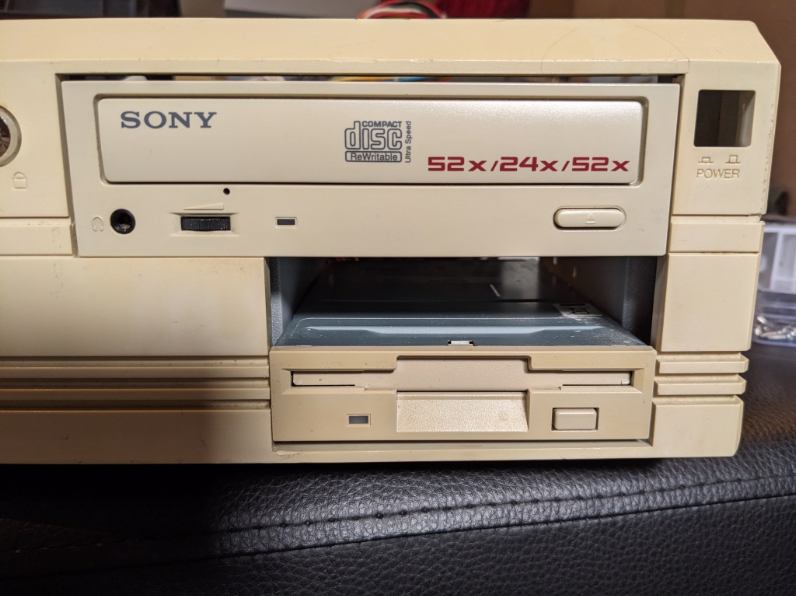

Vous voyez que ces lecteurs de disquette ont l'air bancals ? Je peux vous montrer pourquoi.

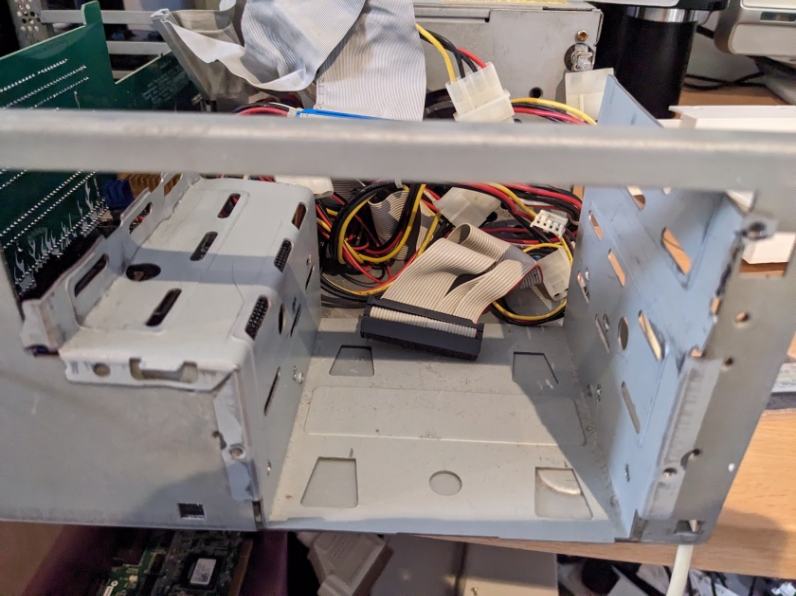

La cage des lecteurs de disquette est un morceau de métal tordu provenant de ce que je suppose être une cage de lecteur de disquette pour PC. Ce n'est pas ce à quoi ressemble l'original. Par conséquent, les lecteurs ne s'y adaptent pas très bien.

1.2 Amiga 4000 n°2

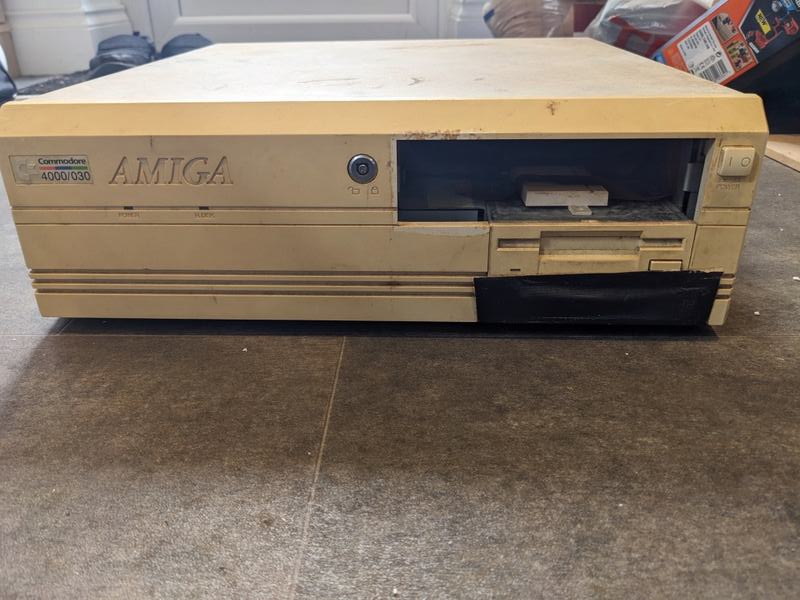

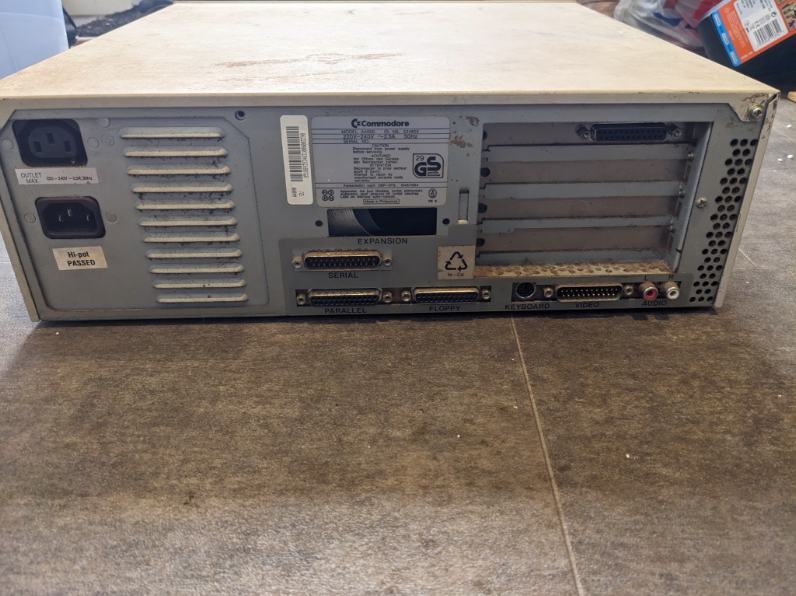

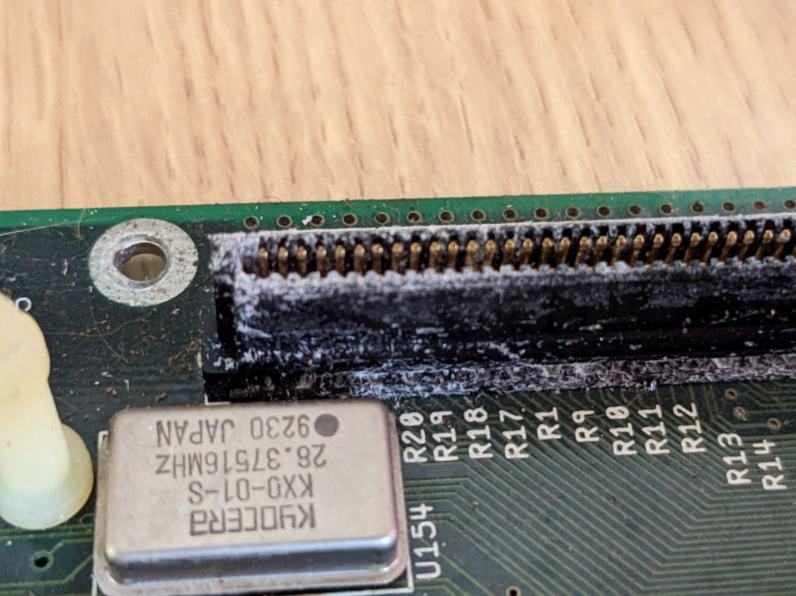

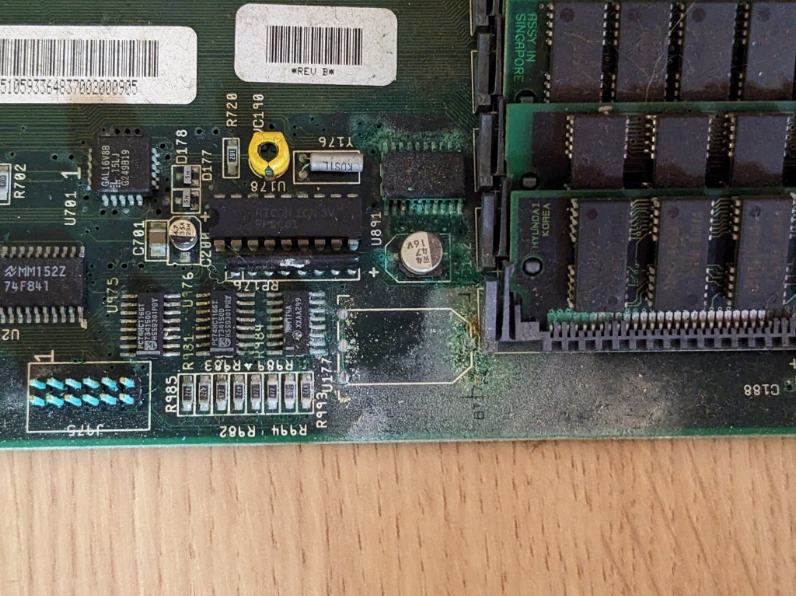

Cet Amiga 4000 est sale, il lui manque un disque dur et un clavier. Mais je pense qu'il se nettoiera bien. C'est une version 68030 de la machine qui, malheureusement, contient toujours sa batterie Varta.

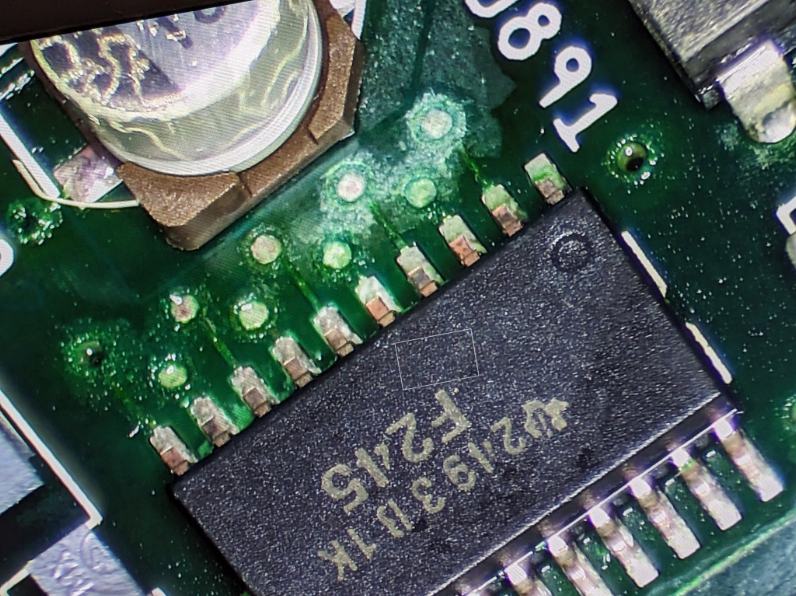

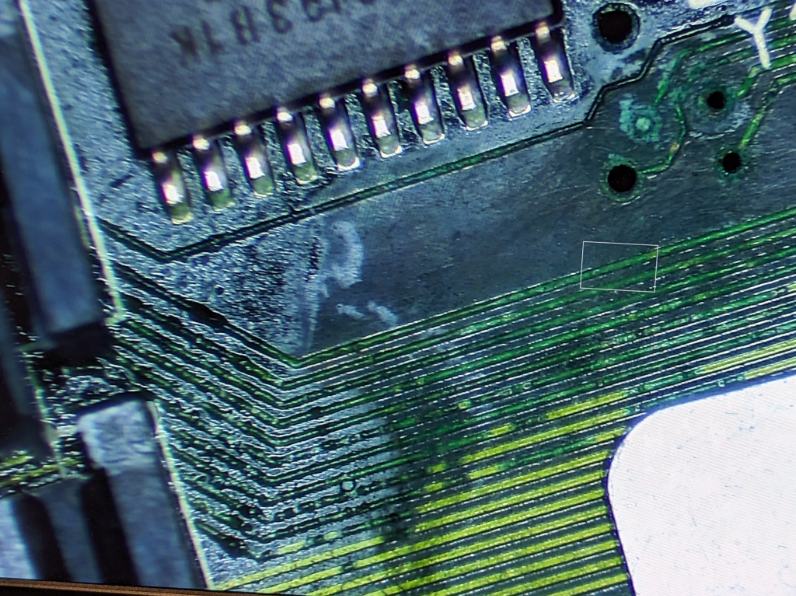

Est-ce de la moisissure ou une fuite de condensateur ? Qui sait, mais il va falloir la nettoyer.

1.3 Amiga 4000 n°1 : nouvelle cage de lecteur

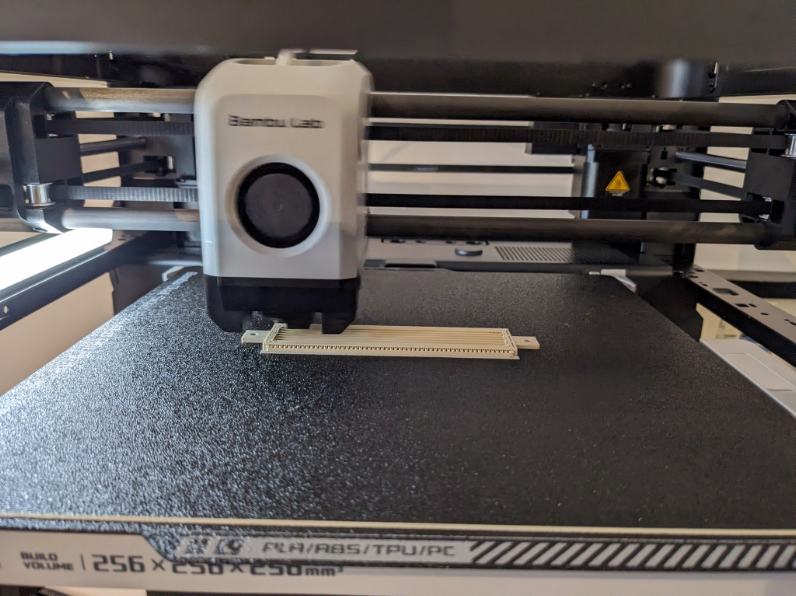

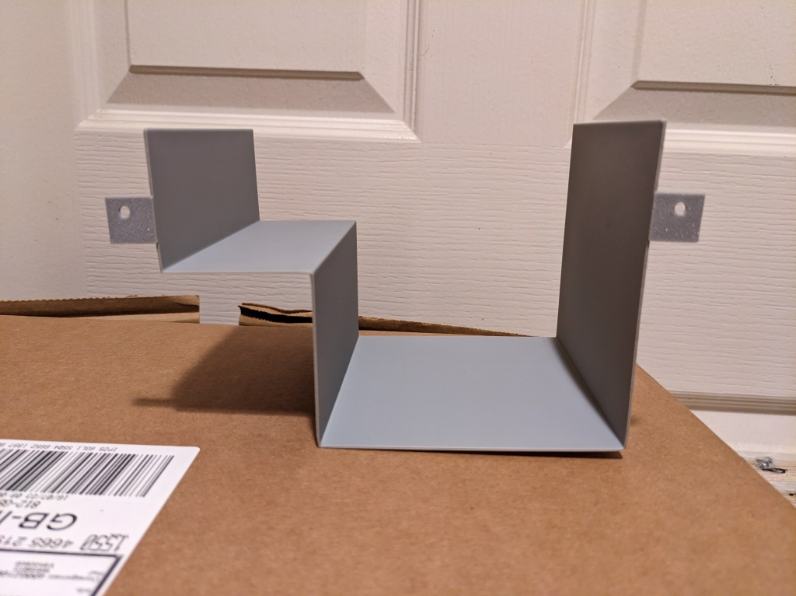

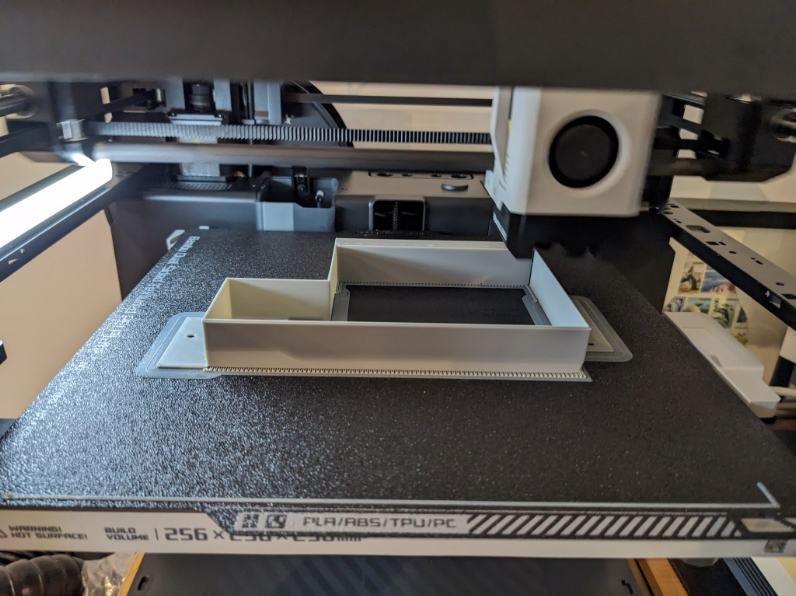

Bien qu'il soit très difficile de se procurer une nouvelle cage de lecteur de disquette, je me suis dit que je pourrais peut-être en imprimer une en 3D. Malheureusement, il semble qu'il n'y ait pas de modèle de conception pour une telle cage. Chris Appleton, alias "Pillock" sur Discord RMC Retro, a mesuré sa propre cage et m'a donné des dessins à partir desquels j'ai pu travailler (merci beaucoup !). À partir de ces dessins, j'ai créé une ébauche rapide pour voir si la structure était solide et si elle s'adapterait.

Il y avait quelques petites erreurs, je ne pouvais pas mettre un disque dur de 3,5" par exemple. J'ai donc fait quelques ajustements et ajouté des trous pour les disques durs.

Cette version tient plus ou moins, mais les trous de fixation ne sont pas au bon endroit, ce qui signifie que la cage n'est pas tout à fait au bon endroit physiquement.

Il est temps de faire une troisième ébauche.

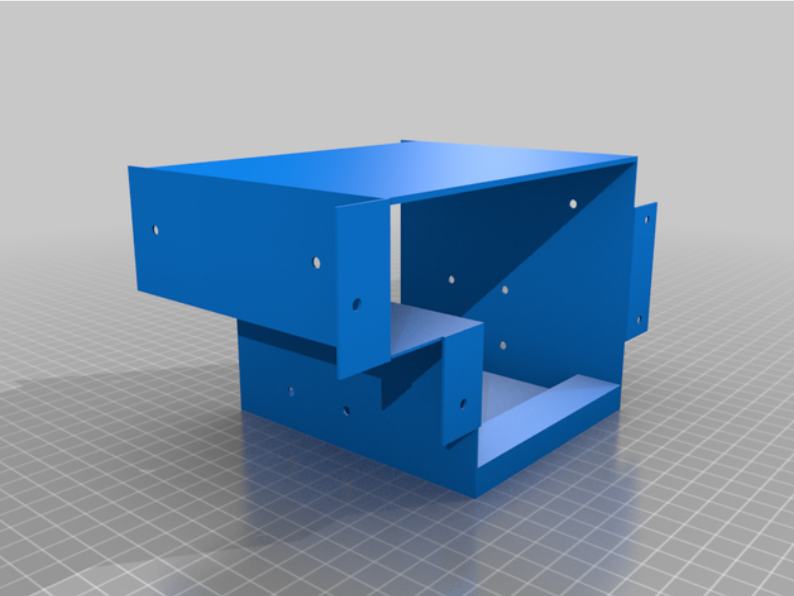

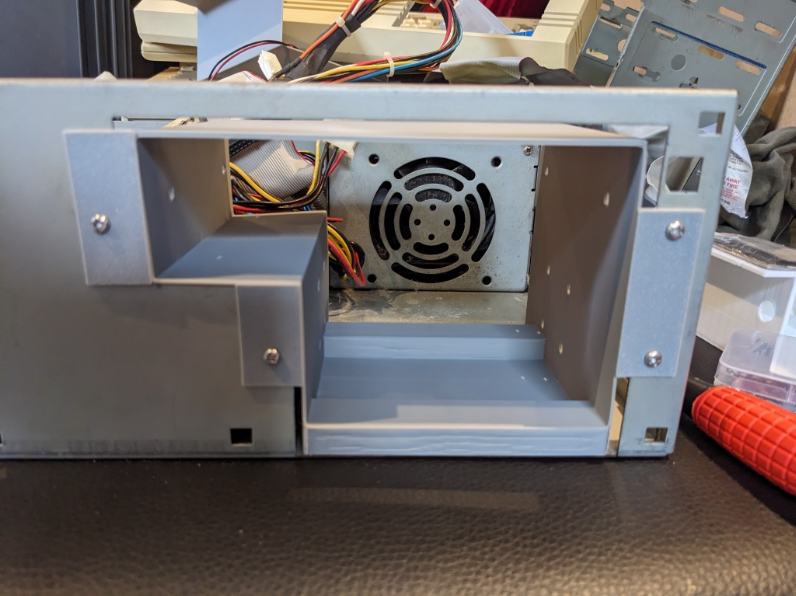

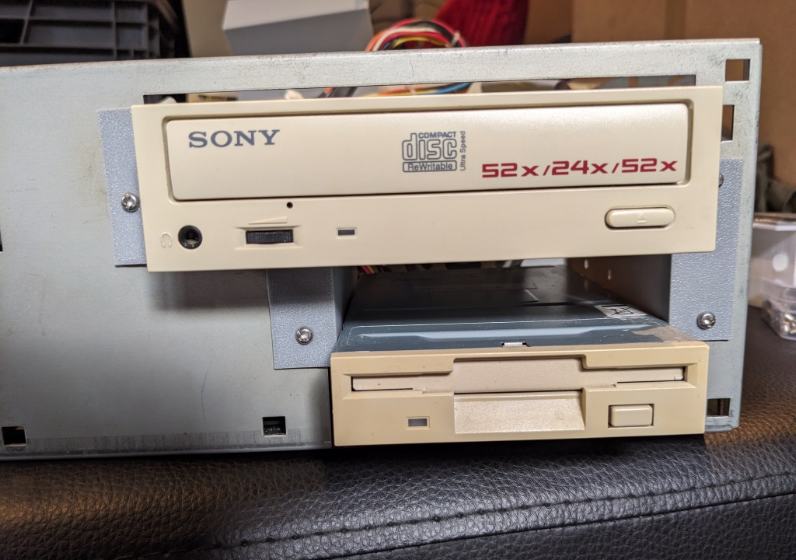

J'ai augmenté la rigidité et le nombre de trous de fixation à cette version. Elle semble mieux s'adapter, je vais donc m'en tenir à cette version. Je l'ai également mise à disposition gratuitement sur Thingiverse.

1.4 Amiga 4000 n°2 : inspection de la carte mère

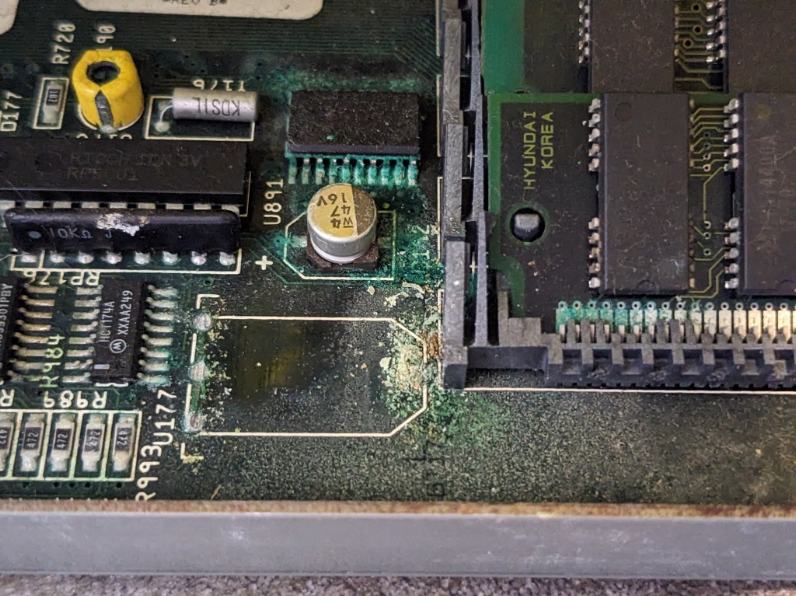

J'ai enlevé la batterie et utilisé de l'acide doux pour nettoyer les fuites autour de la batterie. Une fois cette zone nettoyée, j'ai inspecté la carte autour de cette zone. Il semble que les condensateurs aient également fui, et il va donc falloir les remplacer.

Sur cette base, je vais devoir :

Remplacer tous les condensateurs DMS sur la carte mère.
Retirer U891 et inspecter/réparer les dommages environnants.
Retirer au moins deux emplacements mémoire SIMM et inspecter/réparer les dommages autour d'eux.
Faire beaucoup de nettoyage supplémentaire.

Il n'est certainement pas dans un état où je peux tester l'alimentation pour l'instant.

1.5 Prochaines étapes

Pour l'instant, je vais me concentrer sur la machine n°2, pour voir si je peux mettre la carte mère dans un état qui me permette de la tester et de la faire démarrer. Au-delà de ça, tout est cosmétique, il y aura beaucoup de nettoyage à faire...

2.0 Partie 2 (5 août 2023)

Il y a beaucoup à faire avec ces Amiga 4000 après l'inspection initiale, mais certains progrès ont été réalisés.

2.1 Nouveaux caches de lecteur

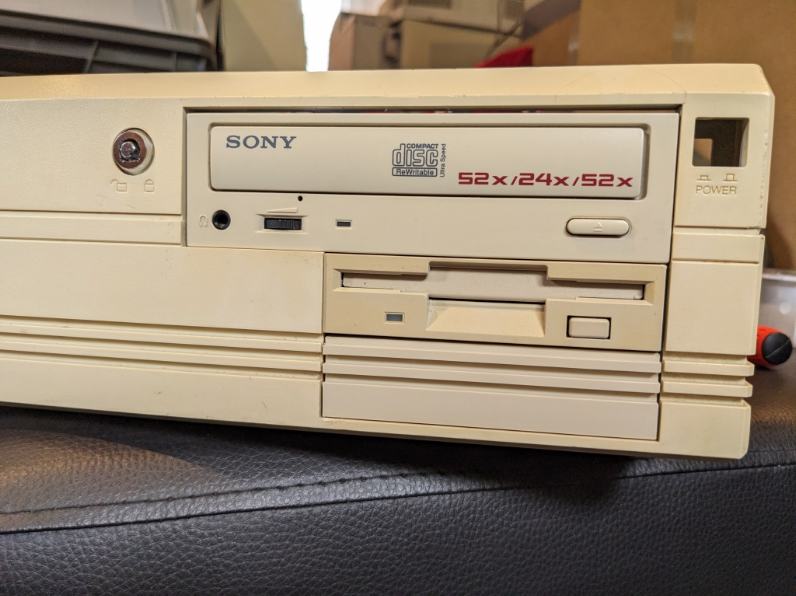

Il manque sur les deux Amiga 4000 des caches pour la baie du lecteur inférieure. Il existe des fichiers STL à imprimer en 3D pour ceux-ci facilement disponibles, donc la question est : quelle couleur ? Quelques personnes disent que l'Amiga 4000 est du même blanc cassé que l'Amiga 1200, mais à en juger par l'intérieur du boîtier des deux, l'A4000 est de la même couleur que l'Amiga 500/1000/3000. J'ai un PLA Amiga aux couleurs assorties appelé "Jessie", je l'ai donc utilisé pour imprimer un cache. J'ai ensuite testé cela sur l'Amiga 4000 n°1.

Cela ne semble pas être une correspondance parfaite des couleurs, c'est parce que le boîtier de l'Amiga lui-même est décoloré. Je pourrais essayer de rectifier cela plus tard. Fort du succès de ce tirage, j'en ai réalisé un autre pour le second A4000.

2.2 Test du processeur et de la mémoire

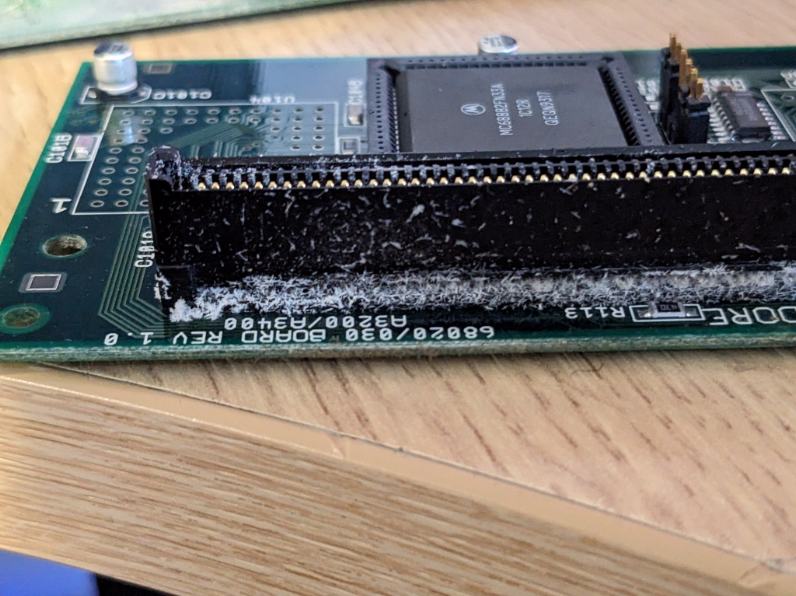

L'Amiga 4000 n°2 avait beaucoup de... je-sais-pas-koa partout sur le connecteur de la carte processeur, la mémoire avait également de la corrosion sur certains modules. J'ai décidé de tous les mettre dans le nettoyeur à ultrasons pour les nettoyer. Je les ai ensuite testés.

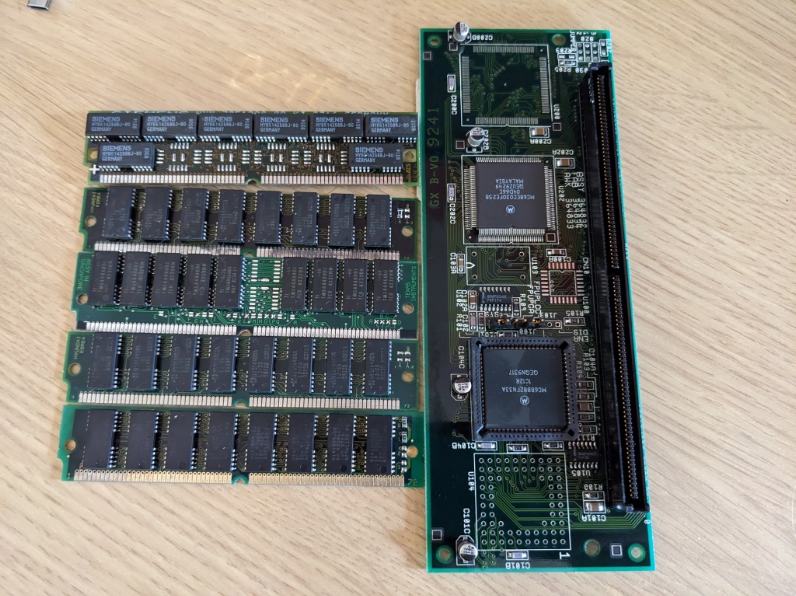

Ils ont l'air beaucoup mieux. J'ai testé le processeur de mon Amiga 3000 car il ne se trouvait pas loin à ce moment-là. Cela semble fonctionner correctement. Mais je remplacerai quand même les condensateurs au fur et à mesure, les condensateurs de la carte mère sont en mauvais état, donc je suppose qu'ils le sont aussi.

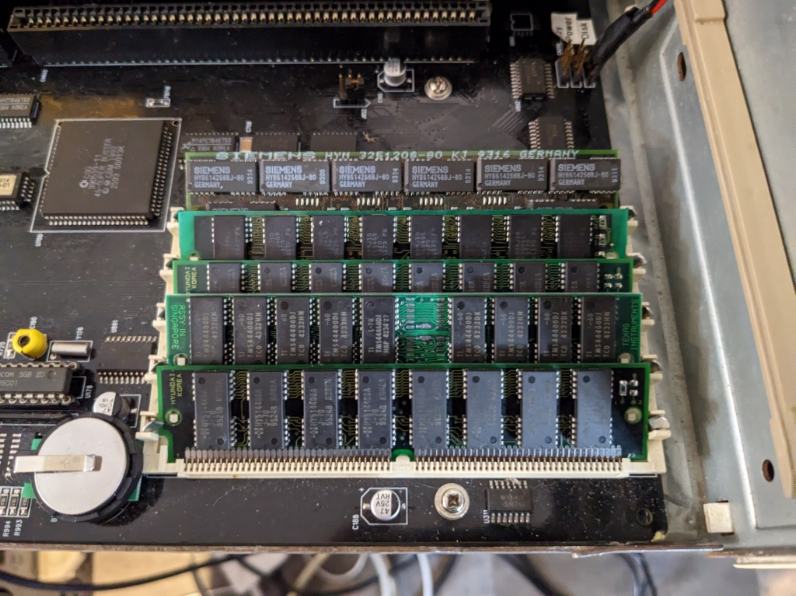

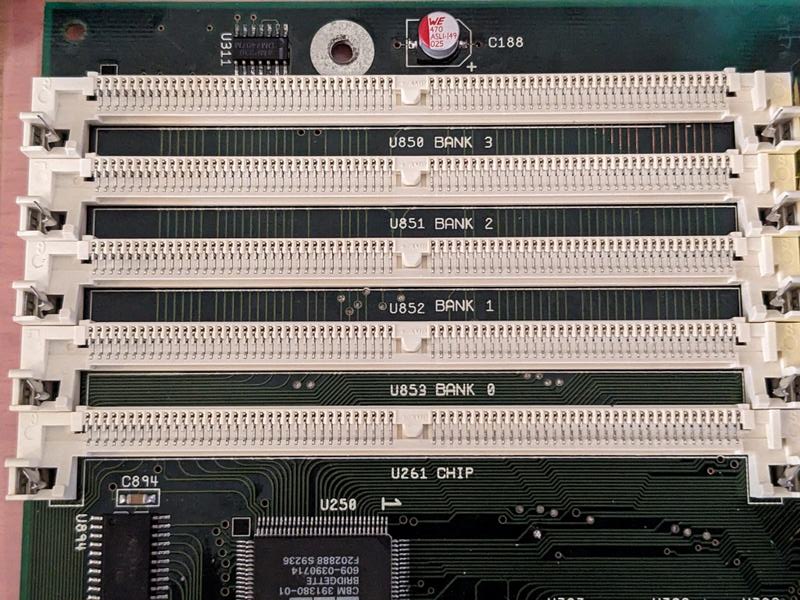

En ce qui concerne la mémoire, je suis passé à l'Amiga 4000 n°1 et j'y ai enfiché la mémoire. J'ai ensuite lancé le programme Amiga Test Kit et testé cette mémoire.

Ouf ! Je m'attendais à ce que l'état de ces modules soit trop détérioré, mais ils semblent tous s'identifier et fonctionner.

2.3 Nettoyage de la carte mère

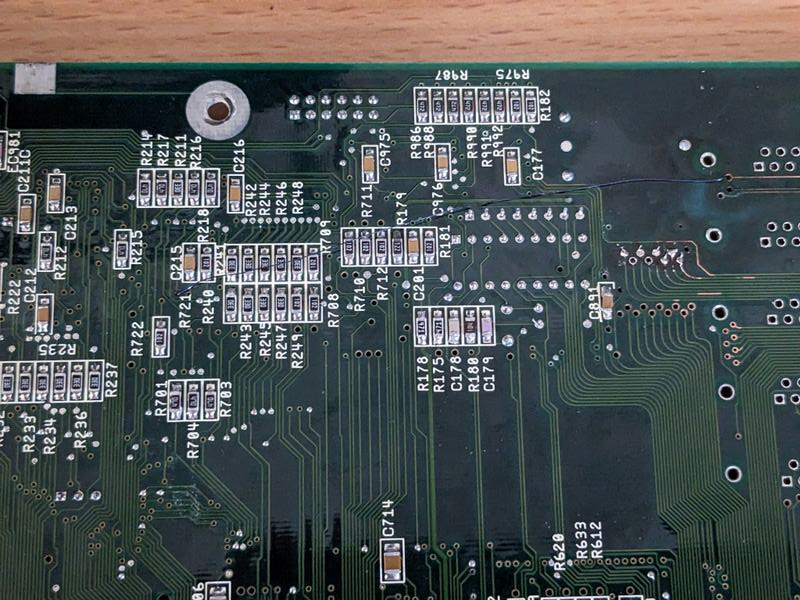

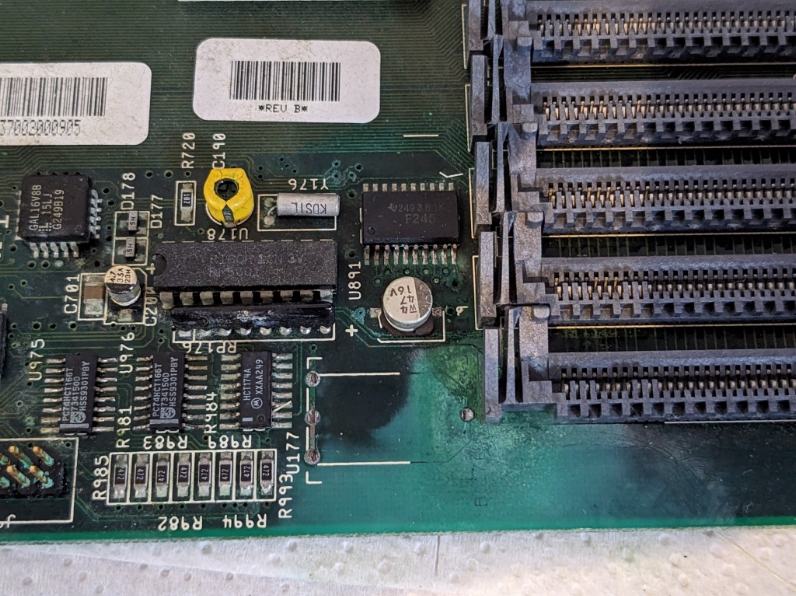

J'avais besoin de voir jusqu'où va la corrosion sur la carte mère de l'Amiga 4000 n°2, la première étape consiste à retirer les deux emplacements SIMM les plus proches de la batterie pour évaluer les dégâts. Après quelques minutes sur chacun avec ma station de dessoudage Hakko FR-410, j'ai réussi à les retirer sans effort.

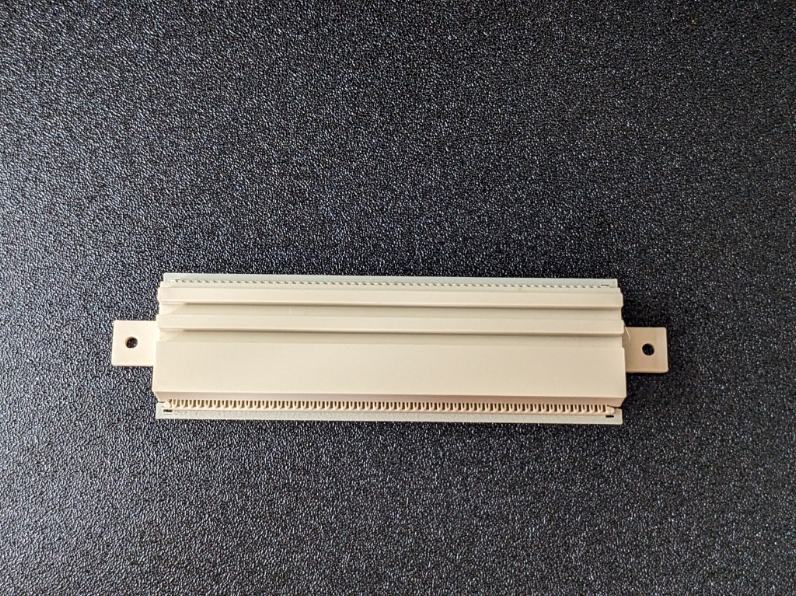

Pas génial, mais cela pourrait être bien pire. J'ai décidé de retirer tous les emplacements afin de pouvoir nettoyer et souder de nouveaux emplacements de meilleure qualité. J'ai ensuite nettoyé toute la carte mère au nettoyeur à ultrasons. Malheureusement, il ne rentre pas, mon nettoyeur est juste assez grand pour faire une demi-carte à la fois. J'ai donc fait deux tentatives sur la carte, une de chaque côté. Une fois le nettoyant passé et le rinçage effectué, elle rentre à peu près dans le four avec quelque chose qui maintient la porte presque fermée.

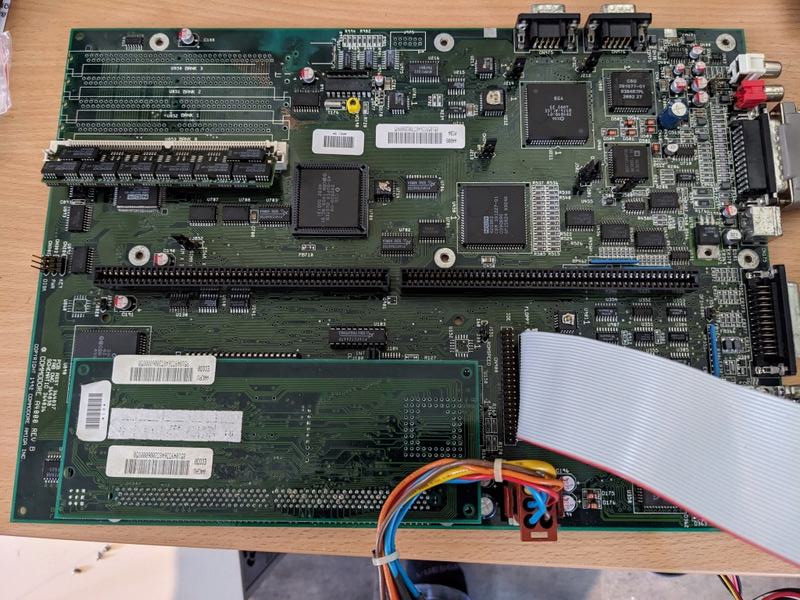

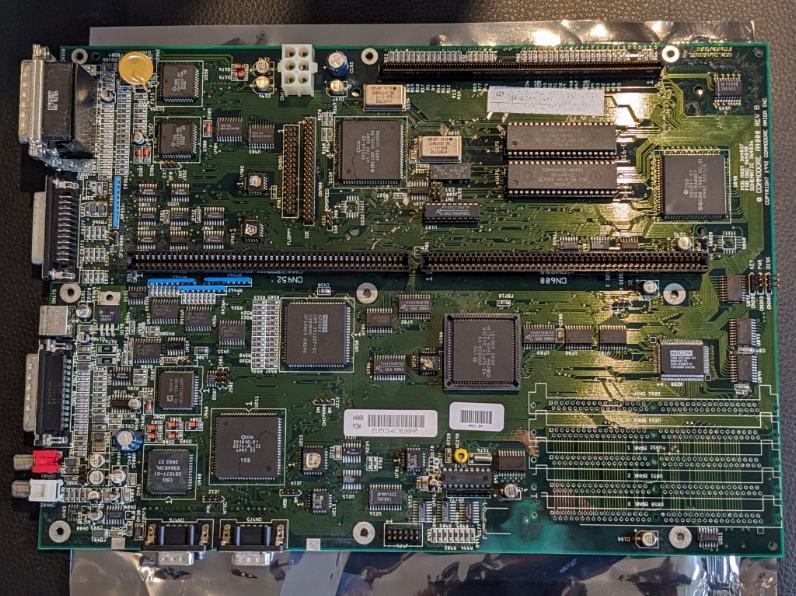

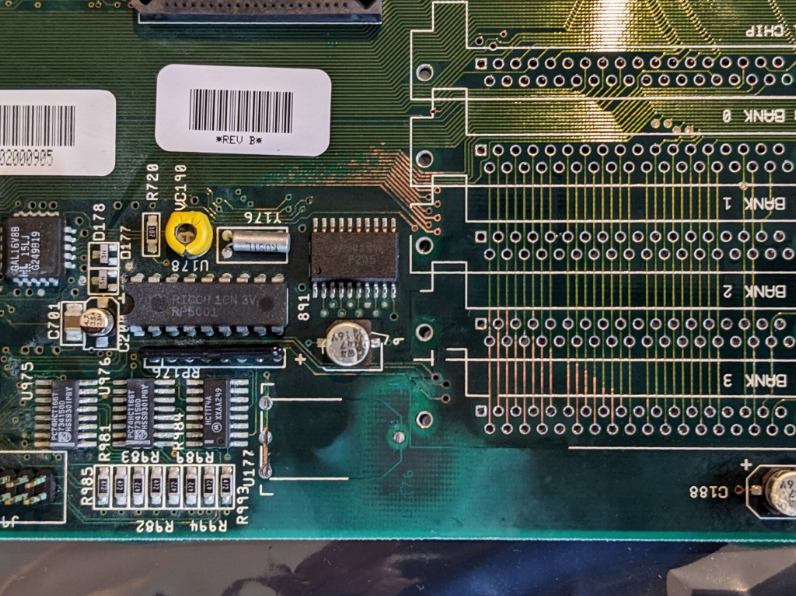

Le résultat est une carte mère qui commence déjà à être plus belle. Les ports ont l'air propres, les éléments blancs autour du connecteur de la carte processeur ont maintenant disparu et la zone de la mémoire a l'air aussi propre que possible.

2.4 Prochaines étapes

Maintenant que nous avons une belle carte propre sur laquelle travailler, je dois remplacer les condensateurs, la plupart semblent avoir fui. Je dois aussi tester les pistes sur la carte mère pour voir lesquelles ont été détériorées. Il y a de nouveaux emplacements SIMM en route, donc après avoir testé la carte et réparé les pistes visiblement détériorées, je les souderai également. Ensuite, je pourrai enfin tester la carte correctement.

3.0 Partie 3 (7 août 2023)

Avec une base de carte mère propre sur laquelle travailler, il est temps de commencer les travaux de réparation !

3.1 Diagnostic des dommages de la batterie

À l'aide d'un multimètre en mode continuité, j'ai déterminé où se trouvaient toutes les pistes visiblement détériorées. Il semble que les dégâts n'aient pas été aussi graves que prévu. J'ai trouvé six pistes défaillantes autour d'U891 et la piste du signal R/W vers la zone de la mémoire Fast.

Ce n'est pas mon meilleur travail, mais tout semble désormais connecté correctement.

3.2 Retrait des condensateurs

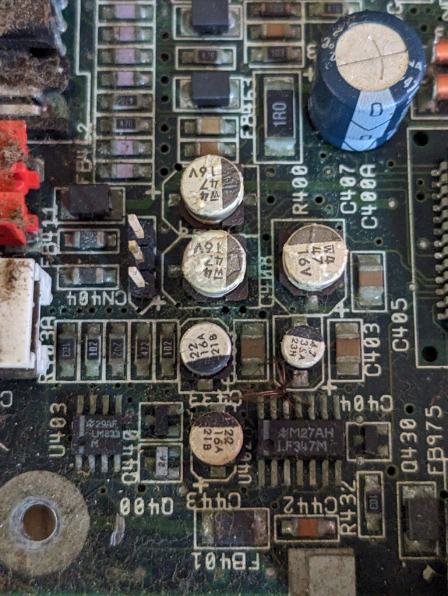

Les condensateurs montés en surface présentaient des signes de fuite, je les ai donc tous retirés pour les tester. Je les retire selon une technique de "duel", en utilisant deux fers à souder, un de chaque côté pour retirer chaque condensateur. J'ai ensuite utilisé un compteur Peak ESR pour tester chaque condensateur. ESR signifie "Equivalent Series Resistance" (Résistance en Série Équivalente). L'idéal est de le rapprocher le plus possible de zéro ; s'il est trop élevé, il sera alors lent à réagir aux oscillations. La plupart des condensateurs sont là pour répondre aux oscillations et aux fluctuations de tension. Par conséquent, un faible ESR est essentiel.

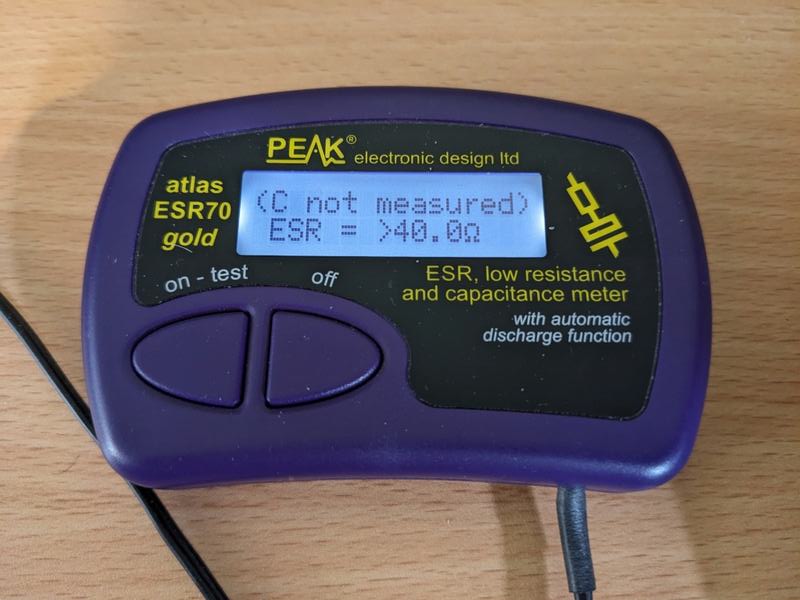

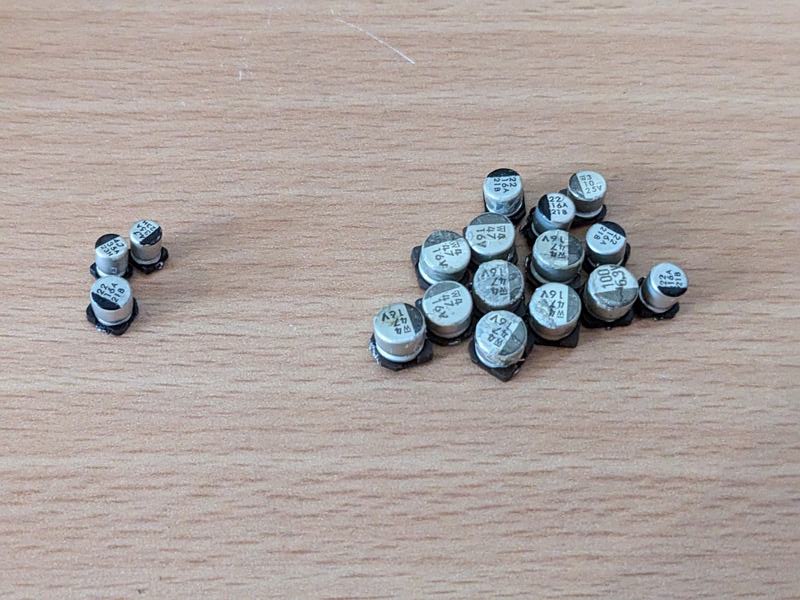

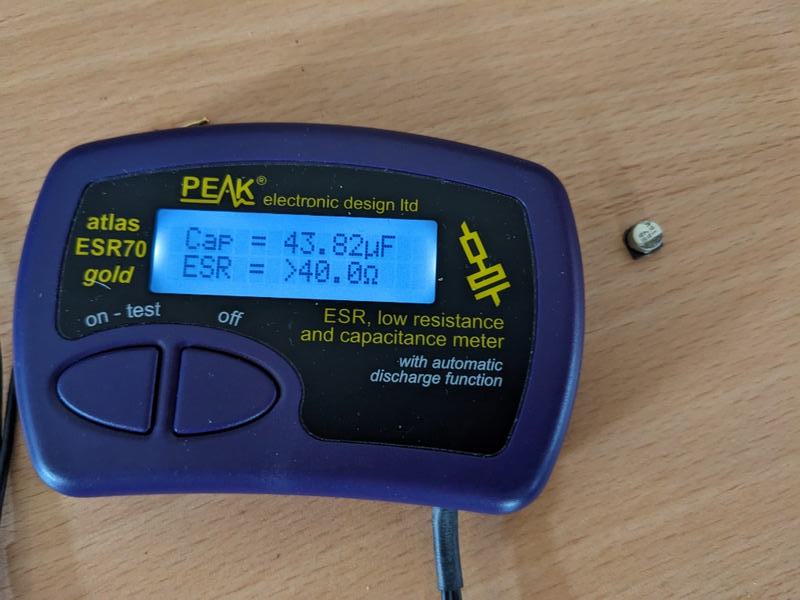

Presque tous les condensateurs étaient défectueux. Ceux de gauche avaient des valeurs et des ESR dans des plages tolérables. Tous les condensateurs de droite avaient des ESR nettement hors de portée, et beaucoup ne pouvaient pas non plus lire une valeur de capacité. Ils seront tous remplacés par des neufs.

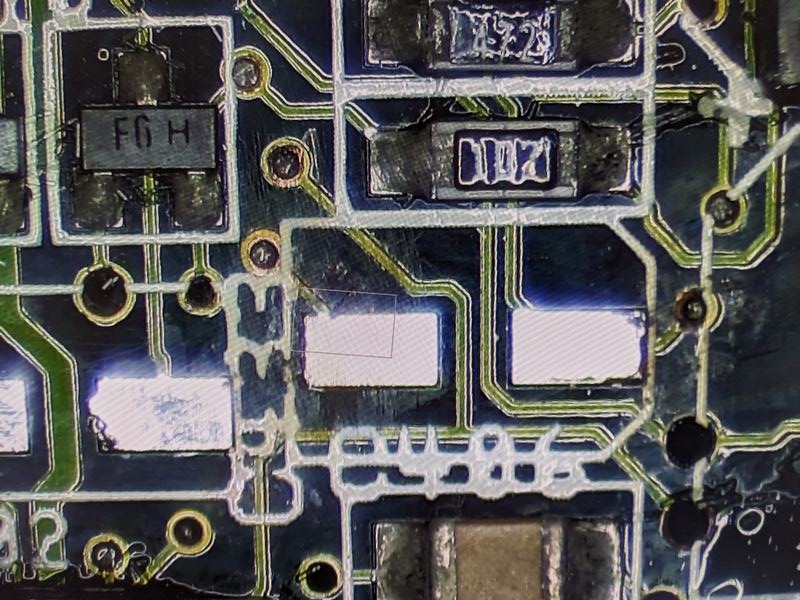

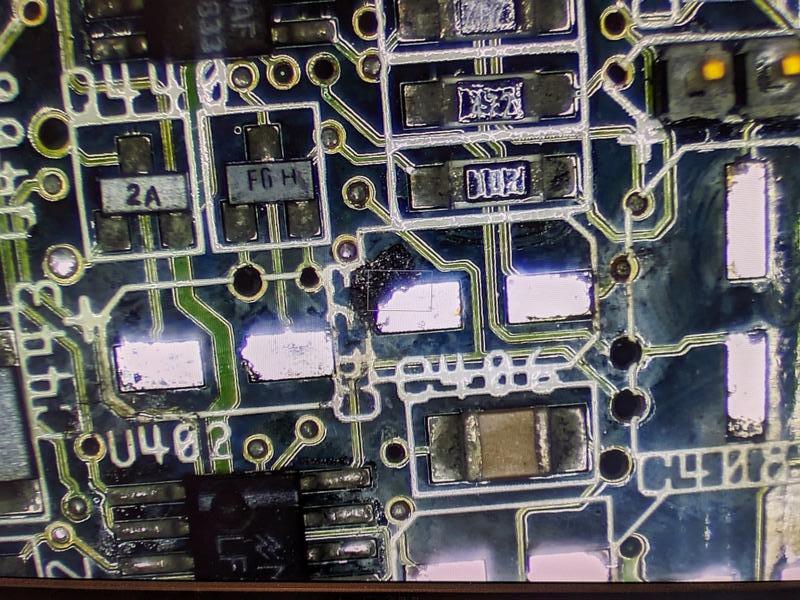

Lorsque je les ai retirés, j'ai trouvé des "cicatrices" noires près d'une pastille de l'un des condensateurs. Je craignais qu'il s'agisse de dommages au circuit imprimé causés par le condensateur.

Il s'avère qu'il y avait encore une continuité à cet endroit, donc la marque noire doit former une croûte sur le dessus. Effectivement, avec un peu d'abrasion, il s'est détaché.

Les pastilles et les connexions de tous les autres condensateurs étaient encore en bon état.

Pendant que j'y étais, j'ai également retiré les restes des pattes de la batterie et le connecteur de broche corrodé.

3.3 Davantage d'éléments à nettoyer

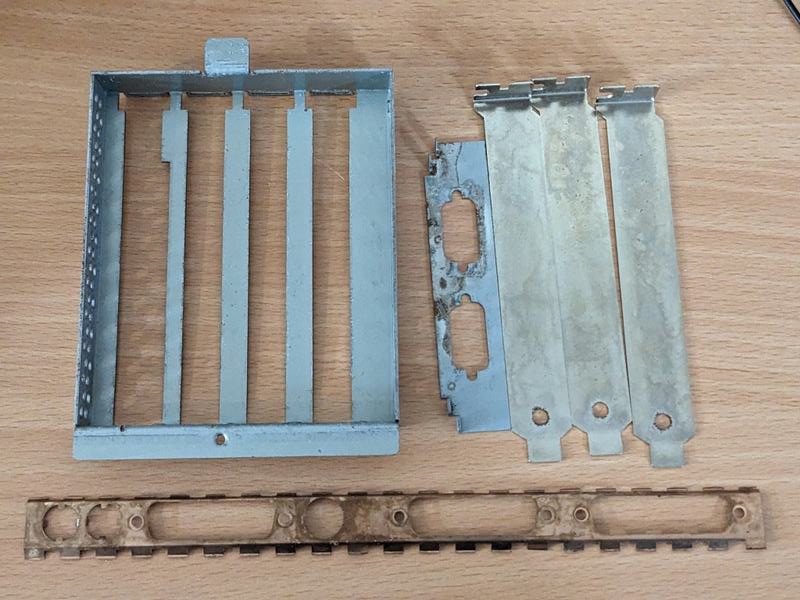

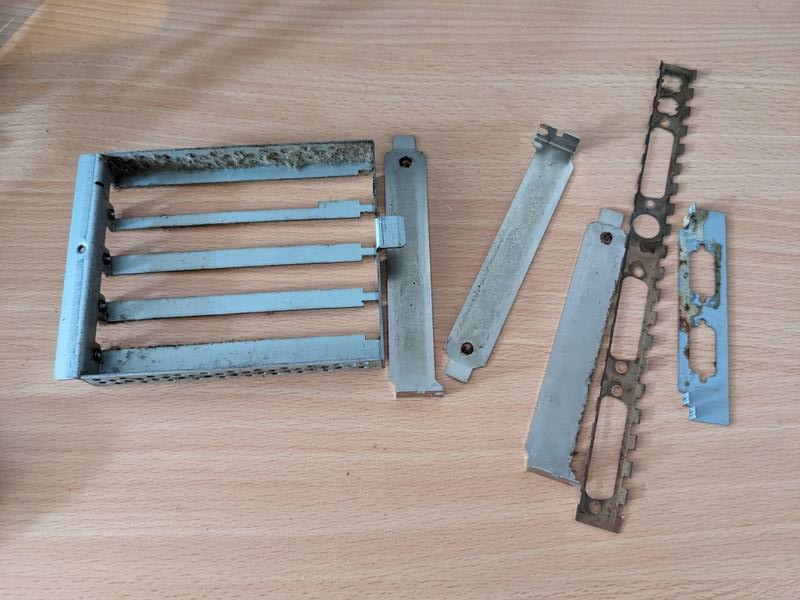

Les pièces de montage arrière de la carte d'entrées/sorties et le support de souris/manette avaient grand besoin d'un nettoyage.

J'ai mis le tout dans le nettoyeur à ultrasons. Et pour le support souris/manette, j'ai un peu abrasé à l'aide d'une brosse métallique pour éliminer une partie de la corrosion.

Je pourrais probablement encore éliminer un peu plus de corrosion, mais tout semble déjà un peu plus propre.

3.4 Remplacements des condensateurs

Maintenant que les condensateurs ont été retirés, les nouveaux peuvent être installés. Une chose clé que j'ai faite a été de souder délibérément les condensateurs audio à l'envers. C'est parce qu'ils ont été soudés dans le mauvais sens sur la machine d'origine. Cela n'affecte pas trop les choses, mais permet aux condensateurs de durer un peu plus longtemps.

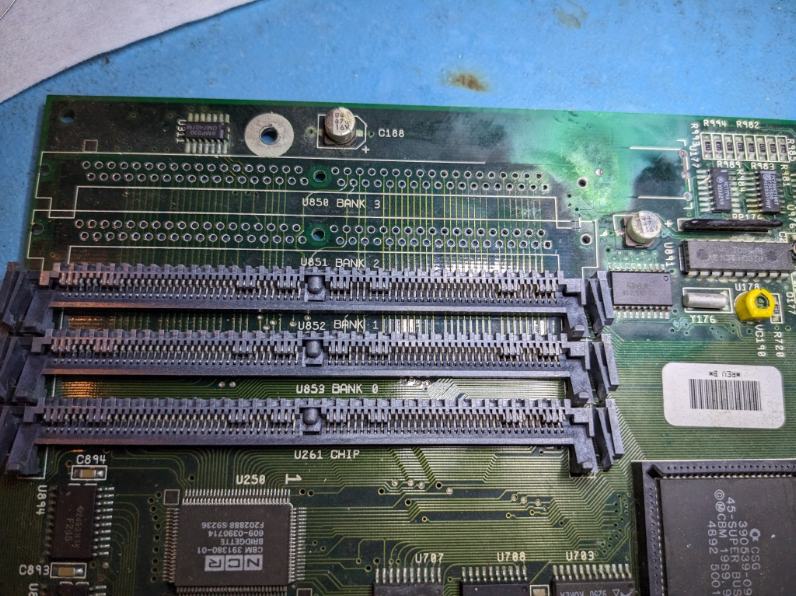

Pendant que j'y étais, j'ai soudé l'emplacement SIMM pour la mémoire Chip. C'est le strict minimum nécessaire pour démarrer la machine.

3.5 Test

J'ai câblé tout ce qui est le strict minimum pour tester la machine.

Je l'ai allumé et...

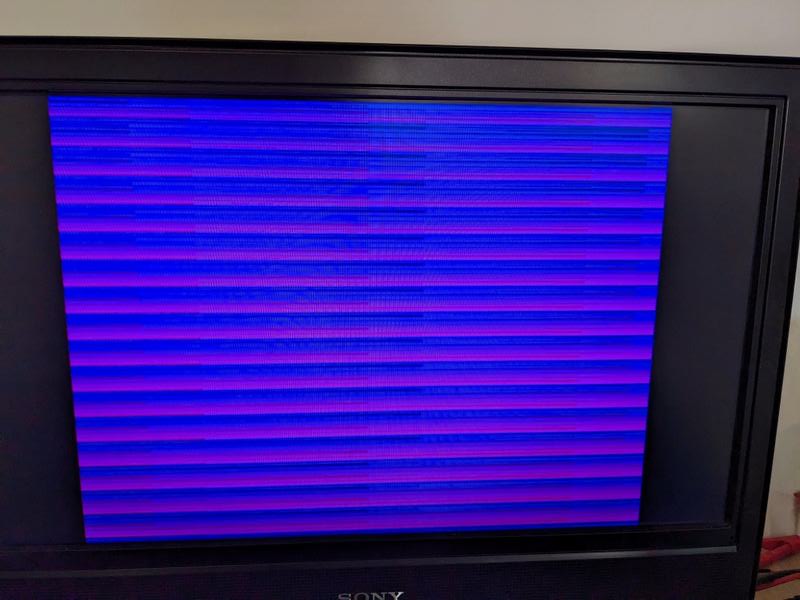

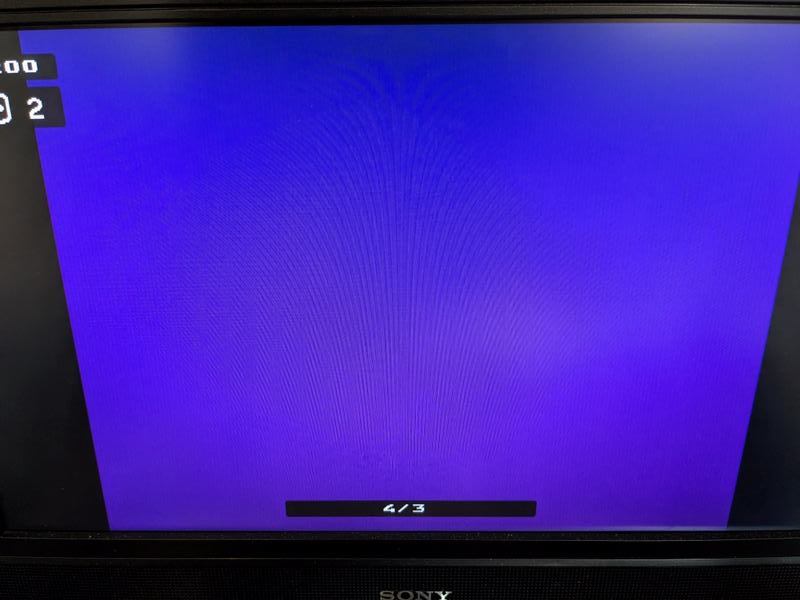

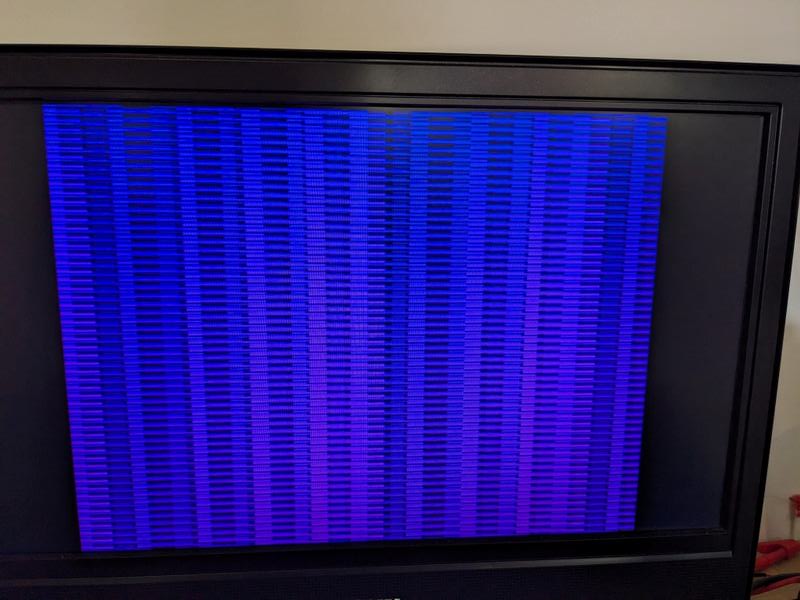

Un écran violet (plus violet que ce que montre la photo). C'est nouveau. Il est temps de sortir DiagROM. Avec DiagROM installé, j'ai obtenu un écran violet, suivi de motifs de couleur violette.

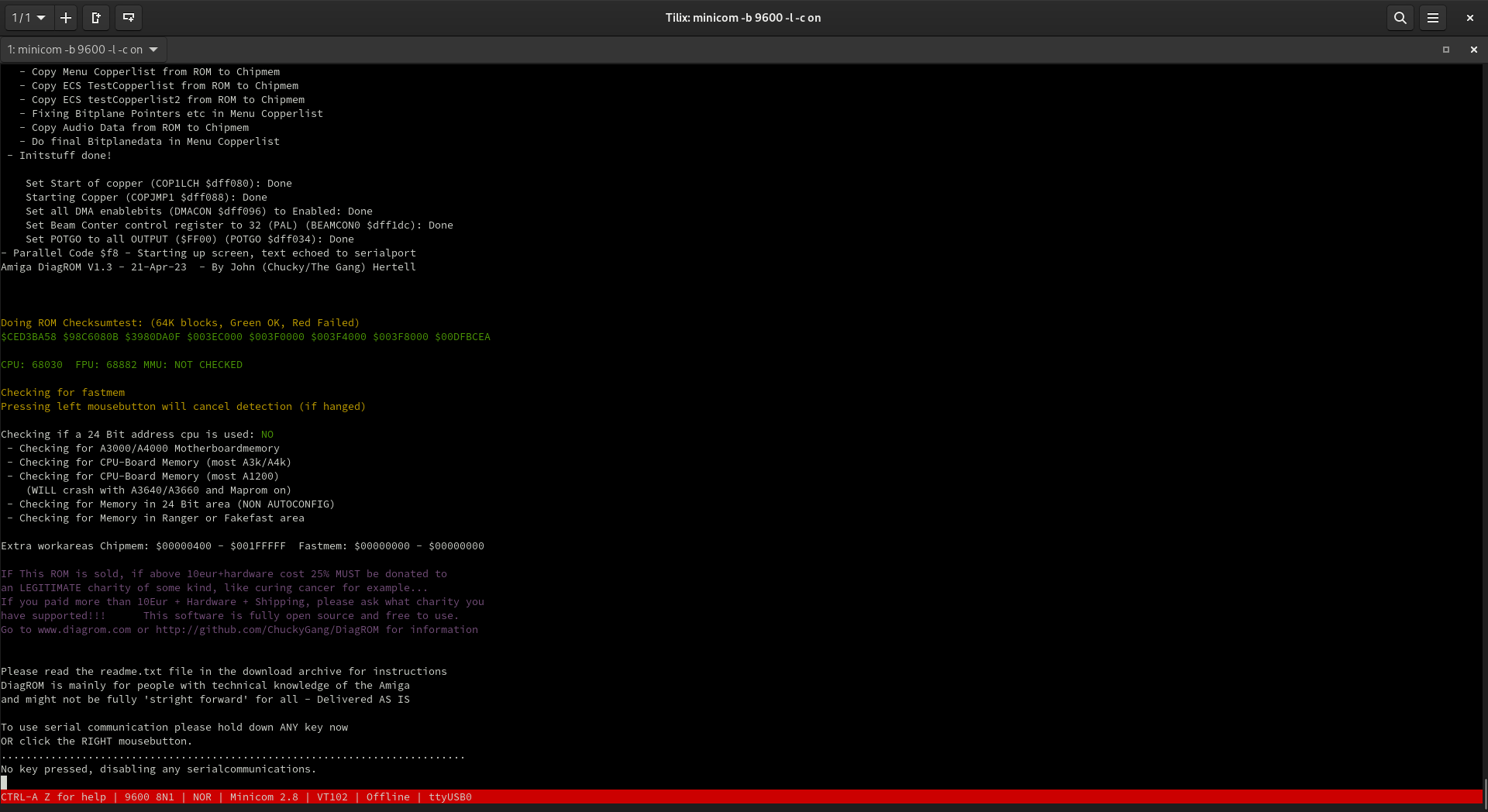

Cela indique au moins que quelque chose se passe. J'ai donc connecté le port série à mon ordinateur portable pour voir ce qui s'affichait.

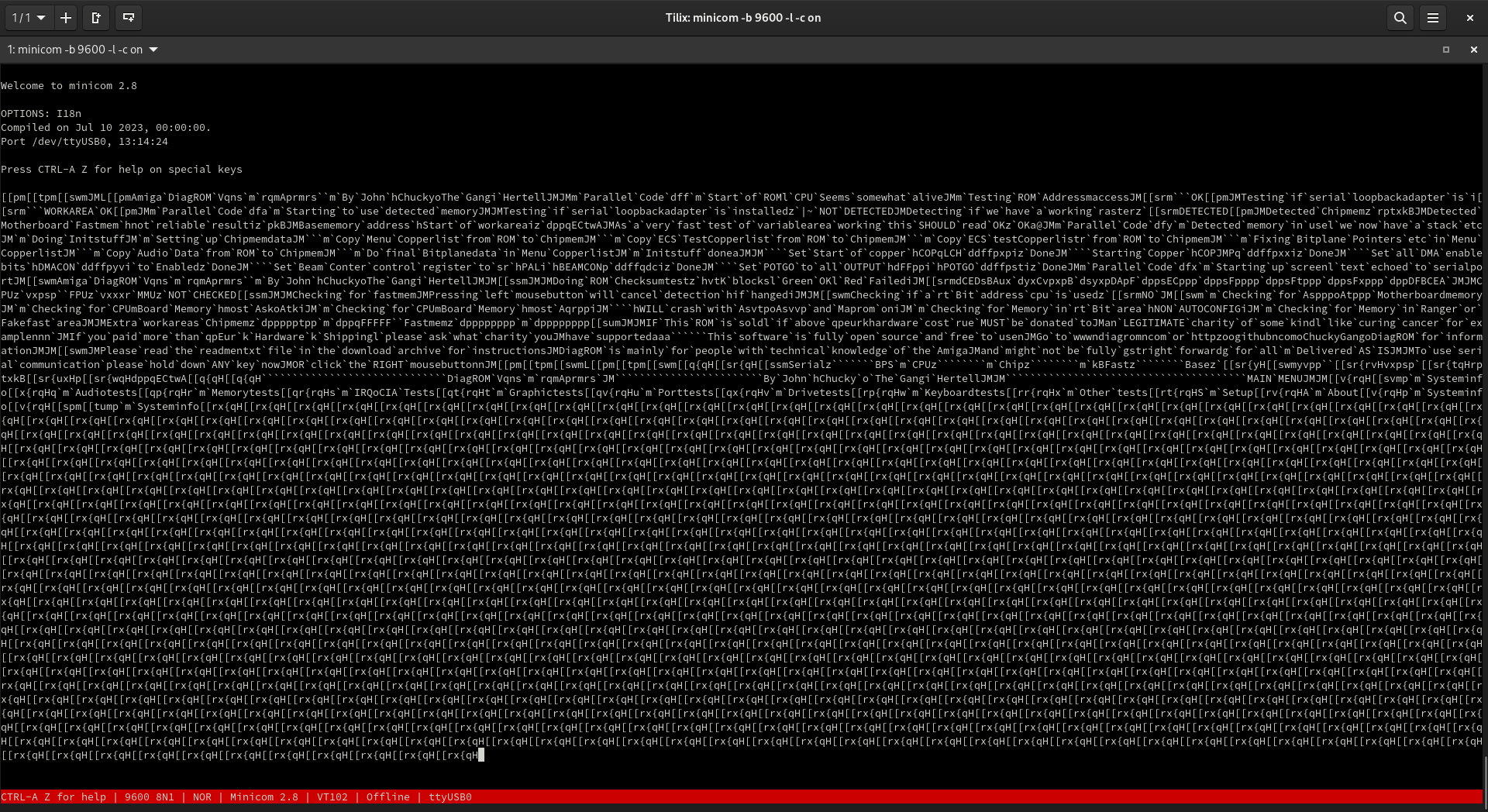

Il s'agit du texte DiagROM, mais un peu brouillé. La clé pour comprendre quel est le problème est d'examiner ce qui se passe avec les espaces. Ils sont convertis en accents graves ("backticks"). Un espace est "0x20" en hexadécimal ou "00100000" en binaire et un accent grave est "0x60ce", soit "01100000" en binaire. Cela indique que le bit 6 (si vous partez de zéro) est bloqué, cela n'affecte pas les lettres car pour les lettres ASCII, ce bit est de toute façon 1.

Ce n'est probablement pas un problème avec le bus de données principal car les instructions semblent s'exécuter correctement. Il s'agit donc plus probablement d'un problème lié au bus de données entre les puces personnalisées. Le fait que les couleurs soient fausses est probablement lié, la vidéo utilise le même bus. Mais pour l'instant, je n'ai rien trouvé qui puisse provoquer cela.

Malheureusement, pour l'instant, je suis bloqué. Je vais devoir me replonger dedans un autre jour avec les idées claires. Mais j'apprécie l'avis de toute personne connaissant ce bus mieux que moi.

4.0 Partie 4 (9 août 2023)

La carte mère de l'Amiga 4000 n°2 a été suffisamment réparée pour démarrer presque correctement, mais il y a toujours un problème. Il semble y avoir un bit bloqué sur le bus des puces personnalisées. Continuons avec le diagnostic.

4.1 Trouver le problème

Nous savons que la ligne de données 6 vers Paula ne fonctionne pas. C'est parce que Paula génère la sortie RS232 que j'observais et que le bit 6 y était bloqué. Ce qui m'a dérouté au début, c'est que le bus de données de Paula a démarré au bit 16. Ensuite, j'ai réalisé que Paula utilisait la moitié supérieure du bus 32 bits, donc en réalité, le problème devrait provenir du bit 22.

Malheureusement, dans ma hâte de diagnostiquer les choses, j'ai également supprimé U891 qui contrôle le bus de données inférieur pour la mémoire Fast et échoue souvent en raison de dommages de la batterie. J'avais déjà réparé les pistes autour. J'ai perdu une pastille au cours du processus parce qu'elle était faible à cause de la fuite de la batterie.

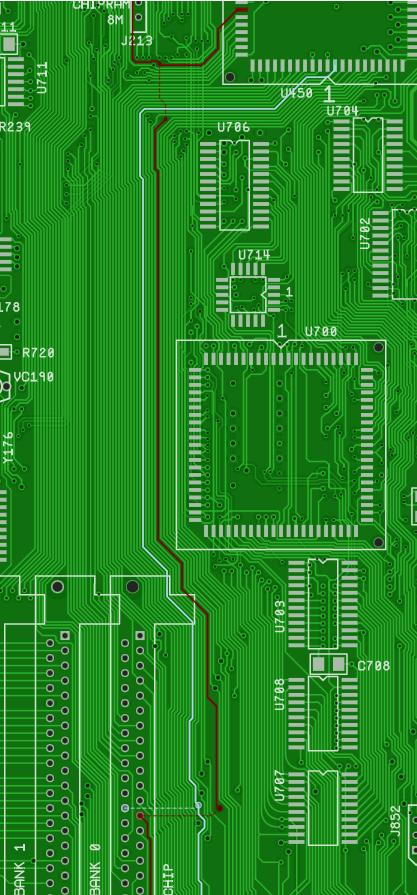

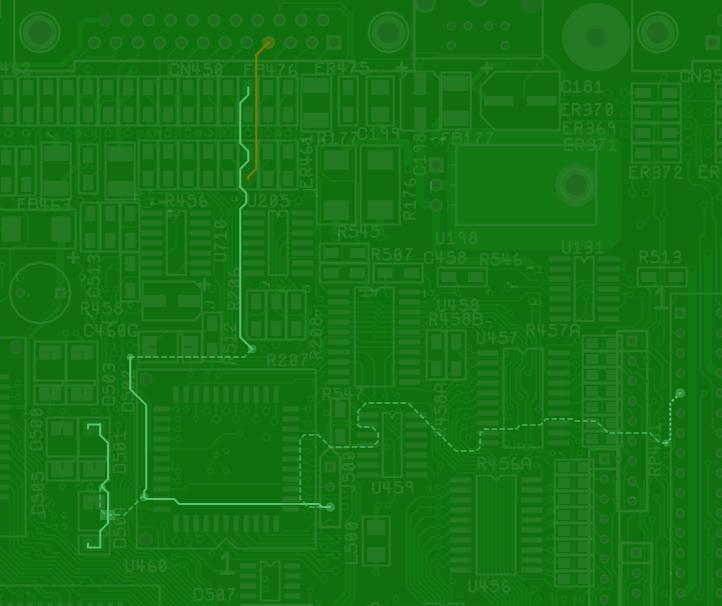

En utilisant amigapcb.org, nous pouvons voir l'itinéraire emprunté par la piste, la piste rouge ici. Je ne l'ai pas montré entièrement, mais juste la partie importante pour cet article.

La partie verticale très longue est cassée, je ne vois pas où elle est cassée, mais il n'y a pas de continuité entre les pistes. Cela expliquerait les choses, en bas se trouve la puce Bridgette. Il s'agit d'une puce personnalisée qui gère la mise en mémoire tampon des adresses/données pour la mémoire Chip et d'autres puces personnalisées. En haut se trouvent Alice (de l'AGA), Lisa (vidéo) et Paula (contrôleur audio, série et disquette).

J'ai résolu ce problème en utilisant un fil de brassage fin sur la face inférieure entre les deux pistes et j'ai réessayé.

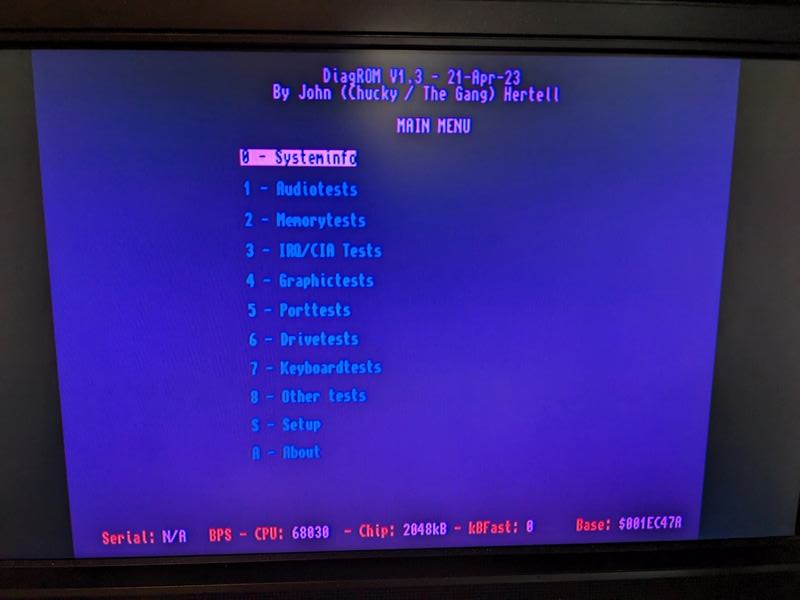

C'est bien mieux, nous semblons avoir un jeu de composants fonctionnel. Mais tout est toujours violet !

4.2 Purple Reign

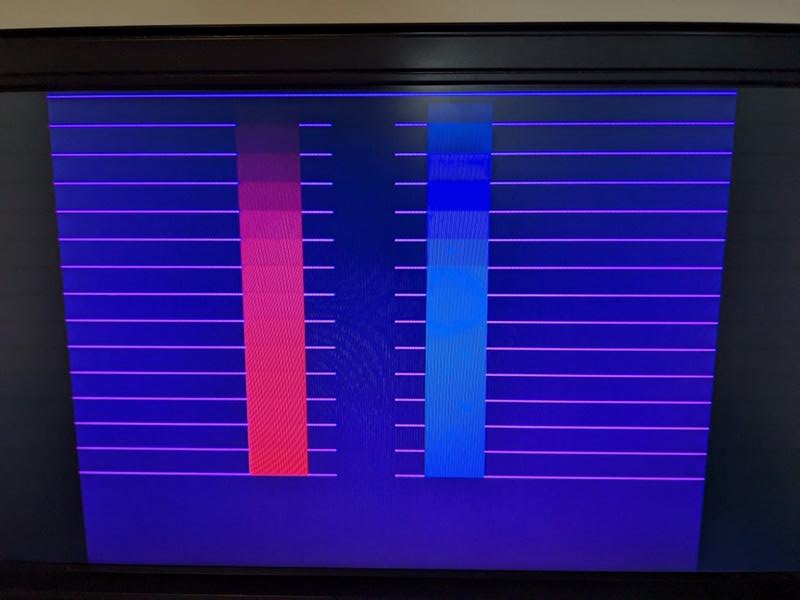

DiagROM dispose d'un test graphique qui peut afficher la sortie RVB, c'est donc la première chose que j'ai essayée.

Eh bien, cela explique le violet. On est censé avoir une barre pour le rouge, une pour le vert et une pour le bleu. Le vert est complètement absent. Cela signifie que nous manquons complètement la sortie analogique verte.

En revenant sur amigapcb.org, nous pouvons voir que c'est le chemin qu'il emprunte.

La plus longue des pistes vertes verticales est là, elle aussi cassée. Ce qui explique pourquoi il n'y a pas de vert. Comme auparavant, cela nécessitera un correctif, mais malheureusement, je ne peux pas le cacher en bas de la carte, il n'y a pas de piste en haut pour le fixer. Mais j'ai fait en sorte que cela soit aussi petit que possible.

Essayons à nouveau DiagROM...

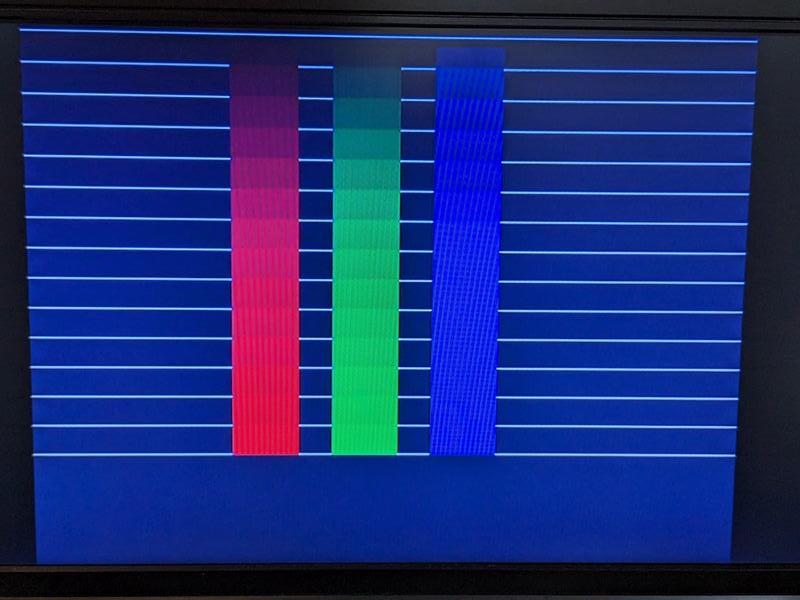

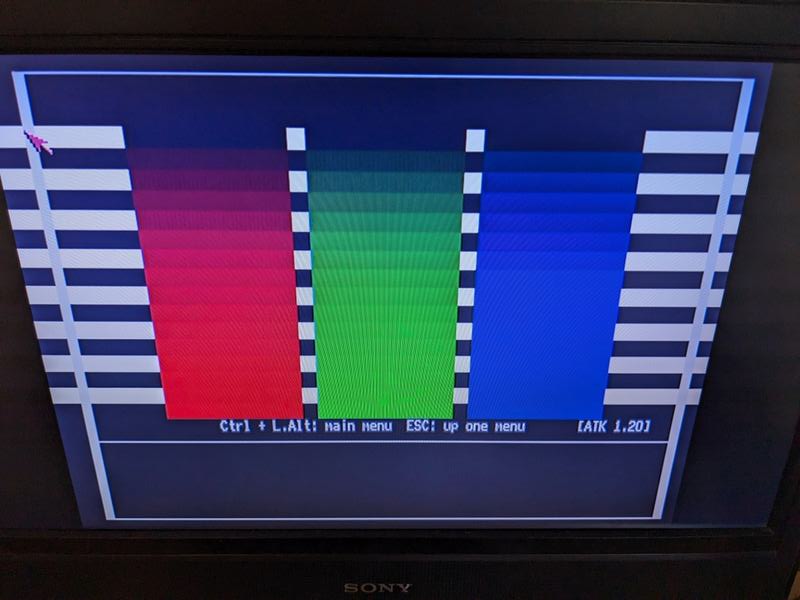

C'est mieux, nous avons tout le spectre RVB !

Aller plus vite

Maintenant que les principales fonctionnalités de la carte mère fonctionnent, il est temps d'ajouter à nouveau la mémoire Fast. De nouveaux emplacements ont été soudés, tout comme la puce U891 d'origine. Avant de les poser, j'ai enduit les pistes du Copper exposées de vernis à ongles transparent pour les protéger. J'aurais pu utiliser un masque de réparation durci par UV, mais cela nécessite d'abord de retirer l'ancien masque.

Malheureusement, la machine a soudainement décidé que le démarrage n'était plus une option. DiagROM n'a pas répondu. Il semble que le fait de retirer et de réinstaller U891 ait été la goutte d'eau qui a fait déborder le vase et qui a, en fait, causé le problème dont je craignais.

J'ai de nouveau retiré la puce et d'autres pastilles les plus faibles sont tombés au cours du processus.

Cela ne m'inquiète pas trop, ce sera facile à réparer. Mais c'est pénible, d'autant plus que je n'avais pas de 74F245 de rechange pour le remplacer. J'ai dû en commander un.

Alimentation

J'ai un bloc d'alimentation en bon état sur l'Amiga 4000 n°1 et un en état inconnu pour l'Amiga 4000 n°2. En regardant le bloc d'alimentation n°1, j'ai observé que le ventilateur est dans un angle bancal et que le connecteur de la carte mère semble avoir été épissé. Je suppose que les passages de câbles ("guts") ont été remplacées.

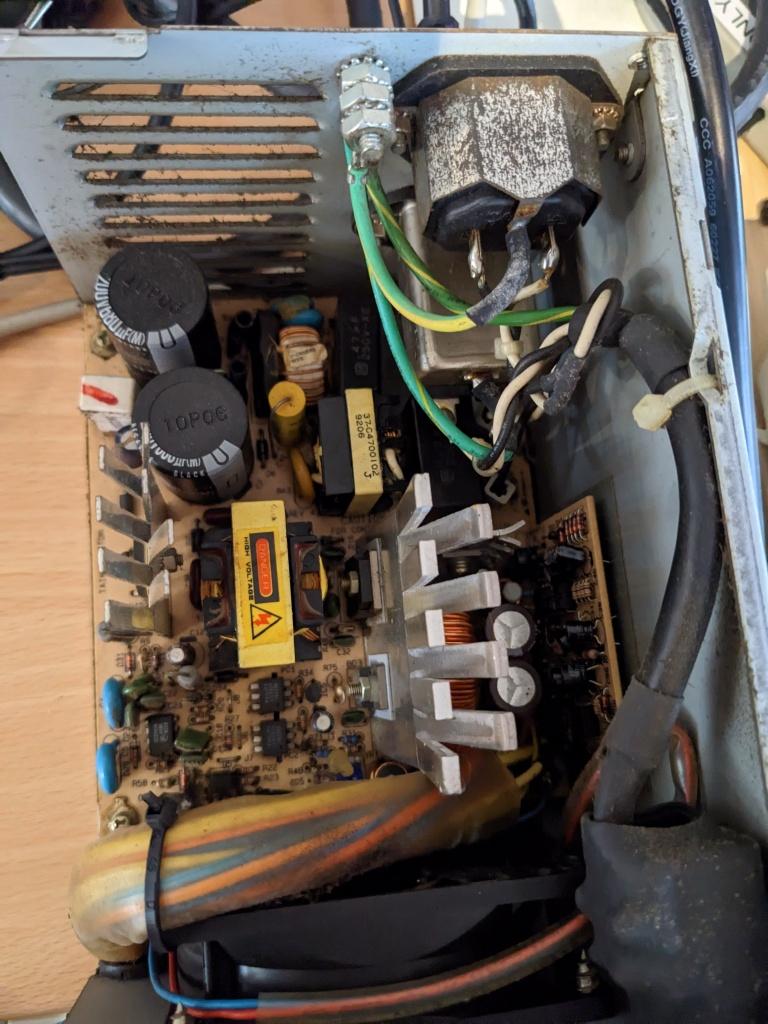

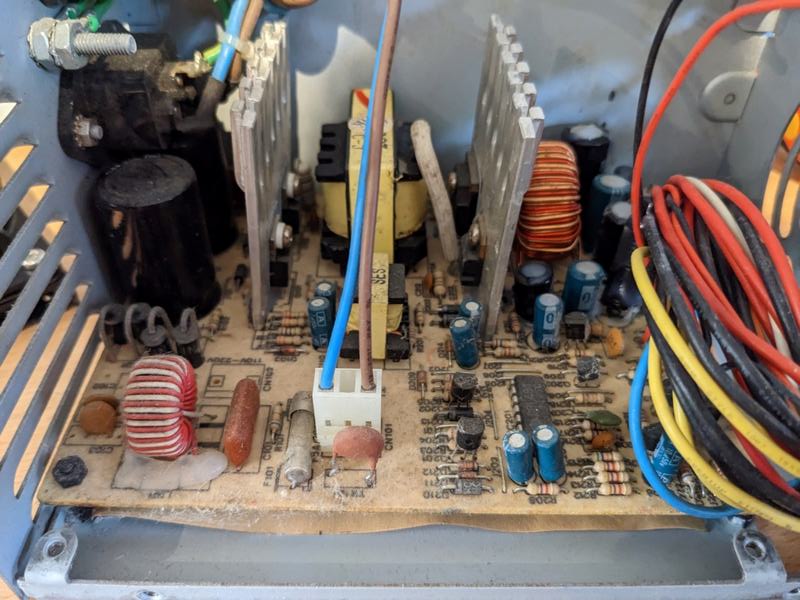

En l'ouvrant, je peux voir une carte d'alimentation que je ne reconnais pas.

Elle repose sur des contremarches en plastique qui semblent avoir été collées (la colle a échoué), mais il est suffisamment serré pour ne pas bouger. Le ventilateur était dans un angle bizarre car il n'y a pas assez de place pour un ventilateur de 25 mm de large. Je vais le remplacer par un de 15 mm qui devrait convenir, et je verrai s'il y a un moyen d'améliorer le montage.

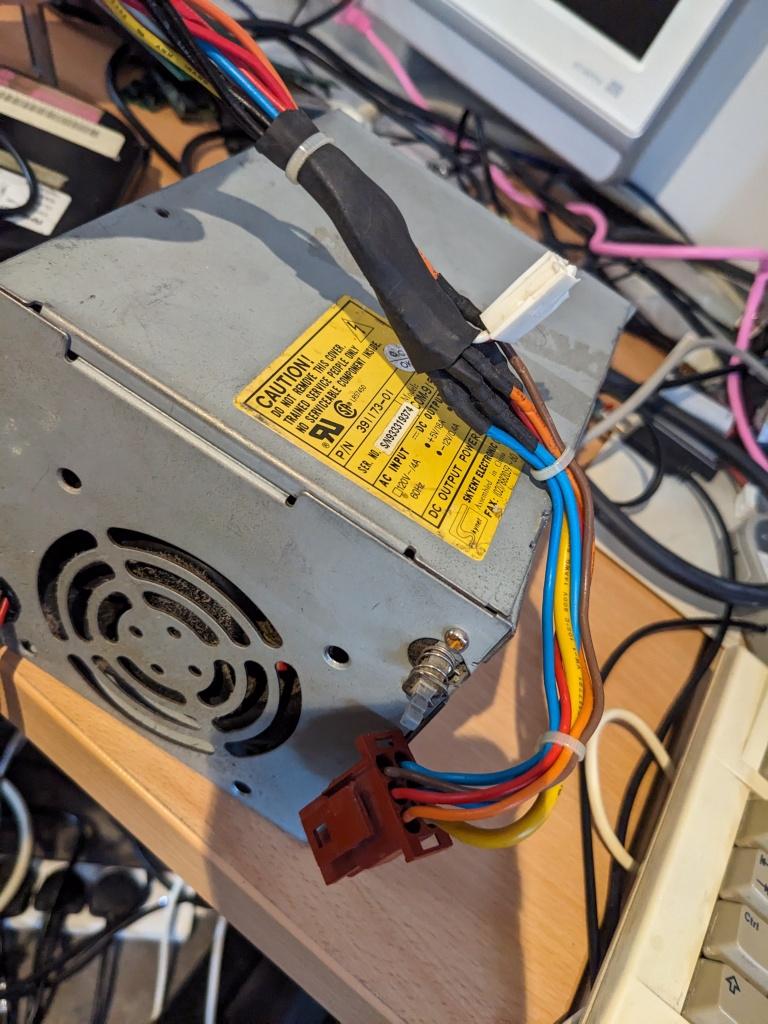

Quant au bloc d'alimentation n°2, il s'agit d'un bloc d'alimentation LiteOn A4000 d'origine. Le voici après avoir soufflé/retiré beaucoup de poussière...

J'ai essayé de l'allumer avec un vieux disque dur afin de pouvoir mesurer les tensions. Il mesurait à peine 1 V sur l'un ou l'autre rail. En plus du fait que l'interrupteur d'alimentation donne l'impression que le direct et le neutre s'enclenchent séparément, je remplacerai celui-ci par un bloc d'alimentation SFX dans un support imprimé en 3D, comme indiqué dans la partie 2.

4.3 Prochaines étapes

Je suis déterminé à enfin faire fonctionner la zone de la mémoire Fast, ce qui permettra de terminer le travail sur la carte mère. Je vais également préparer deux alimentations en bon état. Je pourrais alors enfin travailler sur les boîtiers.

5.0 Partie 5 (10 août 2023)

Dans la partie 4, la carte mère de l'Amiga 4000 n°2 fonctionnait en grande partie. Mais cela nécessitait une nouvelle puce tampon pour la mémoire Fast. Cette puce est arrivée, alors continuons...

5.1 U891

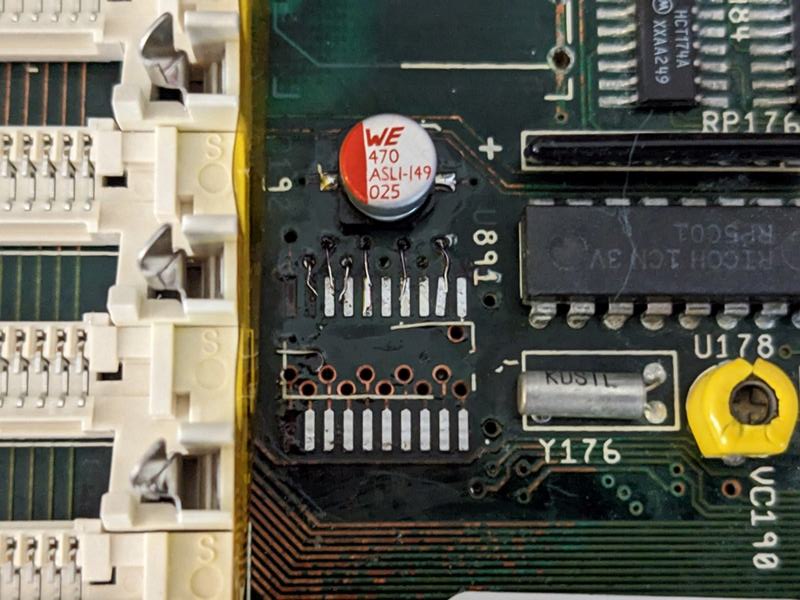

Cette puce a été tellement pénible à traiter qu'elle va avoir sa propre partie dans cet article. La nouvelle puce est arrivée et je l'ai soudée, en ajoutant des fils de brassage pour les pastilles manquantes. Au début, cela a échoué exactement de la même manière qu'auparavant. J'ai ensuite trouvé la cause, la masse de cette zone avait été endommagée, le condensateur électrolytique à proximité n'avait pas non plus de masse. Le rattachement à la masse a finalement permis à DiagROM de démarrer correctement. La mémoire Fast ne s'est pas affichée, mais j'ai pu la tester de force pour savoir pourquoi.

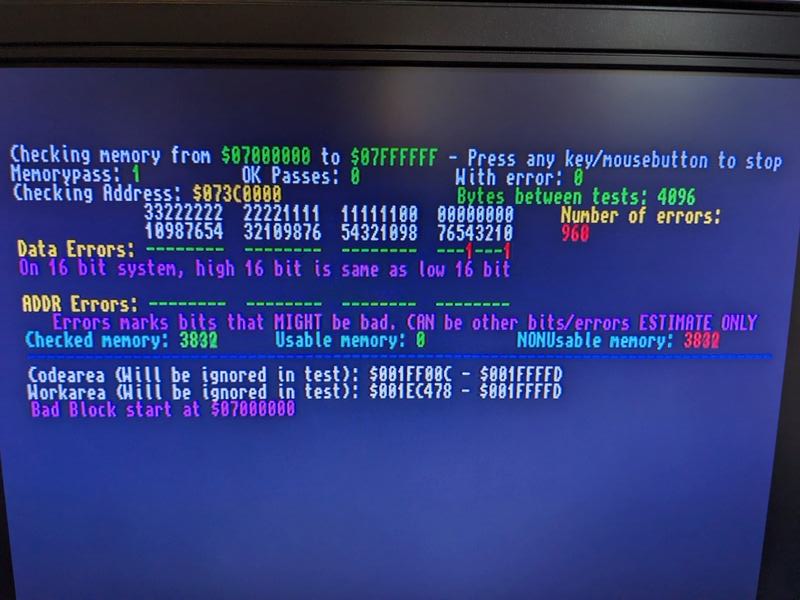

Deux bits étaient constamment défaillants, tous deux contrôlés par U891, c'est un bon début. Il s'avère que la patte du bit 0 n'a pas été correctement soudée côté bus et que le fil de brassage du bit 4 n'a pas été correctement fixé à la patte côté mémoire.

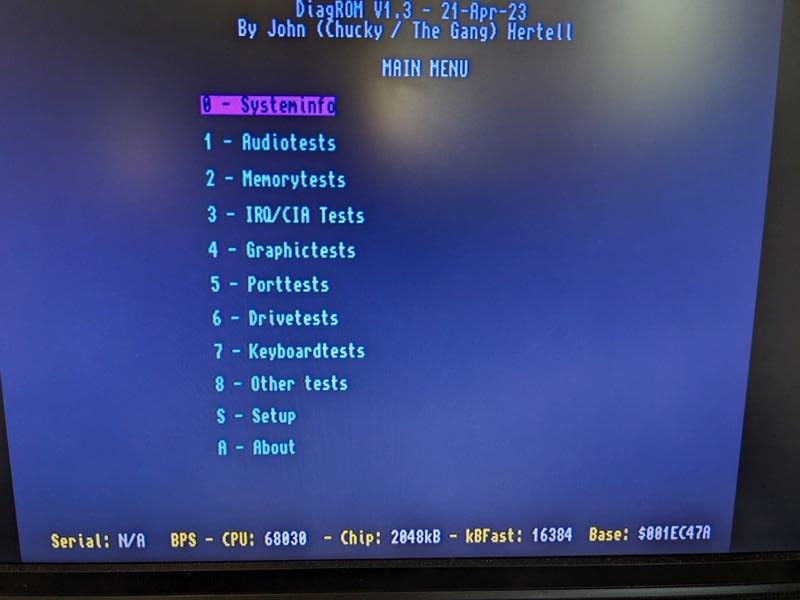

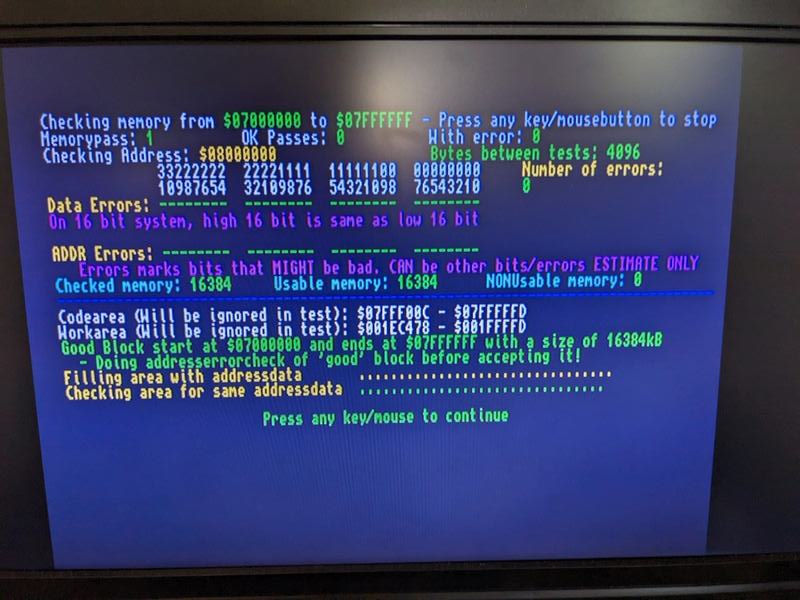

Lors du redémarrage de DiagROM, la mémoire a été correctement détectée ("kBFast" dans l'image de gauche ci-dessous) et j'ai pu exécuter un test complet dessus.

5.2 Amiga Test Kit

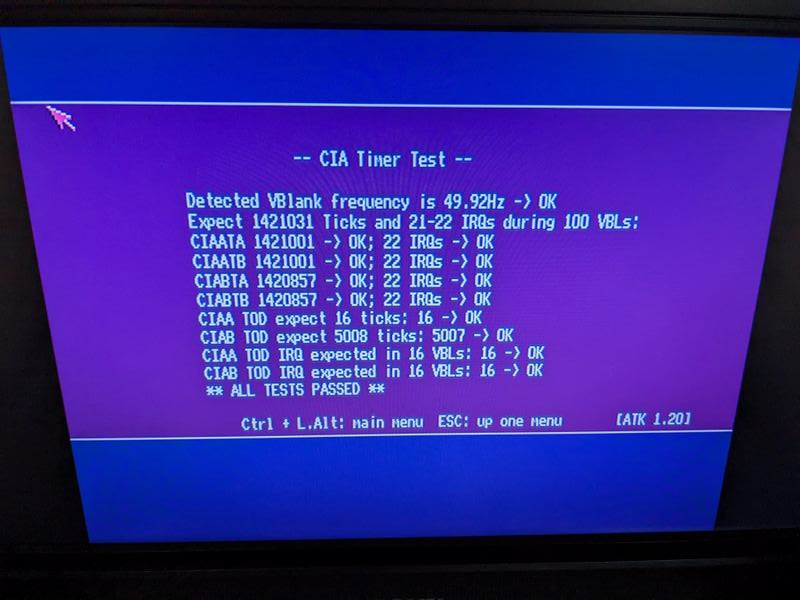

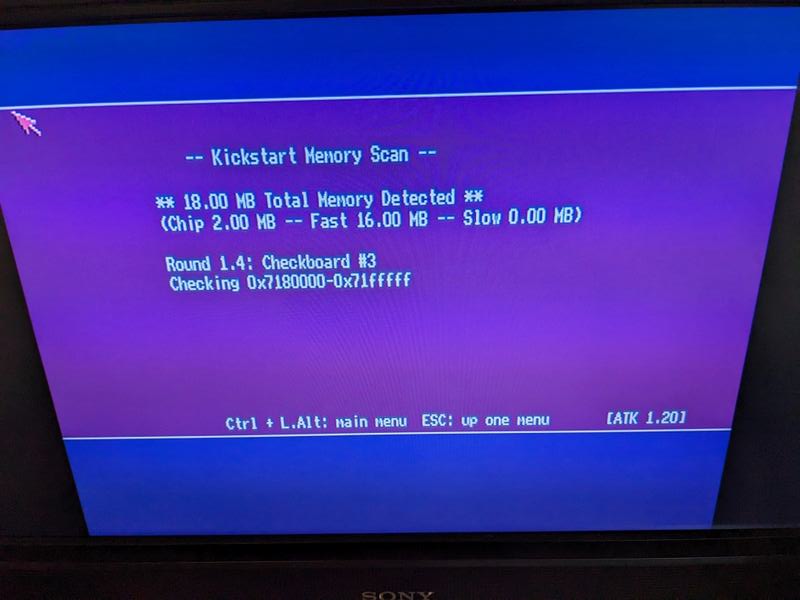

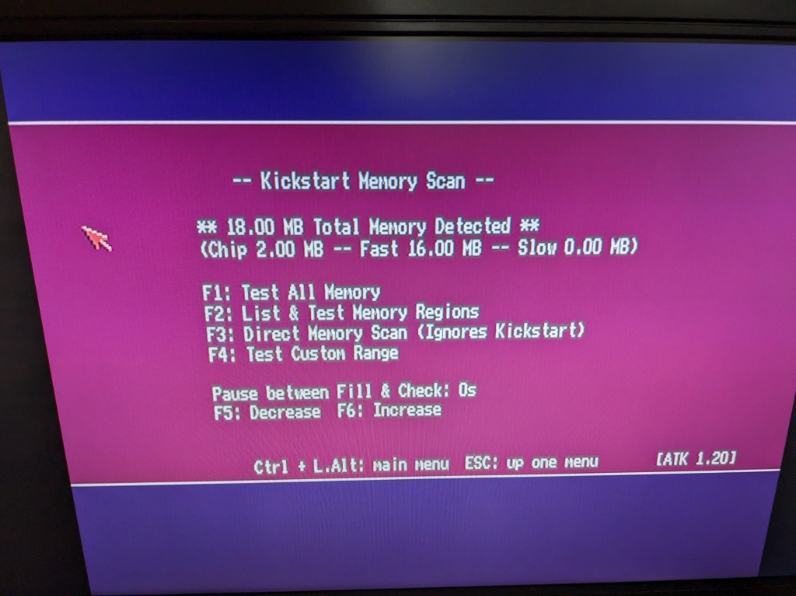

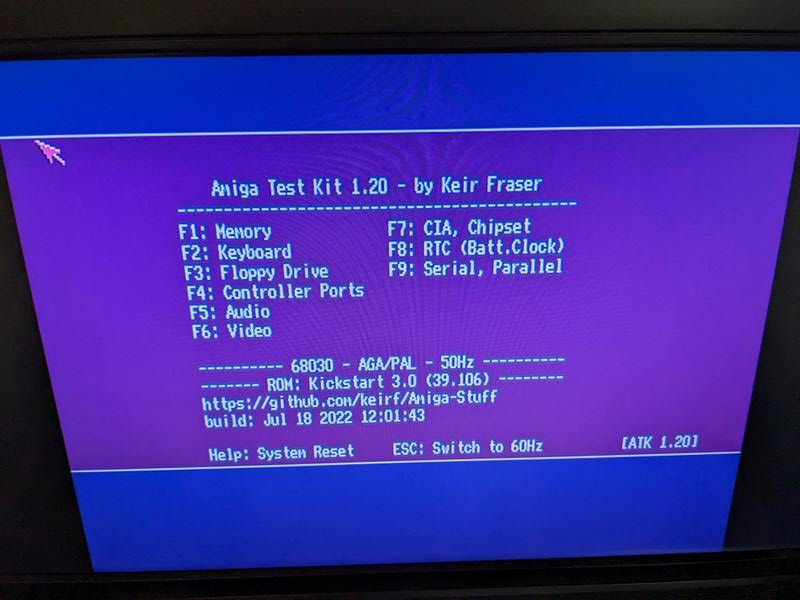

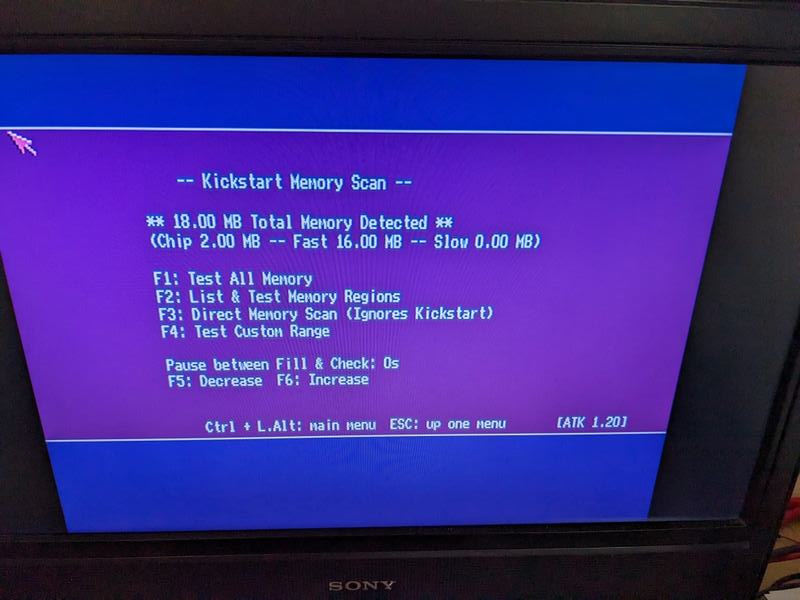

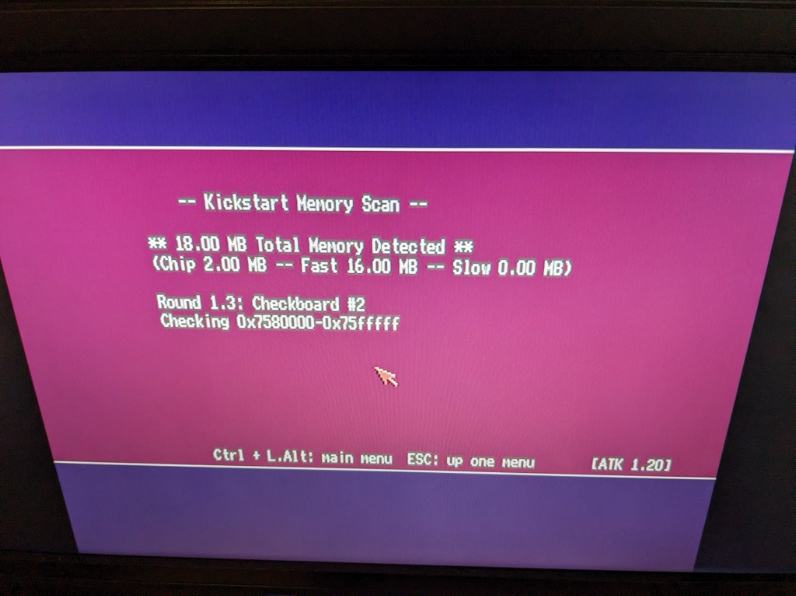

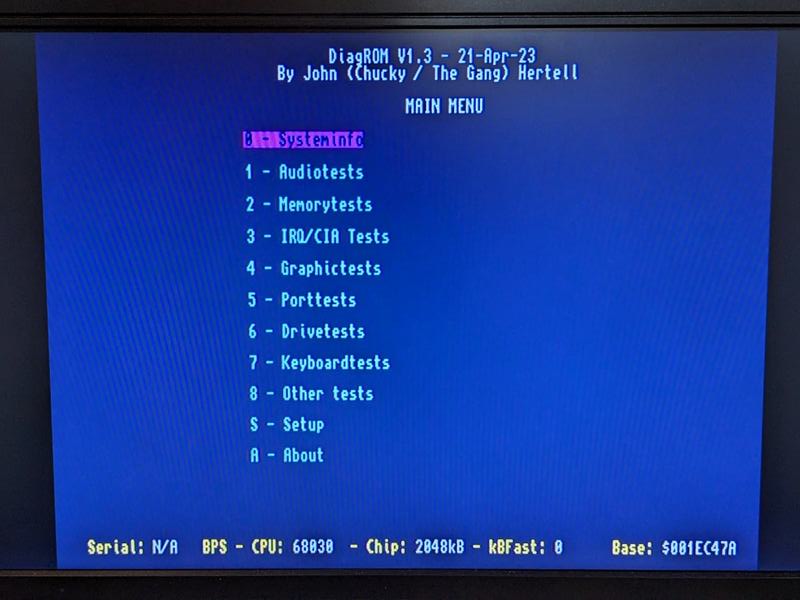

Maintenant que DiagROM réussit dans des domaines clés, j'ai décidé de remettre les ROM Kickstart d'origine et j'ai tenté de démarrer Amiga Test Kit à partir d'un lecteur GoFloppy.

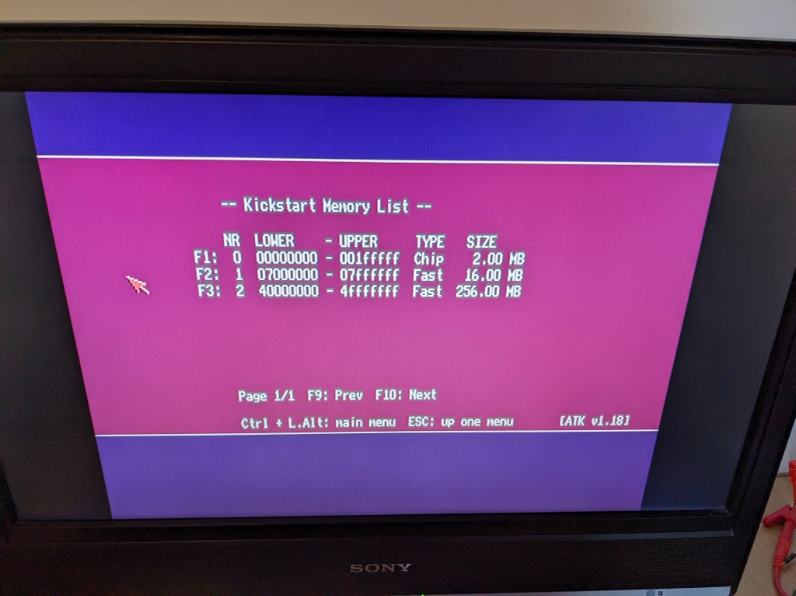

C'est bon signe. J'ai effectué quelques tests à partir de cela.

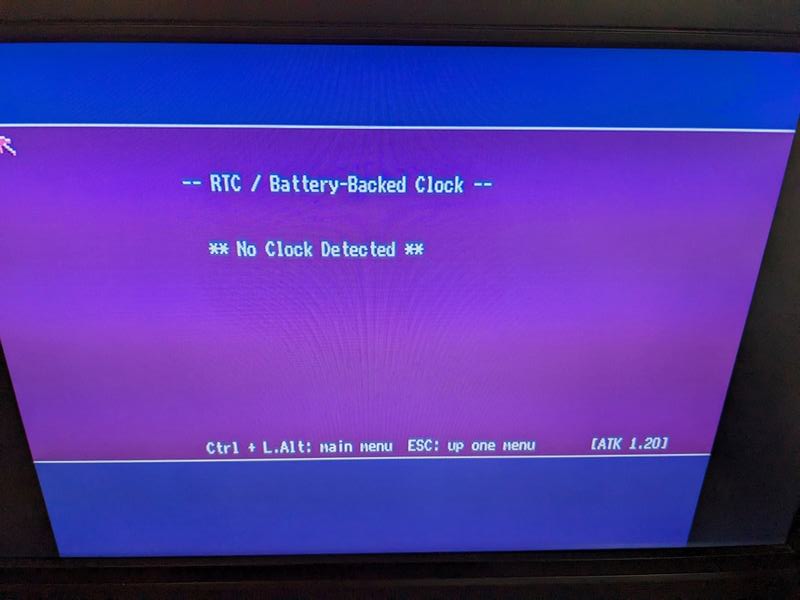

Waouh ! "Aucune horloge détectée" ?! La puce d'horloge RTC est ce que la batterie alimente lorsque la machine est éteinte, ce qui signifie qu'il y a des dommages que je n'ai pas encore repérés. On y va encore une fois...

5.3 La machine à remonter le temps

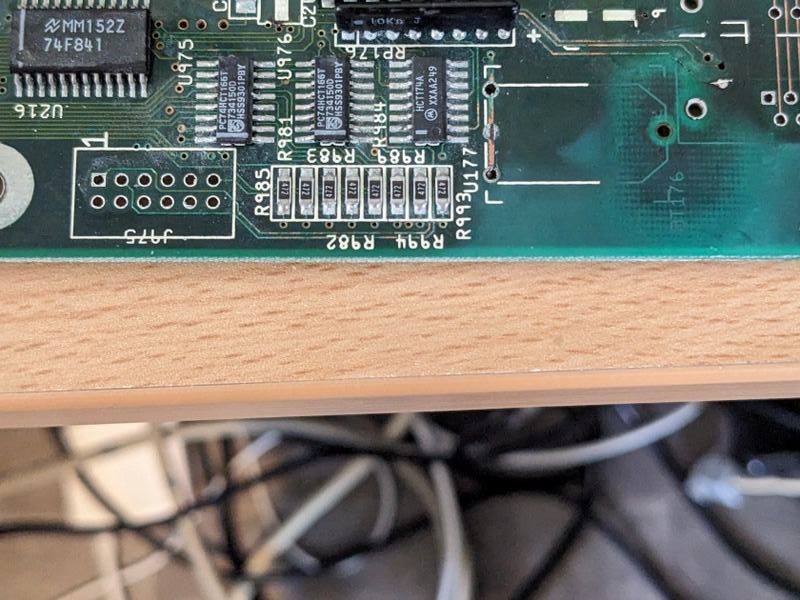

J'ai parcouru la zone avec un testeur de continuité et j'ai confirmé mes premières conclusions selon lesquelles les connexions à tous les circuits intégrés sont correctes. J'ai ensuite testé le lot de résistances à côté du RTC et j'ai trouvé un problème. Ce lot de résistances fournit un circuit de tirage vers le haut ("pull-up") de 10 K sur plusieurs lignes de données RTC, et il semblait que l'une des résistances était défectueuse. Il ne s'agissait que de 0,5 K, ce qui rendra le tirage beaucoup trop fort. J'ai confirmé avec un oscilloscope que cette ligne est maintenue haute tout le temps que la machine est allumée.

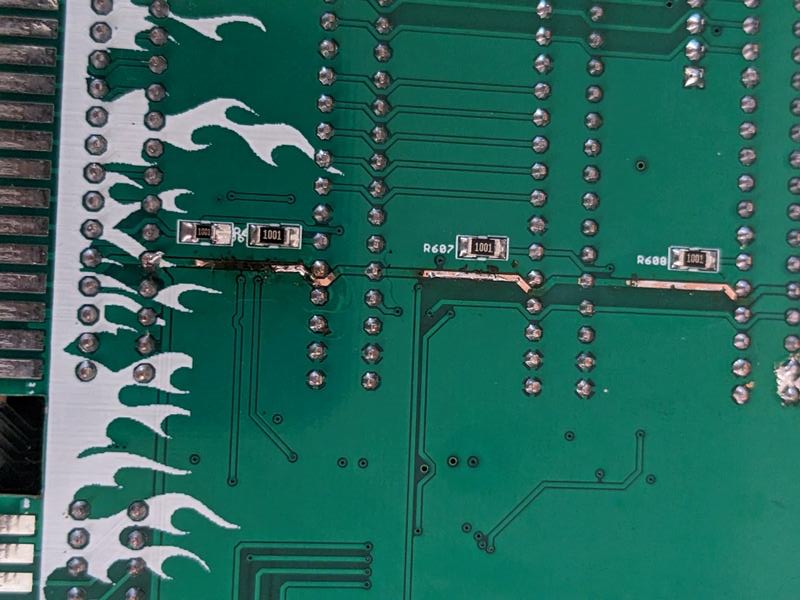

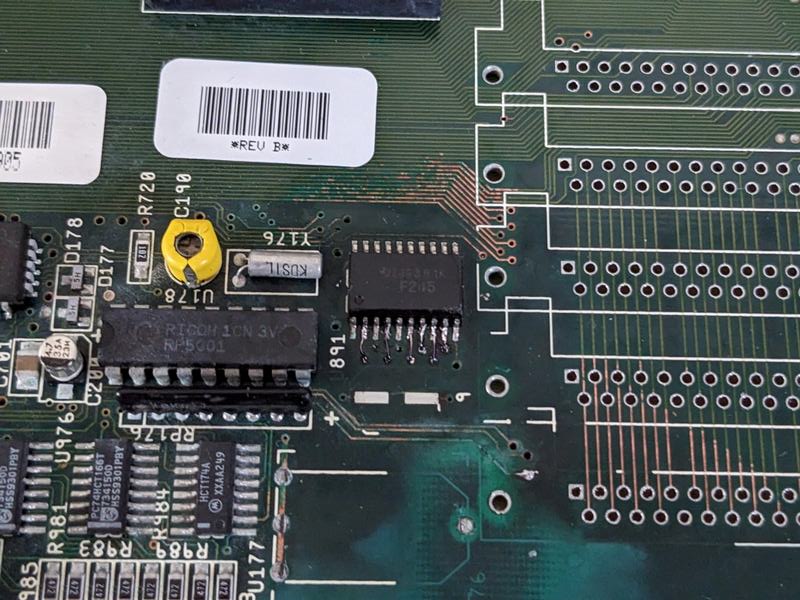

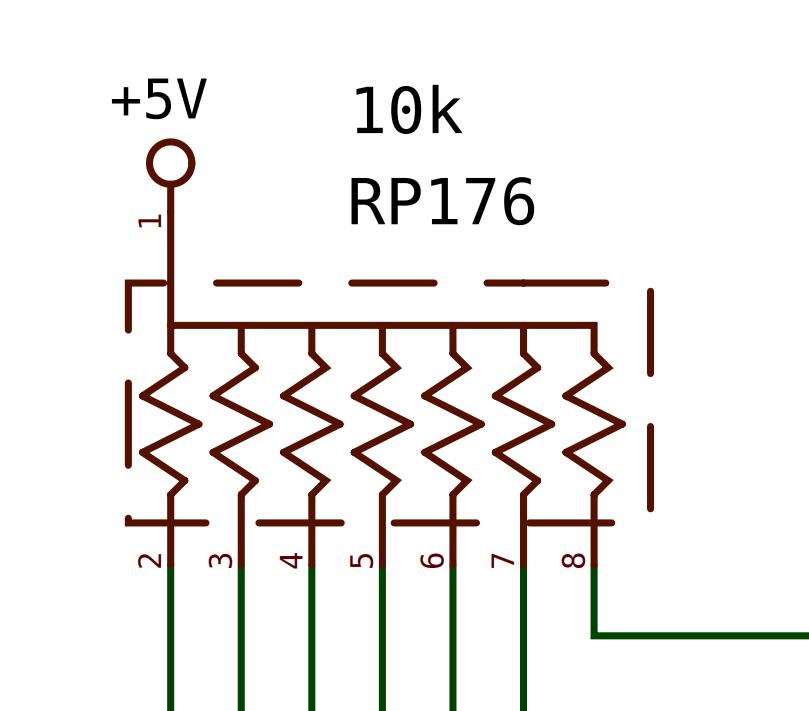

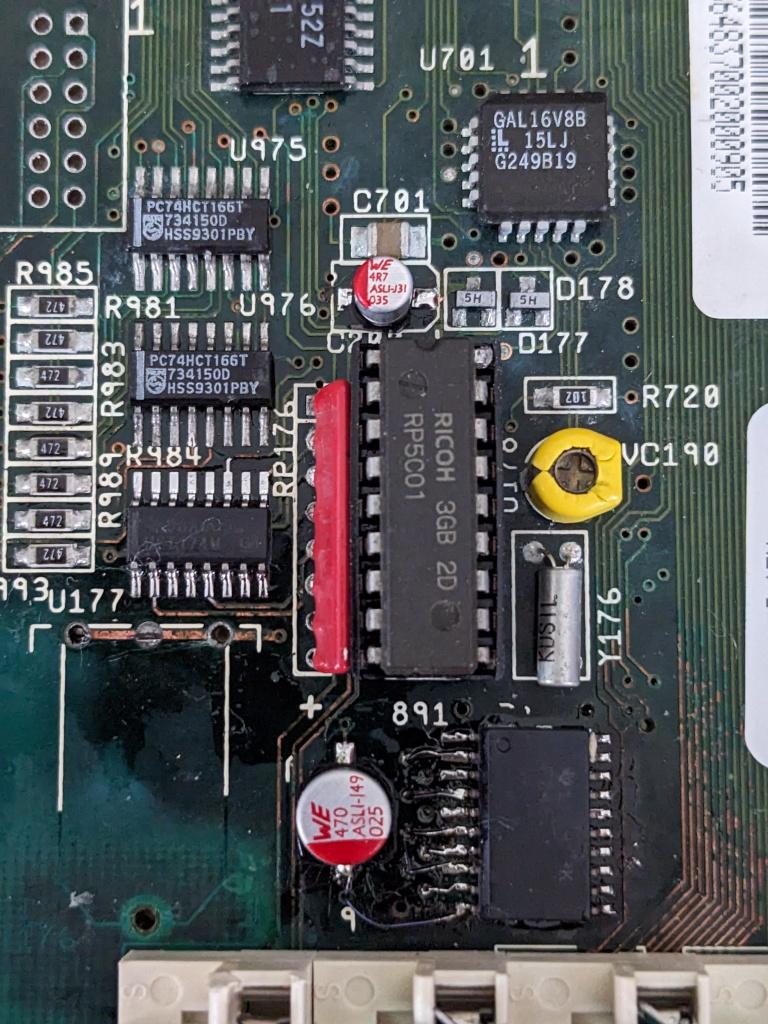

Cette ligne rouge ici est la piste affectée, RP176 est le lot de résistances. Malheureusement, je n'en avais pas de rechange, mais je dispose d'une carte mère Amiga 2000 qui en possède une, et je l'ai retirée et utilisée, jusqu'au jour où je puisse en obtenir une autre.

Cela n'a fait aucune différence, il y a donc un problème ailleurs qui est à l'origine de la faible résistance. Cette piste est uniquement connectée à U177 (une bascule, alias "flip-flop") et à U178 (la puce RTC). J'ai d'abord retiré la puce RTC et ajouté un connecteur.

Le problème persistait sans cette puce. Ce qui me porte à croire que la faute revient au U177. En le supprimant, la résistance est revenue à la normale 10 K. Ce qui signifiait que je devais commander une autre puce et attendre la livraison.

5.4 Remonter une machine

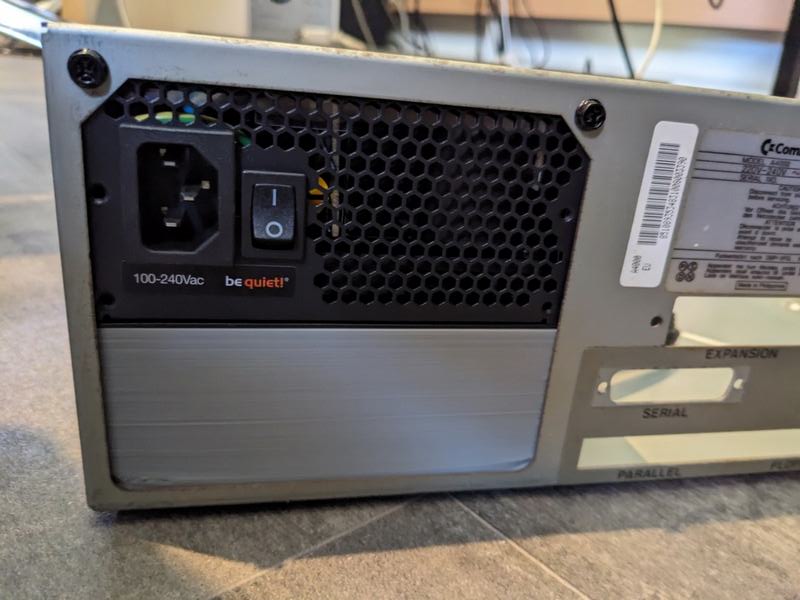

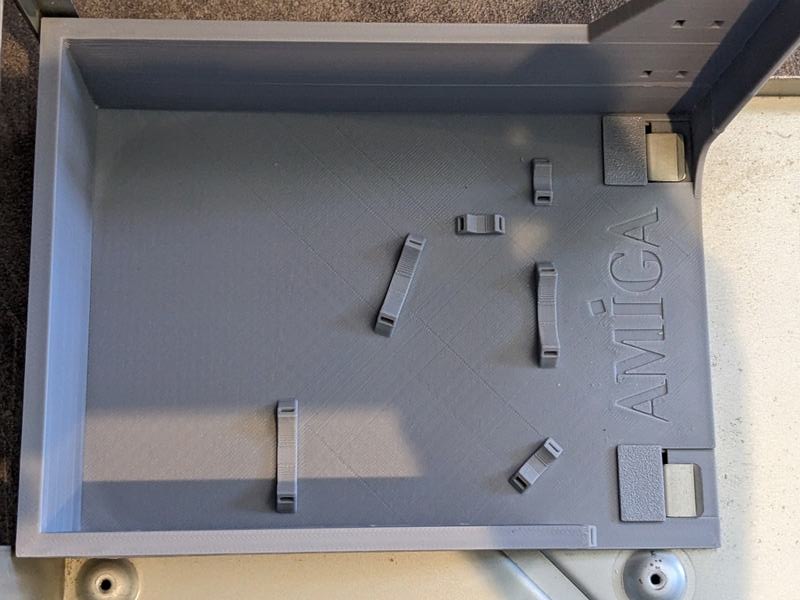

Comme mentionné dans la partie 4, je remplacerai le bloc d'alimentation défectueux par un nouveau basé sur celui mentionné dans la partie 2. La première étape consiste à imprimer en 3D le support du bloc d'alimentation. Cela s'est plutôt bien passé, mais je n'avais pas bien réglé les choses, donc deux des coins se sont un peu soulevés.

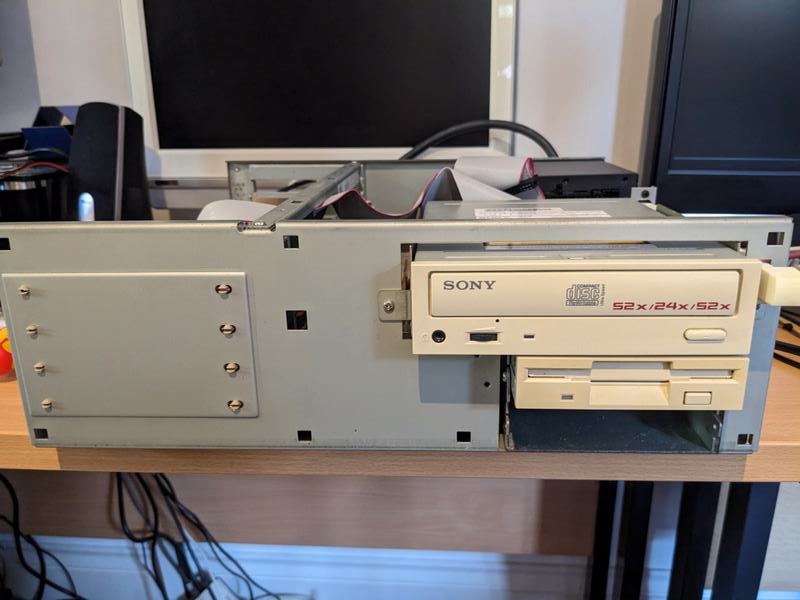

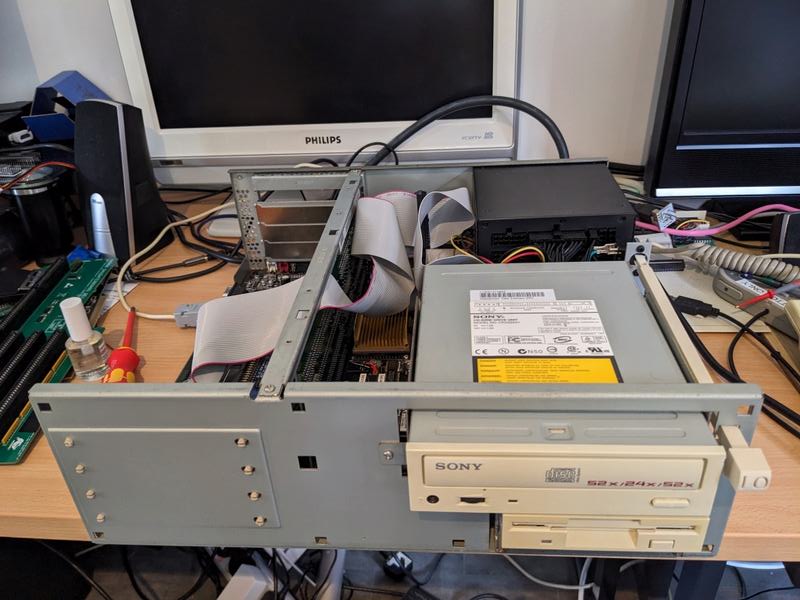

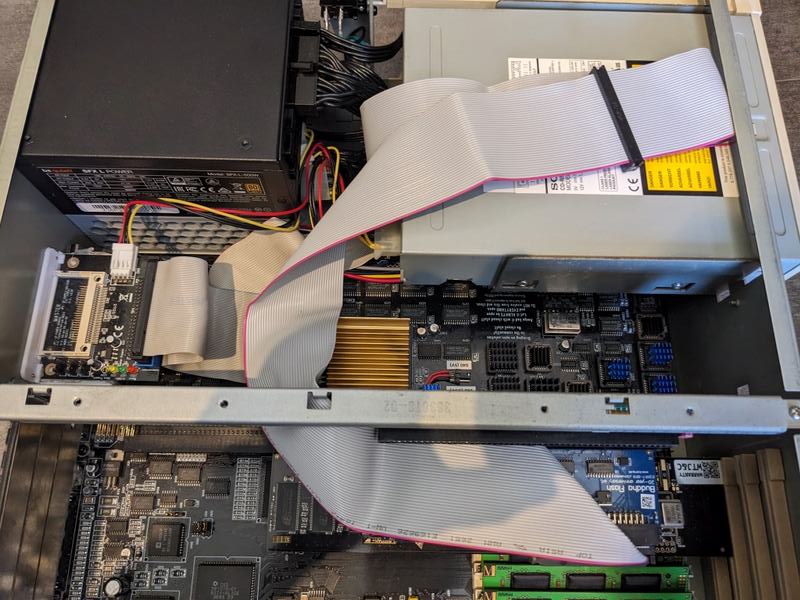

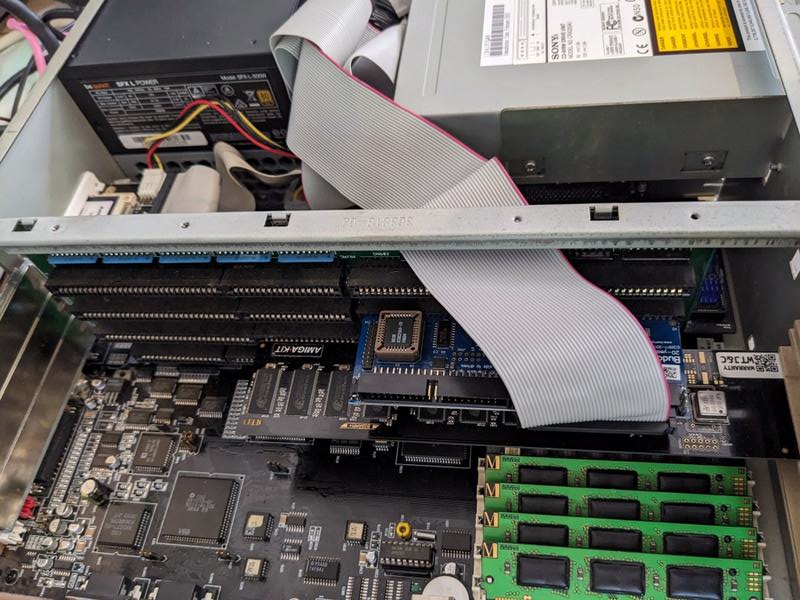

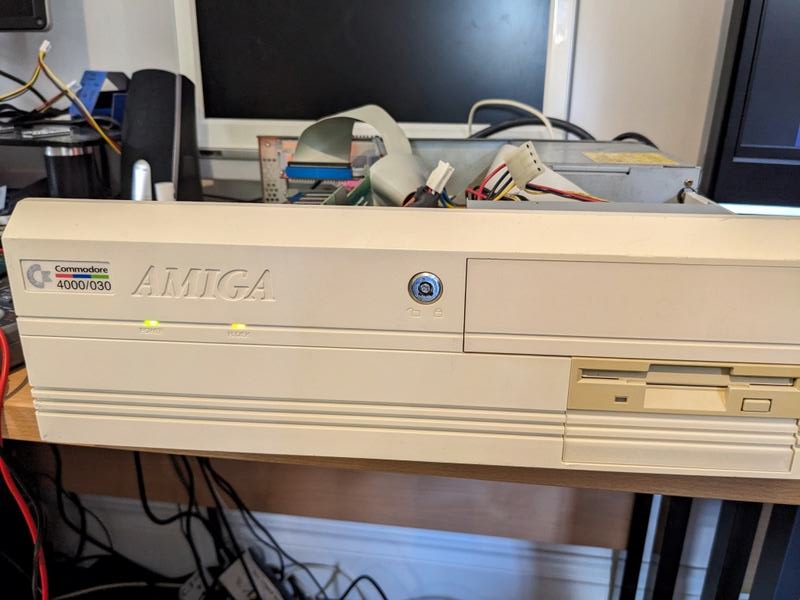

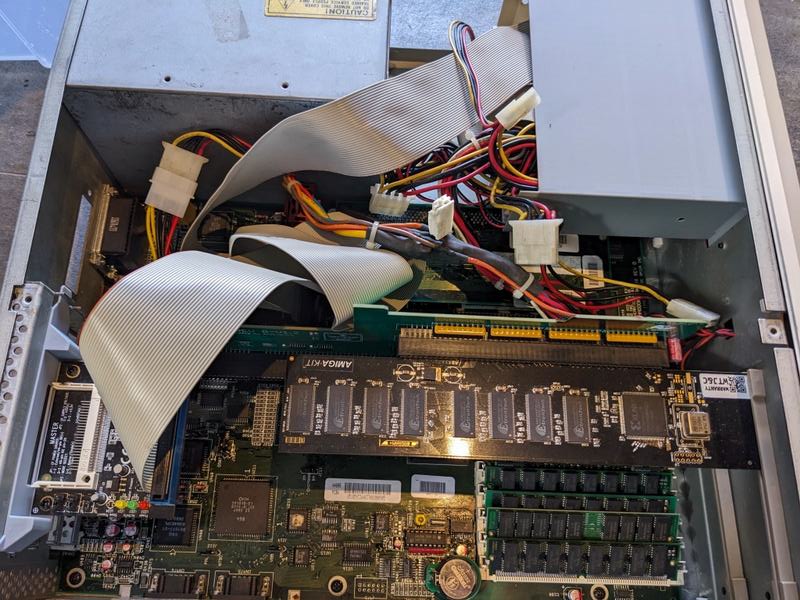

Grâce à cela, j'ai pu remonter la machine. J'ai utilisé le cadre de l'Amiga 4000 n°2, en le nettoyant au fur et à mesure de l'assemblage. La carte mère et les lecteurs provenaient de l'Amiga 4000 n°1.

J'ai réutilisé l'interface Buddha IDE de mon Amiga 3000 dans cette machine pour piloter le lecteur de CD-ROM. Le propriétaire d'origine de la machine n°1 m'a dit qu'il y avait des problèmes de stabilité lorsque la carte CompactFlash et le lecteur de CD-ROM fonctionnaient tous deux à partir de l'IDE intégré. Donc, cela a constitué une bonne solution à ce problème.

5.5 Mise sous tension

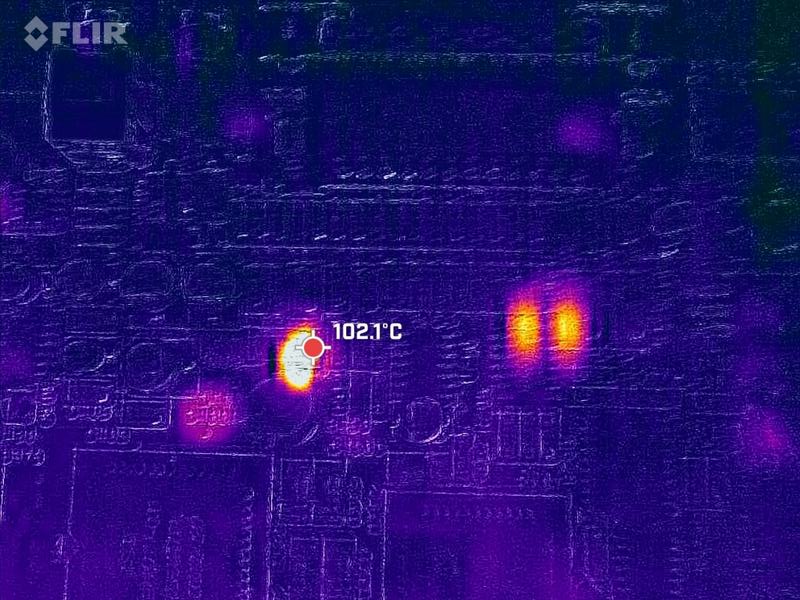

Une fois tout assemblé, j'ai mis la machine sous tension. Immédiatement, elle a laissé échapper de la fumée magique. Ce n'est pas bon signe. J'ai regardé si la fumée venait de ce régulateur :

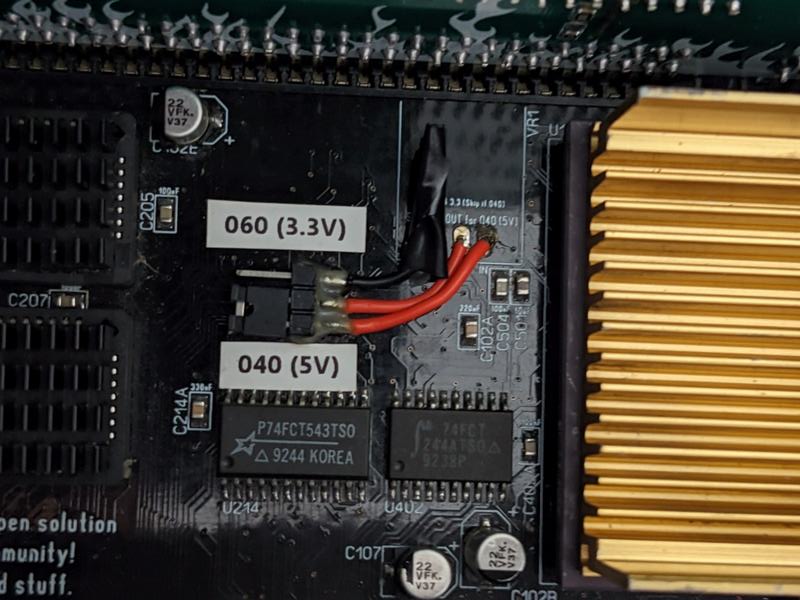

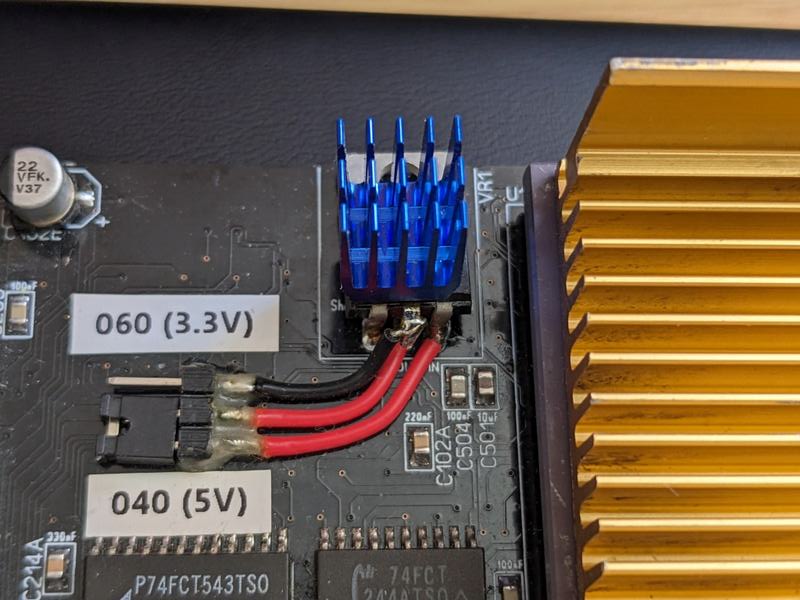

Le régulateur n'est pas utilisé sur cette carte car le processeur est un 68040 5 V. Je l'ai donc retiré et câblé directement le cavalier à la place.

Mais il s'avère que ce n'est pas ce qui a laissé échapper la fumée. Lors de la remise sous tension, l'odeur persistait. J'ai découvert que le support de la barre transversale du boîtier était en court-circuit sur ce connecteur Berg.

Cela a en fait provoqué la combustion de la ligne 12 V.

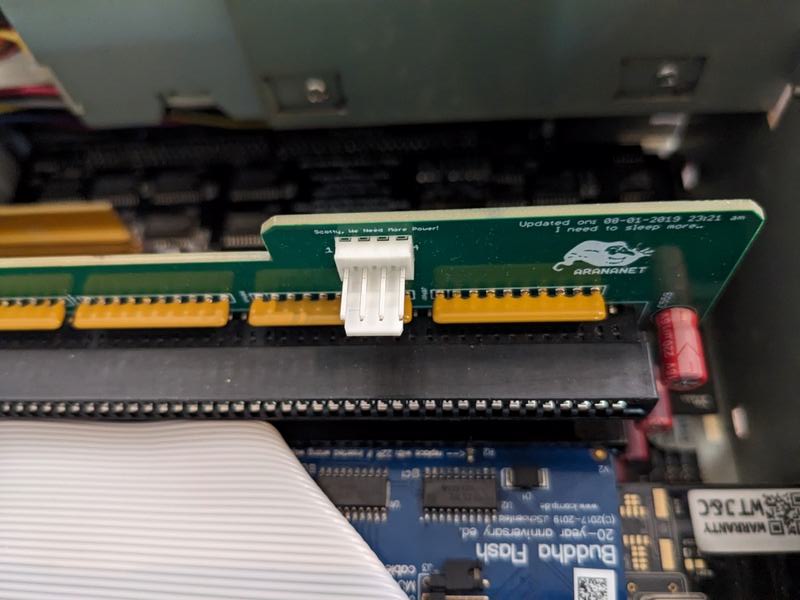

C'est cela qui fumait vraiment. Il s'avère qu'il s'agit d'un problème connu avec cette carte fille de reproduction, et ce, depuis trois ans. À ce jour, personne ne l'a corrigée.

Pour l'instant, je l'ai supprimé et installé la carte fille de l'Amiga 4000 n°2. La machine fonctionne correctement avec les deux cartes filles. Mais celle de l'Amiga 4000 n°1 n'a pas de rail 12 V fonctionnel, il faut que je la répare.

J'ai encore besoin de travailler sur cette machine, mais nous sommes sur le point d'avoir une machine entièrement montée et fonctionnelle. Le travail sur l'autre carte mère continue !

6.0 Partie 6 (13 août 2023)

Nous en sommes à la sixième partie de ce que j'espérais au départ être une série en trois articles. Des progrès ont été réalisés depuis la dernière fois sur plusieurs fronts. Ainsi que quelques revers. Allons-y...

6.1 Encore une distorsion temporelle

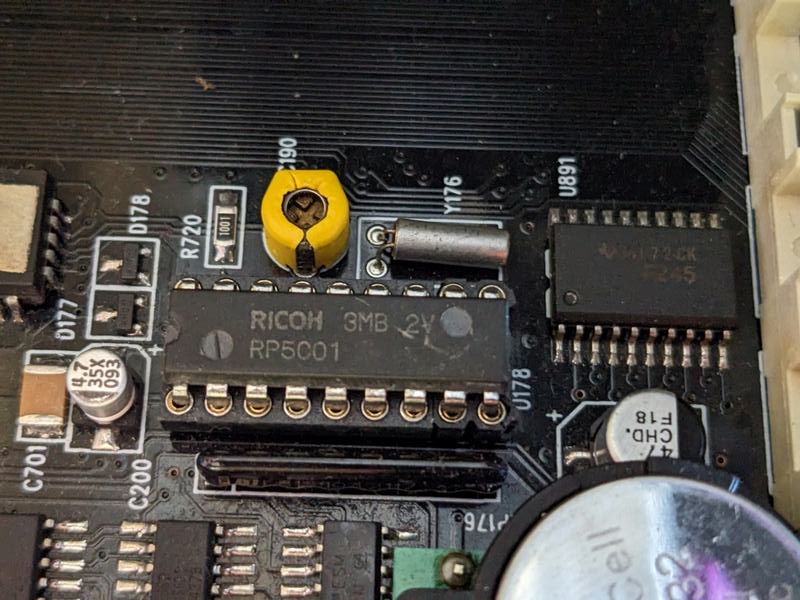

Pour la carte mère que je répare, il a été déterminé que le composant U177 était défectueux, ce qui interrompait les communications avec la puce RTC. Son remplaçant est arrivé, je l'ai donc installé. J'ai allumé la machine, lancé Amiga Test Kit et... le RTC était introuvable.

J'ai revérifié avec un oscilloscope : les données arrivaient maintenant à la puce RTC, le remplaçant de l'U177 a définitivement fonctionné. Donc, peut-être que le RTC lui-même était également défectueux. Heureusement, ce n'est pas si difficile à tester. J'ai dessoudé la puce RTC et mis un connecteur à sa place. Sur l'autre carte mère Amiga 4000, la puce était déjà installée, il suffisait donc de la retirer et de la mettre dans cette carte mère pour la tester.

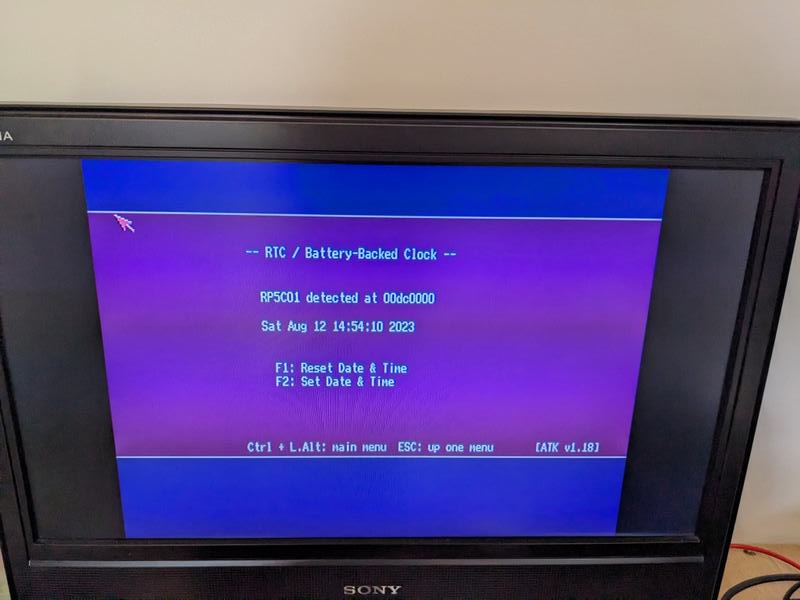

Bon, c'est ce que nous voulons voir. La puce RTC était certainement mauvaise, malheureusement elle est incompatible avec les pièces de rechange dont je dispose pour d'autres modèles Amiga. Par conséquent, une nouvelle puce a été commandée pour être installée sur ma carte mère fonctionnelle.

J'ai soudé un module de batterie de rechange dont j'avais à disposition et réglé l'horloge pour m'assurer qu'elle fonctionne avec une batterie.

Je vais laisser cela de côté pendant un moment et voir si l'heure est respectée.

6.2 Rester au frais

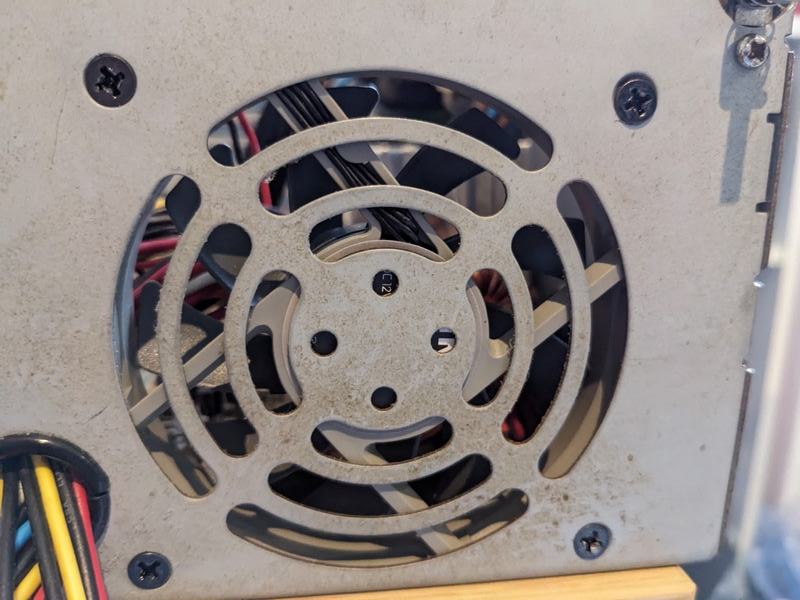

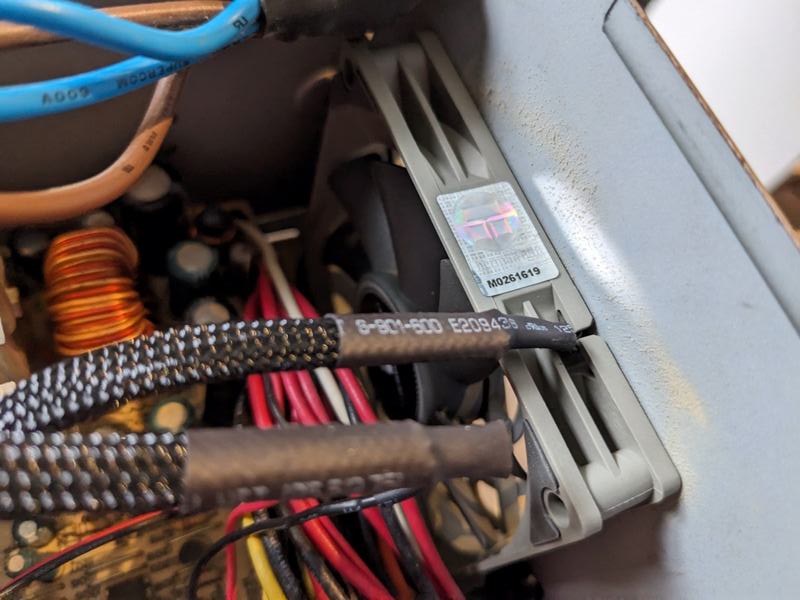

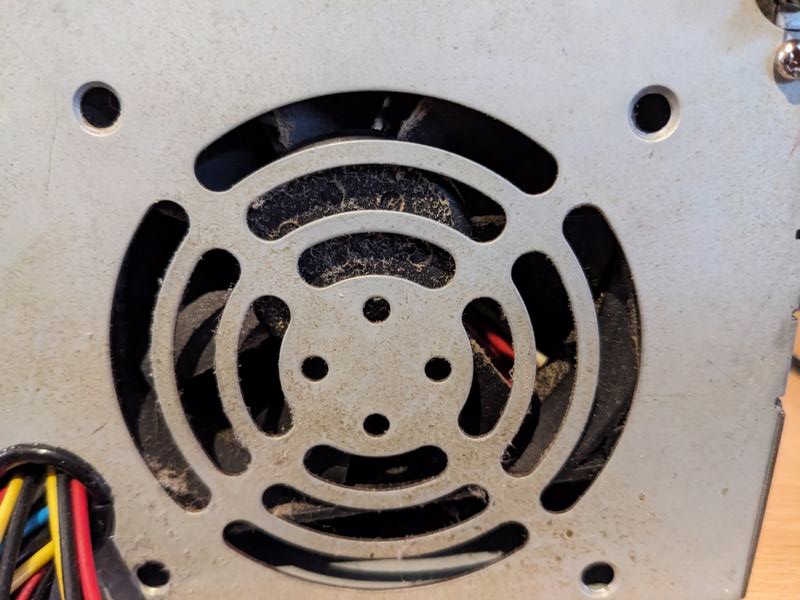

Le bloc d'alimentation modifié fourni avec le premier Amiga 4000 a un ventilateur desserré dans le boîtier qui ne rentre pas. Un remplaçant plus étroit est arrivé, je l'ai donc installé.

Cela a l'air un peu mieux. Lors du test, j'ai également vérifié le RTC pour voir si la batterie fonctionnait. Le ventilateur tourne bien. Quant au RTC...

Oui, c'est exact. Encore une chose que nous pouvons envisager de travailler.

6.3 Que la lumière soit

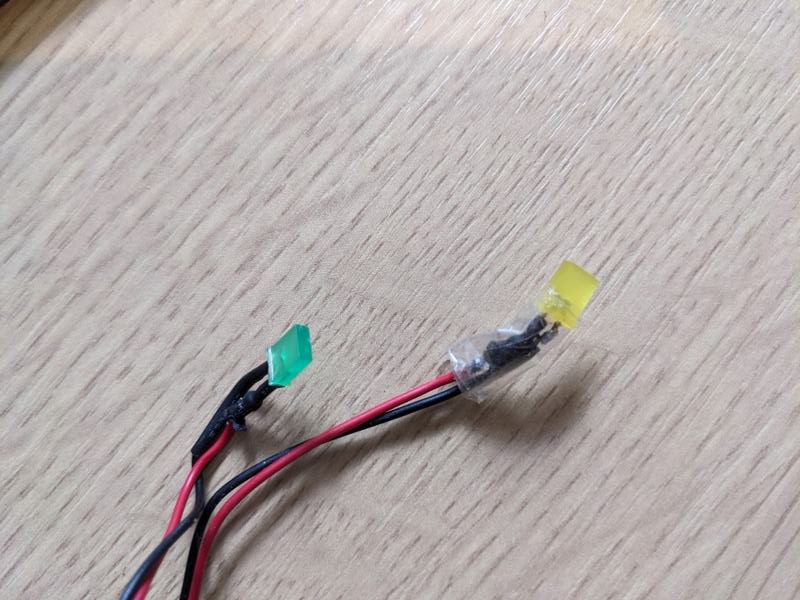

Pour une raison quelconque, les diodes du boîtier du premier Amiga 4000 étaient bricolées à la main et maintenues avec de la colle et du ruban adhésif.

J'ai pensé que je pourrais faire quelque chose de plus ressemblant à l'autre Amiga 4000 qui utilise des connecteurs KK à deux broches pour les diodes. Celles-ci s'intègrent bien dans le boîtier, sans avoir besoin de colle ou de ruban adhésif.

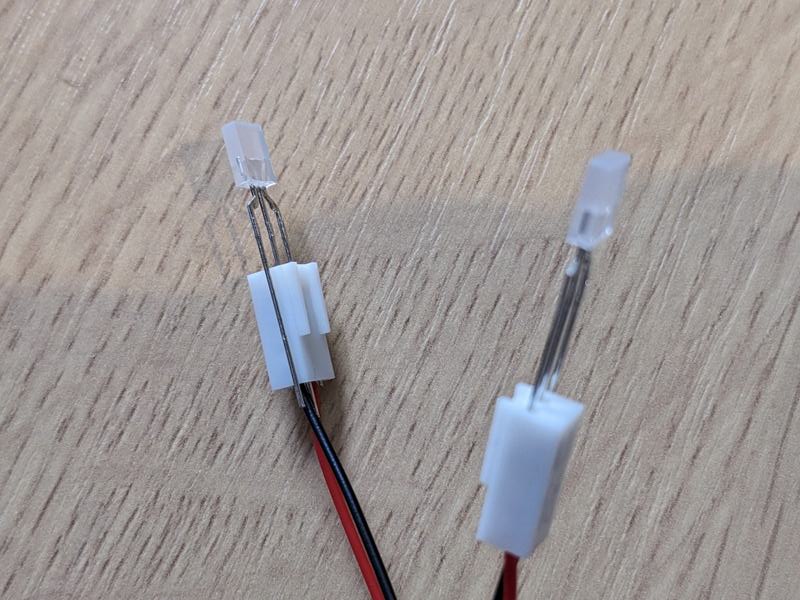

Ces diodes tricolores feront l'affaire pour le moment, elles ont la bonne forme et sont disponibles dans mon stock. J'ai essayé de les tester sur la carte mère. La diode d'alimentation a parfaitement fonctionné. Pour tester le voyant du disque dur, je devais connecter un disque dur. J'ai donc branché le disque de la carte CompactFlash de l'autre Amiga 4000... et ça n'a pas marché.

Je ne veux pas dire que la diode ne fonctionne pas, je veux dire que l'interface IDE de la carte mère ne fonctionne pas. Encore un autre problème.

6.4 Les malheurs de l'IDE

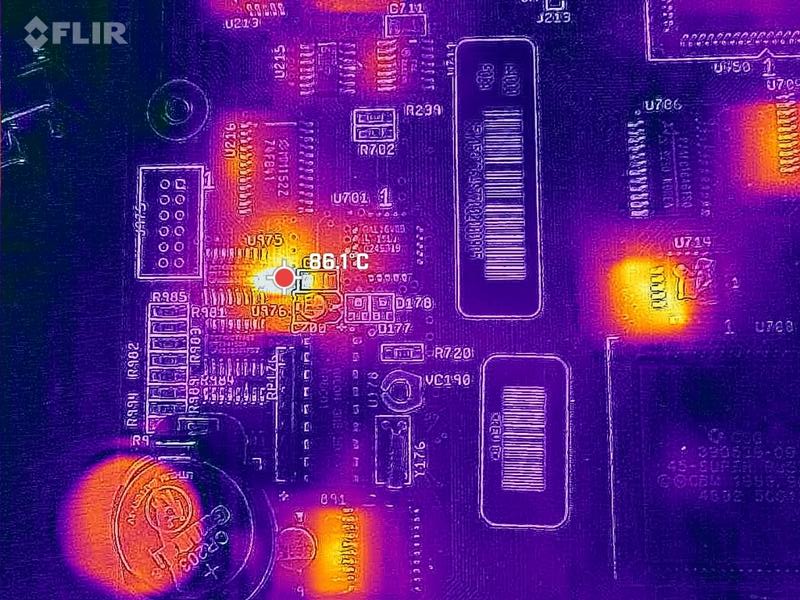

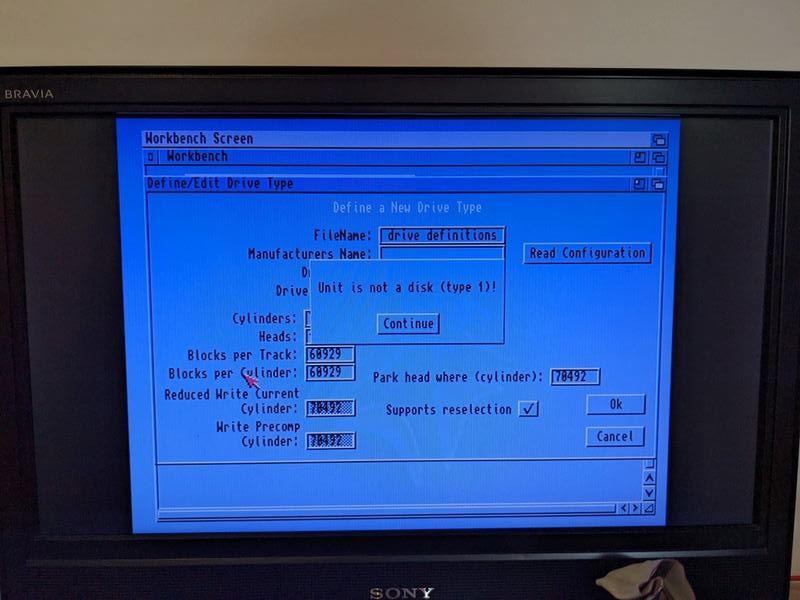

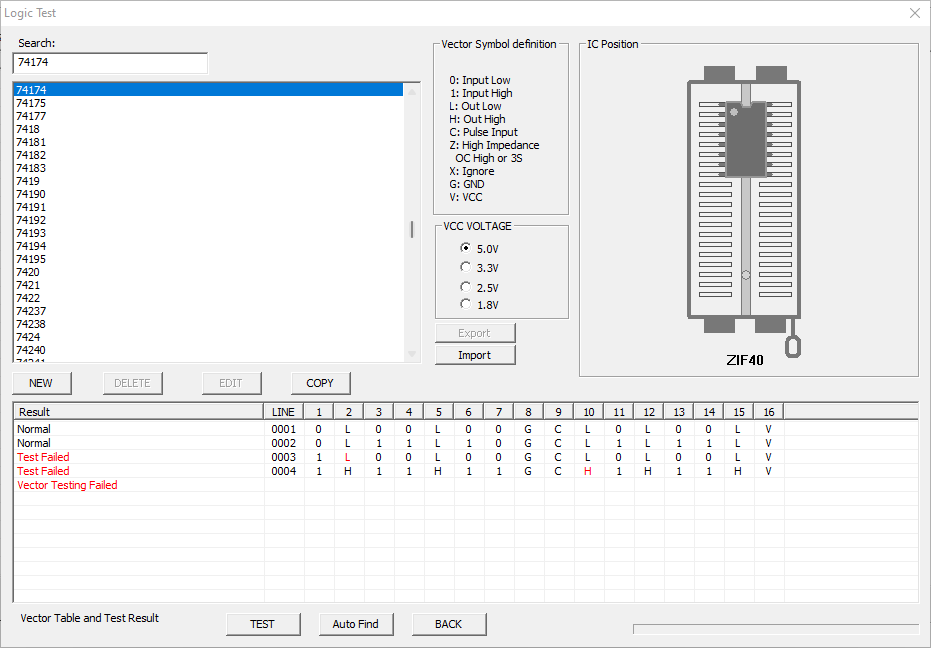

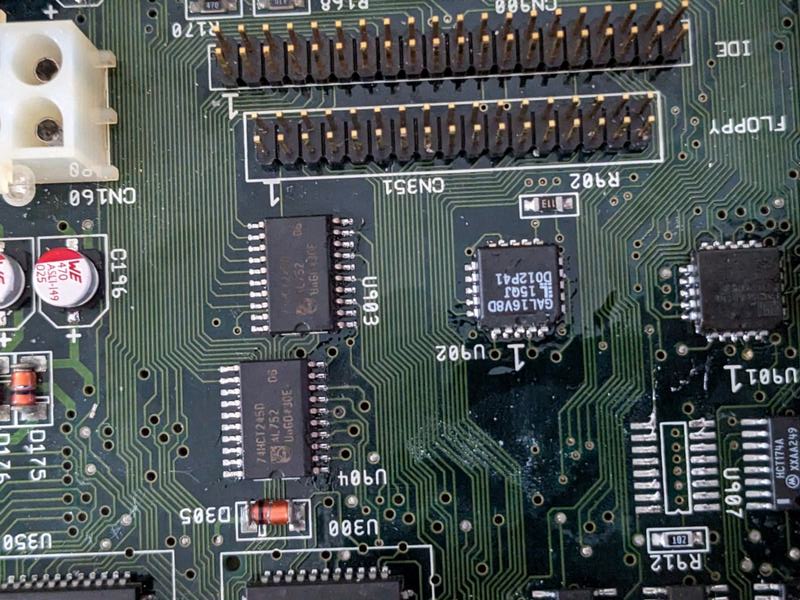

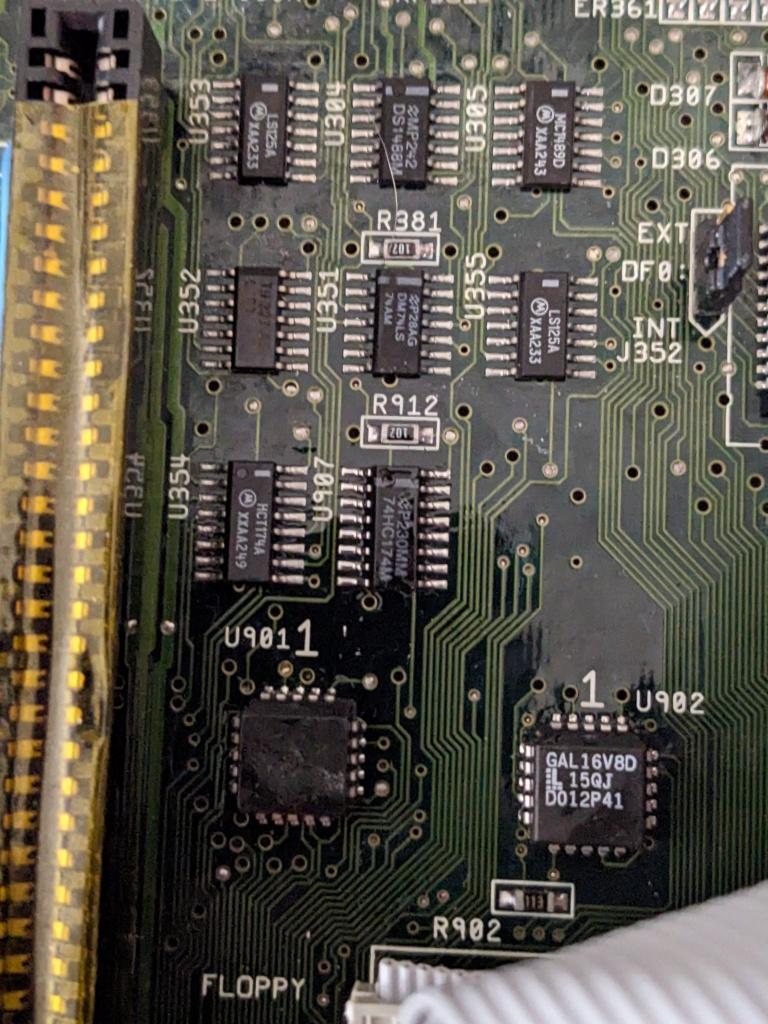

J'ai examiné l'interface IDE et les circuits intégrés associés avec un multimètre en mode continuité. Tout semblait être correctement branché. Après avoir approfondi les recherches avec un oscilloscope, cela semble être le véritable problème.

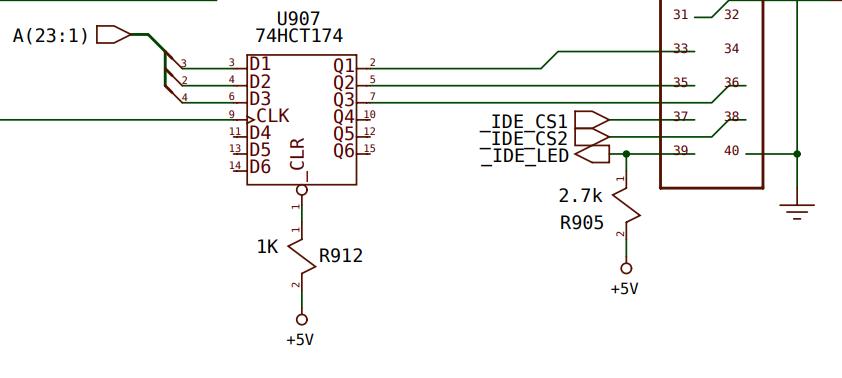

Cette piste est un signal provenant de la puce logique programmable de l'U901 qui active les trois autres puces lorsque des signaux arrivent pour l'IDE, elle est censée descendre au niveau bas pour les activer. Ce signal reste haut en permanence. Donc, ma théorie actuelle est que cette puce est défectueuse. J'ai commandé un remplaçant pour programmer et heureusement, le micrologiciel correspondant est facilement disponible.

6.5 Disquette sale

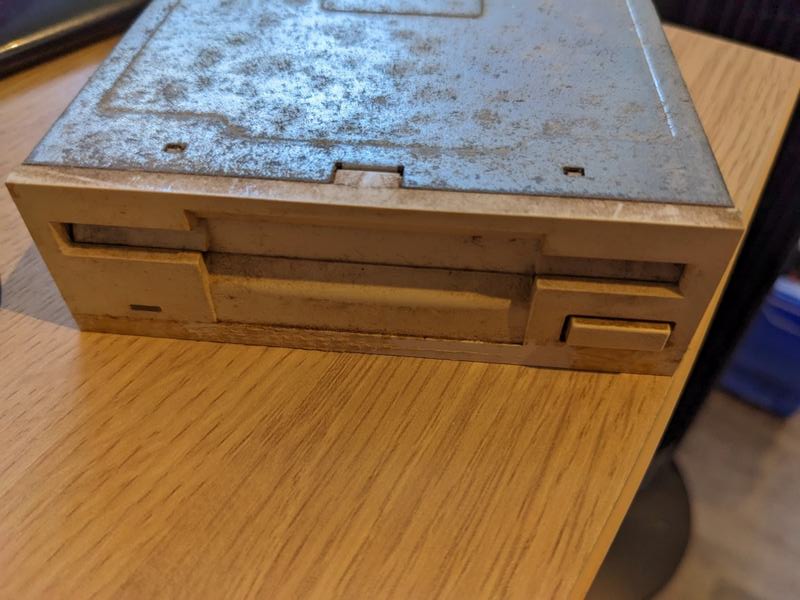

Le lecteur de disquette de l'Amiga 4000 n°2 était assez sale et il y avait du ruban adhésif dessus, comme sur d'autres parties de la machine.

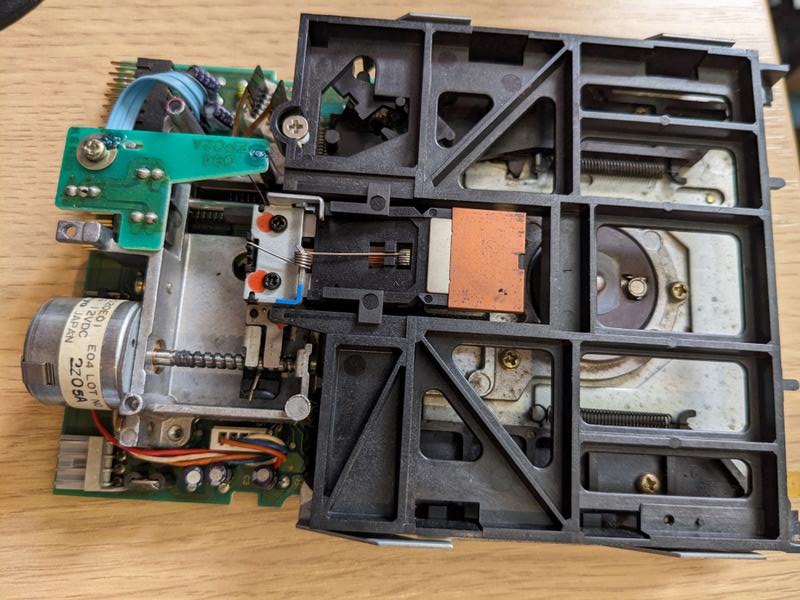

La façade et le bouton ont été retirés pour effectuer un petit nettoyage et effectuer un éclaircissement/déjaunissement. Pendant ce temps, j'ai décidé de voir si je pouvais faire fonctionner le lecteur. Il était extrêmement poussiéreux à l'intérieur, alors je l'ai nettoyé pour qu'il soit prêt à être testé.

Ce n'est pas parfait, mais vous auriez dû voir toute la poussière qui en est ressortie.

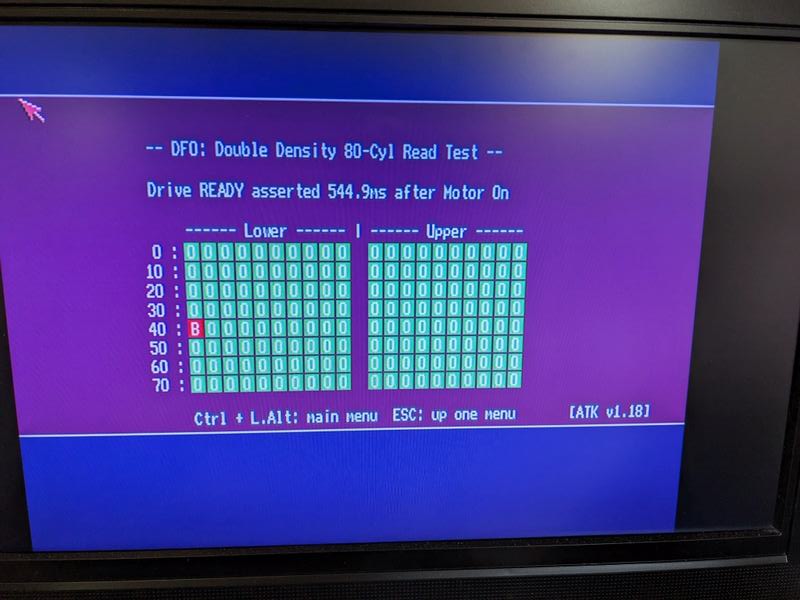

Sur l'Amiga 4000, j'ai lancé Amiga Test Kit en utilisant ce lecteur et j'ai exécuté le test du lecteur de disquette.

En fait, c'est plutôt bon, si je me souviens bien, ce marqueur "B" est une erreur avec cette disquette particulière.

6.6 Nettoyage et éclaircissement

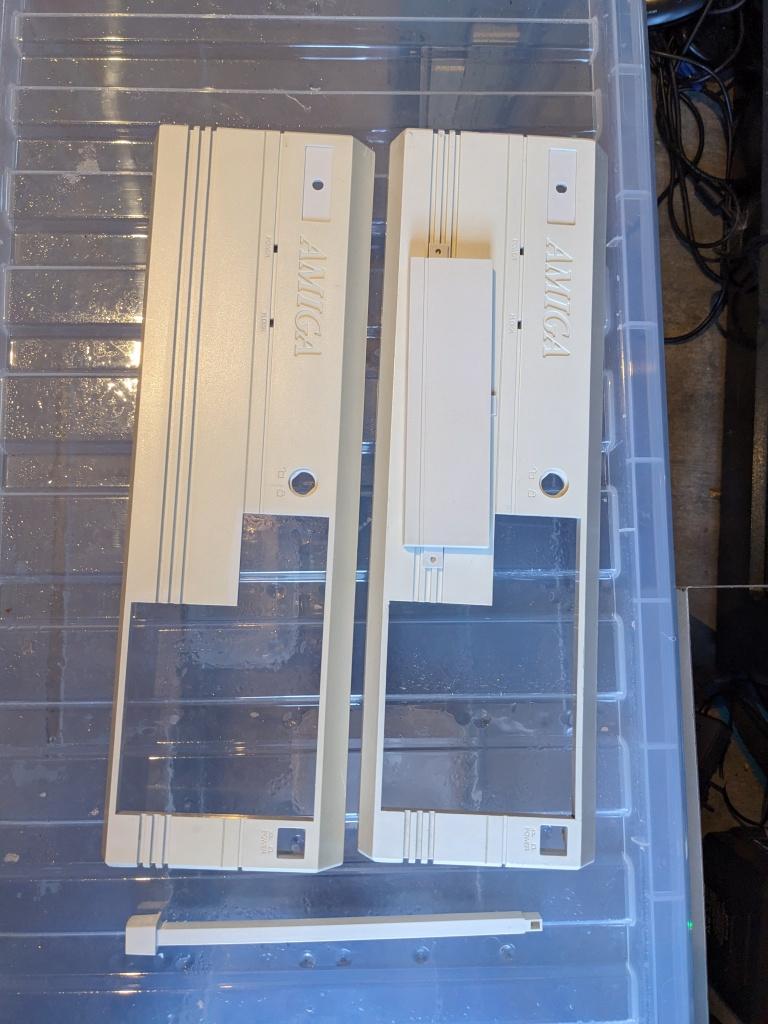

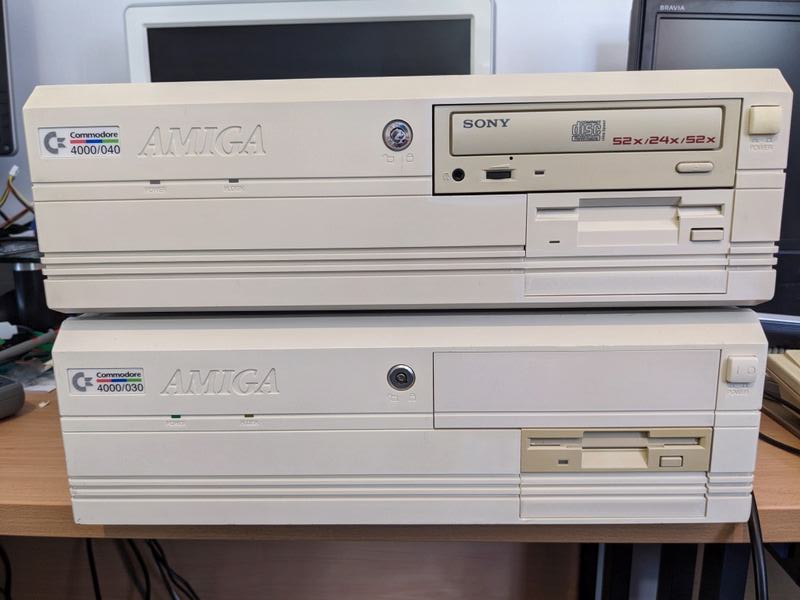

Les plastiques des deux machines ont été retirés pour être nettoyés et éclaircis/déjaunis. Le processus de nettoyage a été délicat car quelqu'un semble avoir utilisé du ruban adhésif sur le deuxième Amiga 4000. Je montrerai les résultats lorsque le déjaunissement sera terminé.

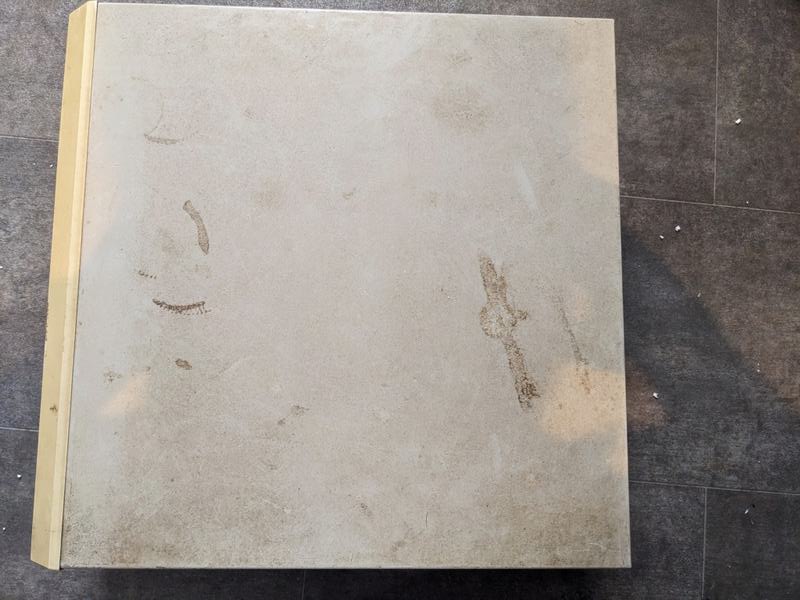

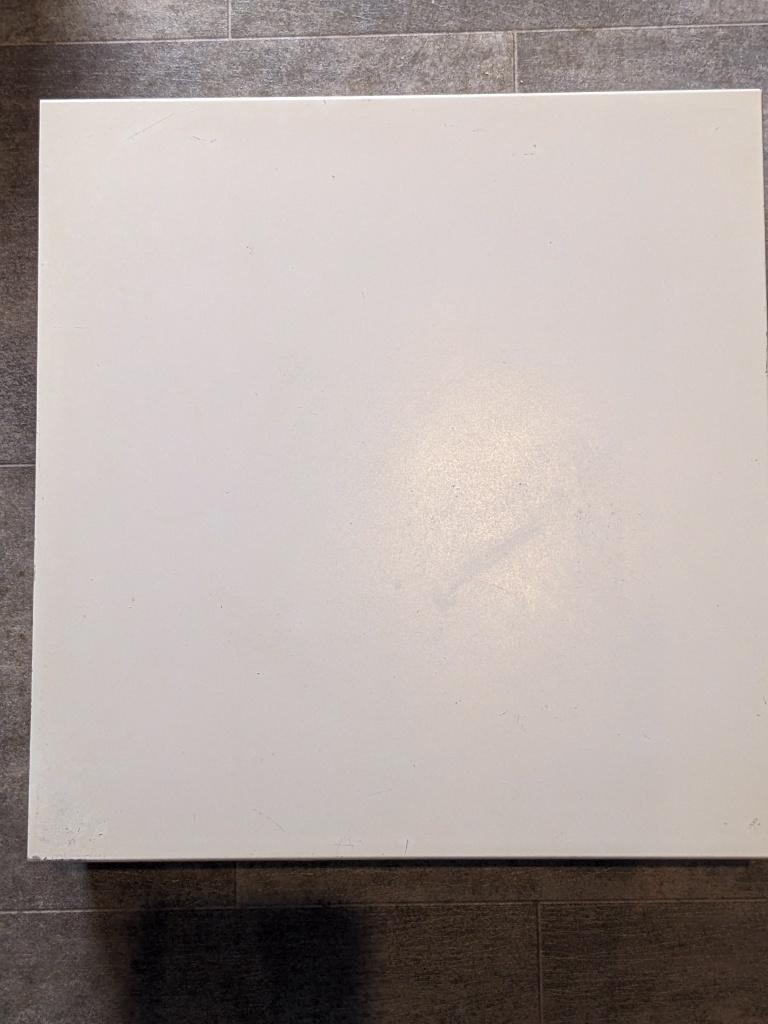

J'ai également nettoyé le dessus du deuxième Amiga 4000. Ceci est une photo avant et après.

Cela semble vraiment beaucoup mieux. Pas parfait, mais plus acceptable.

J'ai également modifié le STL standard pour le bouton d'alimentation et la tige, en y ajoutant un 0 et un 1, similaire au bouton d'alimentation d'origine, mais plus grand et plus défini. Celui-ci a ensuite été imprimé en filament Jessie. Ce n'est pas parfait, mais je l'aime bien.

6.7 Dernières étapes ?

Je pense qu'il ne reste plus qu'à réparer l'IDE sur la carte mère que j'ai réparé, remplacer le RTC manquant de la machine fonctionnelle et terminer le nettoyage et le déjaunissement. Mais je préfère ne pas tenter le destin pour le moment. Le déjaunissement prendra quelques jours, je vous ferai donc rapport une fois terminé.

7.0 Partie 7 (18 août 2023)

Dans la partie précédente, j'ai laissé la carte mère de côté pour réaliser une réparation supplémentaire. En coulisses, certaines nouvelles pièces ont été imprimées en 3D, tandis que d'autres ont été nettoyées et déjaunies. Continuons !

7.1 Emplacements pour cartes CompactFlash

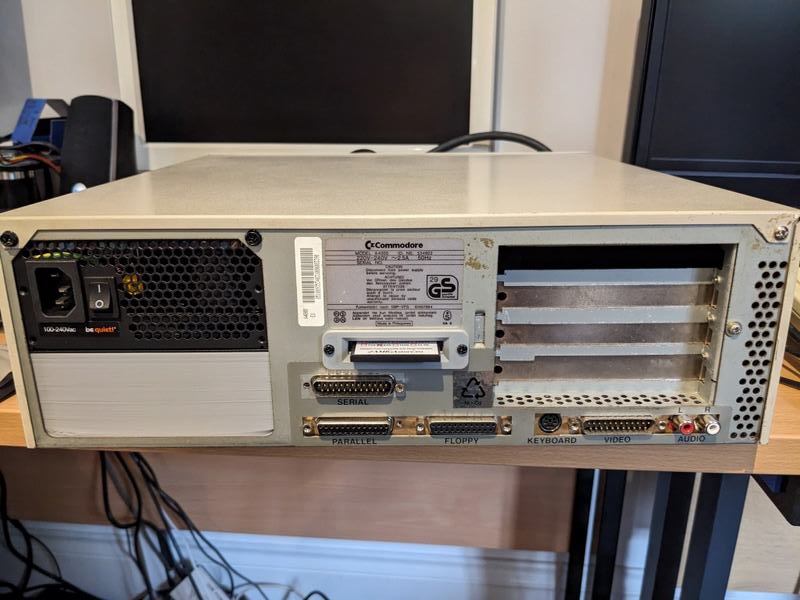

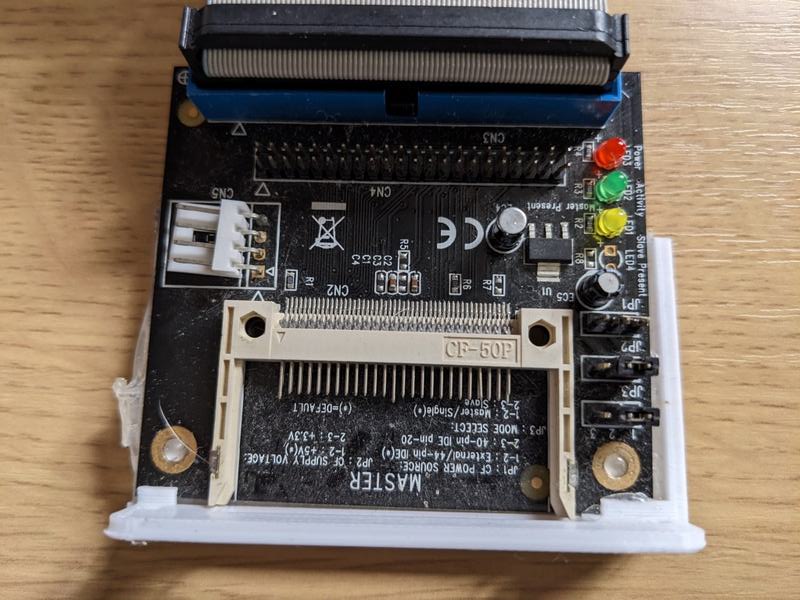

L'Amiga 4000 n°1 était livré avec un emplacement pour carte CompactFlash dans un support imprimé en 3D à l'arrière de la machine. Le problème est que l'impression 3D était destinée au mauvais circuit imprimé, elle a donc été collée à chaud sur place.

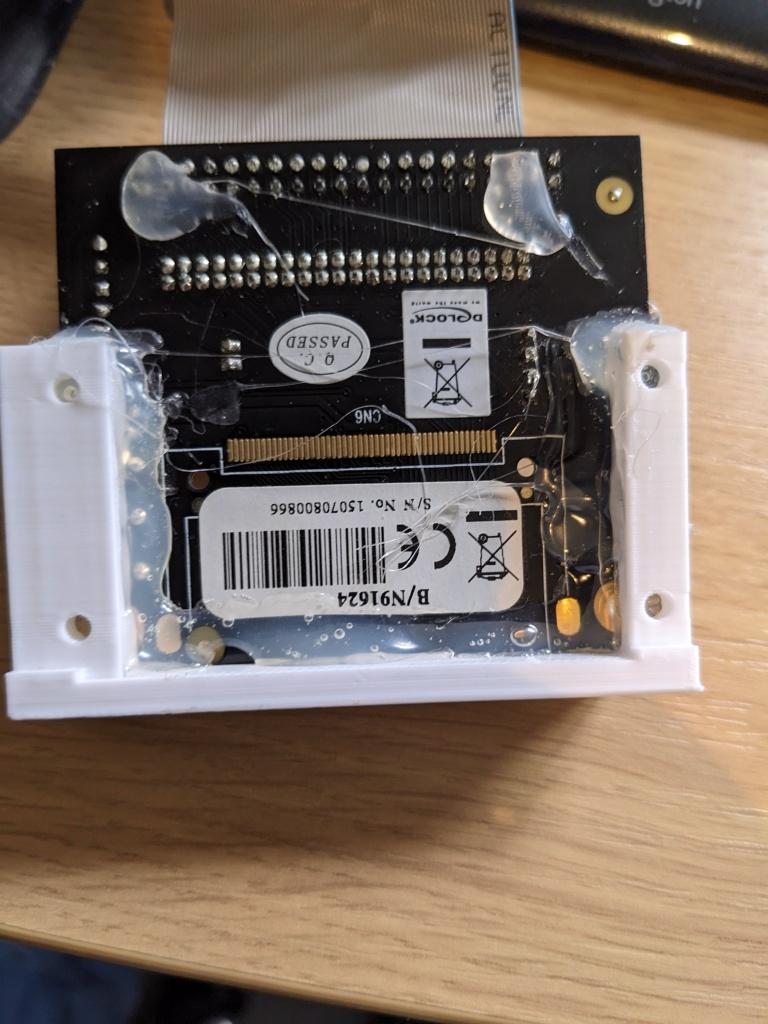

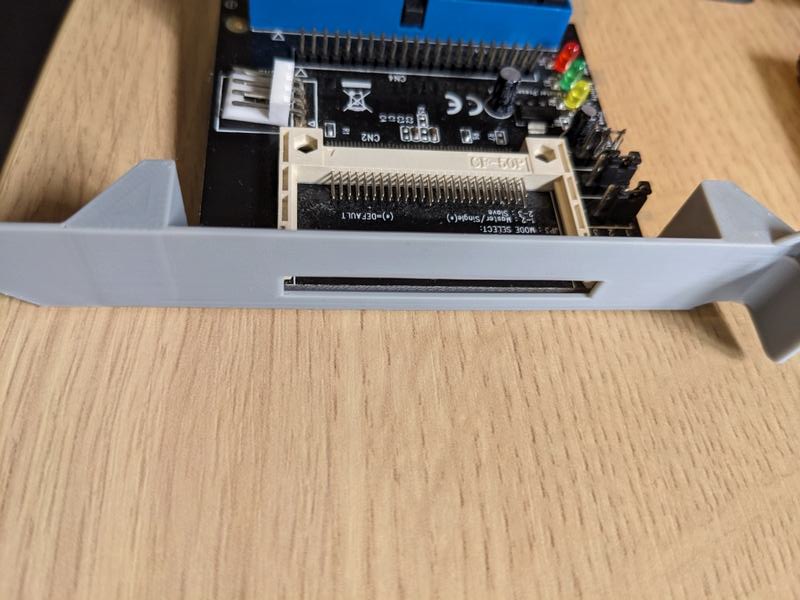

Il se trouve que j'ai une autre adaptateur CompactFlash vers IDE qui convient mieux à ce modèle 3D particulier, mais il a nécessité un léger ajustement pour les trous de vis et la diode. Une fois mesuré, ajusté et imprimé, cela avait l'air beaucoup plus joli.

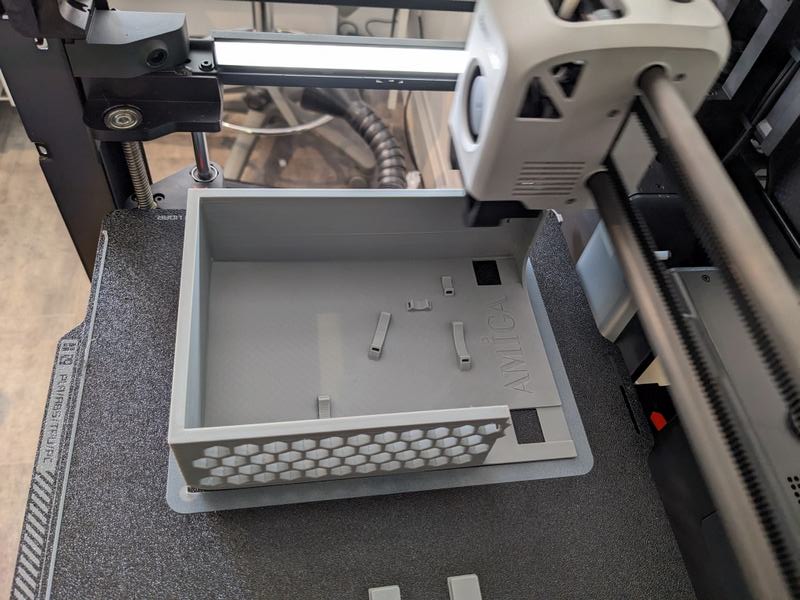

Quant au circuit imprimé d'origine, il y avait également un STL pour l'adapter. Celui-ci a été conçu pour tenir dans un port ISA. J'ai également légèrement modifié cela pour renforcer le haut du support et supprimer une partie qui n'était pas pertinente pour les boîtiers Amiga.

Cela devrait être bon pour les autres Amiga.

7.2 Petites choses

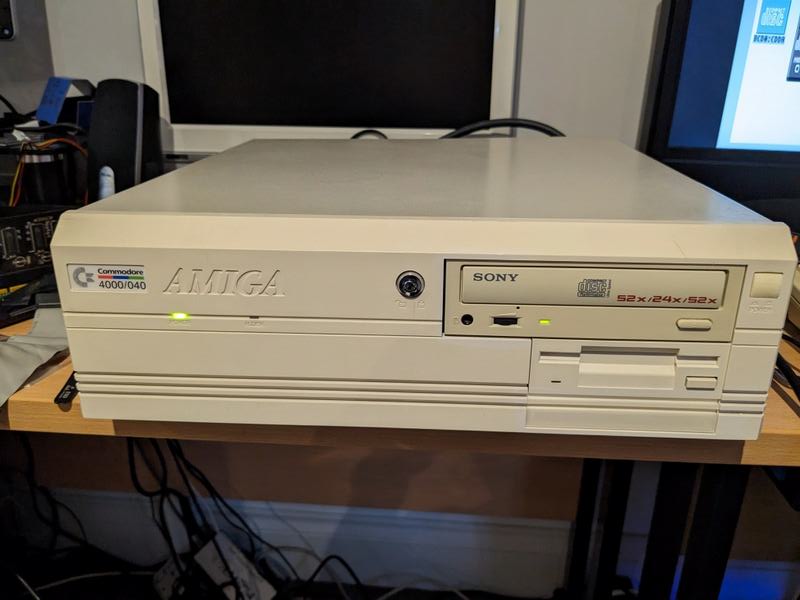

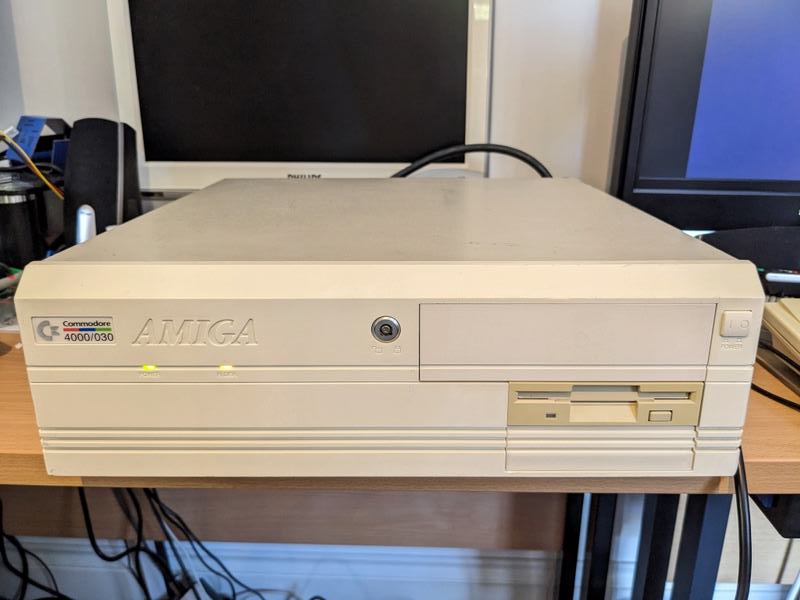

Deux petits changements ont été apportés à l'Amiga 4000, qui est maintenant en grande partie monté. Premièrement, la puce RTC de remplacement est arrivée, elle a donc été insérée directement.

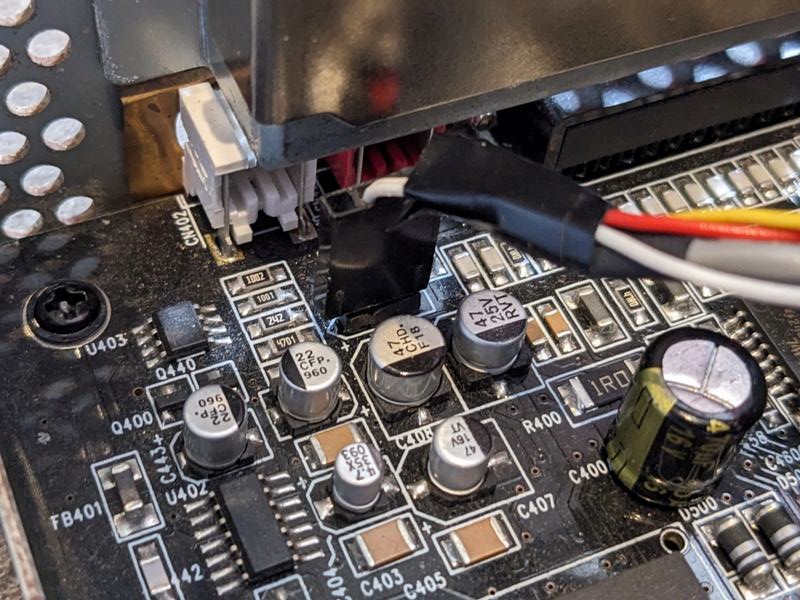

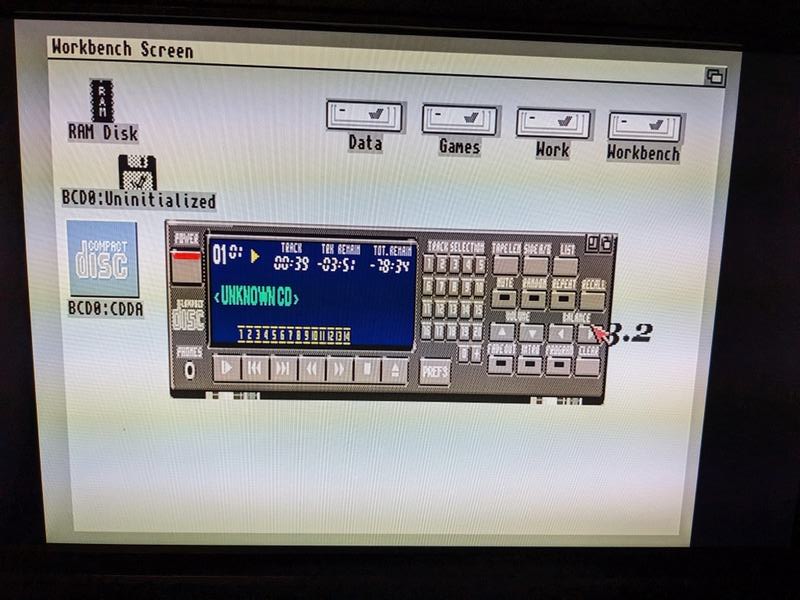

Le deuxième changement est un câble audio CD. L'Amiga 4000 possède un connecteur à trois broches pour les CD audio. L'ordre de brochage est gauche, masse, droite. L'audio CD normal a deux masses au milieu, j'ai donc pris un câble audio CD normal, j'ai retiré l'une des masses du milieu et je l'ai remplacé par la ligne audio gauche. L'en-tête s'est ensuite correctement installé.

7.3 Déjaunissement

J'ai nettoyé les pièces du boîtier avec de l'eau et du savon normal, en retirant les insignes Amiga. Les deux ont été endommagés, mais j'ai un plan pour ça. Après environ 60 heures dans le réservoir de vapeur dans le temps mitigé que nous avons connu au Royaume-Uni, j'ai pu reprendre ces pièces du boîtier.

Bien que ces deux pièces ne soient pas parfaites, elles sont bien meilleures qu'à mes débuts.

7.4 Machine complète

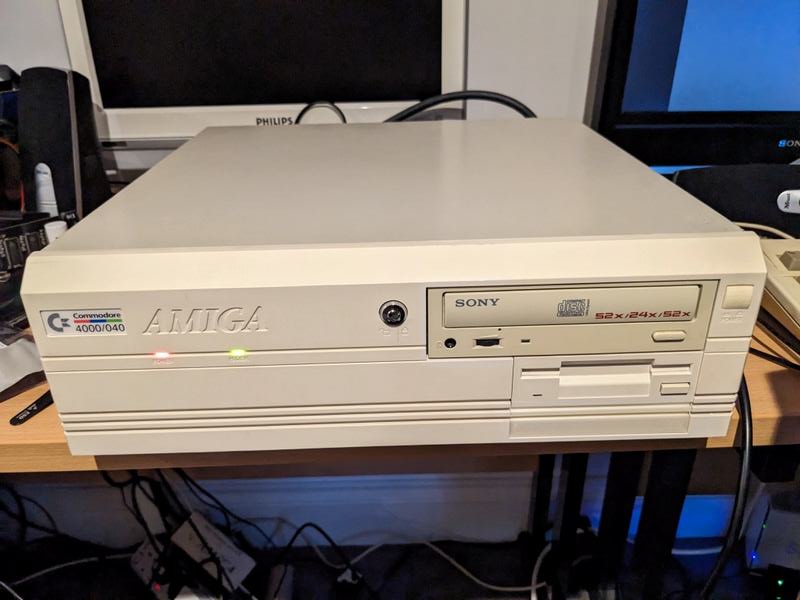

Maintenant que tout est propre, je peux terminer la première machine. J'ai utilisé le couvercle, le lecteur de disquette et la façade de l'Amiga 4000 n°2. Le bouton d'alimentation, le lecteur CD-ROM et le verrouillage clavier provenaient de l'Amiga 4000 n°1. Le capot inférieur du lecteur et les diodes sont neufs. Le nouvel insigne de boîtier vient de Retrofied, il est comme chez lui.

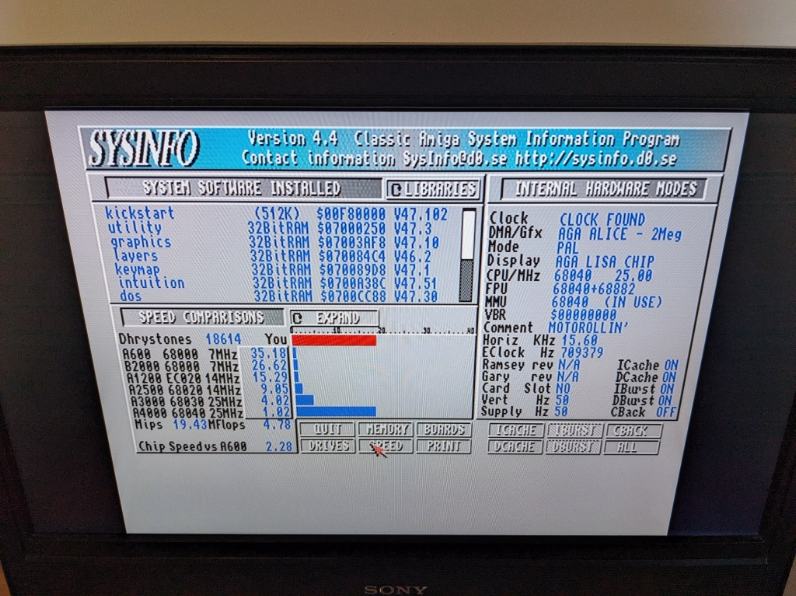

Ceux qui y prêtent attention remarqueront que j'ai placé les diodes dans le mauvais sens (la diode rouge clignotante est dans le trou de la diode d'alimentation), je ne l'ai remarqué qu'après la photo, mais c'est facile à corriger. L'Amiga 4000 n'a pas l'air parfait de derrière, mais il est dans un meilleur état qu'il ne l'était auparavant.

A titre de comparaison, voici à quoi ressemblait la machine à l'origine.

Je l'ai rouvert et mis les diodes dans les bons trous cette fois. J'ai inséré le CD de l'album Greatest Hits de Guns N' Roses et place à la musique !

7.5 Autres diagnostics IDE

Le problème de l'IDE sur l'autre carte mère est devenu très frustrant. Au début, je pensais que l'un des GAL était peut-être défectueux, mais j'ai remplacé les deux (et remis l'U901) sans changement. J'ai ensuite remplacé U903 et U904, qui sont les tampons de données de l'IDE, aucun changement ici. J'ai testé ces puces et elles ont fonctionné.

À ce stade des tests, j'ai remarqué une mauvaise odeur familière provenant de la carte mère. J'ai éteint l'ordinateur, pris ma caméra thermique et j'ai rallumé l'Amiga pour voir ce qui se passait.

7.6 Cuisiner avec de la céramique

Oh oui, c'est bien ça. Et ce, seulement quelques secondes après la mise sous tension. Même si l'étalonnage est désactivé sur cette caméra, il s'avère qu'un condensateur céramique est en train de cuire. Ce condensateur a commencé à faire des courts-circuits. Je l'ai donc retiré de la carte pour qu'un remplaçant soit installé plus tard. On dirait que mon objectif initial de faire "une réparation de plus" soit passé à deux.

7.7 Retour à l'IDE

J'ai décidé de lancé HDToolBox à partir d'une disquette, avec une carte CompactFlash connectée au port IDE, afin de voir ce qu'il me dirait à propos de l'interface IDE.

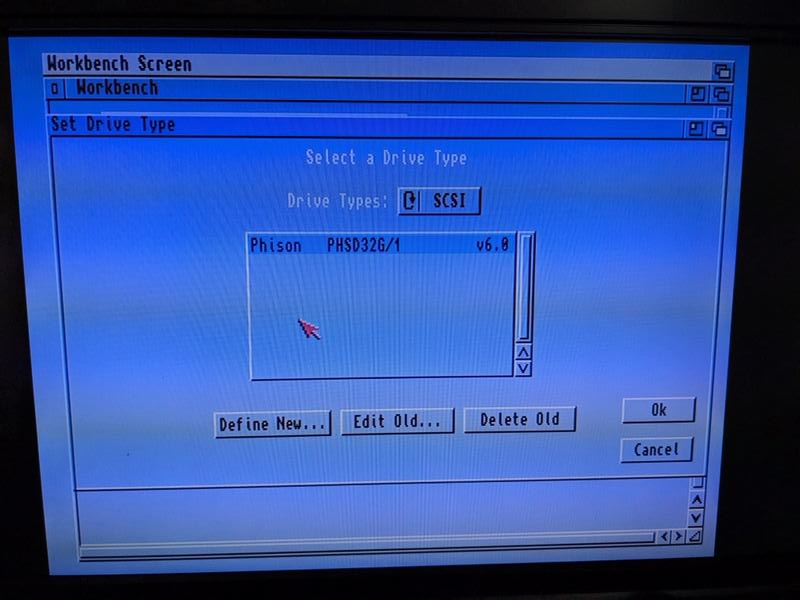

La bonne nouvelle est que HDToolBox peut voir que le lecteur existe. La mauvaise nouvelle est qu'il n'a pas pu l'identifier. J'ai discuté de ce problème avec Peter Mulholland et il m'a suggéré de jeter un oeil au U907. C'est une puce que j'avais ignorée pour une raison quelconque, mais elle est importante car elle gère une partie de l'adressage du port IDE. Avec cette puce dans cet état, la machine peut identifier le lecteur dans une certaine mesure, mais elle ne peut pas communiquer correctement avec lui.

Une analyse rapide à l'oscilloscope des pistes pertinentes ci-dessous a montré que les choses ne semblaient pas tout à fait correctes.

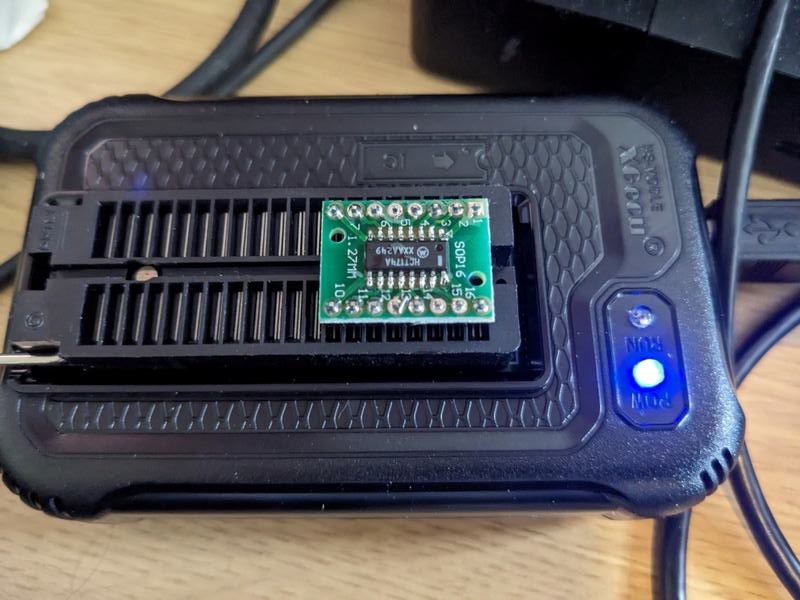

La piste rouge en particulier était maintenue haute en permanence. J'ai dessoudé cette puce, je l'ai soudée à un convertisseur DIP et je l'ai exécutée via le logiciel de test sur l'un de mes programmeurs d'EPROM.

Bingo ! Le "L" rouge marque une transition de signal qui ne se produit pas correctement. Du coup, la sortie est haute. L'échec de la broche 10, qui n'est pas bon signe non plus, n'a pas tellement d'importance. J'aurais pu temporairement câbler les lignes d'entrées/sorties des broches 1 et 2 aux broches inutilisées de la puce, mais j'ai décidé de la remplacer à la place. Un nouveau a été commandé, ce qui signifie que je suis obligé d'attendre une nouvelle fois.

7.8 Prochaines étapes

Une des deux machines est terminée, il me suffit juste de terminer ces dernières réparations sur la carte mère. Ensuite, je pourrai remonter la deuxième machine. Je croise les doigts pour qu'aucune réparation supplémentaire ne soit nécessaire par la suite.

8.0 Partie 8 (20 août 2023)

Avec une machine toujours en panne et avec ce qui, je pense, est le diagnostic du problème final avec la seconde machine, on arrive à la dernière ligne droite de cette double réparation.

8.1 Tampon d'adresse IDE

J'avais précédemment diagnostiqué un mauvais fonctionnement du circuit intégré 74HCT174 qui exécute la mise en mémoire tampon d'adresse pour le port IDE, mais je n'en avais pas de rechange. Il se trouve que, plus tard dans la journée, un Amiga 1200 a atterri sur chez moi pour une restauration. Cet Amiga 1200 avait un disque dur complètement défaillant. Sur ce disque dur se trouvait un 74HC174 au facteur de forme SOIC correct.

La principale différence entre les variantes HCT et HC est que le HCT est conçu pour fonctionner à des niveaux de tension TTL et que le HC est conçu pour fonctionner en CMOS. Le TTL bas est d'environ 0 à 0,8 V et le haut est d'environ 2 à 5 V. Alors que pour le CMOS, cela représente environ 0-1,5 V bas et 3-5 V haut.

En théorie, cela devrait aller, cela pourrait n'être qu'un problème avec un processeur 68060 qui fonctionne à 3,3 V, mais même dans ce cas, les choses devraient aller bien. Surtout parce que les lignes d'adresse sont de toute façon tirées jusqu'à 5 V.

Ceci étant réglé, il est temps d'installer la puce, "U907" sur cette photo :

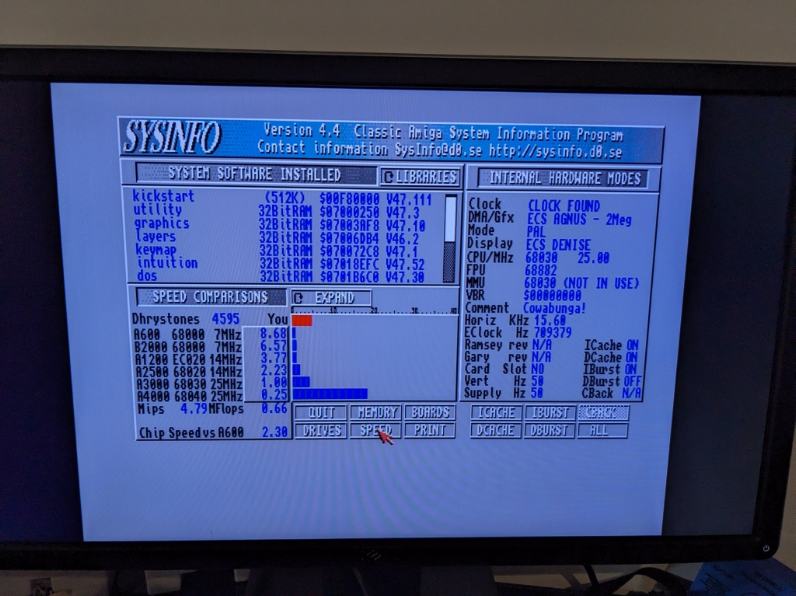

J'ai branché une carte IDE CompactFlash contenant des partitions Amiga et j'ai lancé SysInfo pour voir ce que nous pouvons trouver.

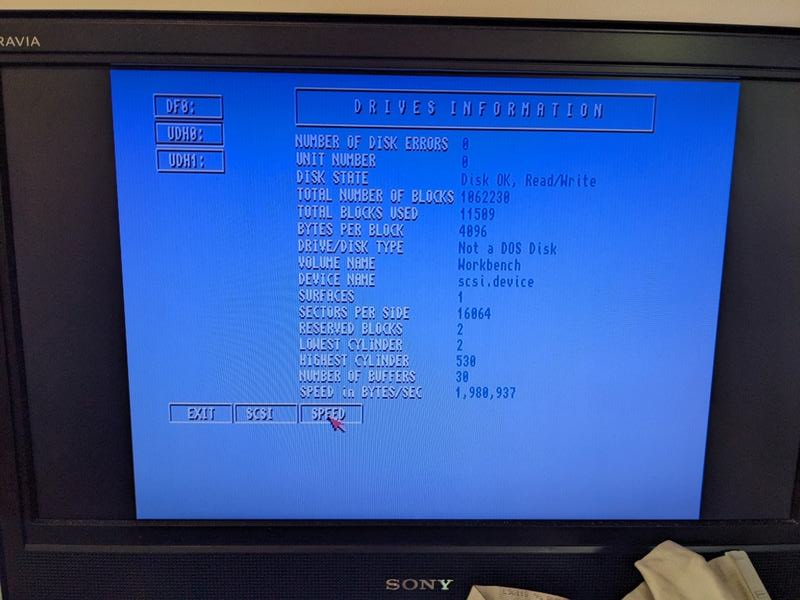

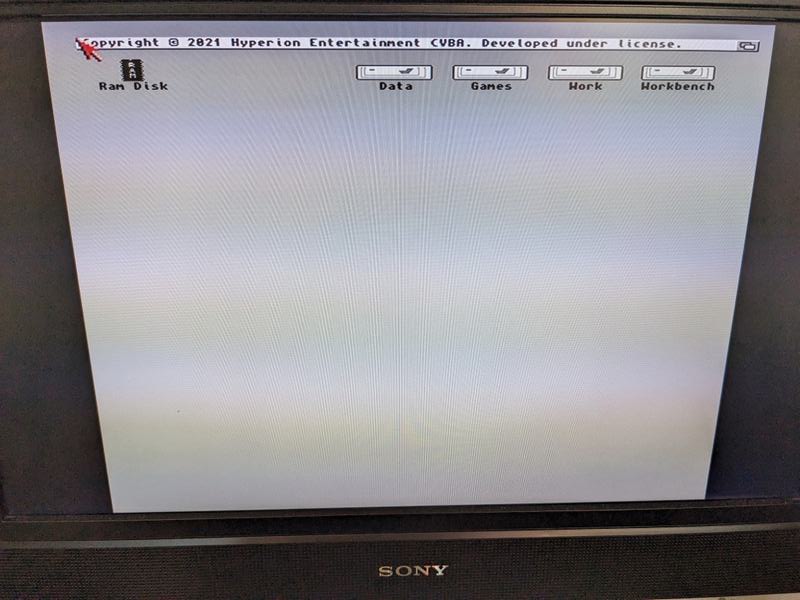

Les partitions sont visibles et on peut y accéder ! Nous avons donc un port IDE fonctionnel !

8.2 Trucs chauds

J'avais mentionné dans la partie 7 qu'un condensateur céramique avait décidé de faire monter la température, dépassant largement les 100°C en quelques secondes. Celui-ci a été remplacé et en utilisant à nouveau ma caméra thermique, j'ai réussi à en trouvé un autre qui chauffait beaucoup. Je n'avais pas remarqué cela car, la dernière fois, la caméra ne pointait que l'endroit le plus chaud.

Encore une fois, l'étalonnage de la caméra est décalé, mais il est clair que le condensateur génère de la chaleur. Pas aussi chaud qu'avant, mais il doit être remplacé.

Une fois celui-ci remplacé, je n'ai pas trouvé d'autres points chauds avec la caméra thermique.

8.3 Remontage

D'après ce que je peux dire, tout fonctionne désormais avec cette carte mère, il est donc temps de la remonter. Cette machine dispose désormais d'un lecteur de disquette, d'un convertisseur de carte CompactFlash vers IDE et d'une carte mémoire de 256 Mo. Le boîtier, le lecteur de disquette, la carte fille et le bloc d'alimentation proviennent de la machine d'origine n°1. La carte mère, les diodes et le couvercle du panneau avant de 5,25 pouces proviennent de la machine n°2. Il y a également un nouvel insigne de boîtier et un adaptateur CompactFlash vers IDE (avec un nouveau support imprimé en 3D), une nouvelle baie de lecteur imprimée en 3D, un nouveau couvercle de panneau 3,5" imprimé en 3D et un nouveau ventilateur dans le bloc d'alimentation.

J'ai effectué un rapide test de mise sous tension avec tous les périphériques installés dedans afin de m'assurer que tout fonctionnait dans le boîtier. Au début, la diode IDE ne fonctionnait pas, mais elle était juste un peu lâche. Tout le reste était super.

Vous pouvez voir que, comme sur les autres Amiga 4000, l'insigne du boîtier a été remplacé par celui fourni par Retrofied. Et comme avant, celui-ci paraît un peu plus brillant qu'avant après le traitement éclaircissant à la vapeur. Je n'ai pas déjauni/éclairci le lecteur de disquette sur celui-ci, et vous pouvez voir une différence maintenant.

J'ai oublié de mentionner dans la partie précédente que les couvercles des baies de lecteur 3,5" étaient imprimés en PLA blanc perle. Au début, je pensais que l'Amiga 4000 était de la même couleur que les Amiga 500 et 1000. Mais il s'avère que c'était une couleur plus blanche, comme l'A600 et l'A1200. Le blanc perle est très proche, malheureusement, il est translucide, donc il capte la lumière différemment du reste du plastique. Mais c'est ce qui s'en rapproche le plus.

Finalement, le couvercle a été remonté, celui-ci est un peu plus rayé que celui de l'autre machine, mais il pourrait être bien pire.

8.4 Et après ?

Pour l'Amiga 4000 n°1 (à base de 68040), je pourrais améliorer la solution de refroidissement, notamment pour le processeur. J'ai un dissipateur thermique et un ventilateur pour processeur 486 de rechange, inutilisés. J'ai juste besoin d'un ruban thermique pour le monter. Le clavier nécessite également un nettoyage, et j'ai un Lyra 3 (un convertisseur de clavier PC PS/2 vers Amiga) pour la machine sans clavier.

L'Amiga 4000 n°2 (à base de 68030) nécessite l'installation d'un système d'exploitation. Après cela, et de petites vacances en famille, je vendrai probablement cet ordinateur.

Il s'agit cependant de la dernière partie concernant la restauration de ces deux machines. Alors, je vous laisse avec une photo des deux machines terminées.

[Retour en haut] / [Retour aux articles]

Soutenez le travail de l'auteur
