Bidouille : Accélérer un Amiga 3000 à moindre frais
(Article écrit par Cyrille Thieullet et extrait d'Amiga News - juin 1995)
|
|
L'Amiga 3000 possède, comme le 4000, un emplacement processeur. Plusieurs cartes peuvent se connecter dessus : la carte GVP4040
(68040 à 40 MHz, 32 Mo maximum sur la carte), la carte Warp Engine (68040 de 28 à 40 MHz, 128 Mo sur la carte), la carte A3640
de Commodore (carte 68040 du 4000 à 25 MHz).
Nous allons étudier plus particulièrement l'installation de la carte Commodore car elle bénéficie d'un rapport prix/performance
imbattable.
Mise à niveau matérielle
Les ROM
Les ROM doivent être impérativement d'une version supérieure ou égale à 2.04. Les ROM "softboot" du 3000 bloquent l'ordinateur
et l'écran reste noir. Il est préférable d'utiliser les ROM 3.1 pour 3000 (480 FF les ROM seules + 30 FF de port chez Applimatic
ou 820 FF complet chez votre revendeur français préféré). L'installation des nouvelles ROM ne pose pas de problème. Il faut
démonter le 3000 pour mettre à nu la carte mère. Débranchez bien tous les câbles reliés à l'ordinateur, et puis, touchez une
des parties métalliques du boîtier pour éviter de griller un composant par la suite.

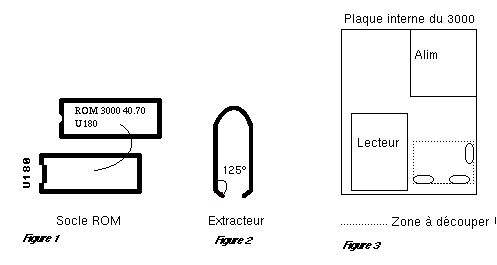

Une fois les ROM accessibles, glissez une lame de couteau entre le socle et la ROM et faites levier doucement pour la retirer.
Une fois les deux ROM enlevées, vous pouvez placer les nouvelles. Pour les ROM 3.1, il est indiqué U180 et U181 sur les
étiquettes des ROM. Ce label vous permet d'identifier le support devant recevoir la ROM qui lui est destinée. En effet, ce
label est marqué sur la carte mère juste devant les encoches des supports. Si les pattes des ROM sont trop écartées, placez
la ROM perpendiculairement sur une table pour que toutes les pattes soient en appui et resserrez les en poussant dessus.
Buster
Le composant Buster est le contrôleur de bus (Zorro II/III et processeur). Si vous décidez de mettre des ROM 2.04 vous devez
obligatoirement changer ce composant et utiliser la dernière version V11 (260 FF + 30 FF de port chez Applimatic). En cas
contraire votre Amiga aura un Guru au bout de quelque temps. Ce comportement provient d'un bogue de gestion de mémoire
de Ramsey et d'un bogue de Buster. Le retrait de l'ancien composant de son socle nécessite un extracteur de Chip (80 FF). Cet
extracteur peut être remplacé avantageusement par un trombone... Tordez les deux extrémités d'un gros trombone (pour la
solidité), préalablement déplié, avec une pince pour réaliser deux angles à 125° environ. La partie tordue ne doit pas dépasser
3 mm. Vous avez ainsi un extracteur de Chip en parfait état de fonctionnement. Placez les deux extrémités inclinées dans les
encoches de chaque côté du composant, resserrez légèrement pour qu'elles glissent sous le composant, puis, tirez doucement
vers le haut. Attention, ne faites pas levier sur le bord socle du composant, il se casse très facilement. Placez le nouveau
Buster V11 dans la même position.
Ramsey
Le contrôleur mémoire Ramsey version 4 (celui vendu avec les 3000) est bogué au niveau de la gestion des pages mémoire. Cependant,
Buster V11 inhibe ce bogue. Néanmoins, si vous désirez le changer, vous pouvez vous procurer Ramsey V7 pour 66 $ (49,95 $ + 22%
frais de douane + frais de port de 5 $) chez Software Hut aux États-Unis. Ce composant n'est plus disponible neuf ni en France,
ni en Suisse.
Les cavaliers de la carte mère
L'horloge qui va cadencer la carte mère est celle de la carte A3640. Il faut changer certains cavaliers de la carte mère pour
lui indiquer cette horloge. Trois cavaliers sont à vérifier. J100 doit être placé en position 3-4 (horloge externe), J102
en position 1-2 (horloge externe) et J104 en 1-2 (il y est déjà sur un 3000 25 MHz).
Installation de la carte A3640
Seule l'A3640 version 3.1 ou 3.2 est fiable. Le comportement des cartes 3.0 n'est pas garanti à coup sûr dans le 3000. Elle
coûte 399,95 $ chez Software Hut aux États-Unis. Pour commander, un fax de votre carte bancaire Visa ou MasterCard internationale
(recto et verso) avec votre commande suffit (si vous n'avez pas de fax allez à la poste). Avec un dollar à 5,1 FF cela m'a coûté
2624 FF tout compris (carte + port + douane). Vous êtes livré deux jours plus tard par UPS. Les frais de douanes sont à régler
à la réception. N'oubliez pas d'indiquer, sur votre commande une adresse et un numéro de téléphone où UPS pourra vous joindre
dans la journée au moment de la livraison. Les cartes A3640 vendues par Software Hut sont neuves et garanties 90 jours. Elles
ont toutes un processeur 68040RC avec un gros radiateur collé dessus. Si vous vous la procurez dans un autre magasin, faites-vous
bien confirmer la présence d'un 68040RC car certaines cartes A3640 ont des versions EC (sans MMU). Pour connecter la
carte il suffit de la placer sur le port processeur, c'est tout.
Néanmoins, les deux principaux points noirs du 3000 entrent en jeu : une mauvaise ventilation et le manque de place à l'intérieur.
Le premier point peut vous obliger à ajouter un ventilateur supplémentaire sur le processeur à la place du radiateur ; le
deuxième à découper une partie de la tôle placée au-dessus du port processeur pour que le radiateur ne soit pas en appui sur
cette même tôle. Cette dernière manipulation interdit de placer un second lecteur de disquette ou un autre disque dur en
interne. Personnellement, c'est celle que j'ai retenue. Philippe Brand, l'administrateur système de Ramses a placé un ventilateur sur le
68040 car le 3000 de Ramses tourne 24h/24h et 7 jours sur 7. Dave Haynie, l'un des concepteurs du 4000, utilise une carte
3.0 avec Buster 11 et Ramsey 7 depuis trois ans sans radiateur ou ventilateur. Il n'a jamais eu de problème (la carte 3.0
chauffe moins que la 3.1).
Performances et compatibilité
Les performances sont très légèrement supérieures à celle d'un 4000. La seule baisse notable concerne les accès à la mémoire
par rapport au 3000. Elle est due au mode "copyback" du 68040 et aux performances médiocres du contrôleur de mémoire Ramsey.
Les seuls problèmes d'incompatibilité logiciels sont ceux liés au passage du 68030 vers 68040 mais cela ne dépend pas de
la carte. La MMU et le FPU fonctionnent parfaitement aussi bien avec Emplant que l'Unix NetBSD, GigaMem, Enforcer...
Conclusion
Le prix total d'une mise à jour est de 3800 FF (ROM 3.1 et manuels, Buster v11 et A3640) et peut descendre à 3000 FF (ROM 2.04,
Buster v11, A3640). Il faut bien sûr ajouter le prix des communications avec l'étranger. Malheureusement, la plupart des
composants ne valent pas la peine d'être achetés en France compte tenu des prix proposés (5000 FF pour la carte A3640, 370 FF
pour le Buster 11). Si vous avez un accès sur Fidonet ou Internet, avec un BBS comme Ramses, des cartes A3640 sont mises
en vente régulièrement à des prix inférieurs à 300 $. Sachez en profiter si vous le pouvez. Enfin, je tiens à remercier
Philippe Brand, l'administrateur système de Ramses, pour l'aide qu'il m'a fournie et la patience dont il a fait preuve en répondant à mes
nombreux messages.
Adresses
Cartes A3640 à 399 $ : Software Hut USA (-6 heures), Fax : 19.1.610.586.5706, Tél : 19.1.610.586.5701.
Devine USA (-6 heures), Fax : 19.1.302.738.9259, Tél : 19.1.302.738.9267.
AIBB 6.1
3000 3000+A3640 4000
---- ---------- ----
Emutest 0.30 1.00 1.00
Write Pixel 0.23 0.94 1.00
Sieve 0.65 1.00 1.00
Dhrystone 0.29 1.01 1.00
Sort 0.37 1.01 1.00
Ellipse Test 0.43 0.74 1.00
Matrix 0.54 1.00 1.00
IMath 0.37 1.00 1.00
Mem Test 1.88 0.98 1.00
TGTest 0.51 0.52 1.00
Line Test 0.58 0.70 1.00
Savage 0.35 1.01 1.00
FMath 0.28 1.01 1.00
FMatrix 0.47 1.01 1.00
BeachBall 0.33 1.02 1.00
InsTest 0.54 1.03 1.00
Flops 0.30 0.98 1.00
TranTest 0.35 1.01 1.00
FTrace 0.33 1.02 1.00
CplxTest 0.33 1.02 1.00
|
|
