David Brunet
|
|
|
|
Matériel : ACA1232/25 MHz
(Article écrit par David Massot - mars 2014)
|
|
Disponible depuis fin 2012, l'ACA1232, conçue par Individual Computers, est une mise à jour de l'accélérateur
à base de processeur Motorola 68030 pour Amiga 1200. Cette carte succède aux ACA1230
et 1231 sorties auparavant.
Comme ses grandes soeurs, l'ACA1232 se décline en plusieurs versions suivant le type de processeur, le Motorola MC68030
ou le MC68EC030 sans unité de gestion mémoire et la vitesse d'horloge allant de 25 à 40 MHz.
Dans le cadre du test, la carte utilisée sera équipée d'un Motorola MC68EC030 cadencé à 25 MHz gracieusement
prêtée par Amedia Computer France. La carte dispose, comme toutes les autres de 128 Mo de mémoire ce qui s'avèrera très confortable.
La carte

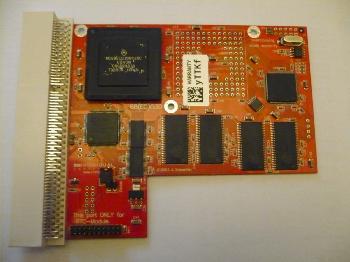

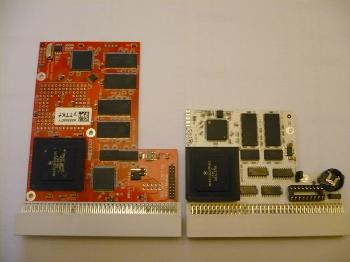

Ci-dessous à gauche, l'ACA1232 seule et à côté d'une ACA1230 (28 MHz, sans MMU, 64 Mo).
Comme on peut le voir, l'ACA1232 est assez proche techniquement de l'ACA1230 au niveau conception. L'ACA1232
est un peu plus longue du fait de sa mémoire doublée (deux puces mémoire soudées supplémentaires).
Le module horloge RTC est, par contre, absent et est disponible via une petite carte additionnelle.
La place libre présente sur la carte est un emplacement pour le processeur MC68020, indiquant que le développement
de la carte semble avoir été mutualisé avec celui de l'ACA1220 (cela ne veut certainement pas dire qu'une
ACA1220 sera facilement modifiable avec un processeur MC68030 de remplacement).
Contrairement à l'ACA1231, le microprocesseur n'a pas de dissipateur thermique.

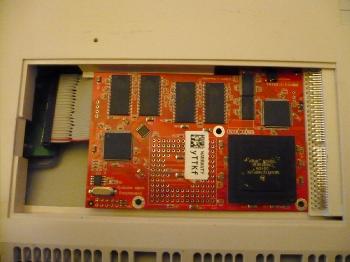

L'ACA1232 est une carte conçue pour se brancher sur le port d'extension prévu sous la trappe ventrale de l'Amiga 1200.

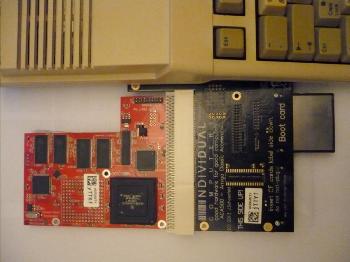

Elle peut, de plus, servir de carte additionnelle pour l'ACA500
prévue pour l'Amiga 500. L'installation de cette carte est assez simple du moment que la plaque métallique de
protection est enlevée ou tordue au niveau du connecteur de l'A1200. Pour ce qui est de la connexion avec l'ACA500,
le branchement est encore plus simple.
Enfin, une fois la carte installée, il n'est plus possible de refermer la trappe en plastique sans la modifier
légèrement (en coupant le plastique qui sert de guide). Toutefois, même modifiée, il semble qu'elle puisse
toucher le processeur ou en être vraiment proche une fois refermée.
Utilisation
Comme les cartes précédentes, la configuration initiale de la carte dépendra de la version du système
d'exploitation (Kickstart), présente sur l'Amiga 1200 :
- Si l'A1200 est en version 3.0, la mémoire totale (128 Mo) de la carte ne sera reconnue qu'en exécutant le logiciel
ACATune dans la startup-sequence.
- Si l'A1200 est en version 3.1, la totalité de la mémoire sera reconnue en AutoConfig.
Des incompatibilités de synchronisation peuvent toujours apparaître suivant la version de la carte mère de l'A1200.
Dans ce cas, la solution est d'utiliser une autre machine ou d'effectuer une modification sur la carte mère (décrite
sur l'article dédié à l'ACA1231).
Il est alors conseillé d'ajouter le lancement d'ACAtune au début du fichier startup-sequence pour au moins copier
le Kickstart en mémoire vive et ainsi accélérer l'exécution (penser à l'option "p" permettant de gérer le problème
des redémarrages à chaud expliqué dans l'article sur l'ACA1230) :
|
> ACATune -cache on -burst on -maprom * p >NIL:
|

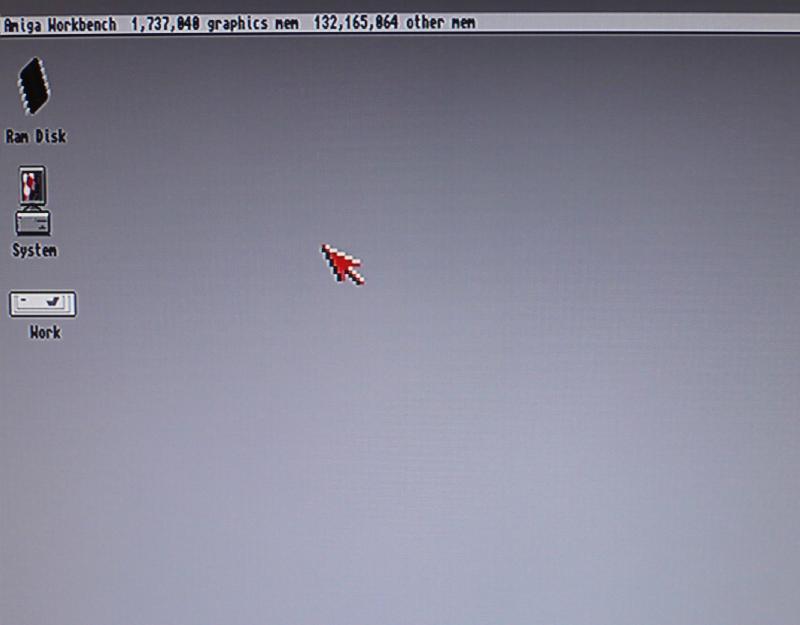

Workbench 3.1 avec l'ACA1232
Une fois la carte utilisée avec l'option "maprom" activée, l'Amiga 1200 connaît une accélération sans précédent. ;-)

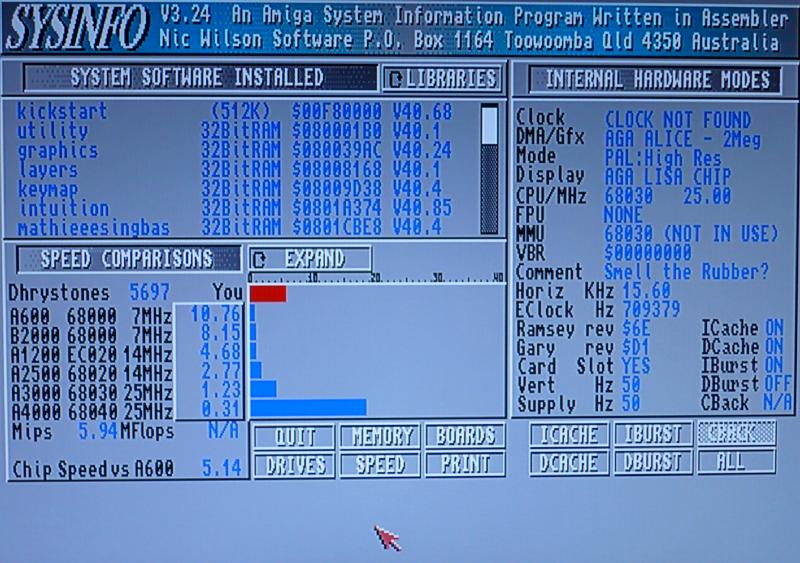

SysInfo avec l'ACA1232/25 MHz
L'outil SysInfo indique que l'Amiga 1200 dépasse un Amiga 3000 au niveau puissance, avec en plus le jeu de
puces AGA ! Petite remarque, les résultats sont légèrement inférieurs à ceux de l'ACA1230 qui est elle cadencée
à 28 MHz (5697 Dhrystones contre 6481 pour l'ACA1230). Pour cette comparaison, le système et les réglages utilisés
ont été les mêmes, seule la fréquence d'horloge et la taille mémoire de la carte changent.
Voyons si AIBB confirme cette tendance et comparons la carte avec le tableau de comparaison élaboré lors du test
de l'ACA1230 :
| Nom |
EmuTest |
Sieve |
Dhrystone |
Sort |
Matrix |
IMath |
MemTest |
InstTest |
| A1200 (020/14, 3.0, no Fast RAM) |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
| A1200 ACA1230 28 MHz (3.0 en RAM) |
4,00 |
2,42 |
4,00 |
3,19 |
3,11 |
3,98 |
3,85 |
4,52 |
| A1200 ACA
1232 28 MHz (3.0 en RAM) |
3,69 |
2,13 |
3,51 |
2,81 |
2,75 |
2.73 |
3,39 |
3,99 |
| Apollo 1220 (020/28, 882/28, 3.0) |
3.36 |
2.26 |
3.12 |
2.62 |
2.87 |
2.33 |
3.58 |
3.44 |
| Apollo 1230 (030/28, 882/30, 3.0) |
3.52 |
2.47 |
3.57 |
3.11 |
3.25 |
2.44 |
2.45 |
3.99 |
| Apollo 1230 (030/50, 882/50, 3.0) |
5.36 |
4.25 |
5.75 |
5.44 |
5.34 |
4.28 |
3.38 |
6.40 |
| Apollo 1230LC (030/25, 882/25, 3.0) |
3.09 |
2.19 |
3.01 |
2.73 |
2.90 |
2.17 |
2.87 |
3.51 |
| Blizzard 1200 (020/14, 882/25, 3.0) |
1.96 |
1.19 |
1.80 |
1.43 |
1.59 |
1.22 |
2.17 |
2.01 |
| Blizzard 1220 (020/28, 3.0) |
3.41 |
2.29 |
3.16 |
2.65 |
2.91 |
2.36 |
3.63 |
3.50 |
| Blizzard 1230 II (030/40, 882/40, 3.0) |
4.23 |
3.42 |
4.46 |
4.24 |
4.42 |
3.40 |
3.84 |
5.11 |
| Blizzard 1230 II (030/50, 882/50, 3.0 en RAM)
|
5.31 |
4.33 |
5.59 |
5.45 |
5.48 |
4.25 |
3.47 |
6.37 |
| Blizzard 1230 III (030/50, 882/50, 3.0 en RAM)
|
5.38 |
4.27 |
5.66 |
5.31 |
5.52 |
4.25 |
4.61 |
6.22 |
| Blizzard 1230 III (030/50, 882/50, 3.0 en RAM)
|
5.34 |
4.27 |
5.71 |
5.31 |
5.52 |
4.24 |
4.61 |
6.21 |
| Blizzard 1230 IV (030/50, 3.0 en RAM) |
5.87 |
4.28 |
5.94 |
5.31 |
5.52 |
4.31 |
4.61 |
6.58 |
| Blizzard 1230 IV (030/50, 882/50, 3.0 en RAM)
|
5.84 |
4.27 |
6.03 |
5.31 |
5.52 |
4.32 |
4.61 |
6.56 |
| BSC Memory Master (020/14, 882/14, 3.0) |
1.96 |
1.20 |
1.80 |
1.43 |
1.59 |
1.22 |
2.18 |
2.02 |
| DKB 1202 (020/14, 881/17, 3.0) |
1.96 |
1.19 |
1.80 |
1.43 |
1.59 |
1.22 |
2.17 |
2.01 |
| E-Matrix 1230 / Viper V (030/50, 3.0) |
4.98 |
4.28 |
5.14 |
5.29 |
5.27 |
4.13 |
3.90 |
5.69 |
| GVP 1208 (020/14, 3.0) |
1.96 |
1.19 |
1.80 |
1.43 |
1.59 |
1.22 |
2.16 |
2.01 |
| GVP 1230 (030/40, 3.0) |
4.44 |
3.48 |
4.49 |
4.26 |
4.48 |
3.38 |
3.99 |
5.04 |
| GVP 1230 (030/40, 882/40, 3.0) |
4.41 |
3.48 |
4.50 |
4.26 |
4.48 |
3.39 |
3.99 |
5.04 |
| GVP 1230 II (030/50, 882/50, 3.0 en RAM) |
4.83 |
4.25 |
5.04 |
5.17 |
5.33 |
4.12 |
4.21 |
5.70 |
| MBX 1230XA (030/33, 882/50, 3.0) |
3.55 |
2.81 |
3.62 |
3.49 |
3.63 |
2.78 |
3.13 |
4.11 |
| MBX 1230XA (030/50, 3.0) |
4.75 |
4.17 |
4.91 |
5.14 |
5.15 |
4.09 |
3.93 |
5.41 |
| MBX 1230XA (030/50, 882/50, 3.0) |
5.28 |
4.27 |
5.37 |
5.28 |
5.48 |
4.22 |
4.57 |
6.01 |
| MBX 1230XA (030/50, 882/50, 3.0 en RAM) |
4.58 |
4.17 |
4.84 |
5.14 |
5.15 |
4.09 |
3.93 |
5.41 |
| Mongoose (030/50, 882/50, 3.0 en RAM) |
4.81 |
4.11 |
5.22 |
5.29 |
4.91 |
4.19 |
2.56 |
5.92 |
| T1230 / Viper (030/28, 881/16, 3.0 en RAM) |
3.55 |
2.48 |
3.41 |
3.09 |
3.28 |
2.46 |
3.23 |
3.96 |
| T1230 / Viper (030/28, 882/40, 3.0 en RAM) |
3.50 |
2.48 |
3.44 |
3.09 |
3.28 |
2.46 |
3.23 |
3.96 |
| T1230 / Viper (030/28, 882/50, 3.0) |
3.55 |
2.48 |
3.42 |
3.09 |
3.28 |
2.46 |
3.23 |
3.96 |
| T1230 / Viper (030/42, 882/25, 3.0) |
4.33 |
3.63 |
4.35 |
4.51 |
4.56 |
3.56 |
3.39 |
4.93 |
| T1230 / Viper (030/42, 882/42, 3.0) |
4.34 |
3.63 |
4.45 |
4.51 |
4.56 |
3.56 |
3.39 |
4.93 |
| T1230LC / Viper IV (030/28, 3.0) |
3.53 |
2.48 |
3.48 |
3.09 |
3.28 |
2.45 |
3.23 |
3.96 |
| T1230LC / Viper IV (030/42, 3.0) |
4.25 |
3.54 |
4.39 |
4.51 |
4.18 |
3.88 |
3.39 |
4.93 |
| TQM (030/50, 882/50, 3.0) |
5.30 |
4.20 |
5.58 |
5.38 |
5.18 |
4.24 |
2.83 |
6.32 |
| Twelve Gauge (030/50, 3.1) |
5.58 |
4.19 |
5.82 |
5.17 |
5.21 |
4.28 |
4.14 |
6.40 |

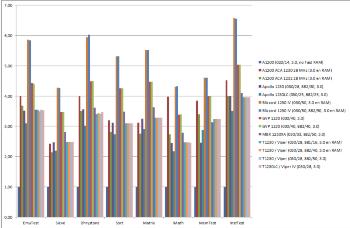

Résultats AIBB de l'ACA1232 et d'autres cartes
Les résultats avec AIBB confirment ceux de SysInfo. Toutefois, cette légère baisse dans les chiffres ne se
sent pas lors d'une utilisation avec le Workbench ou avec WHDLoad. Il est bien sûr inutile de préciser
que l'option "Preload" fonctionne sans problèmes avec une telle quantité de mémoire fournie.
Voici la liste des jeux que j'ai testés (les mêmes que pour l'ACA500) : Battle Squadron, Bill's Tomato Game, DGeneration,
Frontier Elite 2, Lost Vikings, Prince Of Persia, Pinball Dreams, Renegade, RoboCop 3, Street Fighter 2, Shadow
Fighter, Shadow Of The Beast 3, Universe, Les Voyageurs Du Temps, Body Blows Galactic, Beneath A Steel Sky,
Seek And Destroy, Lemmings, Dune, Monkey Island 1 & 2, Pinball Fantaisies, R-Type 2. Tous ont fonctionné sans exception.
Conclusion
Légèrement moins puissante que sa devancière l'ACA1230 (avec une fréquence processeur un peu plus faible mais
avec le double de mémoire), cette ACA de moyenne/entrée de gamme (l'ACA1220 représentant vraiment l'entrée)
est une carte accélératrice pour Amiga 1200 intéressante pour une utilisation optimale de WHDLoad.
Pour une utilisation qui ne se bornerait pas au jeu et au "multimédia", le développement par exemple, il
vaudrait mieux porter son attention sur une carte équipée d'un processeur avec une unité de gestion mémoire
(MMU). Enfin, cette carte fonctionne aussi parfaitement en extension avec l'ACA500. Elle permettra alors
d'étendre réellement les capacités d'un Amiga 500.
Sources
Site Individual Computers.
Remerciements
Un grand merci à Lionel et Laurent d'Amedia Computer France pour le prêt de la carte.
Nom : ACA1232.
Constructeur : Individual Computers.
Genre : carte accélératrice.
Date : 2012.
Prix : 129 à 159 euros suivant la configuration.
|
|
