Matériel : A604
(Article écrit par Xanxi - octobre 2011)
|
|
L'A604 est la bonne surprise de 2011 pour les utilisateurs d'Amiga 600 de la part d'Individual Computers.
Depuis la sortie des ACA630 fin 2010, les cartes accélératrices pour cette machine ne se limitent plus aux très rares Apollo 620/630
ou MTec 630. L'A600 est redevenu plus populaire que jamais, et l'on croise de plus en plus des configurations avec une ACA630
associée à une extension mémoire A603, au désentrelaceur Indivision ECS (qui se branche sur un port dédié
de l'A603), et même la carte USB Subway (qui se branche sur le port horloge de l'A603).
Le problème du lecteur de disquette
Malheureusement, il fallait jusque-là sacrifier le lecteur de disquette pour caser l'Indivision ECS à l'intérieur du boîtier. Une
alternative était de réaliser une modification en déplaçant le port Indivision ECS situé sur l'A603. Brian "Kipper2k" Robotham,
amigaïste canadien, a vendu sur les forums Amiga une petite PCB pour ce faire.
L'A604 est la solution officielle de Jens Schoenfeld d'Individual Computers, et permet finalement de conserver le lecteur de
disquettes.
Plus loin que l'A603
Naturellement, la carte remplit sa fonction première qui est d'ajouter 1 Mo de mémoire Chip à la machine (donc pour un total de
2 Mo), et un circuit horloge RTC sauvegardé par pile CR1220 (non fournie).
Mais l'A604 apporte tout de même plus qu'une A603 modifiée.
En effet, si on retrouve toujours le port horloge sur la carte, Jens a ajouté un second port horloge dédiée à la carte USB
Subway, avec une nouvelle version optimisée du subway.device pour la pile USB Poseidon. Le gain de vitesse est
donné à 40% pour les transferts USB, ce qui n'est pas du luxe avec ce contrôleur.
Le port est placé sur une petite carte "riser" (en équerre), perpendiculaire à l'A604, qui permet de connecter la Subway sans
nappe de port horloge et d'optimiser l'espace à l'intérieur de l'A600.

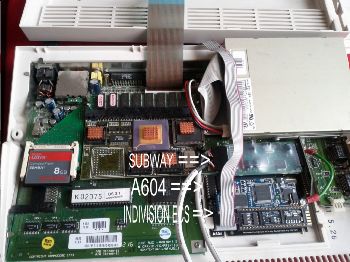

Installation
Le montage nécessite d'ouvrir l'A600, et de sacrifier le capot supérieur du bouclier électromagnétique s'il y en avait un sur
votre modèle. L'installation n'est pas possible en manipulant seulement à travers la trappe inférieure.
L'opération ne prend pas plus de cinq minutes, installation de la Subway et de l'Indivision ECS comprise.
Il conviendra de modifier votre boîtier à votre guise afin d'installer le port VGA de l'Indivision ECS et les ports USB
éventuels. Ma propre modification a été réalisée proprement au Dremel par l'ami Olivier Chatrenet.
Une fois installé, 1 Mo supplémentaire de mémoire Chip et l'horloge sont immédiatement reconnus.
La carte Subway fonctionne très bien une fois installés Poseidon 4.4 et le nouveau subway.device disponible sur
www.jschoenfeld.com/products/a604/subwayusb.device.
La vitesse de lecture de ma clé USB 4 Go est de 262 144
octets/s, soit 256 ko/s, comparée aux
344 926 octets/s, soit
336 ko/s, pour la même carte sur mon A1200 avec 68060. N'ayant pas d'A603, je n'ai pu comparer le gain réel du port spécial
de l'A604.
L'indivision ECS s'installe facilement également, avec suffisamment de jeu pour fixer la masse sur la vis du lecteur de disquette.
Bilan
Disponible chez tous les revendeurs Amiga pour environ 50 euros, l'A604 est un excellent investissement, qui remplit parfaitement
sa fonction d'extension mémoire, règle les défauts de l'A603 en ce qui concerne l'Indivision ECS et, en bonus, apporte un
second port horloge optimisé pour la Subway.
Nom : A604.
Constructeur : Individual Computers.
Genre : carte mémoire.
Date : 2011.
Prix : 50 euros.
|
|
