Bidouille : Monter un port USB et un écran LCD pour HxC dans un A600
(Article écrit par Marios Filos et extrait de www.mfilos.com - juillet 2010)
|
|
Note : traduction par David Brunet.
Aujourd'hui, j'ai trouvé un peu de temps et j'ai réussi à terminer deux de mes modifications pour mon Amiga 600.

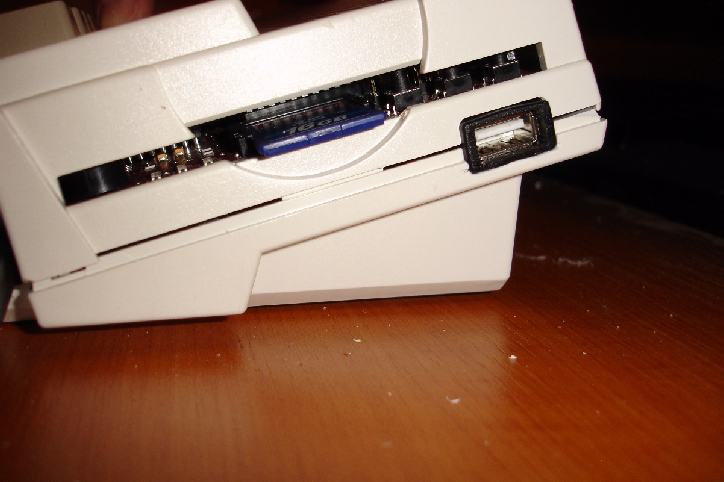

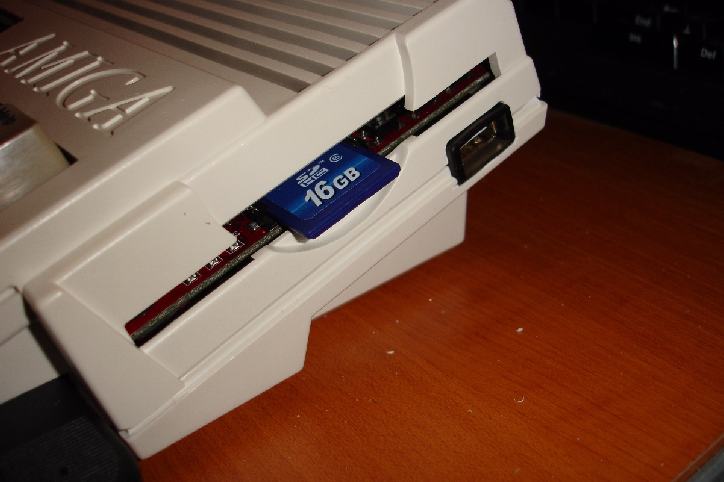

La première modification a été le bidouillage et le montage d'une belle extension USB. Je l'ai placé
dans mes câbles dans le boîtier de l'A600 et spécifiquement à l'endroit où le bouton d'éjection de la
disquette prenait place dans le passé ! Je n'en revenais pas de voir à quel point c'était bien adapté !
Ça fait du bien, n'est-ce pas ? Je n'ai pas vissé le boîtier, c'est pourquoi il n'a pas l'air si serré.

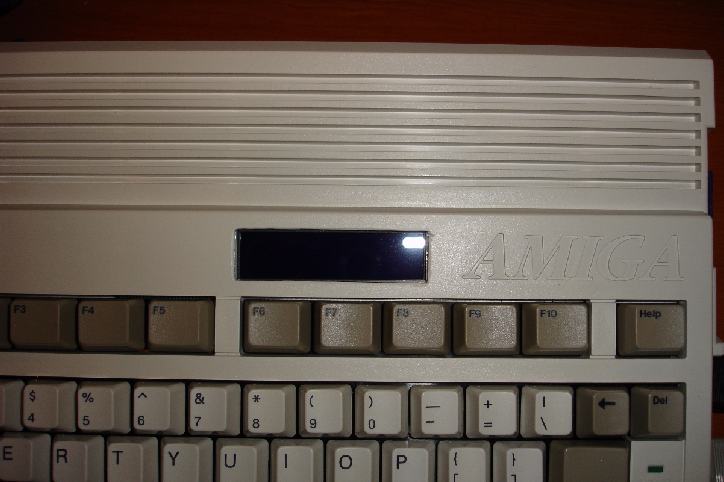

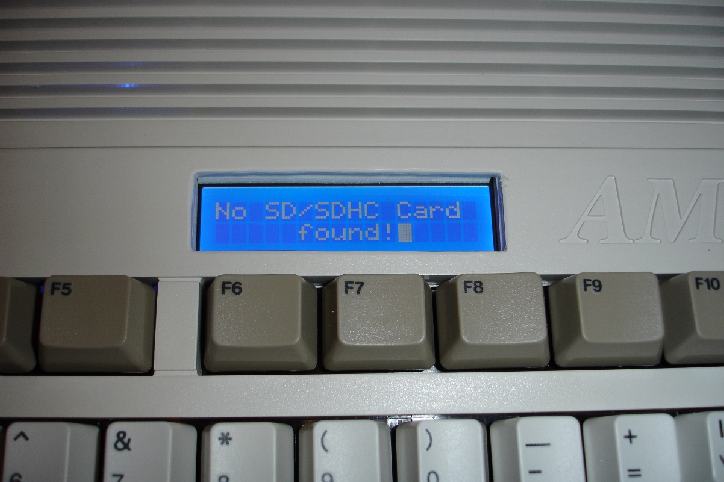

La deuxième modification a été de pouvoir enfin couper très soigneusement la partie supérieure du boîtier pour
que l'écran LCD de l'émulateur de disquettes HxC SD puisse être monté. C'était un travail difficile avec beaucoup
de recours au Dremel mais encore plus de ponçage...

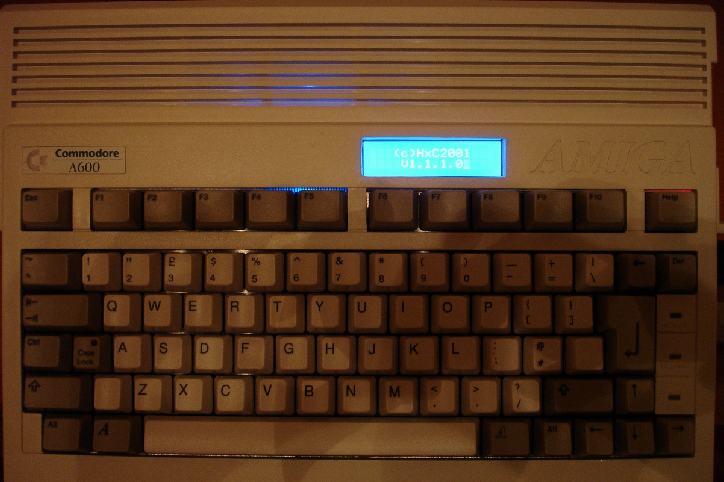

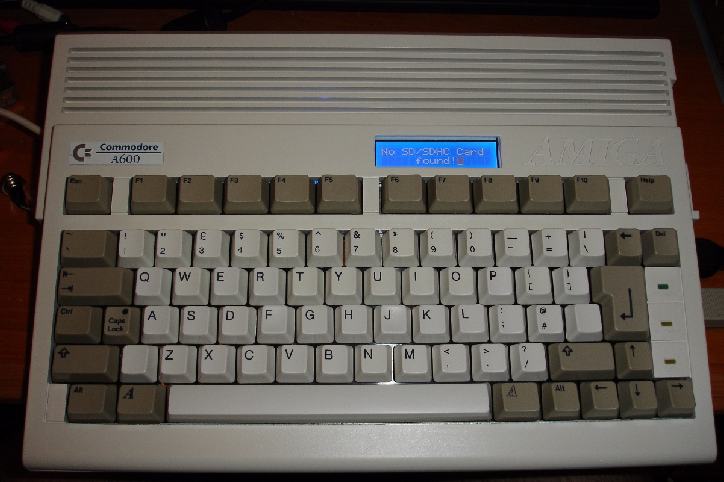

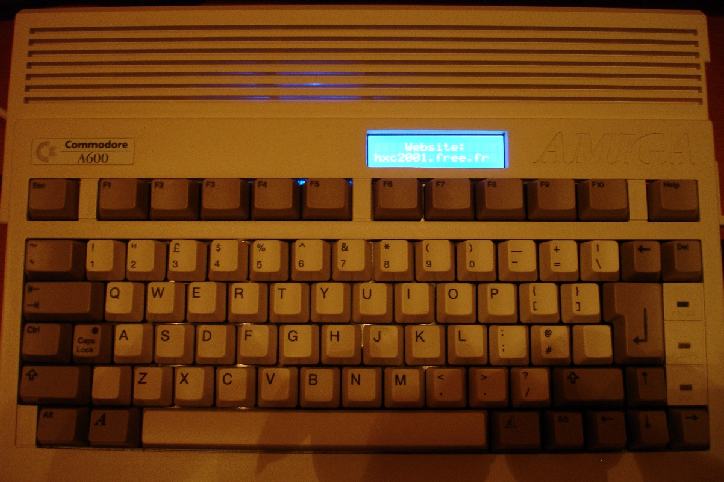

Au moins le résultat a payé et c'est vraiment joli.

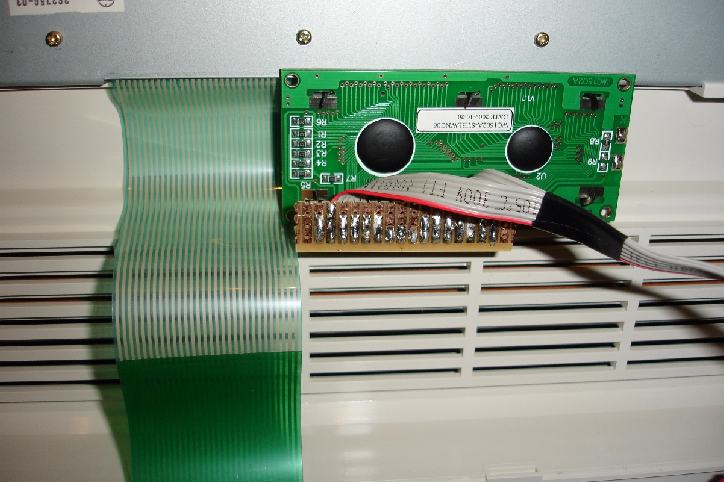

Il y a un espace entre l'écran LCD et le boitier dû au fait que le circuit imprimé n'a pas pu s'attacher
à 100% avec l'arrière de la partie supérieure du boîtier. Cet espace a été recouvert de trois
couches de ruban adhésif double épaisseur (en mousse) et le résultat, à part la perfection... est qu'il
est monté solidement et qu'il ne bouge pas du tout !

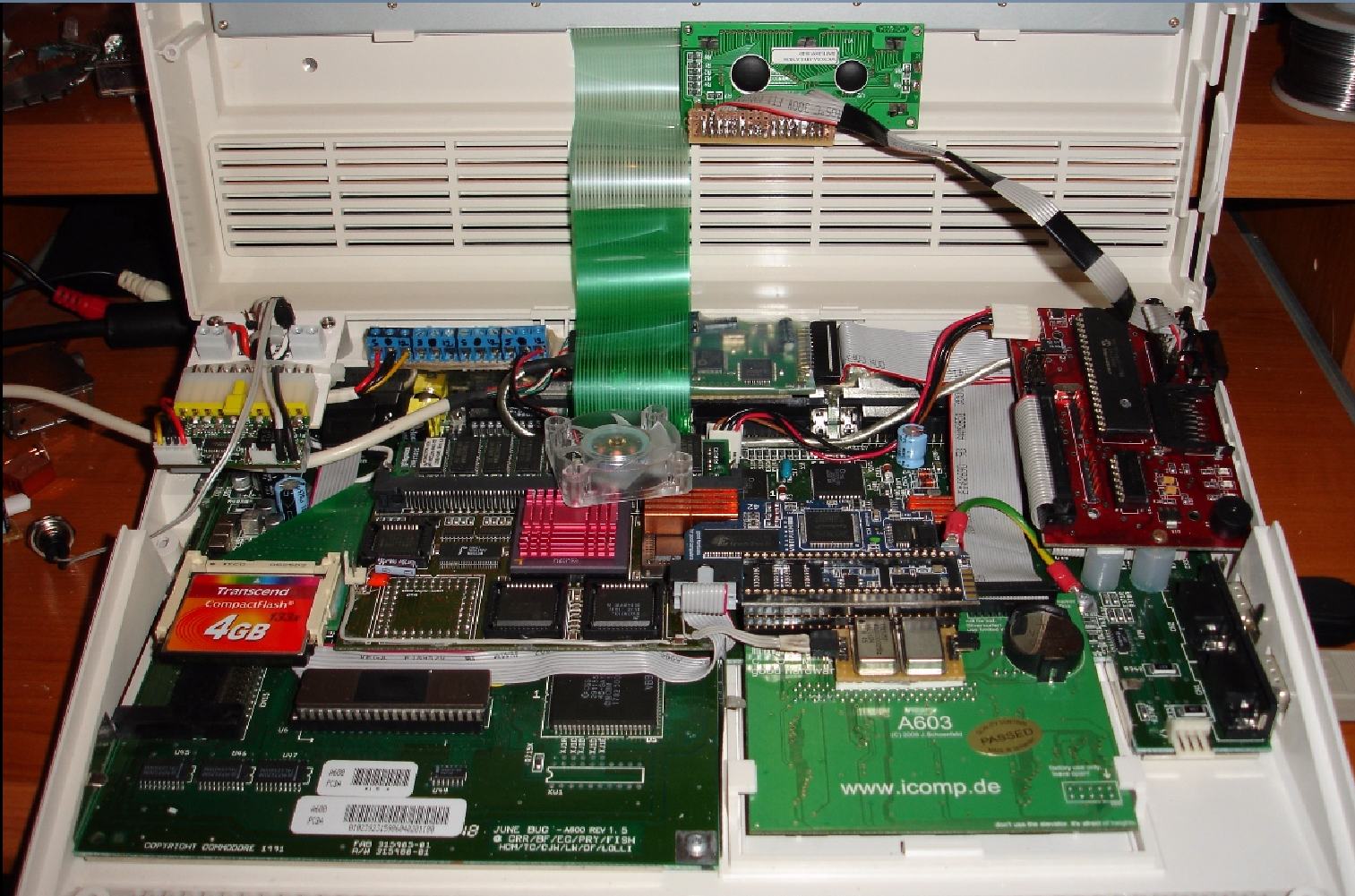

Comme vous pouvez le voir aussi, j'ai changé l'oscillateur avec 2xOscillators dans un circuit imprimé
personnalisé qui peut être changé par des cavaliers (ou par un interrupteur dans le futur) de 40 MHz
à 50 MHz et vice versa.
Vous pouvez aussi voir une petite vidéo sur YouTube avec l'A600 qui s'allume.
