Bidouille : Monter le commutateur AGA/RTG d'André Pfeiffer dans un Amiga 600
(Article écrit par Marios Filos et extrait de www.mfilos.com - juin 2016)
|
|
Salut les amis.
Après avoir terminé ma bidouille visant à monter un lecteur
Gotek à l'intérieur de mon A600, quelque chose qui me préoccupait depuis longtemps est réapparu.
J'adore les modes d'écran Vampire et RTG, mais je veux aussi les modes Amiga natifs, que je peux
actuellement obtenir soit à partir de l'Indivision SD/FF, soit à partir de l'adaptateur RVB/Péritel.
Bien sûr, ces deux solutions nécessitent soit un moniteur à double entrée (HDMI/VGA ou HDMI/Péritel,
que j'ai déjà), soit d'avoir deux moniteurs.
Comme j'ai toujours aimé la commutation automatique entre les modes RTG et les modes natifs, j'ai pensé...
et puis zut, je dois essayer le commutateur AGA/RTG d'André Pfeiffer comme je l'avais déjà fait dans le
passé. Au pire, j'utiliserais le signal du port parallèle si je n'en trouvais pas un à l'intérieur...
Après avoir discuté avec Claes Brånskog (de ikod.se) qui proposait
un lot sur Amibay, j'ai décidé de tenter le coup après qu'il m'ait dit que la puce U8 que je connaissais
sur l'A1200 était aussi présente sur l'A600 ! Je n'avais jamais pensé qu'elles étaient semblables et
partageaient les mêmes signaux. :)

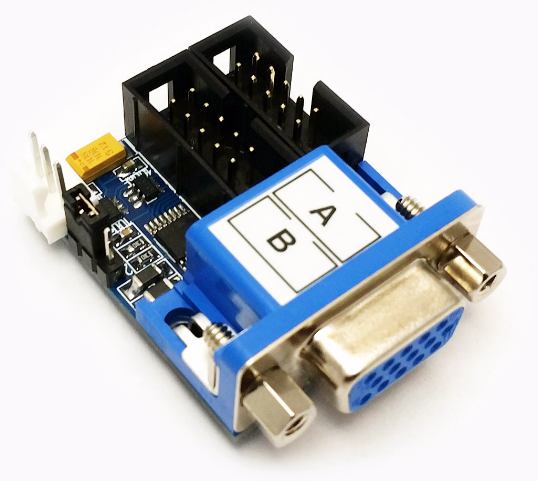

Voici le nouveau commutateur que j'ai reçu ainsi que beaucoup de câbles, le tout de qualité professionnelle !
(merci beaucoup Claes mon pote, tu déchires !)
Bon, les modes d'écran natifs étaient fonctionnels car je savais que l'Indivision fonctionnerait bien avec
le commutateur d'André Pfeiffer. J'avais déjà essayé, dans le passé, l'Indivision AGA 4000 MK2 sans problèmes.
Mais qu'en est-il du RTG qui passe par le HDMI ? Tout d'abord, le HDMI est uniquement numérique alors
que le commutateur d'André Pfeiffer ne fonctionne qu'avec des signaux analogiques. Le seul choix que

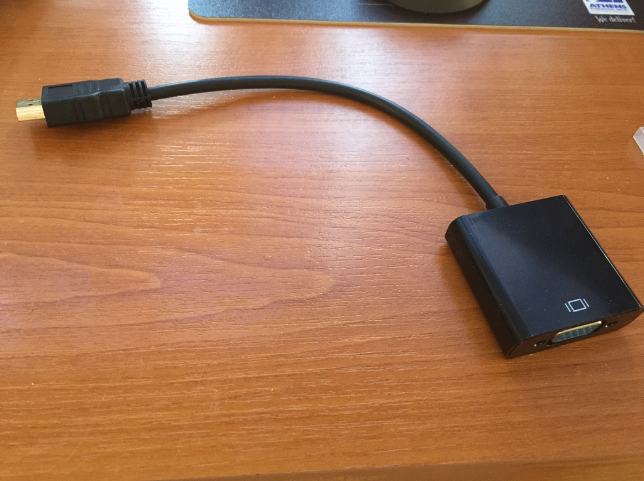

j'avais était d'obtenir un adaptateur HDMI vers VGA bon marché sur eBay comme celui-ci :

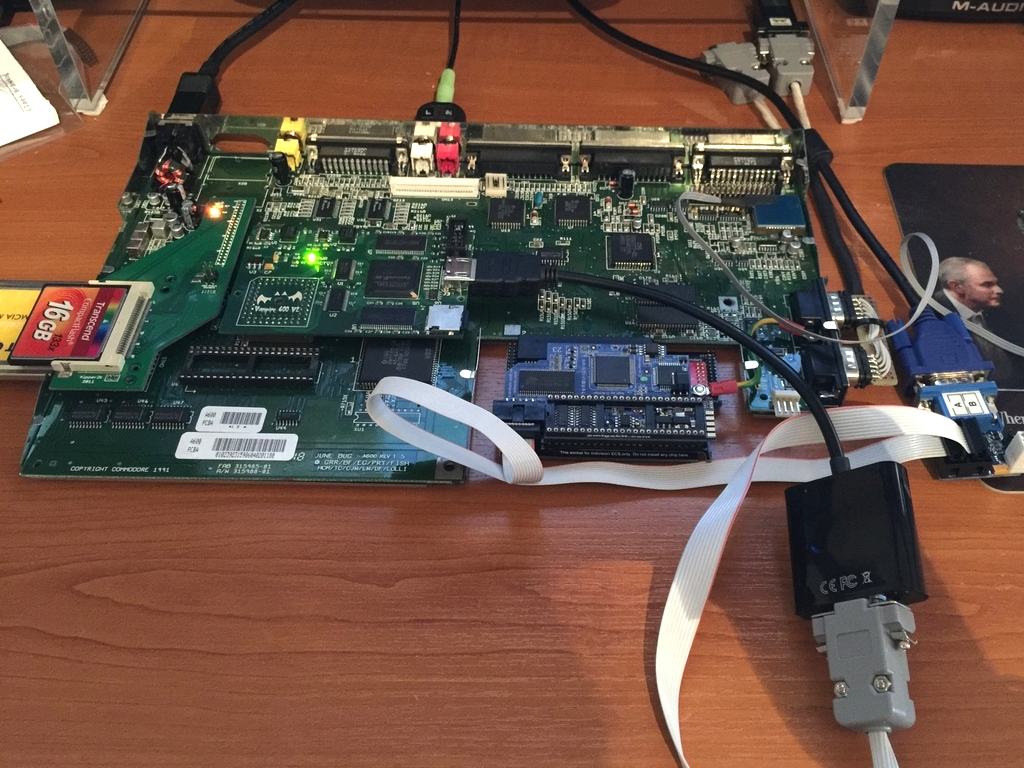

Après avoir réalisé toutes les connexions nécessaires sur une de mes cartes mères A600 (revue avec de nouveaux
condensateurs)...
voici le résultat (j'ai demandé à Claes Brånskog de me fabriquer un câble RTG mâle personnalisé
afin de le diriger directement à l'adaptateur HDMI).
Et ce travail a été couronné de succès ! Mon Dieu, je ne pouvais pas le croire ! Même en mettant
la commande "SwitchControl" dans la startup-sequence juste avant "IPrefs", j'ai obtenu une commutation
automatique comme il se doit !

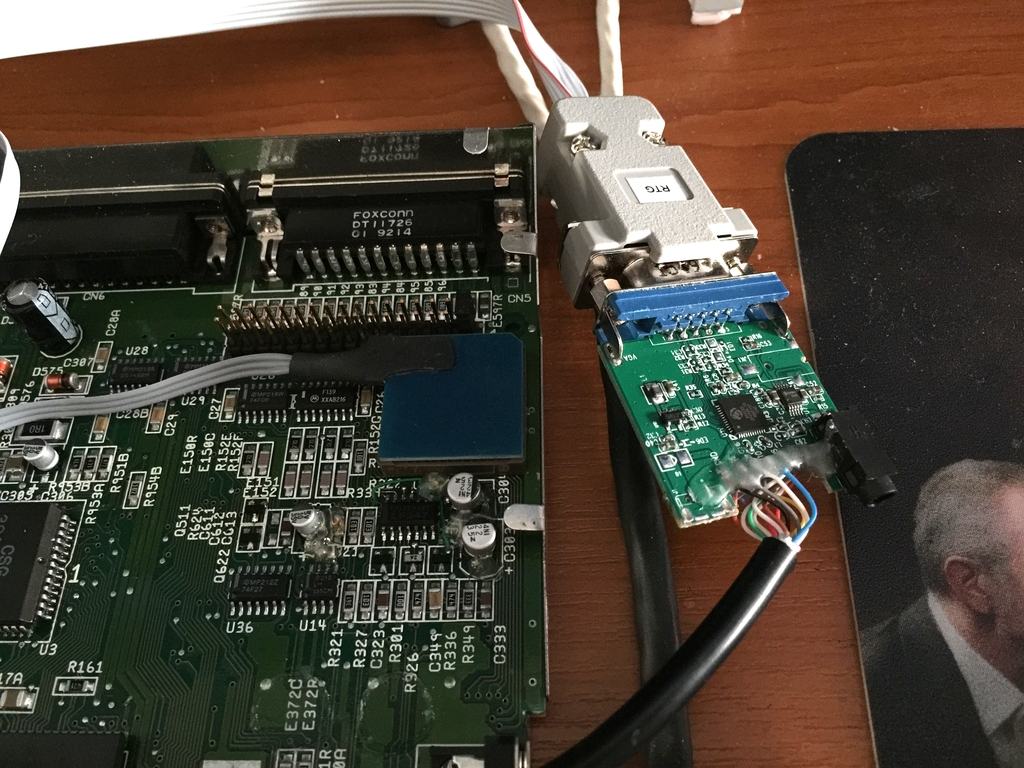

Après cela, j'ai pensé à démonter l'adaptateur pour voir quelle taille il pouvait avoir à l'intérieur...
Il s'avère qu'il est plutôt mince :

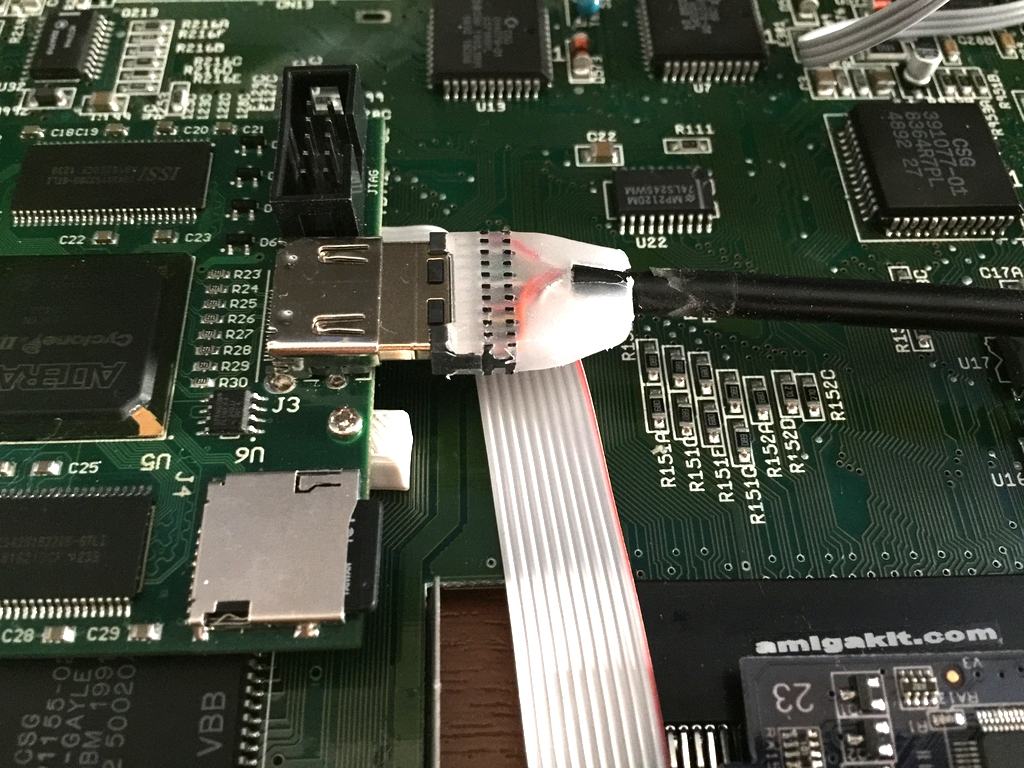

Je ne pouvais pas laisser le connecteur HDMI épais comme ça, n'est-ce pas ?

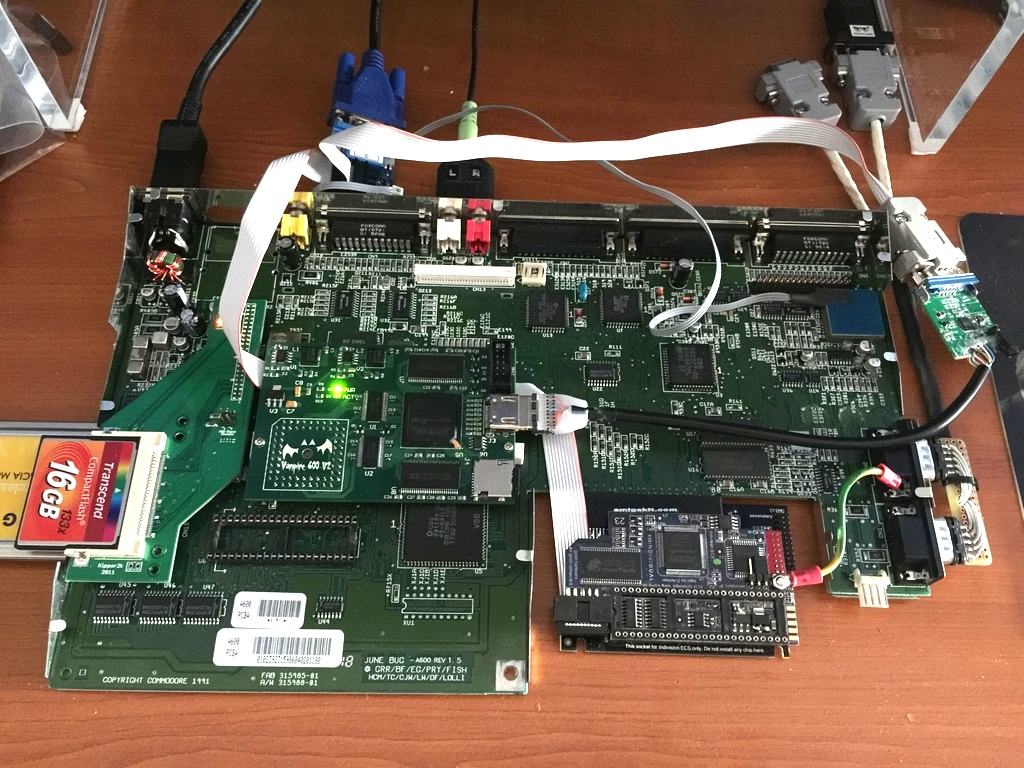

Un dernier test et c'est réussi ! Vous pouvez voir sur l'image suivante l'adaptateur U8 CIA (quel circuit
imprimé de qualité !).
Voici une courte vidéo montrant les phases de démarrage et
de commutation entre les modes RTG et natifs, cela en utilisant le commutateur d'André Pfeiffer sur mon A600.
Restez à l'écoute !
