Bidouille : Monter le commutateur AGA/RTG d'André Pfeiffer dans un Amiga 4000
(Article écrit par Marios Filos et extrait de www.mfilos.com - décembre 2011)
|
|
Note : traduction par David Brunet.
Aujourd'hui, bien que je sois sorti pour acheter des cadeaux et que j'ai profité de la journée avec des
amis, j'ai décidé, puisque je suis resté à la maison la nuit dernière, de bricoler mon bel Amiga.
Avoir un peu plus de temps ce soir était vraiment agréable et il était temps d'attacher de façon permanente
le commutateur AGA/RTG
d'André Pfeiffer et de remplir les ports PCI supplémentaires de ma carte G-Rex.
En vérifiant l'espace et les câbles, j'ai décidé de monter le commutateur AGA/RTG dans la position du

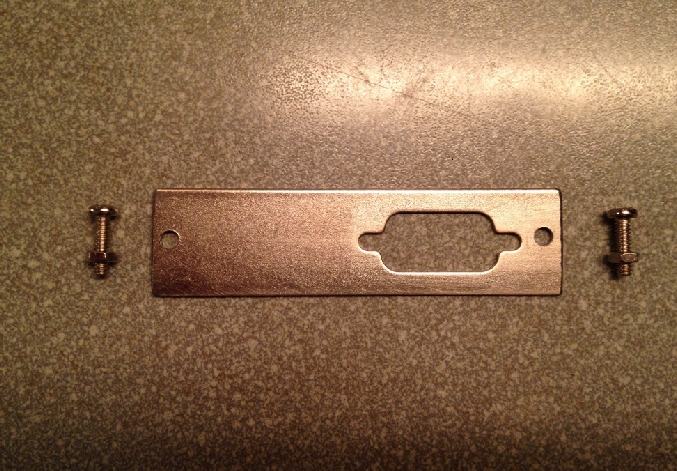

support d'extension. Il était temps de découper une plaque arrière VGA exactement aux dimensions
du support d'extension.
J'ai positionné le trou VGA un peu à droite (juste pour être plus sûr avec les câbles RTG/AGA) mais surtout
parce que je voulais de l'espace supplémentaire au cas où quelque chose arriverait dans le futur. :)
La modification suivante m'a pris pas mal de temps, car parce que j'ai testé les jonctions avec un multimètre
et un test de continuité plusieurs fois pour être sûr ! Je ne veux pas risquer d'endommager quelque chose
dans mon système. Cela dit, c'était une procédure amusante.
Mais qu'est-ce que je fais ?... Oui, vous avez bien compris :)

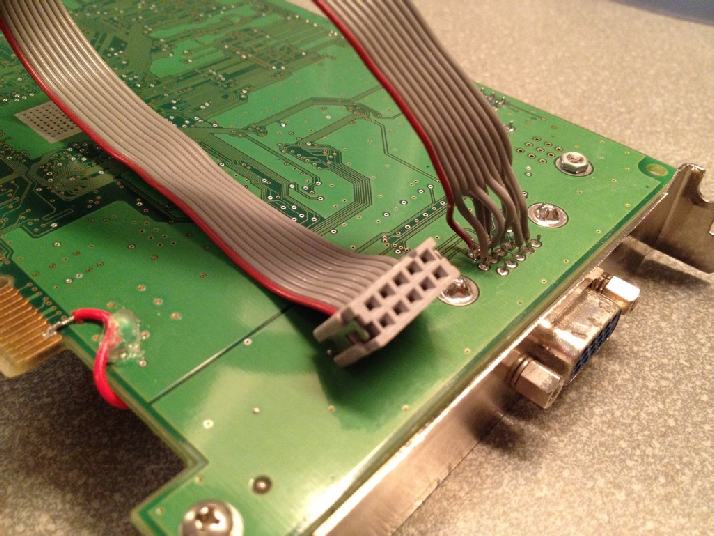

Soudure interne du câble ruban qui va au commutateur AGA/RTG d'André Pfeifer.
Ensuite, il était temps de rembourrer et de polir ma G-Rex adorée !

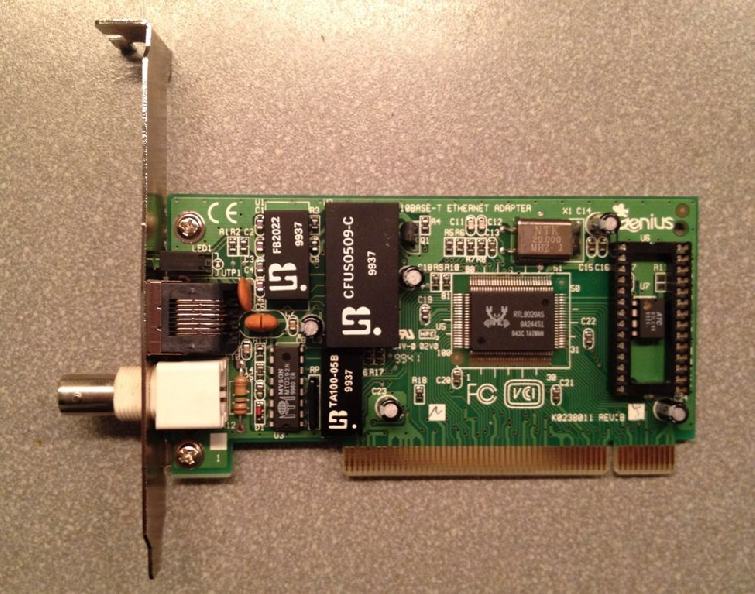

J'avais déjà la carte graphique Voodoo3 et l'ESS-Solo-1 mais maintenant j'ai aussi... une carte réseau
NIC Ethernet RTL8029(AS) (merci Leo).

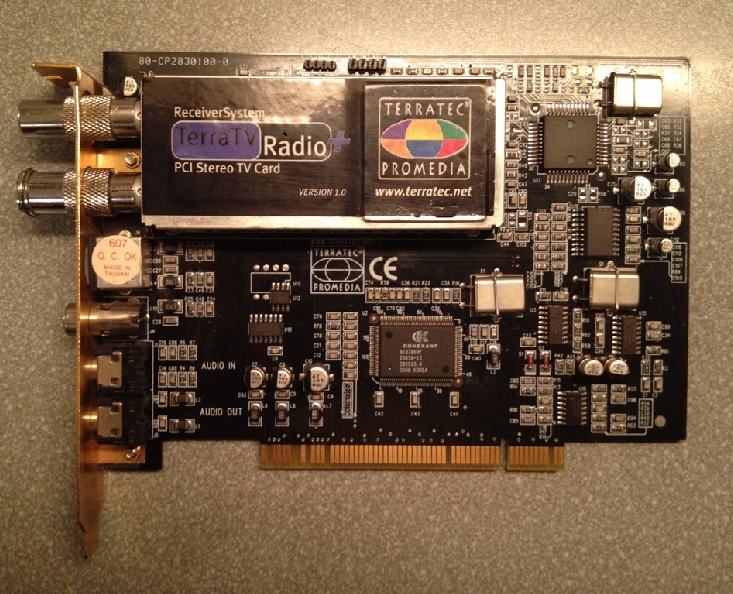

Ainsi qu'une carte Terratec TerraTV/Radio (puce Bt878) que j'avais depuis très longtemps dans
un de mes tiroirs ! :-)
La mise en place de tout cela a été un moment très amusant puisque tout est rentré comme un gant
sans embuches. J'adore cette bidouille avec la Voodoo.

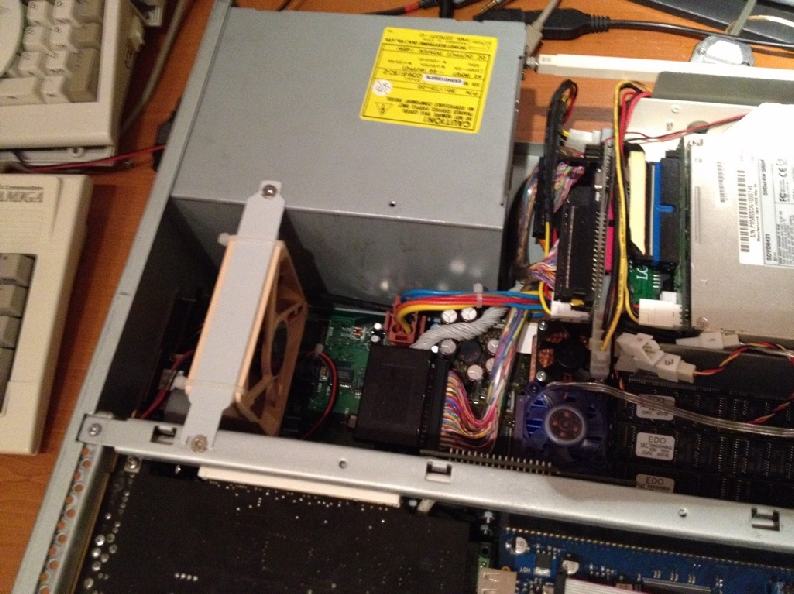

Voici une photo avec le câble ruban installé qui va du signal audio du lecteur de DVD au connecteur
interne de l'ESS-Solo-1 pour le CD. Je l'avais déjà installé dans ma bidouille pour la Delfina, il
fonctionne donc parfaitement dans cette bidouille-là.

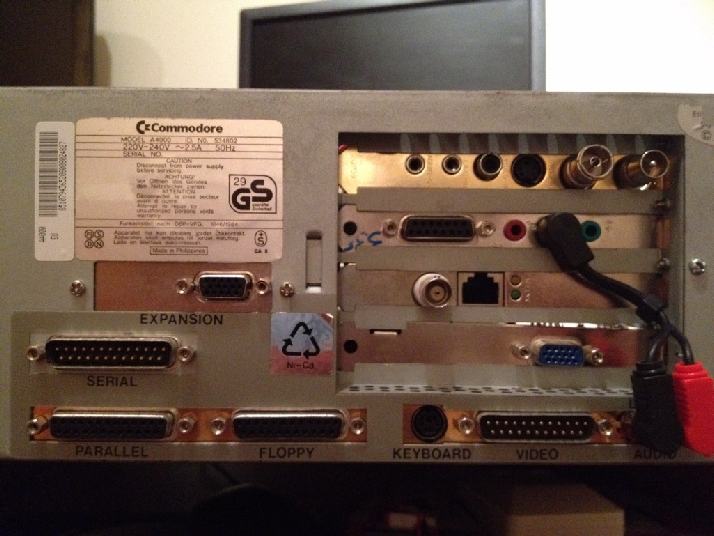

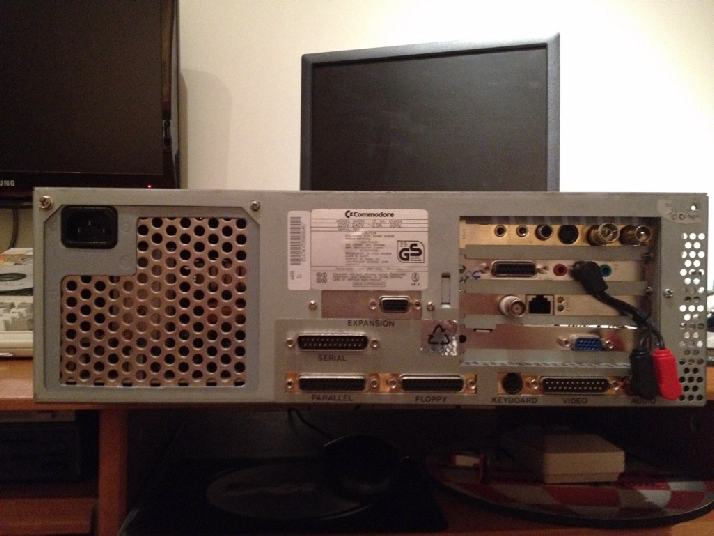

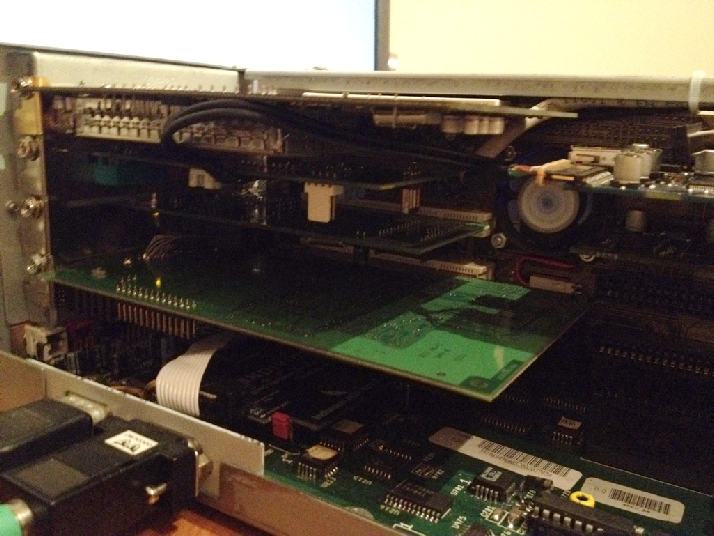

Et maintenant quelques photos de l'arrière de l'A4000. Je n'ai pas montré de photo depuis que j'ai fait
la bidouille avec la Delfina et l'USB NIC. Vous pouvez clairement voir le commutateur AGA/RTG
sur la baie d'extension, ainsi que les cartes PCI. Le son de la puce Paula passe par le connecteur
"Line In" de l'ESS-Solo-1. J'aurais pu le faire entrer dans le connecteur interne AUX de l'ESS-Solo-1
mais j'aurais dû démonter toute la carte mère = pas joli !

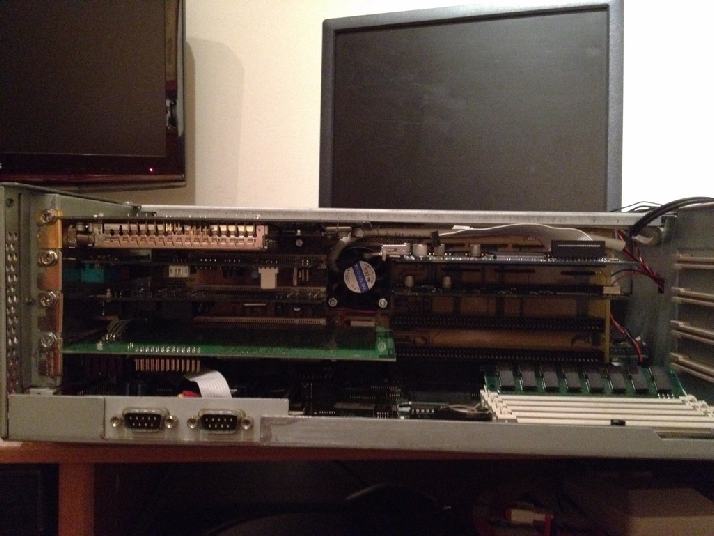

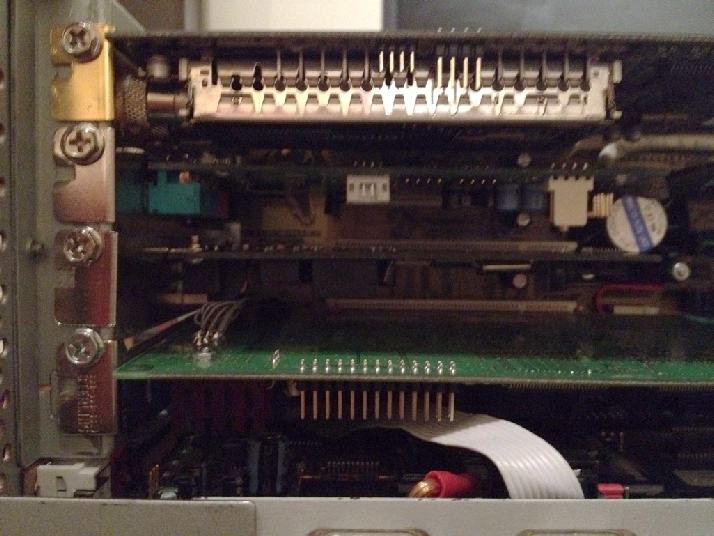

Et enfin, un gros plan du commutateur AGA/RTG monté et assis confortablement dans la baie d'extention
sans interférer avec le ventilateur de 80 mm qui souffle de l'air silencieusement sur la CyberStormPPC
et les bancs mémoire.

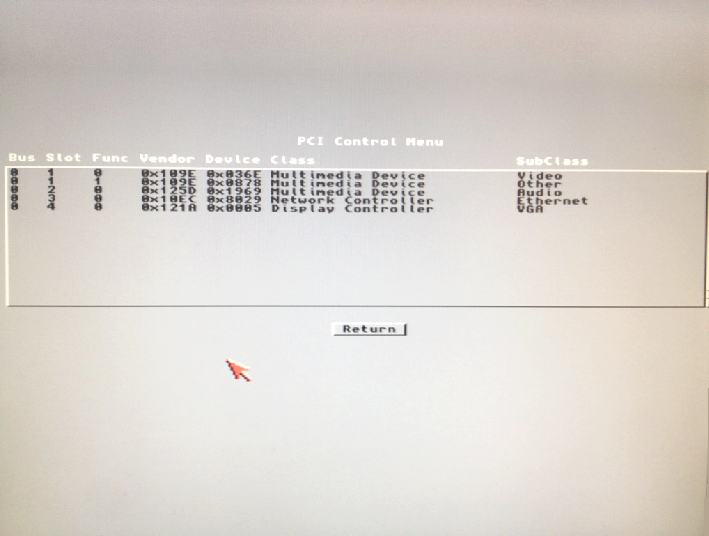

Juste une photo rapide du menu PCI de la CyberStormPPC...
...et nous sommes prêts à l'utiliser. Tout fonctionne comme un charme et je suis un amigaïste
heureux. C'est agréable d'avoir des bidouilles si propres à l'intérieur sans trop de fils qui
coupent mon aération et ma vision de la machine.
J'espère que vous l'aimez aussi.
