David Brunet
|
|
|
|
Matériel : A1230 Turbo+
(Article écrit par Gilles Soulet et extrait d'Amiga News - mai 1993)
|
|

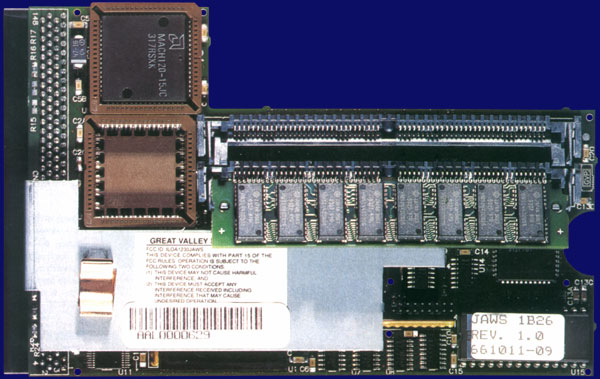

Voici l'A1230 Turbo+ de GVP, première carte accélératrice 68030 pour Amiga 1200. En grande partie
réalisée en technologie CMS, l'A1230 est un petit chef-d'oeuvre d'intégration. On y trouve un
68EC030 cadencé à 40 MHz, ainsi qu'un coprocesseur arithmétique 68882 à la même fréquence (optionnel)
soudés directement sur la carte multicouches.
Deux emplacements sont disponibles pour placer des barrettes de mémoire SIMM. La capacité mémoire
possible est comprise entre 1 et 32 Mo, selon les barrettes SIMM utilisées, notre modèle disposant
de 4 Mo. Cette mémoire est, comme il se doit, de la mémoire Fast 32 bits, et comme d'habitude sur
les cartes accélératrices de GVP, elle est à 60 nanosecondes (les mémoires courantes sont souvent plus
lentes, entre 80 et 100 ns). Elle gère les modes d'accès en rafale ("burst") pour les données et
les instructions, ces modes permettant l'accès rapide à 16 octets consécutifs en mémoire.
L'installation
L'installation est on ne peut plus simple : il suffît d'ouvrir la trappe située sous l'A1200, et
d'insérer (avec précaution) la carte A1230 Turbo+ dans le connecteur prévu. La carte étant livrée par
CIS avec tous les cavaliers positionnés dans la configuration voulue, il n'y a aucune manipulation
particulière à faire. De plus, cette carte est "AutoConfig" : une petite ROM détourne la
routine "Reset" afin de démarrer automatiquement en mode 68EC030 à 40 MHz, et d'activer le coprocesseur
mathématique s'il est présent.
GVP fournit avec cette carte trois petits utilitaires :
- GVPCPUCtrl permet de recopier la ROM en mémoire Fast 32 bits (option FastROM).
Même si cette opération consomme 512 ko de mémoire, je vous conseille fortement de le
faire, car les améliorations sont vraiment spectaculaires, surtout pour les programmes
qui utilisent beaucoup les bibliothèques qui sont en ROM. Ce programme permet aussi de commuter le
système en mode 68020, grâce à l'option "boot68000". Mais nous n'avons pas réussi à faire
fonctionner correctement cette option. Ceci pourrait s'avérer ennuyeux pour utiliser des
logiciels qui plantent en mode 68030, mais en fait, nous n'avons pas rencontré de problèmes
d'incompatibilité.
- Test Mémoire, permet de tester entièrement la mémoire Fast, pour vérifier qu'il
n'y a pas de problèmes.
- GVPInfo est un petit utilitaire permettant d'obtenir des informations sur la carte ainsi
que sur les nouveaux registres du 68030 et les caractéristiques de la mémoire.
Les performances
Nous avons procédé à de nombreux tests et soumis l'A1230 Turbo+ au verdict du logiciel de
domaine public AIBB 5.0. Voici les résultats obtenus :
|
Amiga 500 |
Amiga 3000 |
Amiga 4000 |
| Writepixel |
17,22 |
1,78 |
0,64 |
| Sieve |
15,09 |
1,63 |
1,27 |
| Dhrystone |
8,91 |
1,48 |
0,46 |
| Sort |
11,45 |
1,61 |
0,58 |
| Matrix |
16,39 |
1,61 |
1,00 |
| IMath |
28,82 |
1,57 |
0,69 |
| Memtest |
10,76 |
1,60 |
0,93 |
| TGTest |
2,94 |
1,29 |
0,98 |
| Instest |
8,83 |
1,49 |
0,88 |
| Beachball |
158,65 |
1,70 |
0,45 |
| FMatrix |
11,74 |
1,64 |
0,60 |
| FMath |
37,93 |
1,59 |
0,18 |
| Savage |
331,52 |
1,60 |
1,42 |
| SWhestone |
121,92 |
1,61 |
0,57 |
| DWhestone |
127,03 |
1,61 |
0,60 |
| Ftrace |
201,99 |
1,65 |
0,87 |
| Cplxtest |
11,04 |
1,55 |
0,39 |
Tous ces tests ont été réalisés en recopiant la ROM en mémoire Fast. Le premier groupe de
tests (jusqu'à "Instest") rend compte du processeur lui-même, alors que le deuxième groupe (à partir
de "Beachball") est orienté vers les
calculs en flottant, et rend compte du coprocesseur mathématique. La première colonne donne
un indice de comparaison par rapport à un Amiga 500 de base, la deuxième colonne donne un
indice par rapport à un Amiga 3000 et la troisième par rapport à un Amiga 4000/040.
Comme vous pouvez le constater, ça "décoiffe" un maximum, et nous n'avons pas été déçus
par la rapidité de cette carte. Globalement, elle ne peut faire jeu égal avec un Amiga 4000
à base du processeur 68040 à 25 MHz, mais malgré tout, elle approche ou dépasse la vitesse
de l'A4000 dans cinq indices sur 17 !
En tenant compte de l'indice Dhrystone, le seul vraiment fiable et reflétant au mieux
la rapidité globale de la machine, on peut dire que l'Amiga 1200 équipé de l'A1230 Turbo+
est entre 8 et 10 plus fois rapide qu'un Amiga 500. Au niveau des calculs en flottant,
l'amélioration est encore plus spectaculaire (à cause du coprocesseur 68882 à 40 MHz)
et l'observation de l'indice Whestone montre une amélioration d'un facteur 100 des
performances. Autant dire que des logiciels comme Imagine, ADPro ou ImageFX sont grandement
accélérés !
Nous avons également procédé à des tests pour vérifier que l'augmentation des accès DMA au
niveau de la mémoire Chip ne perturbait pas trop les accès mémoire du processeur dans sa
mémoire Fast. Pour ce faire, nous avons encore utilisé AIBB tout en ouvrant l'écran du
Workbench avec différentes résolutions et nombre de couleurs. Voici les indices Dhrystones
obtenus :
- Workbench 1324x438 2 couleurs : 13711.
- Workbench 1324x438 16 couleurs : 13711.
- Workbench 1324x438 64 couleurs : 13469.
- Workbench 1324x438 256 couleurs : 13083.
- Workbench 640x512 2 couleurs : 13755.
- Workbench 640x512 16 couleurs : 13754.
- Workbench 640x512 64 couleurs : 13708.
- Workbench 640x512 256 couleurs : 13633.
- Workbench 640x512 2 couleurs, sans multitâche : 14277.
On peut voir grâce à ces chiffres que le DMA vidéo ne perturbe pratiquement pas
le fonctionnement du 68030, puisque avec tous les DMA ouverts "en grand", on
perd à peine 5% du temps machine, c'est-à-dire moins que n'en consomme le multitâche de l'Amiga.
Conclusion
Cette carte est un véritable turbo pour votre Amiga 1200. Je ne peux que
la conseiller malgré son prix élevé à mon goût. Voilà en tout cas un
très bon investissement pour les possesseurs d'A1200 fortunés.
Note : Amiga News remercie Marc Técles pour avoir permis d'utiliser son Amiga 1200
pour les nombreux tests. Marc Técles s'excuse auprès d'Amiga News de ne pas avoir réussi
à extraire la carte après les tests, carte qui semble s'être soudée définitivement à son Amiga 1200...
Nom : A1230 Turbo+.
Constructeur : GVP.
Genre : carte accélératrice.
Date : 1993.
Prix : 3790 FF (sans mémoire), 4190 FF (avec 1 Mo), 5900 FF (avec 4 Mo et un coprocesseur 68882).
|
|
