Bidouille : Remplacement du CXA1145M par un CXA2075M sur Amiga 1200
(Article écrit par Claes Brånskog et extrait de www.ikod.se - avril 2019)
|
|
Note : Traduction par David Brunet.
J'ai récemment vu de nombreux Amiga 600 et 1200 qui disposent d'un mauvais filtre passe-bande (composant Z221 sur la carte
mère) et d'une mauvaise ligne à retard (Z222). Cela entraîne généralement une piètre qualité d'image sur les sorties Composite
et modulateur RF.
Il existe de nombreuses solutions pour remédier à ce problème, mais aucune ne remplace vraiment le Z221 et le Z222...
jusqu'à présent. En assistant au rassemblement Datastorm 2018, j'ai pu parler avec le bidouilleur danois
Jozsef "TBTorro' Vamosi et il m'a dit qu'il avait fait des tests avec un CXA2075, qui est la version haut de
gamme du CXA1145M original utilisé dans les Amiga 600 et 1200.
La modification est assez simple si vous avez une certaine expérience en soudure CMS et que vous n'avez besoin que de
quelques composants. Alors, pourquoi attendre !
Nomenclature
| Pièces |
Composant |
Type |
| 1 |
Encodeur RGB CXA2075 |
SOT (transistor de petit contour) |
| 1 |
Résistance 2.61 kOhm 1% |
Broches traversantes |
CXA1145M contre CXA2075M

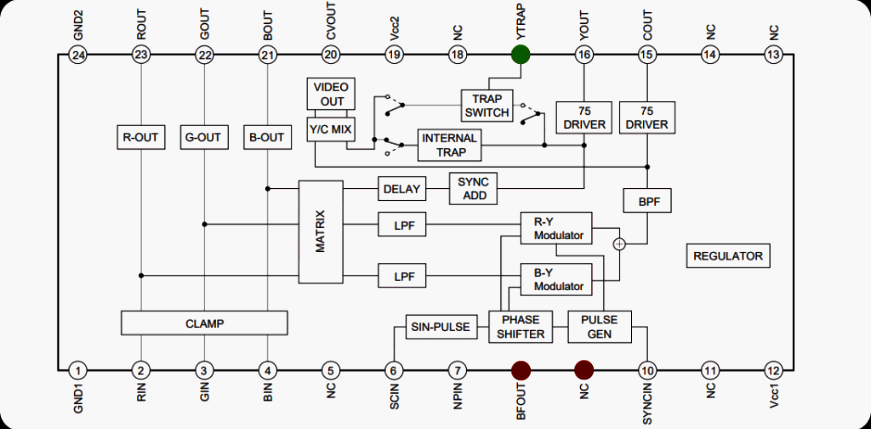

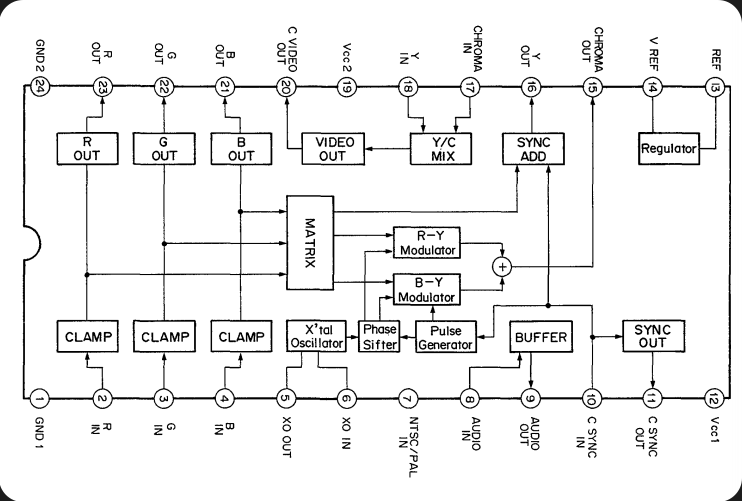

Le brochage d'un CXA1145M est plus ou moins compatible à 100% avec celui d'un CXA2075M. Les principales broches
concernées sont les broches 8 et 9 sur le CXA2075M qui sont l'entrée/sortie audio sur le CXA1145M,
et la broche 17 via laquelle nous pouvons activer l'interrupteur TRAP interne qui agit en remplacement du filtre passe-bande et
de la ligne à retard.
Préparation
Dans mon exemple, je vais vous montrer comment il faut faire sur un Amiga 1200.
Commencez à préparer le CXA2075M en coupant ses broches 8 et 9 comme le montre le schéma suivant.

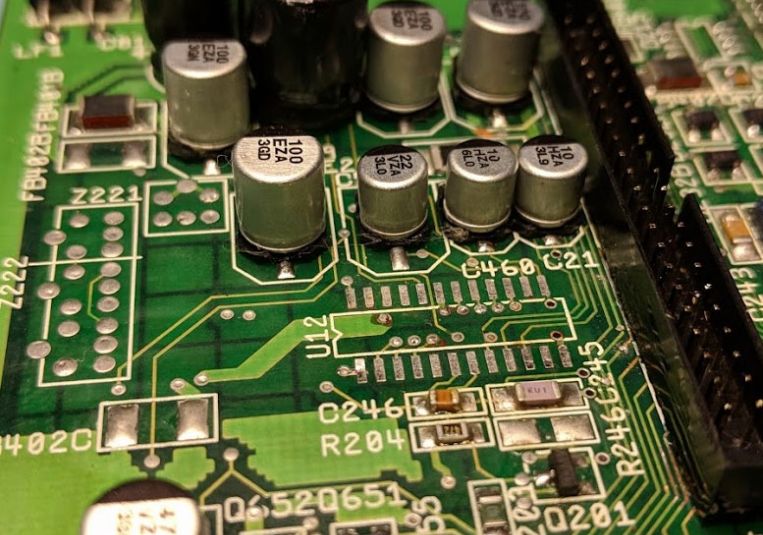

Retirez l'ancien CXA1145M de la carte mère de l'Amiga 1200. Vous pouvez également retirer les Z221 et Z222,
mais nous les désactiverons, donc ce n'est pas vraiment nécessaire.

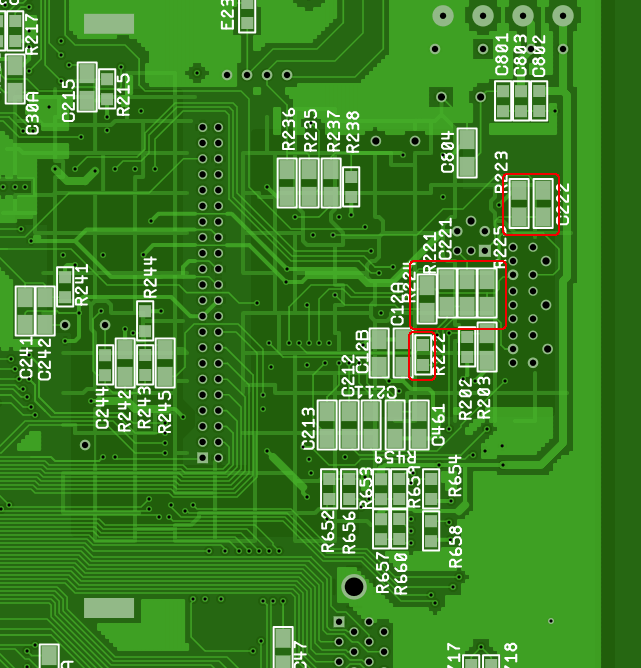

Retournez la carte mère de l'Amiga 1200 et localisez la zone suivante près du connecteur IDE 44 :
Vous devez retirer l'un des composants CMS suivants à cet endroit. Notez que certains des composants CMS sont
parfois déjà retirés en usine.

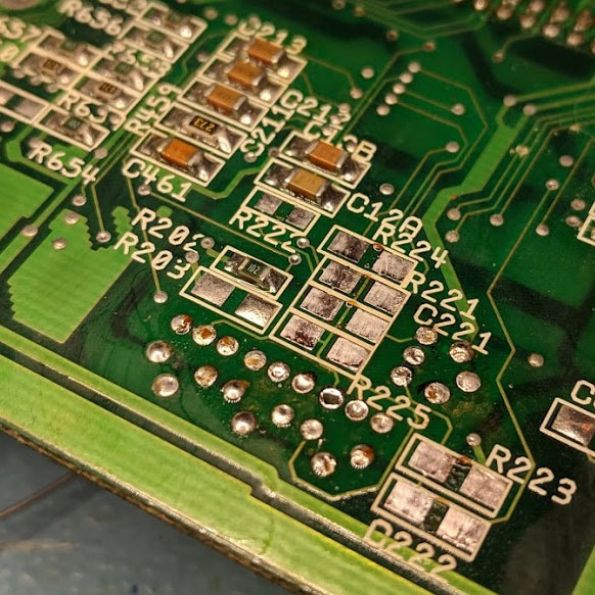

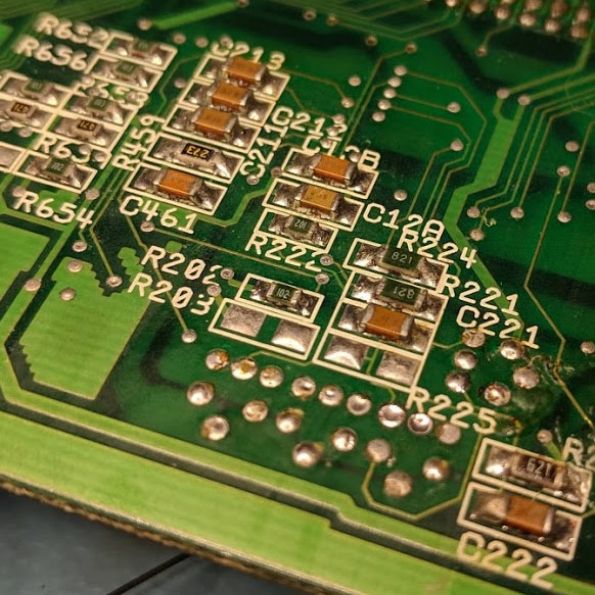

Le dessoudage des condensateurs et des résistances SMD pourrait ressembler à ceci (pré-nettoyage). Veuillez
faire attention lorsque vous nettoyez les pastilles (pads) avec une mèche de soudure. Si vous utilisez trop
de chaleur et de pression, vous risquez de les endommager.
Soudure
Nettoyez les pastilles et ajoutez un flux de votre choix, puis mettez le CXA2075M en place. Fixez un coin
avec de la soudure, ajustez le composant et appliquez de la soudure dans le coin opposé du CXA2075M.

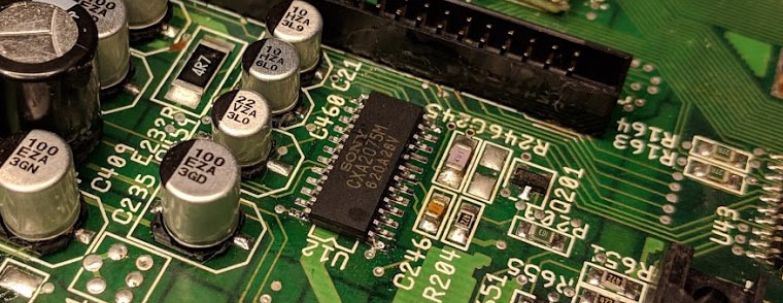

Lorsque vous êtes satisfait de la position du CXA2075M, soudez le reste des broches à la carte mère.
Dans ce cas, je préfère effectuer une soudure dite par friction (drag-soldering).

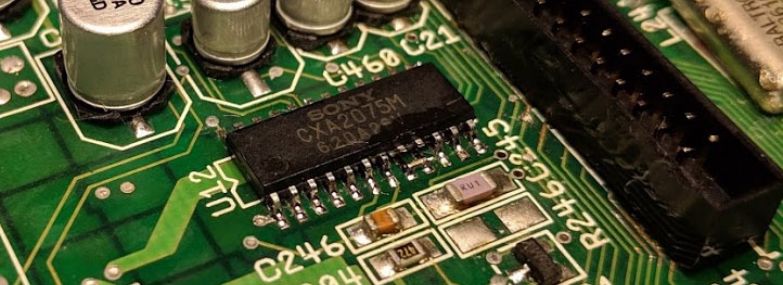

Comme vous pouvez le voir, j'ai déjà retiré les broches 8 et 9 avant de souder la puce sur la carte mère :
Une fois le CXA2075M soudé à la carte mère, faites un pont de soudure entre les pastilles 8 et 9. Dans mon cas,
j'ai utilisé un morceau très court de la broche de la résistance.
Bien sûr, cela peut aussi être fait avant que le CXA2075 ne soit soudé à la carte mère.

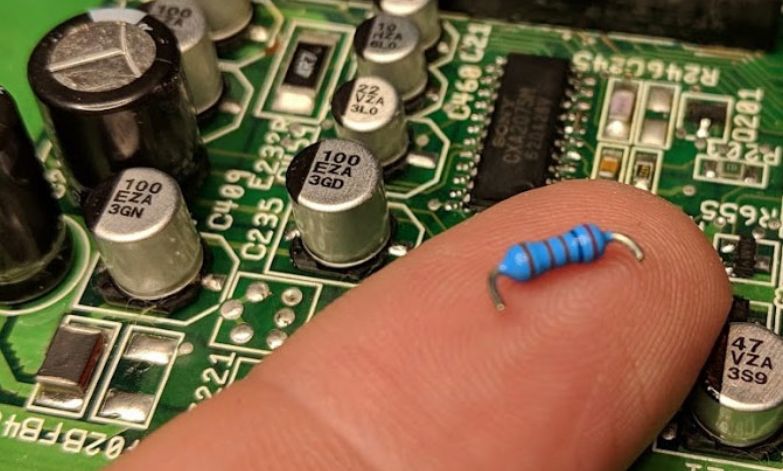

Préparez la résistance de 2,61 kOhm 1% comme suit. Faites attention à ne pas couper les broches trop rases.

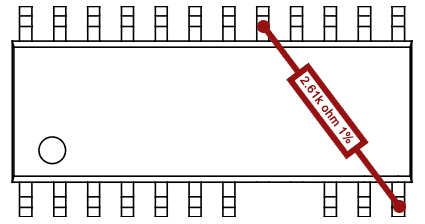

Soudez la résistance de 2,61 kOhm entre les broches 12 et 17 sur le CXA2075M. Cela ajoutera un délai
pour que l'interrupteur TRAP interne soit activé et que le CXA2075M utilise le filtre passe-bande et la
ligne à retard internes.

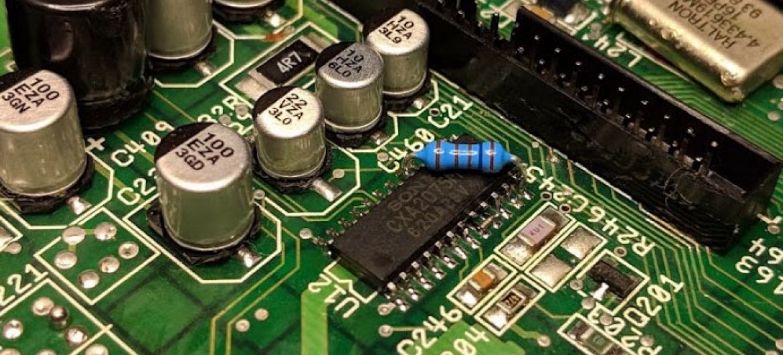

Le résultat final devrait ressembler à l'image ci-dessous. Veillez à bien connecter les broches mentionnées,
sinon vous risquez d'endommager votre Amiga.
Test

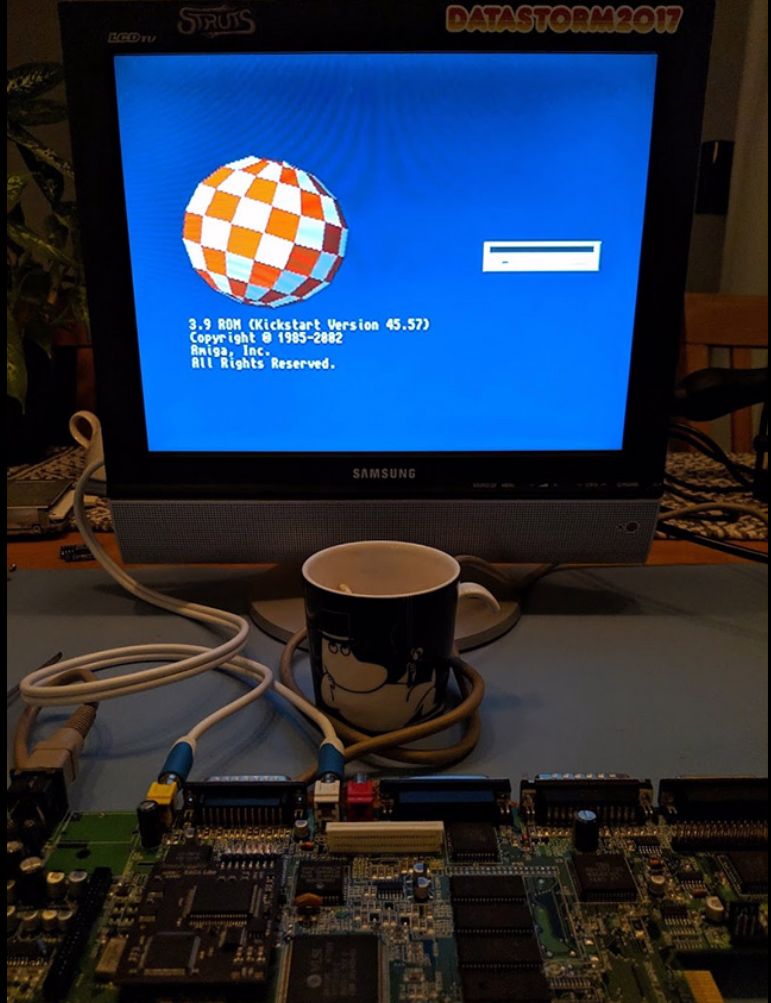

Très bien, il est temps de faire des essais. J'ai branché mon Amiga 1200 à un téléviseur LCD à l'aide d'un
câble RCA entre le port Composite de l'Amiga 1200 et le téléviseur.
Mise sous tension de l'Amiga... J'attends... J'attends...

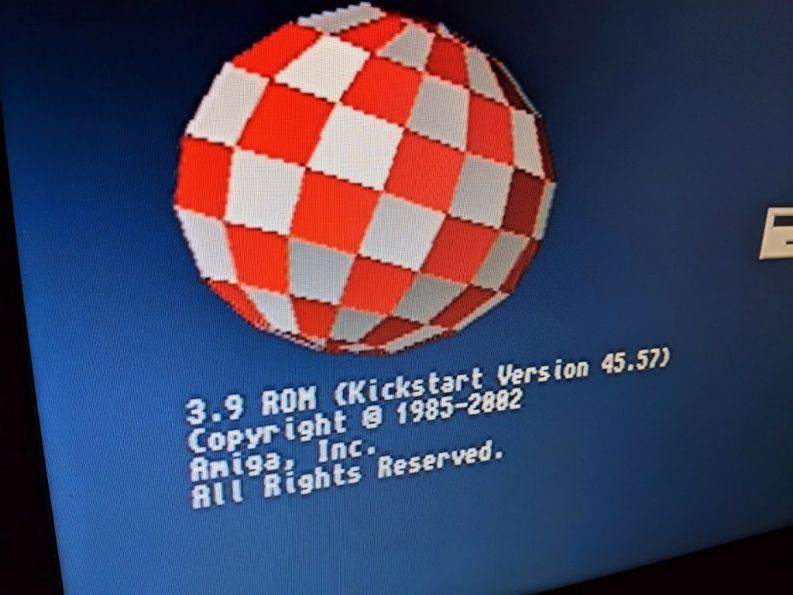

Vindieu ! Le résultat est probablement l'une des meilleures photos avec sortie Composite que je n'ai jamais vues. Voyez par vous-même !
Et oui, la tasse de café Mumin est aussi une chose de ma conception. :-)
Conclusion
Eh bien, je suis super content de cette solution. La qualité d'image sur la sortie Composite est maintenant
meilleure que jamais sur mon Amiga. Je vais jeter tous les mauvais Z221 et Z222 que je trouverai à l'avenir
et je les remplacerai simplement par cette solution.
Si vous avez une sortie Composite qui fonctionne, je dirais que cela ne vaut pas la peine de la changer,
à moins que vous ne soyez perfectionniste. :-)
Terminé !
|
